بررسی مهندسی Temperature Glide، تفاوت Dew Point و Bubble Point و روش صحیح محاسبه Superheat و Subcooling در R407C
اگر با مبرد R407C کار کرده باشید، احتمالاً در جدول فشار و دمای آن با دو دمای متفاوت یعنی Dew Point و Bubble Point مواجه شده‌اید.
علت وجود این دو دما این است که R407C یک مبرد خالص نیست، بلکه مخلوطی از چند مبرد با خواص ترمودینامیکی متفاوت است.
به همین دلیل هنگام تبخیر و تقطیر، تغییر فاز R407C در یک دمای ثابت انجام نمی‌شود. این تغییر دما در طول فرآیند تغییر فاز با عنوان Temperature Glide شناخته می‌شود.
Temperature Glide اختلاف بین دمای اشباع مایع و دمای اشباع بخار یک مبرد مخلوط در فشار مشخص است. در R407C این اختلاف قابل توجه است؛ بنابراین برای محاسبه صحیح Superheat و Subcooling باید بدانیم چه زمانی از Dew Point و چه زمانی از Bubble Point استفاده کنیم.
R407C از چه مبردهایی تشکیل شده است؟
R407C یک مبرد مخلوط از سه جزء اصلی است:
| جزء | درصد جرمی تقریبی |
|---|---|
| R32 | 23% |
| R125 | 25% |
| R134a | 52% |
این اجزا دارای فراریت و دمای اشباع یکسانی نیستند. در نتیجه هنگام تغییر فاز، ترکیب فاز مایع و بخار می‌تواند متفاوت باشد و فرآیند تبخیر یا تقطیر در یک دمای واحد اتفاق نمی‌افتد.
Temperature Glide چیست؟
در یک مبرد خالص، اگر فشار در زمان تغییر فاز ثابت باشد، دمای اشباع نیز تقریباً ثابت باقی می‌ماند.
اما در مبردهای Zeotropic مانند R407C، هنگام تغییر فاز در یک فشار مشخص، دما در یک محدوده تغییر می‌کند.
اختلاف بین دو انتهای این محدوده دمایی را Temperature Glide می‌نامیم.
برای R407C این اختلاف قابل توجه است و مقدار دقیق آن به شرایط فشار و وضعیت ترمودینامیکی بستگی دارد.
برای R407C یک عدد ثابت را به‌عنوان Glide تمام شرایط سیستم در نظر نگیرید. مقدار دقیق Dew و Bubble را از جدول P-T، نرم‌افزار یا دیتاشیت معتبر در فشار موردنظر بخوانید.
Bubble Point چیست؟
Bubble Point به مرز اشباع سمت مایع مربوط است.
اگر یک مایع اشباع را در فشار مشخص گرم کنیم، Bubble Point دمایی است که اولین حباب بخار شروع به تشکیل شدن می‌کند.
این دما در سرویس سیستم‌های تبرید به‌خصوص برای محاسبه Subcooling اهمیت دارد.
Dew Point چیست؟
Dew Point به مرز اشباع سمت بخار مربوط است.
در فرآیند تبخیر، Dew Point دمایی است که آخرین قطره مایع تبخیر شده و مبرد به بخار اشباع می‌رسد.
به همین دلیل هنگام محاسبه Superheat در خروجی اواپراتور، باید دمای اشباع بخار یا Dew Point مربوط به فشار اندازه‌گیری‌شده را در نظر گرفت.
تفاوت Bubble Point و Dew Point در R407C
| پارامتر | وضعیت مبرد | کاربرد مهم |
|---|---|---|
| Bubble Point | مایع اشباع | محاسبه Subcooling |
| Dew Point | بخار اشباع | محاسبه Superheat |
Subcooling → Bubble Point

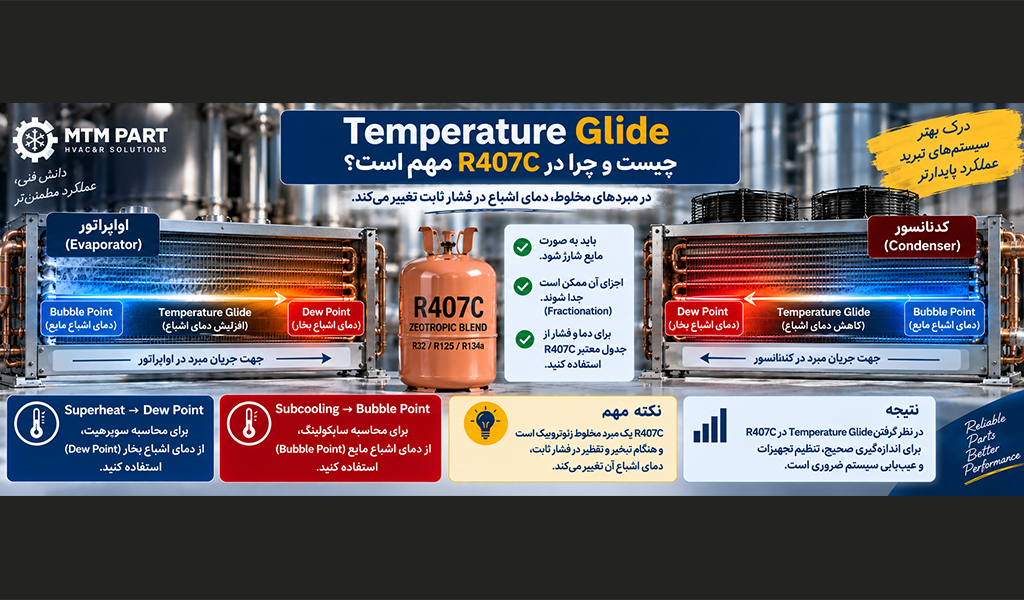

Temperature Glide در اواپراتور R407C چگونه دیده می‌شود؟
در اواپراتور، مبرد مایع و بخار در حال تغییر فاز هستند.
در یک مبرد Zeotropic مانند R407C، با ادامه تبخیر در فشار تقریباً ثابت، دمای اشباع مخلوط افزایش پیدا می‌کند.
ورودی اواپراتور → تبخیر مبرد → افزایش دمای اشباع → خروجی اواپراتور
در انتهای فرآیند تبخیر، زمانی که آخرین مقدار مایع به بخار تبدیل می‌شود، به ناحیه Dew Point می‌رسیم.
Temperature Glide در کندانسور چگونه رفتار می‌کند؟
در کندانسور فرآیند برعکس است.
بخار مبرد وارد کندانسور می‌شود و با دفع حرارت شروع به تقطیر می‌کند. در طول تقطیر R407C در فشار تقریباً ثابت، دمای اشباع کاهش پیدا می‌کند.
بخار → شروع تقطیر → کاهش دمای اشباع → مایع
بنابراین نمی‌توان تمام کندانسور R407C را با یک دمای اشباع واحد توصیف کرد.
برای محاسبه Superheat در R407C از کدام دما استفاده کنیم؟
برای محاسبه Superheat باید از Dew Point یا دمای اشباع بخار استفاده شود.
برای مثال فرض کنید در فشار مکش اندازه‌گیری‌شده، جدول P-T مربوط به R407C مقدار Dew Point را:
5°C
نشان دهد و دمای واقعی لوله مکش:
12°C
باشد. در این مثال آموزشی:
Superheat = 12 − 5 = 7 K
برای محاسبه Subcooling در R407C از کدام دما استفاده کنیم؟
برای محاسبه Subcooling باید از Bubble Point یا دمای اشباع مایع استفاده شود.
مثلاً اگر در فشار اندازه‌گیری‌شده در خط مایع، Bubble Point برابر:
40°C
و دمای واقعی خط مایع:
34°C
باشد:
Subcooling = 40 − 34 = 6 K
اگر برای Superheat از Bubble Point استفاده کنیم چه اتفاقی می‌افتد؟
این یکی از مهم‌ترین اشتباهات در عیب‌یابی سیستم‌های R407C است.
اگر تکنسین برای محاسبه Superheat به‌جای Dew Point از Bubble Point استفاده کند، مقدار Superheat محاسبه‌شده اشتباه خواهد بود.
این خطا می‌تواند باعث برداشت نادرست از عملکرد TXV، تنظیم اشتباه سوپرهیت یا تشخیص نادرست میزان تغذیه اواپراتور شود.
Superheat = Dew Point
Subcooling = Bubble Point
چرا R407C باید به‌صورت مایع شارژ شود؟
R407C از چند جزء با فراریت متفاوت تشکیل شده است.
اگر مبرد از سیلندر به شکل بخار برداشت شود، ممکن است ترکیب بخار خارج‌شده با ترکیب مایع باقی‌مانده یکسان نباشد.
این پدیده می‌تواند نسبت اجزای مخلوط را تغییر دهد و باعث Composition Shift یا Fractionation شود.
به همین دلیل R407C باید طبق دستورالعمل سازنده از فاز مایع برداشت و شارژ شود.
«برداشت مایع از سیلندر» به معنی وارد کردن بدون کنترل حجم زیادی مایع به مکش کمپرسور روشن نیست. روش ورود مبرد به سیستم باید مطابق دستورالعمل سرویس و با رعایت حفاظت کمپرسور انجام شود.
Fractionation چیست؟
در مبردهای Zeotropic، ترکیب فاز مایع و بخار الزاماً یکسان نیست.
به تغییر نسبت اجزای مبرد مخلوط در اثر جدایش ترجیحی اجزای مختلف، Fractionation گفته می‌شود.
این مسئله یکی از دلایلی است که در نگهداری، شارژ و بررسی نشتی R407C باید به دستورالعمل سازنده توجه ویژه داشت.
آیا بعد از هر نشتی R407C باید کل مبرد تعویض شود؟
نه لزوماً در هر نشتی کوچک می‌توان بدون بررسی حکم واحدی صادر کرد.
اما از آنجا که R407C یک مخلوط Zeotropic است، نشتی می‌تواند در بعضی شرایط باعث تغییر ترکیب مبرد شود.
اگر نشتی قابل توجه بوده و عملکرد سیستم نیز تغییر محسوسی کرده باشد، دستورالعمل سازنده مبرد یا تجهیزات باید بررسی شود. در برخی دستورالعمل‌ها برای چنین شرایطی Recovery شارژ باقی‌مانده و شارژ مجدد با ترکیب صحیح توصیه می‌شود.
بنابراین جمله ساده «R407C نشت کرد، فقط مقداری گاز اضافه کن» همیشه یک روش مهندسی قابل قبول نیست.
Temperature Glide چه تأثیری بر تنظیم TXV دارد؟
TXV بر اساس Superheat خروجی اواپراتور کنترل می‌شود.
چون R407C دارای Glide است، برای محاسبه صحیح Superheat باید فشار محل سنجش را به Dew Point Temperature تبدیل کرد.
اگر Bubble Point یا یک دمای اشباع نامناسب استفاده شود، Superheat اشتباه محاسبه شده و ممکن است تنظیم TXV نیز اشتباه انجام شود.
به همین دلیل در سیستم‌های R407C، انتخاب صحیح ستون Dew/Bubble در جدول P-T یا اپلیکیشن سرویس اهمیت زیادی دارد.
Temperature Glide در عیب‌یابی چیلر R407C چه اهمیتی دارد؟
نادیده گرفتن Glide می‌تواند روی چند اندازه‌گیری مهم تأثیر بگذارد:
- محاسبه Superheat
- محاسبه Subcooling
- تنظیم TXV
- تحلیل عملکرد اواپراتور
- تحلیل عملکرد کندانسور
- بررسی شرایط کاری کمپرسور
- تحلیل شارژ مبرد
بنابراین هنگام اتصال گیج به یک چیلر R407C، فقط خواندن فشار کافی نیست؛ باید بدانیم فشار اندازه‌گیری‌شده را به کدام دمای اشباع تبدیل کنیم.
یک جدول ساده برای تکنسین
| کاری که انجام می‌دهید | دمای مورد استفاده |
|---|---|
| محاسبه Superheat | Dew Point |
| محاسبه Subcooling | Bubble Point |
| بررسی خروجی اواپراتور | Dew Point |
| بررسی مایع خروجی کندانسور | Bubble Point |
| برداشت R407C از سیلندر برای شارژ | فاز مایع |
سوالات متداول درباره Temperature Glide در R407C
Temperature Glide چیست؟
Temperature Glide تغییر دمای اشباع یک مبرد مخلوط در طول فرآیند تبخیر یا تقطیر در فشار مشخص است.
آیا R407C دارای Temperature Glide است؟
بله. R407C یک مخلوط Zeotropic است و Glide قابل توجهی دارد. مقدار دقیق Glide به شرایط فشار بستگی دارد و باید از اطلاعات معتبر همان شرایط استخراج شود.
برای محاسبه Superheat در R407C از Dew استفاده کنیم یا Bubble؟
برای محاسبه Superheat باید از دمای اشباع بخار یا Dew Point استفاده شود.
برای محاسبه Subcooling در R407C از کدام دما استفاده می‌شود؟
برای محاسبه Subcooling باید از دمای اشباع مایع یا Bubble Point استفاده شود.
چرا R407C باید به‌صورت مایع شارژ شود؟
زیرا اجزای R407C فراریت متفاوتی دارند و برداشت بخار از سیلندر می‌تواند نسبت اجزای مخلوط را تغییر دهد. بنابراین مبرد باید مطابق دستورالعمل سازنده از فاز مایع برداشت شود.
آیا Temperature Glide همان Superheat است؟
خیر. Glide تغییر دمای اشباع مخلوط در طول تغییر فاز است، در حالی که Superheat افزایش دمای بخار بالاتر از دمای بخار اشباع است.
آیا Bubble Point و Dew Point یکسان هستند؟
در مبردهای دارای Glide مانند R407C خیر. Bubble Point مرز مایع اشباع و Dew Point مرز بخار اشباع را نشان می‌دهد.
آیا بعد از نشتی R407C می‌توان فقط مبرد اضافه کرد؟
این موضوع به مقدار و شرایط نشتی و دستورالعمل سازنده بستگی دارد. در نشتی قابل توجه که باعث تغییر محسوس عملکرد شده باشد، احتمال تغییر ترکیب مبرد باید در نظر گرفته شود و ممکن است بازیابی شارژ باقی‌مانده و شارژ مجدد لازم باشد.
جمع‌بندی
Temperature Glide یکی از مهم‌ترین تفاوت‌های R407C با یک مبرد خالص یا مخلوط تقریباً آزئوتروپیک است.
در R407C، دمای اشباع در طول تبخیر و تقطیر ثابت نیست. به همین دلیل یک فشار می‌تواند با دو مرز دمایی مهم یعنی Bubble Point و Dew Point مرتبط باشد.
Subcooling → Bubble Point
R407C Charging → Liquid Phase
رعایت همین سه نکته می‌تواند از بسیاری از خطاهای اندازه‌گیری، تنظیم TXV، بررسی شارژ و عیب‌یابی سیستم‌های R407C جلوگیری کند.
در سیستم‌های دارای مبرد مخلوط، فشار به‌تنهایی کافی نیست؛ انتخاب صحیح Dew Point و Bubble Point بخش مهمی از تحلیل مهندسی سیکل تبرید است.
