بررسی مهندسی رابطه اختلاف فشار، قدرت بوبین و باز نشدن Solenoid Valve در سیستم تبرید
یکی از خطاهای رایج هنگام عیبیابی سیستمهای تبرید این است که تکنسین ولتاژ دو سر بوبین شیر برقی را اندازه میگیرد و با مشاهده ولتاژ صحیح نتیجه میگیرد که شیر حتماً باید باز باشد. اما برق داشتن بوبین بهتنهایی به معنی باز شدن شیر برقی نیست.
ممکن است بوبین کاملاً سالم باشد، ولتاژ صحیح دریافت کند و میدان مغناطیسی نیز ایجاد شود، اما اختلاف فشار ورودی و خروجی شیر آنقدر زیاد باشد که مجموعه شیر و بوبین قادر به باز کردن شیر نباشد.
اینجاست که یکی از پارامترهای بسیار مهم انتخاب و عیبیابی شیر برقی یعنی MOPD اهمیت پیدا میکند.
MOPD حداکثر اختلاف فشاری است که یک ترکیب مشخص از شیر برقی و بوبین میتواند در برابر آن شیر را باز کند. اگر اختلاف فشار واقعی دو طرف شیر از MOPD بیشتر شود، ممکن است بوبین برق داشته باشد اما شیر باز نشود.
MOPD شیر برقی چیست؟
MOPD مخفف عبارت:
Maximum Operating Pressure Differential
یعنی حداکثر اختلاف فشار کاری برای باز شدن شیر.
به زبان ساده، MOPD مشخص میکند ترکیب شیر و بوبین تا چه اختلاف فشاری بین ورودی و خروجی قادر است شیر را باز کند.
MOPD باید برای شرایط واقعی باز شدن شیر مناسب باشد.

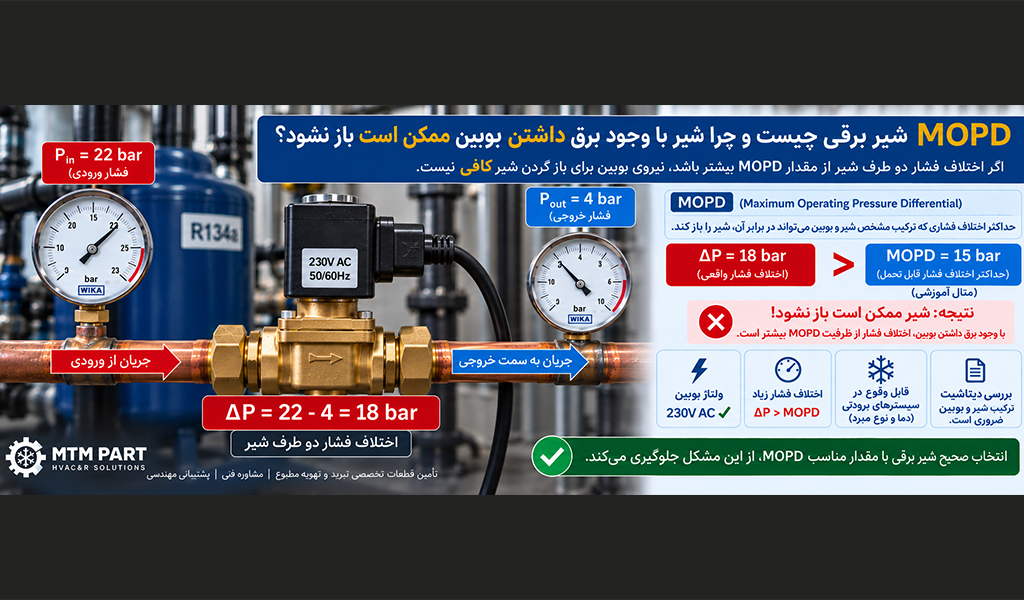

یک مثال ساده برای درک MOPD
فرض کنید فشار ورودی شیر برقی در لحظه استارت:
22 bar
و فشار خروجی:
4 bar
بنابراین اختلاف فشار دو طرف شیر برابر است با:
ΔP = 22 - 4 = 18 bar
اگر MOPD ترکیب شیر و بوبین مورد استفاده مثلاً 25 bar باشد، اختلاف فشار 18 bar در محدوده توان بازشدن آن قرار دارد.
اما اگر MOPD همان ترکیب فقط 15 bar باشد، اختلاف فشار 18 bar از مقدار مجاز بیشتر است و ممکن است شیر با وجود برقدار بودن بوبین باز نشود.
اعداد بالا فقط برای توضیح مفهوم هستند. MOPD واقعی باید از دیتاشیت همان مدل شیر و همان بوبین بررسی شود.
چرا بوبین برق دارد ولی شیر باز نمیشود؟
برقدار شدن بوبین باعث ایجاد میدان مغناطیسی میشود. این میدان باید نیروی لازم برای حرکت Plunger یا مکانیزم داخلی شیر را ایجاد کند.
اما در طرف مقابل، اختلاف فشار مبرد نیز میتواند نیرویی در جهت بسته نگه داشتن مکانیزم شیر ایجاد کند.
اگر شرایط فشار از محدوده طراحی ترکیب شیر و بوبین خارج شود، نیروی ایجادشده برای شروع فرآیند بازشدن کافی نخواهد بود.
برق بوبین ✓ + میدان مغناطیسی ✓
اما
ΔP بیش از MOPD ✕
↓
شیر ممکن است باز نشود
MOPD فقط به بدنه شیر بستگی ندارد
یکی از نکات بسیار مهم این است که MOPD فقط مشخصه بدنه شیر نیست. نوع و قدرت بوبین نیز میتواند مقدار MOPD را تغییر دهد.
ممکن است یک مدل شیر با دو بوبین مختلف، دو مقدار متفاوت MOPD داشته باشد.
بنابراین هنگام بررسی دیتاشیت باید ترکیب دقیق موارد زیر مشخص باشد:
- مدل شیر
- سایز اوریفیس
- نوع عملکرد شیر
- نوع بوبین
- AC یا DC بودن بوبین
- توان بوبین
- ولتاژ و فرکانس
- نوع سیال یا مبرد
در خانواده شیرهای EVR دانفوس، مقدار MOPD با مدل شیر و نوع بوبین تغییر میکند. بنابراین نمیتوان صرفاً با دانستن مدل بدنه شیر، برای تمام بوبینها یک MOPD ثابت در نظر گرفت.
تفاوت MOPD و MWP چیست؟
این دو پارامتر نباید با یکدیگر اشتباه گرفته شوند.
| پارامتر | مفهوم |
|---|---|
| MOPD | حداکثر اختلاف فشار دو طرف شیر که شیر میتواند در برابر آن باز شود |
| MWP | حداکثر فشار کاری مجاز بدنه شیر |
ممکن است فشار سیستم کاملاً پایینتر از MWP باشد و بدنه شیر هیچ مشکلی نداشته باشد، اما اختلاف فشار دو طرف شیر از MOPD بیشتر باشد و شیر نتواند باز شود.
تحمل فشار بالای بدنه شیر به معنی توانایی باز شدن شیر در همان اختلاف فشار نیست.
MinOPD چیست و چه تفاوتی با MOPD دارد؟
در بعضی شیرهای Servo-operated یا Pilot-operated علاوه بر MOPD، پارامتر دیگری با عنوان Minimum Opening Differential Pressure یا حداقل اختلاف فشار لازم برای عملکرد نیز وجود دارد.
این یعنی برخی شیرها برای باز شدن کامل به حداقل اختلاف فشار مشخصی نیاز دارند.
| پارامتر | مفهوم |
|---|---|
| MinOPD | حداقل اختلاف فشار موردنیاز برای عملکرد صحیح برخی شیرها |
| MOPD | حداکثر اختلاف فشاری که شیر و بوبین میتوانند در برابر آن شیر را باز کنند |
ΔP خیلی کم → احتمال مشکل در شیرهای وابسته به اختلاف فشار
ΔP مناسب → عملکرد طبیعی
ΔP بیشتر از MOPD → احتمال باز نشدن شیر
چرا مشکل MOPD ممکن است هنگام استارت بیشتر دیده شود؟
در برخی سیستمهای تبرید، شیر برقی خط مایع هنگام خاموش شدن کمپرسور بسته میشود و سیستم وارد فرآیند Pump Down میشود.
در این شرایط فشار سمت پاییندست شیر میتواند کاهش پیدا کند، در حالی که سمت ورودی شیر همچنان تحت فشار بالاتر خط مایع قرار دارد.
بنابراین هنگام فرمان استارت بعدی ممکن است اختلاف فشار قابلتوجهی روی شیر وجود داشته باشد.
اگر این اختلاف فشار از MOPD ترکیب شیر و بوبین بیشتر باشد، شیر ممکن است نتواند باز شود؛ حتی اگر بوبین فرمان برق صحیح دریافت کند.
آیا صدای کلیک بوبین ثابت میکند شیر باز شده است؟
خیر. شنیدن صدای کلیک فقط میتواند نشانه حرکت بخشی از مکانیزم مغناطیسی باشد و بهتنهایی اثبات نمیکند که مسیر اصلی مبرد کاملاً باز شده است.
بهخصوص در شیرهای Pilot-operated یا Servo-operated، حرکت Plunger تنها بخشی از فرآیند باز شدن شیر است.
برای تأیید باز شدن واقعی شیر باید رفتار فشار، دما و جریان مبرد نیز بررسی شود.
علتهای دیگر باز نشدن شیر با وجود برق
MOPD تنها علت احتمالی نیست. اگر بوبین برق دارد ولی شیر باز نمیشود، موارد زیر نیز باید بررسی شوند:
| علت احتمالی | بررسی |
|---|---|
| ΔP بیشتر از MOPD | اندازهگیری فشار قبل و بعد شیر |
| ولتاژ پایین بوبین | اندازهگیری ولتاژ در زمان فرمان |
| بوبین اشتباه | بررسی ولتاژ، AC/DC، توان و کد بوبین |
| Plunger گیر کرده | بررسی مکانیکی شیر طبق دستورالعمل سازنده |
| آلودگی داخل شیر | بررسی نشیمنگاه، Pilot و مسیرهای داخلی |
| نصب خلاف جهت جریان | بررسی فلش روی بدنه شیر |
| MinOPD ناکافی | بررسی دیتاشیت شیرهای Servo/Pilot-operated |
| خرابی Pilot Orifice | بررسی مکانیزم پایلوت و دیافراگم/پیستون |
چرا افت ولتاژ میتواند MOPD واقعی را کاهش دهد؟
نیروی مغناطیسی بوبین به شرایط تغذیه آن وابسته است. اگر ولتاژ واقعی بوبین کمتر از محدوده مجاز باشد، نیروی مغناطیسی نیز ممکن است برای عملکرد شیر کافی نباشد.
به همین دلیل اندازهگیری ولتاژ باید در همان لحظهای که شیر فرمان باز شدن دارد انجام شود.
وجود ولتاژ روی مولتیمتر بهتنهایی کافی نیست؛ مقدار واقعی ولتاژ و تطابق آن با مشخصات بوبین اهمیت دارد.
روش مهندسی عیبیابی شیر برقی که باز نمیشود
- مدل دقیق شیر و بوبین را یادداشت کنید.
- بررسی کنید شیر NC است یا NO.
- جهت فلش روی بدنه شیر را کنترل کنید.
- ولتاژ واقعی بوبین را هنگام فرمان اندازه بگیرید.
- AC یا DC بودن و توان بوبین را بررسی کنید.
- فشار ورودی شیر را اندازه بگیرید.
- فشار خروجی شیر را اندازه بگیرید.
- اختلاف فشار ΔP را محاسبه کنید.
- ΔP واقعی را با MOPD دیتاشیت همان ترکیب شیر و بوبین مقایسه کنید.
- در شیرهای Servo-operated مقدار MinOPD را نیز بررسی کنید.
- در صورت مناسب بودن شرایط فشار و برق، احتمال گیرکردن Plunger، گرفتگی Pilot یا آلودگی داخلی را بررسی کنید.
فشار قبل شیر = P1
فشار بعد شیر = P2
ΔP = P1 - P2
سپس ΔP واقعی را با MOPD اعلامشده در دیتاشیت همان شیر و بوبین مقایسه کنید.
یک اشتباه رایج هنگام تعویض بوبین
گاهی بوبین سوخته با بوبینی جایگزین میشود که از نظر ابعاد روی شیر نصب میشود و حتی ولتاژ نامی مشابهی دارد، اما مشخصات الکتریکی و قدرت آن با بوبین اصلی یکسان نیست.
در این حالت ممکن است شیر در شرایطی که اختلاف فشار کم است کار کند، اما در اختلاف فشار بالاتر نتواند باز شود.
بنابراین هنگام تعویض بوبین فقط به ولتاژ و اندازه ظاهری توجه نکنید؛ کد بوبین، AC/DC، توان و سازگاری آن با مدل شیر نیز باید بررسی شود.
سوالات متداول درباره MOPD شیر برقی
MOPD شیر برقی چیست؟
MOPD حداکثر اختلاف فشاری بین ورودی و خروجی شیر است که ترکیب مشخص شیر و بوبین میتواند در برابر آن شیر را باز کند.
آیا ممکن است بوبین برق داشته باشد ولی شیر باز نشود؟
بله. اختلاف فشار بیش از MOPD، افت ولتاژ، بوبین نامناسب، گیرکردن Plunger، گرفتگی Pilot، نصب اشتباه و مشکلات مکانیکی میتوانند باعث این حالت شوند.
آیا صدای کلیک شیر برقی یعنی شیر باز شده است؟
خیر. صدای کلیک بهتنهایی باز شدن کامل مسیر اصلی را ثابت نمیکند، مخصوصاً در شیرهای Servo-operated و Pilot-operated.
تفاوت MOPD و MWP چیست؟
MOPD مربوط به حداکثر اختلاف فشار قابل غلبه هنگام باز شدن شیر است، در حالی که MWP حداکثر فشار کاری مجاز بدنه شیر را بیان میکند.
MinOPD چیست؟
MinOPD حداقل اختلاف فشار موردنیاز برای عملکرد صحیح برخی شیرهای Servo-operated یا Pilot-operated است. این مقدار با MOPD که حد بالای اختلاف فشار برای باز شدن است تفاوت دارد.
آیا نوع بوبین روی MOPD تأثیر دارد؟
بله. مقدار MOPD میتواند به مدل شیر، نوع بوبین، AC یا DC بودن و توان بوبین وابسته باشد. به همین دلیل باید دیتاشیت ترکیب دقیق شیر و بوبین بررسی شود.
چگونه بفهمیم مشکل باز نشدن شیر از MOPD است؟
فشار قبل و بعد شیر را در لحظه فرمان باز شدن اندازه بگیرید، اختلاف فشار را محاسبه کنید و آن را با MOPD اعلامشده در دیتاشیت همان شیر و بوبین مقایسه کنید.
چرا شیر برقی بعد از Pump Down باز نمیشود؟
بعد از Pump Down ممکن است فشار پاییندست شیر بسیار کاهش پیدا کند و اختلاف فشار زیادی روی شیر ایجاد شود. اگر این اختلاف فشار از MOPD بیشتر باشد، شیر ممکن است در فرمان بعدی قادر به باز شدن نباشد.
آیا بوبین قویتر همیشه مشکل را حل میکند؟
خیر. فقط باید از بوبینی استفاده شود که سازنده برای همان مدل شیر تأیید کرده است. انتخاب خودسرانه بوبین با توان بالاتر میتواند مشکلات دیگری ایجاد کند و جایگزین انتخاب صحیح شیر نیست.
جمعبندی
وقتی یک شیر برقی با وجود دریافت برق باز نمیشود، نباید بلافاصله نتیجه گرفت که بوبین یا خود شیر خراب است.
یکی از اولین پارامترهایی که باید بررسی شود MOPD است؛ یعنی حداکثر اختلاف فشاری که ترکیب شیر و بوبین قادر است در برابر آن شیر را باز کند.
همچنین در شیرهای وابسته به اختلاف فشار، MinOPD نیز اهمیت دارد. بنابراین عیبیابی صحیح باید همزمان شامل بررسی ولتاژ بوبین، مدل بوبین، فشار ورودی، فشار خروجی، MOPD، MinOPD، جهت نصب و وضعیت مکانیکی شیر باشد.
