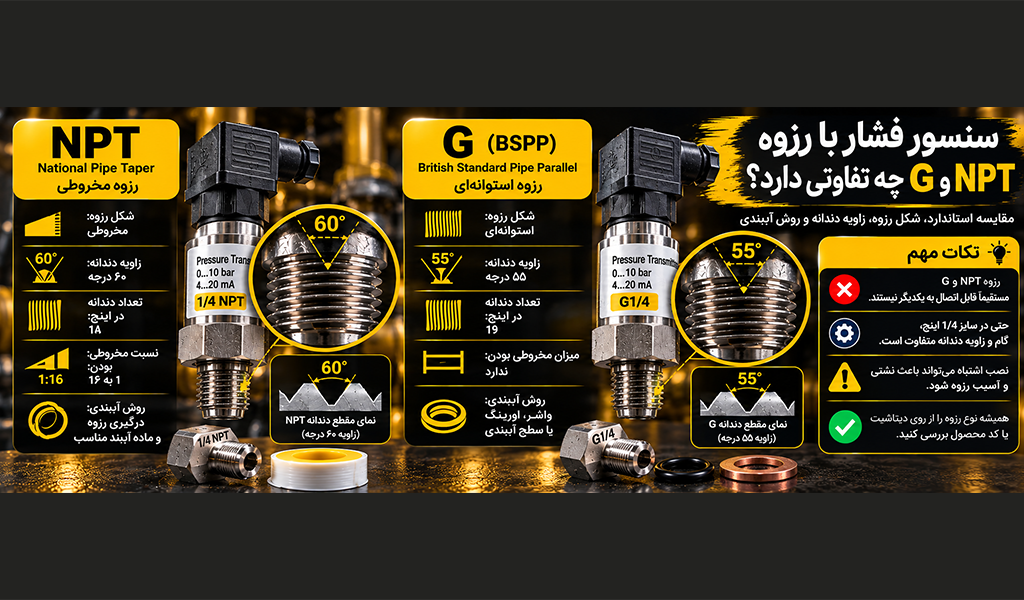

سنسور فشار با رزوه NPT و G چه تفاوتی دارد؟
سنسور فشار با رزوه NPT و G چه تفاوتی دارد؟
آموزش تشخیص نوع رزوه، تفاوت آببندی و انتخاب اتصال صحیح ترانسمیتر فشار
هنگام خرید سنسور فشار (Pressure Sensor) یا ترانسمیتر فشار (Pressure Transmitter) ممکن است دو محصول با مشخصات الکتریکی و محدوده فشار یکسان ببینید که یکی دارای رزوه 1/4 NPT و دیگری دارای رزوه G1/4 است.
این دو اتصال از نظر ظاهری بسیار شبیه هستند، اما یکسان نیستند. تفاوت در شکل رزوه، زاویه دندانه‌ها، قطر، گام و روش آببندی می‌تواند باعث شود سنسور روی اتصال دستگاه نصب نشود یا پس از نصب دچار نشتی شود.
رزوه سنسور فشار چیست و چه وظیفه‌ای دارد؟
رزوه اتصال فرایندی یا Process Connection بخشی از سنسور فشار است که آن را به لوله، کلکتور، شیر سرویس یا محل اندازهگیری فشار متصل می‌کند.
این اتصال باید علاوه بر تحمل فشار کاری، با سیال و دمای سیستم سازگار باشد و آببندی مطمئنی ایجاد کند. به همین دلیل انتخاب رزوه فقط به قطر اتصال محدود نمی‌شود.
برای مثال در یک سیستم تبرید، سنسور فشار ممکن است روی خط مکش، خط دهش یا کلکتور فشار نصب شود. اگر رزوه سنسور با پورت دستگاه مطابقت نداشته باشد، احتمال نشتی مبرد و آسیب به اتصال وجود دارد.
رزوه NPT چیست؟
NPT مخفف National Pipe Taper و یکی از استانداردهای رایج رزوه لوله در آمریکای شمالی است. این رزوه طبق استاندارد ASME B1.20.1 ساخته میشود.
ویژگی اصلی NPT مخروطی بودن آن است؛ یعنی قطر رزوه نری در طول قسمت رزوه‌دار به‌تدریج تغییر می‌کند. با بسته شدن اتصال، سطوح رزوه درگیر می‌شوند.
- زاویه دندانه: 60 درجه
- شکل رزوه: مخروطی (Tapered)
- نسبت مخروطی بودن روی قطر: 1 به 16
- آببندی: درگیری رزوه همراه با ماده آب‌بند تأییدشده
- نمونه کد: 1/4-18 NPT
در بسیاری از اتصالات NPT از ماده آب‌بند مخصوص رزوه استفاده میشود. نوع ماده آب‌بند باید با سیال، فشار، دما و دستورالعمل سازنده سنسور سازگار باشد.
رزوه G یا BSPP چیست؟
رزوه G مطابق استاندارد ISO 228-1 است و با نام BSPP (British Standard Pipe Parallel) نیز شناخته میشود.
برخلاف NPT، این رزوه استوانهای است؛ یعنی قطر آن در طول رزوه تقریباً ثابت می‌ماند. رزوه G معمولاً برای ایجاد نیروی نگهدارنده اتصال استفاده میشود و آببندی در محل جداگانه‌ای انجام می‌گیرد.
- زاویه دندانه: 55 درجه
- شکل رزوه: استوانهای (Parallel)
- استاندارد: ISO 228-1
- آببندی: واشر، اورینگ، Bonded Seal یا نشیمنگاه مخصوص
- نمونه کد: G1/4
برای نصب صحیح یک سنسور G1/4 باید نوع سطح آببندی پورت نیز مشخص باشد. داشتن رزوه G1/4 در دو قطعه، بدون وجود آببندی سازگار، به‌تنهایی تضمین‌کننده اتصال بدون نشتی نیست.
جدول تفاوت رزوه NPT و G در سنسور فشار
| مشخصات | NPT | G / BSPP |
|---|---|---|
| استاندارد | ASME B1.20.1 | ISO 228-1 |
| نوع رزوه | مخروطی | استوانهای |
| زاویه دندانه | 60 درجه | 55 درجه |
| گام رزوه 1/4 | 18 دندانه در اینچ | 19 دندانه در اینچ |
| قطر بزرگ اسمی 1/4 | حدود 13.72 میلی‌متر | حدود 13.16 میلی‌متر |
| محل اصلی آببندی | رزوه و آب‌بند مناسب | واشر، اورینگ یا نشیمنگاه |
| قابل جایگزینی مستقیم؟ | خیر؛ باید اتصال سازگار انتخاب شود. | |
توجه: قطر رزوه مخروطی NPT به موقعیت اندازهگیری بستگی دارد. مقادیر جدول برای شناسایی اولیه هستند و جایگزین گیج استاندارد نمی‌شوند.
تفاوت G1/4 و 1/4 NPT در عمل چیست؟
فرض کنید دو سنسور فشار با خروجی 4 تا 20 میلی‌آمپر و محدوده اندازهگیری یکسان دارید. روی یکی G1/4 و روی دیگری 1/4 NPT درج شده است.
در ظاهر، هر دو اتصال نزدیک به یکدیگر هستند؛ اما G1/4 دارای 19 دندانه در اینچ و 1/4 NPT دارای 18 دندانه در اینچ است. همچنین زاویه دندانه و هندسه اتصال متفاوت است.
ممکن است رزوه اشتباه در ابتدای نصب چند دور درگیر شود، ولی این موضوع نشان‌دهنده سازگاری نیست. ادامه بستن با آچار می‌تواند باعث آسیب رزوه، ترک‌خوردگی پورت یا نشتی شود.
چگونه رزوه سنسور فشار را تشخیص دهیم؟
بهترین روش، بررسی کد فنی و دیتاشیت سازنده است. اگر کد اتصال مشخص نیست، میتوان با ابزار اندازهگیری مناسب بررسی اولیه انجام داد.
- کد محصول: عبارت‌هایی مانند NPT، G1/4، BSPP یا R1/4 را در مشخصات بررسی کنید.
- شکل رزوه: با اندازهگیری در دو نقطه از رزوه نری، مخروطی یا استوانهای بودن را بررسی کنید.
- قطر: قطر بزرگ رزوه را با کولیس اندازه بگیرید و با جدول استاندارد مقایسه کنید.
- گام رزوه: از شابلون گام رزوه (Thread Pitch Gauge) استفاده کنید.
- سطح آببندی: وجود واشر، اورینگ یا شانه آببندی را بررسی کنید.
- تأیید نهایی: در موارد حساس، نوع رزوه را با گیج مناسب و اطلاعات سازنده تأیید کنید.
آیا رزوه G و BSPT یکسان هستند؟
خیر. این دو استاندارد از یک خانواده هستند، اما شکل و روش آببندی آنها متفاوت است.
رزوه G یا BSPP استوانهای است و طبق ISO 228-1 تعریف میشود. در مقابل، رزوه نری R یا BSPT مخروطی است و در خانواده استاندارد ISO 7-1 قرار می‌گیرد.
هر دو از پروفیل دندانه 55 درجه استفاده می‌کنند، اما این شباهت به معنی قابل جایگزینی بودن تمام اتصالات نیست. هنگام انتخاب تبدیل، باید نوع رزوه نری و مادگی و روش آببندی بررسی شود.
اگر سنسور NPT روی پورت G نصب شود چه اتفاقی می‌افتد؟
نصب اشتباه ممکن است باعث آسیب مکانیکی یا نشتی شود. خطرات احتمالی شامل موارد زیر است:
- خراب شدن دندانه‌های رزوه سنسور یا پورت
- ایجاد نشتی در فشار کاری سیستم
- آسیب به بدنه کلکتور یا اتصال سنسور
- افزایش احتمال خرابی هنگام لرزش و تغییرات دما
- هزینه تعمیر یا تعویض سنسور و اتصال
در سیستم‌های تبرید، نشتی مبرد علاوه بر کاهش عملکرد سیستم، می‌تواند خطرات ایمنی و زیست‌محیطی ایجاد کند. بنابراین نباید از نیروی زیاد برای جفت کردن دو رزوه ناسازگار استفاده کرد.
آیا میتوان از تبدیل G به NPT استفاده کرد؟
بله، در صورتی که تبدیل استاندارد و مناسب انتخاب شود. برای مثال میتوان از تبدیلی استفاده کرد که یک سمت آن مطابق پورت G و سمت دیگر مطابق سنسور NPT باشد.
اما باید فشار و دمای مجاز تبدیل، سازگاری جنس آن با سیال، نوع آببندی هر سمت و فضای نصب بررسی شود. هر سمت تبدیل باید مطابق استاندارد خودش آببندی شود.
برای تجهیزات حساس، استفاده از سنسوری که از ابتدا اتصال صحیح دارد، معمولاً انتخاب ساده‌تری است و تعداد نقاط احتمالی نشتی را کاهش می‌دهد.
کدام رزوه برای سنسور فشار سیستم تبرید بهتر است؟
هیچ‌کدام به‌صورت مطلق بهتر نیستند. معیار اصلی، سازگاری با اتصال موجود، شرایط کاری و مشخصات سازنده است.
برای مثال اگر کلکتور فشار دارای پورت G1/4 و سطح آببندی مناسب باشد، سنسور G1/4 سازگار انتخاب منطقی است. اگر پورت مطابق 1/4 NPT طراحی شده باشد، باید سنسور یا اتصال NPT مناسب انتخاب شود.
در هنگام سفارش سنسور فشار برای چیلر، سردخانه یا تجهیزات صنعتی، علاوه بر رزوه، موارد زیر را بررسی کنید:
- محدوده اندازهگیری فشار
- فشار بیشینه قابل تحمل
- نوع مبرد یا سیال
- دمای کاری
- خروجی الکتریکی مانند 4–20mA یا 0–10V
- نوع کانکتور و تغذیه سنسور
- نوع و سایز دقیق اتصال فرایندی
- روش آببندی و جنس قطعات در تماس با سیال
چک‌لیست قبل از خرید سنسور فشار
| مورد | اقدام لازم |
|---|---|
| نوع رزوه | NPT، G، R یا سایر استانداردها |
| سایز رزوه | بررسی کد دقیق مانند G1/4 |
| آببندی | واشر، اورینگ، سیت یا آب‌بند رزوه |
| فشار و دما | مطابقت با شرایط سیستم |
| خروجی سنسور | 4–20mA، 0–10V یا مدل مورد نیاز |
| دیتاشیت | تأیید کد سفارش و اتصال |
جمع‌بندی: تفاوت NPT و G در یک نگاه
مهم‌ترین تفاوت رزوه NPT و G در سنسور فشار، مخروطی بودن NPT و استوانهای بودن G است. زاویه دندانه NPT برابر 60 درجه و زاویه دندانه G برابر 55 درجه است.
روش آببندی نیز متفاوت است؛ بنابراین دو سنسور با سایز اسمی 1/4 اینچ لزوماً روی یک پورت نصب نمی‌شوند.
نتیجه عملی: پیش از خرید، کد اتصال سنسور و استاندارد رزوه پورت را بررسی کنید. اگر دو اتصال متفاوت هستند، از سنسور مناسب یا تبدیل استاندارد استفاده کنید و هرگز رزوه‌ها را با فشار به یکدیگر نبندید.
برای انتخاب سنسور فشار مناسب، کد مدل، محدوده فشار، خروجی الکتریکی و نوع رزوه مورد نیاز را مشخص کنید. می‌توانید مدل‌های موجود و مشخصات آنها را در فروشگاه MTM Part بررسی کنید.
ورود به فروشگاه MTM Part و استعلام قیمتسوالات متداول درباره رزوه NPT و G
آیا G1/4 و 1/4 NPT یکسان هستند؟
خیر. این دو اتصال از نظر شکل رزوه، زاویه دندانه، گام و روش آببندی متفاوت هستند.
آیا رزوه G همان BSPP است؟
بله. G نام استاندارد رزوه استوانهای BSPP مطابق ISO 228-1 است.
چرا سنسور NPT روی رزوه G بسته نمی‌شود؟
به دلیل تفاوت هندسه و گام رزوه، این دو اتصال برای جفت شدن مستقیم طراحی نشده‌اند. بستن اجباری ممکن است باعث خرابی رزوه یا نشتی شود.
آیا برای رزوه G باید نوار تفلون استفاده کرد؟
در اتصال استاندارد G، آببندی معمولاً با واشر، اورینگ یا نشیمنگاه مناسب انجام میشود؛ نوار تفلون جایگزین آببندی صحیح نیست.
چگونه رزوه NPT را از G تشخیص دهیم؟
با بررسی کد سازنده، اندازهگیری قطر و گام، تشخیص مخروطی یا استوانهای بودن و استفاده از گیج استاندارد.
آیا میتوان سنسور G را با تبدیل روی پورت NPT نصب کرد؟
بله، به شرط استفاده از تبدیل استاندارد مناسب و رعایت روش آببندی، فشار، دما و سازگاری با سیال.
آیا رزوه BSPT همان NPT است؟
خیر. هر دو مخروطی هستند، اما پروفیل دندانه و برخی ابعاد آنها متفاوت است و نباید بدون تأیید استاندارد به یکدیگر متصل شوند.
