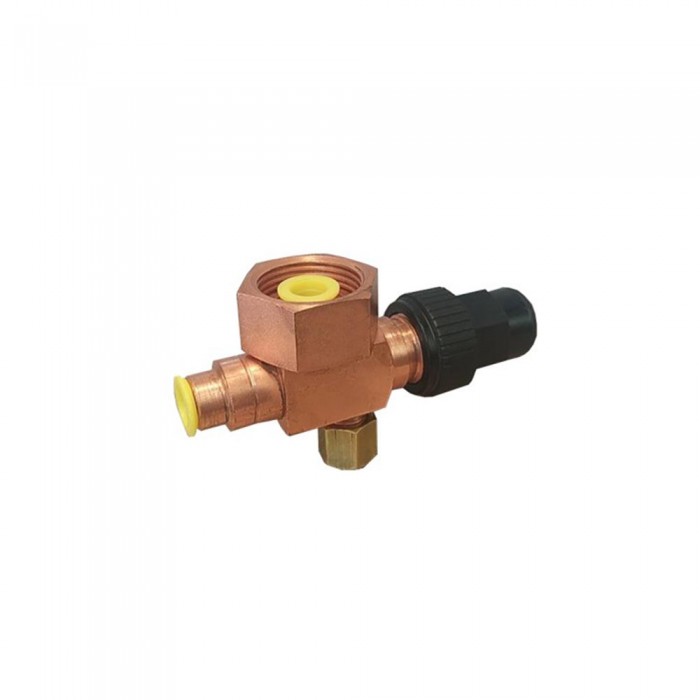

شیر انبساط روتولاک (Rotalock Expansion Valve)
اتصال رزوهای سرویسپسند، نصب سریع و نگهداری آسان برای کنترل دبی و سوپرهیت گاز مبرد در ورودی اواپراتور — مناسب مدارهای DX و چیلر
شیر انبساط روتولاک نسخه‌ای از اکسپنشن ولو است که به‌جای اتصال‌های جوشی (ODS) یا فِلِر، از رزوه‌های Rotalock (SAE/UNF) با آببندی مکانیکی استفاده میکند. این طراحی، عملیات نصب/تعویض اوریفیس، سرویس داخلی و حتی جابه‌جایی را بدون نیاز به شعله انجام‌پذیر می‌سازد. برحسب مدل، به‌صورت TXV/TEV (با تنظیم سوپرهیت ۴–۸K) یا AEV (خودکار/ثابت) ارائه میشود. نتیجه، تغذیه یکنواخت اواپراتور، افزایش ضریب عملکرد و کاهش ریسک liquid slugging روی کمپرسور است.
۵ مزیت کلیدی روتولاک
- ۱) نصب بدون لحیم: کاهش زمان و ریسک حرارتی؛ مناسب محیط‌های سرپوشیده/حساس.
- ۲) سرویسپذیری عالی: امکان بازدید، تمیزکاری و تعویض اوریفیس یا قطعات داخلی در محل.
- ۳) آببندی مطمئن: با رینگهای سازگار با مبرد/روغن و گشتاور سفتکاری استاندارد.
- ۴) انعطاف مهندسی: انتخاب بین TXV (دقیق‌تر) یا AEV (ساده‌تر) با یک فرم‌فکتور مشترک.
- ۵) کاهش توقفات: جداسازی سریع برای سرویس به‌ویژه در سردخانه‌ها و فروشگاه‌ها.
توضیح مهندسی و نکات نصب
آماده‌سازی: نشیمن‌های روتولاک را تمیز کنید، اورینگ‌های سازگار با مبرد را چربِ سبک (سازگار) کرده و گشتاور سفتکاری را طبق دیتاشیت رعایت نمایید. از پرهیز تماس براده/گردوغبار با اوریفیس اطمینان حاصل کنید.
محل سنسور/بالن (TXV): روی خط مکش در نزدیکی خروجی اواپراتور، موقعیت ساعت ۴ یا ۸، با بست فلزی و عایق‌کاری کامل.
بهداشت مدار: نصب فیلتر درایر و پوسته فیلتر قبل از شیر؛ پایش رطوبت/حباب با سایت‌گلاس. آلودگی موجب گیرکردن سوزن/اوریفیس میشود.
پایداری مکانیکی: استفاده از لرزه‌گیر کنار کمپرسور، مدیریت روغن با جداکننده روغن و پایش ایمنی با سوئیچ فشار توصیه میشود.
