شیر انبساط
شیر انبساط (Expansion Valve)
شیر انبساط با ایجاد افت فشار کنترلشده بین خط مایع و اواپراتور، مبرد مایع را به مخلوط مایع/بخار تبدیل میکند و با کنترل سوپرهیت از ورود مایع به سمت کمپرسور جلوگیری میکند. نتیجه، انتقال حرارت پایدار، بهره‌وری بالاتر و افزایش طول عمر تجهیزات است. انتخاب صحیح نوع شیر (TXV/TEV، EEV/EXV، Capillary یا AEV) به ظرفیت، تغییرات بار، نوع کاربرد و دقت موردنیاز بستگی دارد.
۵ مزیت کلیدی
- ۱) حفاظت از کمپرسور: با کنترل سوپرهیت، از برگشت مایع و liquid slugging جلوگیری میکند.
- ۲) راندمان بالاتر: تنظیم بهینه شارژ ورودی اواپراتور و افزایش ظرفیت سرمایش.
- ۳) پایداری فرآیند: جبران تغییرات بار حرارتی در TXV و به‌ویژه EEV.
- ۴) انعطاف انتخاب: از مویین اقتصادی تا EEV بسیار دقیق برای فرایندهای حساس.
- ۵) سهولت نگهداری: نازل/اوریفیس قابل تعویض، سرویس ساده و پایش با سایت گلاس.
توضیح مهندسی و نکات نصب
درTXV، حباب حسگر روی خط مکش نزدیک خروجی اواپراتور نصب و با بست فلزی محکم میشود؛ موقعیت ساعت ۴ یا ۸ برای جبران روغن توصیه میشود. عایق‌کاری حسگر برای جلوگیری از خطای قرائت الزامی است.EEV با خواندن دما (PT1000/NTC) و فشار مکش و الگوریتم PID، گام‌های استپر را تنظیم میکند؛ نیاز به کنترلر برودتی دارد.Capillary باید به‌درستی طول/قطر دهانه انتخاب شود تا ΔP هدف حاصل شود. در همه حالت‌ها، نصبفیلتر درایر و پوسته فیلتر پیش از شیر، و پایش خط با سایت گلاس برای جلوگیری از گرفتگی اوریفیس و تشخیص رطوبت ضروری است. برای حفاظت مکانیکی مدار، استفاده از لرزه‌گیرو پایش سوئیچ فشار توصیه میشود. در مدارهای دشارژ، جداکننده روغن کیفیت روانکاری را تثبیت میکند.
مزایا و معایب انواع شیر انبساط

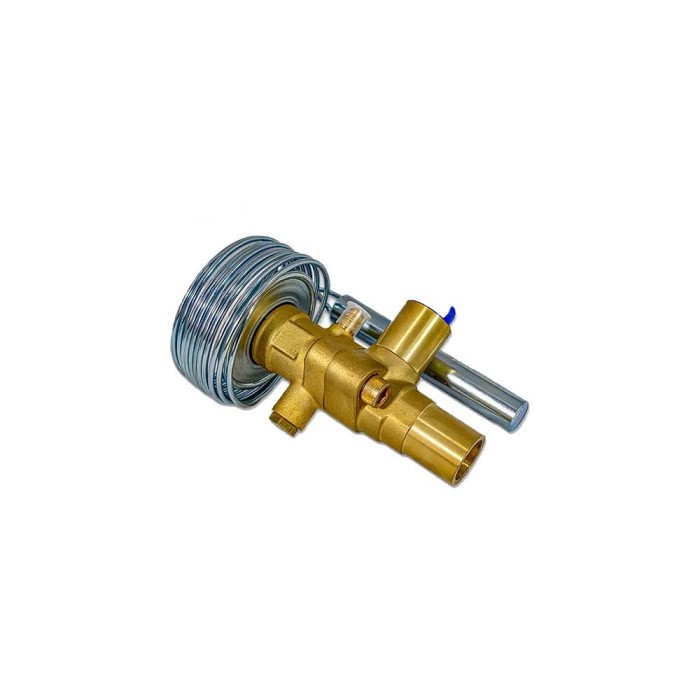

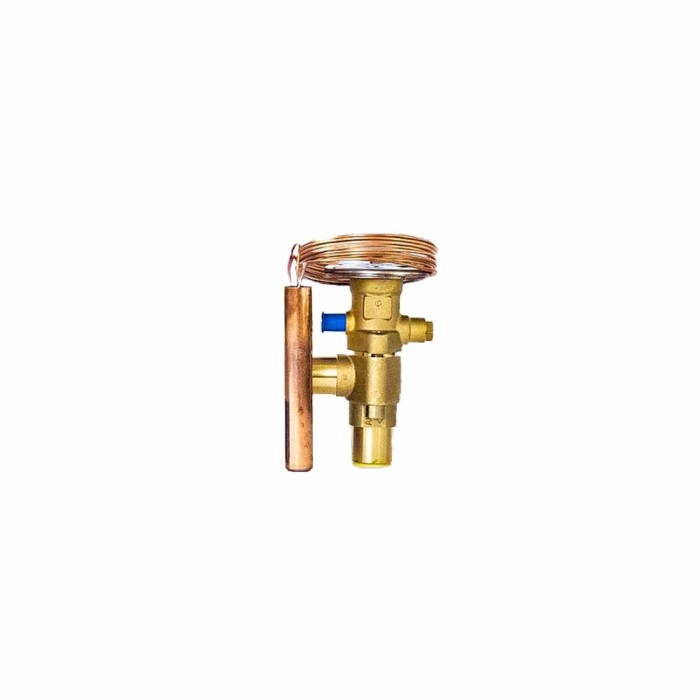

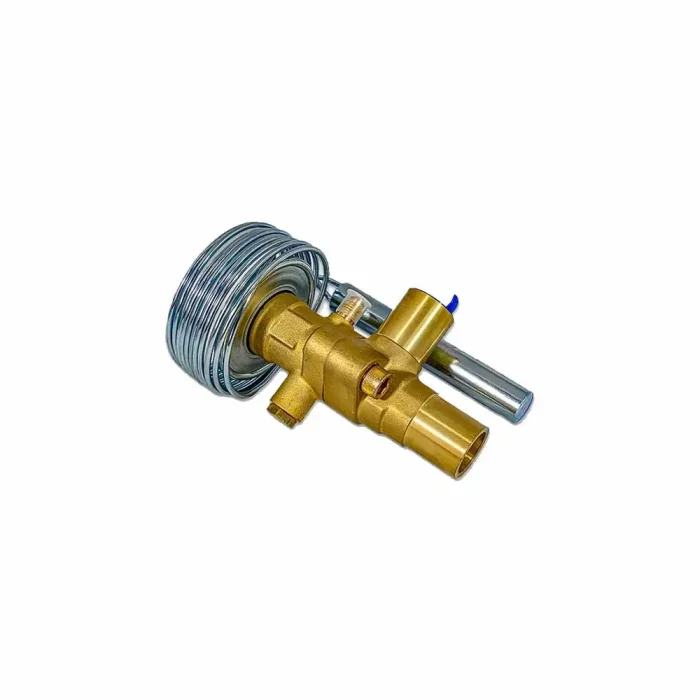

TXV/TEV: قیمت و پیچیدگی متوسط، دقت خوب، مناسب اکثر DX ها. نکته: به تمیزی خط حساس است.

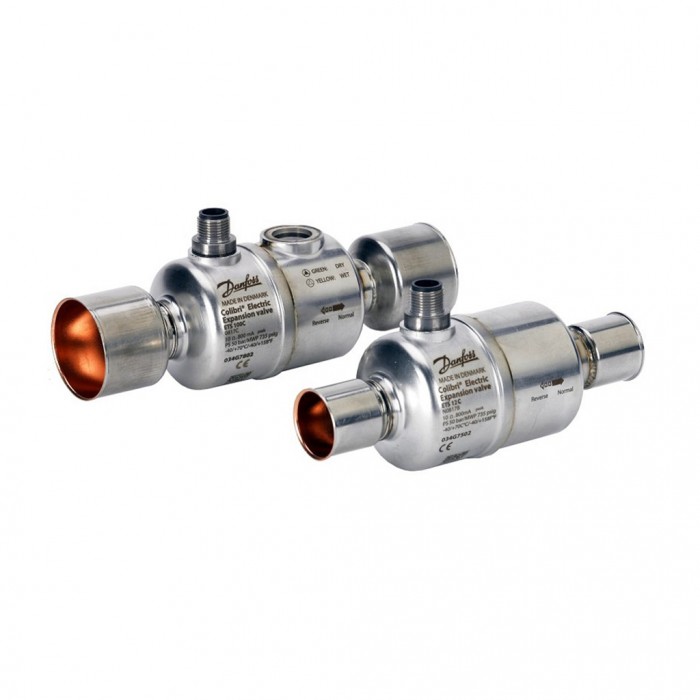

EEV/EXV: دقت و واکنش عالی، مناسب بار متغیر و فرآیند حساس. نکته: نیازمند کنترلر و برق پایدار.
Capillary: بسیار اقتصادی و ساده. نکته: تطبیقپذیری ضعیف با تغییر بار.
AEV: نگهداری کم، ساختار ساده. نکته: دقت کمتر نسبت به TXV/EEV.
