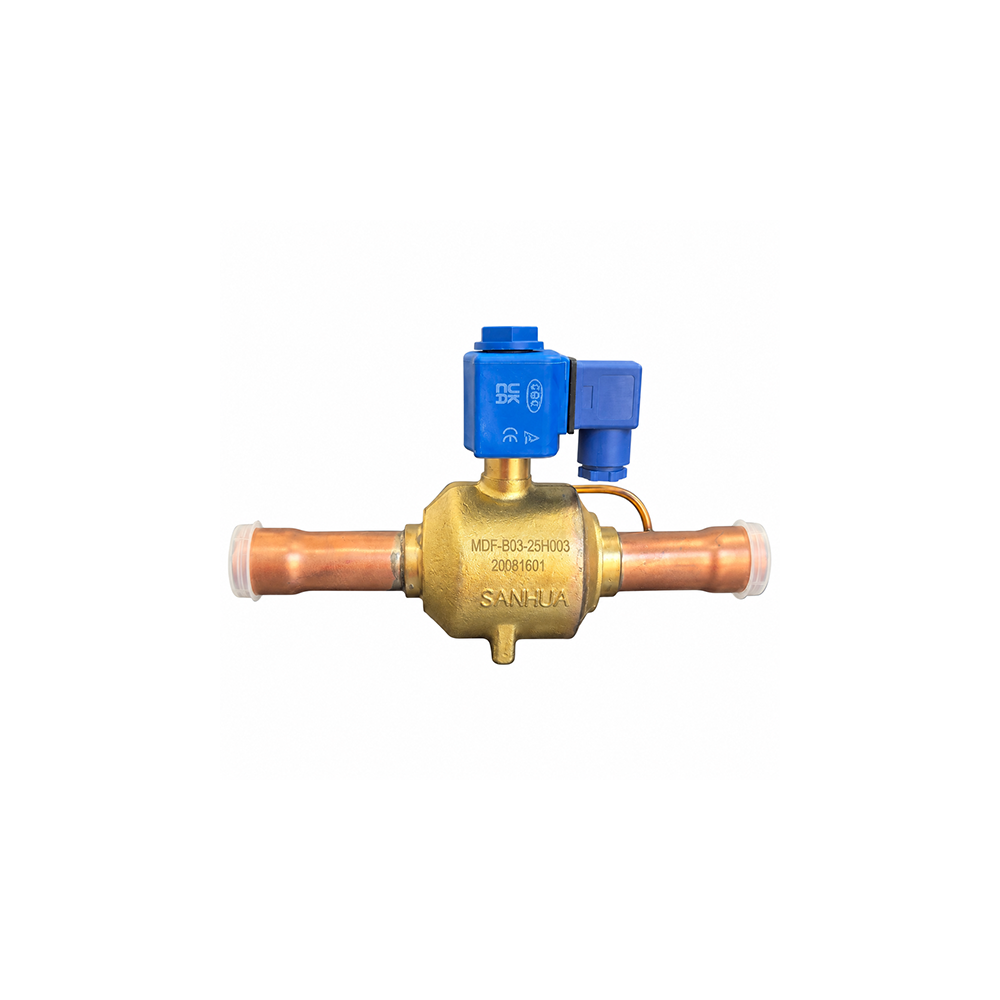

شیر برقی SANHUA MDF25 مدل MDF-B03-25H003
- برند: سانهوآ
- کدکالا:
✔️ مدل MDF-B03-25H003
✔️سایز اتصال 1-1/8 اینچ
✔️نوع اتصال ODF Solder / جوشی
✔️کد ردیابی روی نمونه تصویر 20081601
✔️حداکثر فشار کاری MOP 4.5 MPa (45 bar)
✔️حداقل اختلاف فشار کاری 0.02 MPa / 0.2 bar
✔️کشور سازنده / چین
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
شیر برقی SANHUA MDF25 مدل MDF-B03-25H003 سایز 1-1/8 اینچ
شیر برقی SANHUA MDF25 مدل MDF-B03-25H003 یکی از شیرهای سلونوئیدی سری MDF سنهوا برای کنترل الکتریکی جریان مبرد در سیستمهای تبرید و تهویه مطبوع است. این مدل دارای اتصال جوشی 1-1/8 اینچ ODF بوده و شماره فنی آن 10125006902 است.
MDF25 از ساختار Pilot Operated استفاده میکند و در حالت عادی Normally Closed (NC) است. بنابراین در شرایط عادی مسیر عبور مبرد بسته بوده و با دریافت فرمان مناسب توسط بوبین، مکانیزم شیر فعال میشود.
مشخصات فنی SANHUA MDF25
| برند | SANHUA |
| نوع محصول | Solenoid Valve / شیر برقی |
| سری | MDF25 |
| مدل | MDF-B03-25H003 |
| Part Number | 10125006902 |
| سایز اتصال | 1-1/8 اینچ |
| نوع اتصال | ODF Solder / جوشی |
| حالت عادی | Normally Closed (NC) |
| نوع عملکرد | Pilot Operated |
| ضریب جریان Kv | 10 m³/h |
| حداکثر فشار کاری MOP | 4.5 MPa / 45 bar |
| حداکثر اختلاف فشار کاری | 3.1 MPa / 31 bar |
| حداقل اختلاف فشار کاری | 0.02 MPa / 0.2 bar |
| کد ردیابی روی نمونه تصویر | 20081601 |

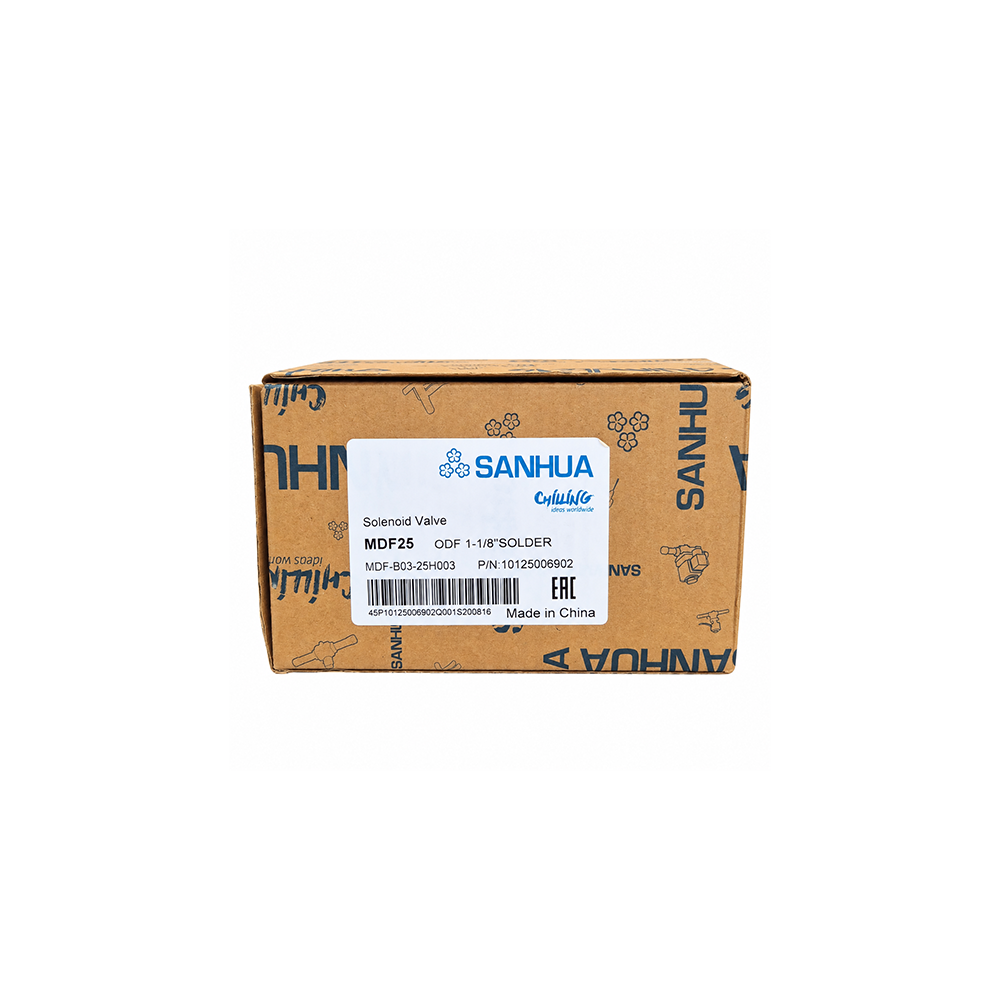

| کشور سازنده درجشده روی بستهبندی | Made in China |
عملکرد شیر برقی SANHUA MDF25
در مدار تبرید، شیر برقی وظیفه کنترل قطع و وصل جریان مبرد را بر اساس فرمان الکتریکی سیستم کنترل بر عهده دارد. با تحریک بوبین، مکانیزم داخلی شیر فعال شده و شرایط لازم برای تغییر وضعیت مسیر جریان ایجاد میشود.
در مدل MDF25 به دلیل استفاده از مکانیزم پایلوت، اختلاف فشار مدار نیز بخشی از فرآیند عملکرد شیر است. این ویژگی هنگام طراحی، انتخاب و عیبیابی شیر اهمیت زیادی دارد.
کاربردهای MDF-B03-25H003
- چیلرهای تراکمی
- کندانسینگ یونیتها
- سردخانههای صنعتی و تجاری
- سیستمهای تبرید تجاری
- سیستمهای تهویه مطبوع
- کنترل جریان مبرد در مدار تبرید
- مدارهای Pump Down در صورت تطابق طراحی سیستم
چرا سایز 1-1/8 اینچ بهتنهایی کافی نیست؟
یکی از اشتباهات رایج هنگام تعویض شیر برقی، انتخاب قطعه صرفاً بر اساس قطر لوله است. در حالی که علاوه بر سایز اتصال، پارامترهایی مانند ضریب جریان Kv، اختلاف فشار، نوع مبرد، شرایط کاری سیستم، نوع عملکرد شیر و مشخصات بوبین نیز باید بررسی شوند.
در این مدل مقدار Kv برابر 10 m³/h است. این عدد بیانگر مشخصه جریان شیر است و نباید بدون در نظر گرفتن مبرد و شرایط کاری به ظرفیت برودتی یا تن تبرید تبدیل شود.
نحوه شناسایی دقیق محصول
برای شناسایی و سفارش این شیر بهتر است مشخصات زیر بررسی شوند: MDF25، MDF-B03-25H003، P/N 10125006902 و اتصال 1-1/8" ODF.
سوالات متداول
مدل دقیق شیر برقی SANHUA MDF25 چیست؟
مدل دقیق این محصول MDF-B03-25H003 است.
Part Number این شیر چیست؟
شماره فنی درجشده روی بستهبندی 10125006902 است.
سایز اتصال MDF25 چقدر است؟
این مدل دارای اتصال جوشی 1-1/8 اینچ ODF است.
شیر SANHUA MDF25 از نوع NC است؟
بله، این مدل Normally Closed یا NC است و در وضعیت عادی مسیر شیر بسته است.
Kv این شیر چقدر است؟
ضریب جریان Kv این مدل 10 m³/h است.
عدد 20081601 روی بدنه چیست؟
این عدد روی نمونه موجود در تصویر درج شده و با اطلاعات ردیابی این بسته مرتبط است. برای شناسایی و سفارش محصول بهتر است مدل MDF-B03-25H003 و P/N 10125006902 ملاک قرار گیرند.
برای بررسی قیمت، موجودی و تطبیق فنی این شیر با سیستم برودتی خود با MTM Part تماس بگیرید.
