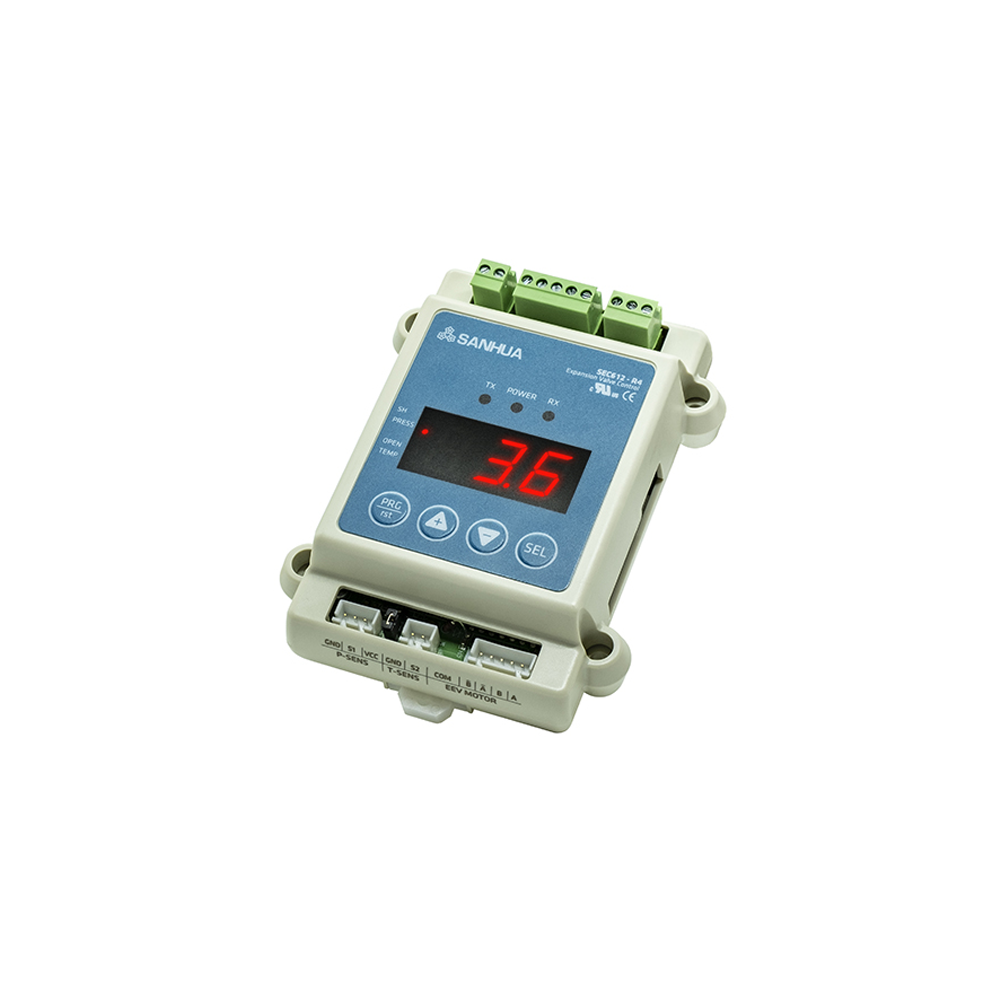

کنترلر شیر انبساط الکترونیکی SANHUA مدل SEC611
- برند: سانهوآ
- کدکالا:
✔️ کنترل دقیق سوپرهیت
✔️فرمان استپموتور
✔️تغذیه 24VAC / 24VDC
✔️بالا بردن راندمان واقعی
✔️مناسب چیلرهای اسکرال/پیستونی
✔️جلوگیری از برگشت مایع به کمپرسور
✔️مناسب اجرای صنعتی داخل تابلو برق
✔️فرمان استپموتور
✔️تغذیه 24VAC / 24VDC
✔️بالا بردن راندمان واقعی
✔️مناسب چیلرهای اسکرال/پیستونی
✔️جلوگیری از برگشت مایع به کمپرسور
✔️مناسب اجرای صنعتی داخل تابلو برق
امتیاز ها :
موجود است
افزودن به علاقه مندی
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
کنترلر شیر انبساط الکترونیکی SANHUA مدل SEC611
تغذیه 24VAC / 24VDC | کنترل دقیق سوپرهیت و فرمان استپموتور شیر انبساط الکترونیکی (EEV)
SEC611 یک کنترلر شیر انبساط الکترونیکی (EEV Controller) از برند SANHUA است که برای کنترل دقیق جریان مبرد در سیستمهای DX (مثل چیلر، سردخانه، روفتاپ و یونیتهای تبریدی) استفاده میشود. این کنترلر با دریافت دمای ساکشن و فشار ساکشن، مقدار سوپرهیت را محاسبه کرده و با فرمان به استپموتور شیر انبساط الکترونیکی، از برگشت مایع به کمپرسور جلوگیری میکند و راندمان را بالا میبرد.
✅ نکته اجرایی: مشخصات دقیق ترمینالها و نوع ورودی سنسور فشار (Analog/Digital) ممکن است با نسخه/سری تولید متفاوت باشد؛ برای نصب نهایی، برچسب ترمینال روی دستگاه/کاتالوگ همان سری مرجع اصلی است.
✅ نکته اجرایی: مشخصات دقیق ترمینالها و نوع ورودی سنسور فشار (Analog/Digital) ممکن است با نسخه/سری تولید متفاوت باشد؛ برای نصب نهایی، برچسب ترمینال روی دستگاه/کاتالوگ همان سری مرجع اصلی است.
۷ مزیت کلیدی SEC611 برای پروژههای تبرید و چیلر
- ✔️ کنترل دقیق سوپرهیت: کاهش ریسک فِلادبَک و افزایش ایمنی کمپرسور.
- ✔️ بهینهسازی راندمان: تنظیم دقیق دبی مبرد باعث بهبود COP و پایداری ظرفیت میشود.
- ✔️ تغذیه منعطف: قابلیت کار با 24VAC یا 24VDC برای تابلوهای صنعتی.
- ✔️ سازگار با سیستمهای DX: مناسب چیلرهای اسکرال/پیستونی، سردخانه و یونیتهای پکیج.
- ✔️ راهکار اقتصادی: نسبت به بسیاری از کنترلرهای اروپایی مقرونبهصرفهتر.
- ✔️ کاهش نوسان و هانتینگ: با تنظیمات صحیح، سوپرهیت پایدارتر و نوسان کمتر.
- ✔️ نصب تابلوئی: مناسب اجرای صنعتی داخل تابلو برق و سرویسپذیر برای تعمیرکار.
توضیح مهندسی: SEC611 دقیقاً چه چیزی را کنترل میکند؟
در سیستمهای تبرید Direct Expansion (DX)، ظرفیت اواپراتور بهصورت مستقیم تابع دبی مبرد ورودی است. اگر شیر بیش از حد باز شود، خطر برگشت مایع (Floodback) و آسیب کمپرسور بالا میرود؛ و اگر بیش از حد بسته شود، سوپرهیت زیاد شده و ظرفیت افت میکند.
کنترلر SEC611 با دریافت دمای خط ساکشن (از سنسور NTC) و فشار ساکشن (از ترانسدیوسر فشار)، دمای اشباع متناظر را محاسبه کرده و سپس سوپرهیت = (دمای ساکشن − دمای اشباع) را بهعنوان شاخص کنترل در نظر میگیرد. خروجی کنترلر، فرمان پلهای به استپموتور شیر EEV است تا دهانه شیر به اندازه لازم باز/بسته شود و سوپرهیت روی مقدار هدف (Setpoint) پایدار بماند.
جدول مشخصات فنی (Engineering Specs)
جدول مقایسه مهندسی: SEC611 در برابر SEC630 و SEC650
راهنمای انتخاب سریع: اگر پروژه ساده و اقتصادی است → SEC611. اگر امکانات کنترلی/ورودی-خروجی بیشتر و سناریوهای پیشرفتهتر نیاز دارید → معمولاً SEC630/SEC650 گزینههای قویتری هستند (بسته به نسخه بازار).
تذکر: قابلیتهای دقیق SEC630/SEC650 بسته به ورژن و بازار فروش ممکن است متفاوت باشد؛ این جدول برای تصمیمگیری سریع و مهندسی تهیه شده.
تذکر: قابلیتهای دقیق SEC630/SEC650 بسته به ورژن و بازار فروش ممکن است متفاوت باشد؛ این جدول برای تصمیمگیری سریع و مهندسی تهیه شده.
راهنمای سیمکشی (Wiring Guide) – نصب صنعتی داخل تابلو
هدف: برق 24V → کنترلر SEC611 → دریافت سنسورها → فرمان به شیر EEV
۱) تغذیه 24VAC/24VDC
• خروجی ترانس 24VAC (یا منبع 24VDC) را به ورودی تغذیه کنترلر وصل کنید.
• توصیه: یک فیوز مینیاتوری/فیوز شیشهای مناسب در مسیر تغذیه کنترلر قرار دهید.
۲) سنسور دما (NTC)
• سنسور دما را روی خط ساکشن نزدیک خروجی اواپراتور نصب کنید.
• محل نصب باید با خمیر حرارتی و سپس عایقکاری کامل پوشانده شود تا خطای خوانش کم شود.
۳) سنسور فشار ساکشن
• ترانسدیوسر فشار را روی پورت سرویس ساکشن نصب کنید.
• اگر خروجی سنسور 4–20mA است، حتماً پلاریته (+/−) و تغذیه سنسور را طبق دیتاشیت سنسور رعایت کنید.
۴) خروجی به شیر انبساط الکترونیکی (EEV)
• سیمهای استپموتور شیر EEV (A+, A−, B+, B− یا معادل آن) به خروجی کنترلر متصل میشوند.
• اگر جهت حرکت اشتباه شد (باز/بسته برعکس)، معمولاً با جابهجایی زوج سیمها یا تنظیم پارامتر جهت در کنترلر اصلاح میشود (بسته به نسخه کنترلر).
۵) نکات ایمنی و راهاندازی
• قبل از استارت، عملکرد سنسورها را در وضعیت «نمایش/مانیتور» کنترل کنید.
• سوپرهیت هدف (مثلاً 6 تا 10K) را با توجه به کاربرد تنظیم کنید.
• در چیلرها، سوپرهیت پایینتر با ریسک فِلادبَک همراه است؛ تنظیمات را مهندسی و مرحلهای انجام دهید.
۱) تغذیه 24VAC/24VDC
• خروجی ترانس 24VAC (یا منبع 24VDC) را به ورودی تغذیه کنترلر وصل کنید.
• توصیه: یک فیوز مینیاتوری/فیوز شیشهای مناسب در مسیر تغذیه کنترلر قرار دهید.
۲) سنسور دما (NTC)
• سنسور دما را روی خط ساکشن نزدیک خروجی اواپراتور نصب کنید.
• محل نصب باید با خمیر حرارتی و سپس عایقکاری کامل پوشانده شود تا خطای خوانش کم شود.
۳) سنسور فشار ساکشن
• ترانسدیوسر فشار را روی پورت سرویس ساکشن نصب کنید.
• اگر خروجی سنسور 4–20mA است، حتماً پلاریته (+/−) و تغذیه سنسور را طبق دیتاشیت سنسور رعایت کنید.
۴) خروجی به شیر انبساط الکترونیکی (EEV)
• سیمهای استپموتور شیر EEV (A+, A−, B+, B− یا معادل آن) به خروجی کنترلر متصل میشوند.
• اگر جهت حرکت اشتباه شد (باز/بسته برعکس)، معمولاً با جابهجایی زوج سیمها یا تنظیم پارامتر جهت در کنترلر اصلاح میشود (بسته به نسخه کنترلر).
۵) نکات ایمنی و راهاندازی
• قبل از استارت، عملکرد سنسورها را در وضعیت «نمایش/مانیتور» کنترل کنید.
• سوپرهیت هدف (مثلاً 6 تا 10K) را با توجه به کاربرد تنظیم کنید.
• در چیلرها، سوپرهیت پایینتر با ریسک فِلادبَک همراه است؛ تنظیمات را مهندسی و مرحلهای انجام دهید.
دیاگرام اتصال (Schematic) – طراحی ساده برای نصب سریع
منبع 24V 24VAC یا 24VDC کنترلر SANHUA SEC611 محاسبه سوپرهیت + فرمان به EEV شیر EEV Stepper Motor سنسور فشار Suction Pressure سنسور دما NTC روی ساکشن Power Temp Stepper Out Pressure یادآوری: نام ترمینالها و نوع ورودی فشار (4-20mA/دیجیتال) را از روی مدل دقیق و لیبل دستگاه چک کنید.
بهدلیل نوسان بازار، لطفاً قبل از خرید استعلام قیمت روز بگیرید.
سوالات متداول (FAQ)
✔️ SEC611 برای چه سیستمهایی مناسب است؟
✔️ برق ورودی SEC611 چیست؟
✔️ SEC611 چگونه سوپرهیت را کنترل میکند؟
✔️ سنسور دما کجا نصب شود؟
✔️ اگر جهت باز/بسته شدن شیر اشتباه بود چه کنیم؟
✔️ تفاوت کلی SEC611 با SEC630 و SEC650 چیست؟
✔️ آیا SEC611 جایگزین کنترلرهای سردخانه (دیفراست/فن/آلارم) است؟
✔️ تنظیم سوپرهیت پیشنهادی چقدر است؟
