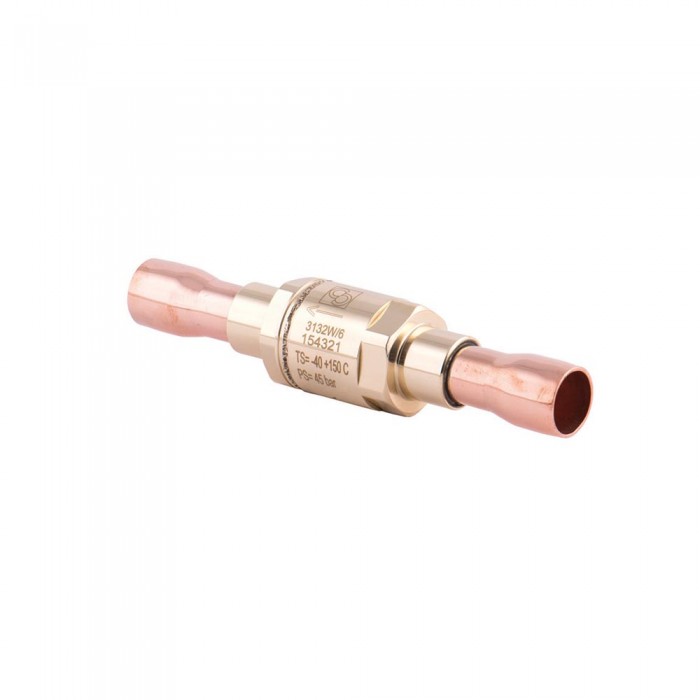

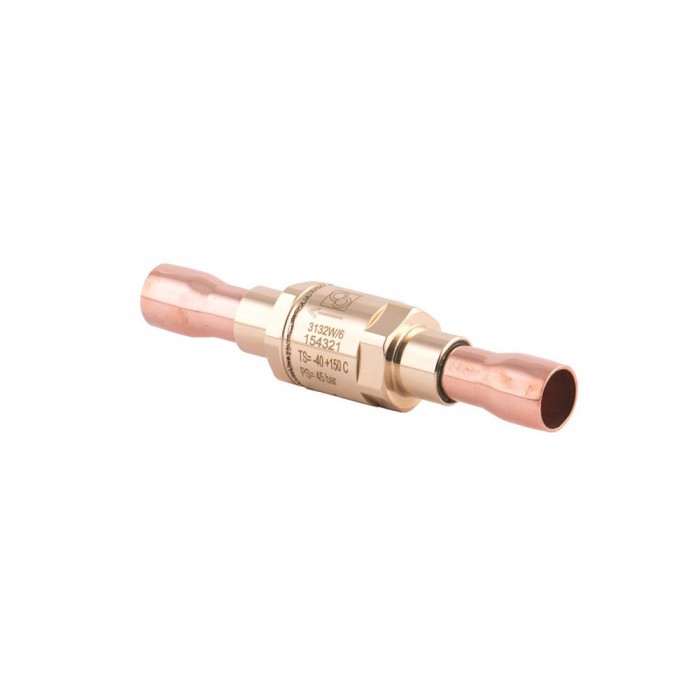

شیر یکطرفه مستقیم (Inline Check Valve)
حفاظت مدار تبرید با جلوگیری از برگشت گاز مبرد — مناسب خطوط مایع و دشارژ در سیستم‌های DX، سردخانه و چیلر
شیر یکطرفه مستقیم با مکانیزم فنر-دیسک تنها اجازه عبور جریان در یک جهت را می‌دهد. هنگامی که اختلاف فشار (ΔP) از مقدار آستانه تجاوز کند، دیسک از نشیمن جدا شده و مسیر باز میشود؛ با کاهش دبی/ΔP روی سیت می‌نشیند و برگشت مبرد را مسدود می‌کند. استفاده از این شیر، از پدیده‌های آسیب‌زا مانند liquid return و برگشت پالس‌های فشار به کمپرسور جلوگیری می‌کند.
۵ مزیت کلیدی
- ۱) حفاظت کمپرسور: حذف برگشت جریان و جلوگیری از ضربات هیدرولیکی.
- ۲) افت فشار پایین: طراحی مستقیم با Kv بالا برای دبی‌های بیشتر.
- ۳) پاسخ نرم: حداقل ΔP بازشدن 0.03…0.06 bar (مدل‌محور).
- ۴) نصب متنوع: اتصال ODS جوشی یا Flare رزوه‌ای.
- ۵) دوام بالا: متریال سازگار با مبرد/روغن و دمای کاری -40…+150°C.
توضیح مهندسی و نکات نصب
بهداشت مدار: نصب فیلتر درایر و پوسته فیلتر قبل از شیر، از گیرکردن دیسک/سیت به‌علت ذرات جلوگیری می‌کند. پایش رطوبت/حباب با سایتگلاس مفید است.
جایابی: روی خط مایع پس از رسیور برای جلوگیری از برگشت به کندانسور؛ روی خط دشارژ خروجی کمپرسور جهت جلوگیری از برگشت فشار به کمپرسور در خاموشی. رعایت فلش بدنه الزامی است.
پایداری مکانیکی: استفاده از لرزهگیر در کنار کمپرسور و مدیریت روغن با جداکننده روغن توصیه میشود. پایش ایمنی با سوئیچ فشار انجام گیرد.
لحیم/جوش ODS: از تماس مستقیم شعله با بدنه پرهیز کنید و قطعه را با پارچه مرطوب محافظت نمایید؛ پس از سردشدن، نشتی را با نیتروژن/فوم تست کنید.
