کار اصلی شیر یکطرفه Castel 3144W/17 چیست؟

ایجاد جریان یکطرفه و جلوگیری از برگشت گاز مبرد در خط مایع یا دشارژ؛ حفاظت از کمپرسور، اواپراتور و کندانسور در مدارهای DX، سردخانه و چیلر.

Kv و حداقل ΔP این مدل چقدر است؟

Kv=39 m³/h و حداقل اختلاف فشار لازم برای بازشدن کامل 0.04 bar است.

فشار و دمای کاری چیست؟

حداکثر فشار کاری PS=45 bar و تاییدیه UL برای MWP برابر 650 psi؛ بازه دمایی -40 تا +150°C.

این شیر با چه مبردهایی سازگار است؟

گروه A1 طبق ASHRAE 34:2019 شامل R22، R134a، R404A، R407C، R410A، R507 و نیز HFO/Blendهایی مانند R1234ze، R448A، R449A، R450A، R452A، R513A، R515A/B.

بهترین محل نصب کجاست؟

روی خط مایع یا دشارژ، با محور افقی و درپوش رو به بالا؛ جهت فلش حکشده روی بدنه رعایت شود و تمیزی مدار با فیلتر درایر حفظ گردد.

چطور از صدای Chatter جلوگیری کنیم؟

تأمین ΔP≥0.04 bar، انتخاب Kv متناسب با دبی و استفاده از فیلتر درایر برای پاکیزگی مدار.

آیا قابل سرویس میدانی است؟

بدنه هرمتیك و جوشی است؛ در صورت خرابی تعویض میشود.

چه قطعات مکملی پیشنهاد میشود؟

فیلتر درایر، لرزهگیر، جداکننده روغن، سوئیچ فشار و کنترلر سیستمهای برودتی.

چطور استعلام قیمت بدهم؟

از طریق واتساپ فروش یا صفحه تماس با ما.

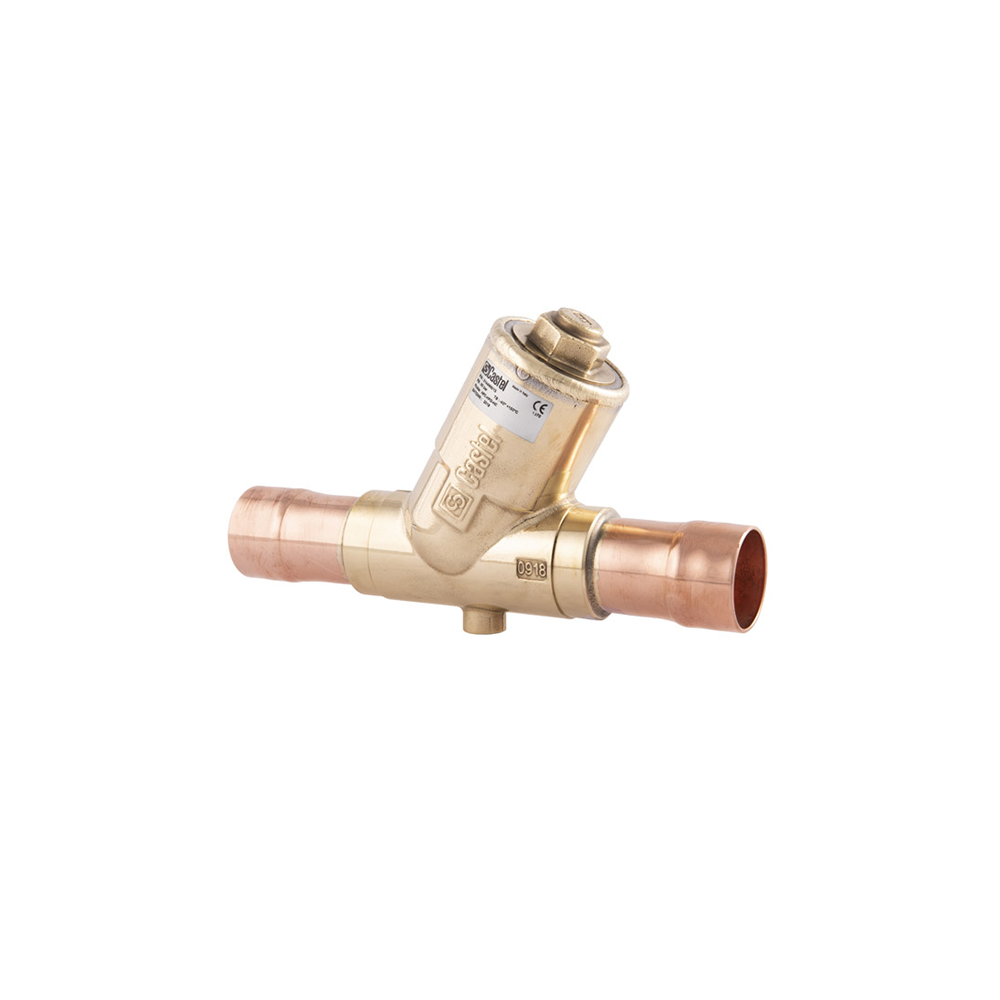

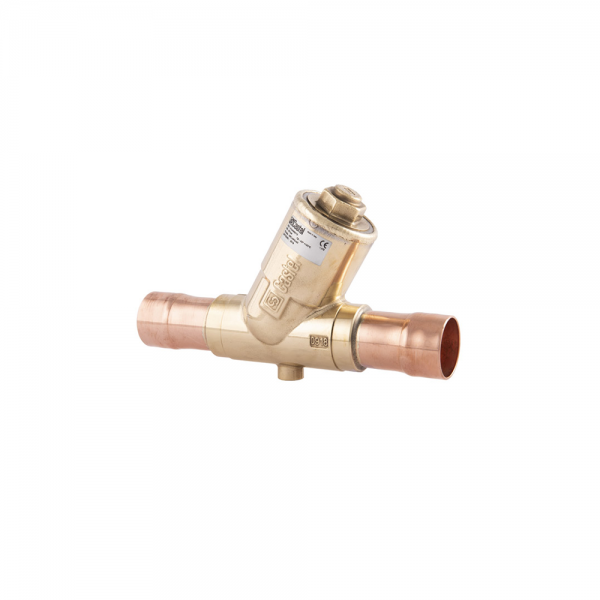

شیر یکطرفه مستقیم Castel 3144W/17 - سایز 2.1/8 اینچ

Name: شیر یکطرفه مستقیم کستل 3144W/17 | 2.1/8 جوشی ODS | Kv=39 | ΔP=0.04 bar | PS 45bar
Brand: کستل
SKU: 6859865
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️اتصال جوشی
✔️حفاظت مؤثر از کمپرسور
✔️تحمل فشار تا PS=45 bar
✔️جلوگیری از برگشت گاز مبرد
✔️ظرفیت عبوری بسیار بالا برای مدارهای پرظرفیت
✔️کنترل افت فشار را در دبی‌های بالا
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

شیر یکطرفه مستقیم کستل Castel — مدل 3144W/17

2.1/8 ODS (54mm) • Kv=39 m³/h • حداقل ΔP=0.04 bar • PS=45 bar • MWP(UL)=650 psi • TS=-40…+150°C

Castel 3144W/17 یک شیر یکطرفه مستقیم (Inline Check Valve) با اتصال جوشی 2.1/8 ODS است که برای جلوگیری از برگشت گاز مبرد در سامانه‌های برودتی صنعتی، سردخانه و چیلر‌های پرظرفیت به‌کار می‌رود. مقدار Kv=39 و ΔP مینیمم 0.04 bar، افت فشار پایین، بازشدن نرم و حذف پدیده Chatter را ممکن می‌کند. با PS=45 bar و تاییدیه MWP=650 psi، برای خط مایع و دشارژ گزینه‌ای ایمن و پایدار است.

? استعلام قیمت واتساپ ? تماس با ما

۵ مزیت کلیدی Castel 3144W/17

حفاظت مؤثر از کمپرسور با حذف برگشت جریان
Kv=39 m³/h → ظرفیت عبوری بسیار بالا برای مدارهای پرظرفیت
بازشدن کامل با ΔP=0.04 bar و کاهش صدای Chatter
تحمل فشار تا PS=45 bar و تاییدیه MWP=650 psi (UL)
کارکرد پایدار در بازه -40…+150°C

۱۰ ویژگی فنی (با اعداد دقیق)

ویژگی	مقدار
سایز اتصال	2.1/8 اینچ ODS (54 mm)
نوع اتصال	جوشی (Solder/ODS)
Kv (m³/h)	39
حداقل ΔP برای بازشدن کامل	0.04 bar
PS (bar)	45
MWP (psi, UL)	650
TS (°C)	-40 … +150
گروه مبردهای مجاز	A1 طبق ASHRAE 34:2019 (R22, R134a, R404A, R407C, R410A, R507, R1234ze, R448A, R449A, R450A, R452A, R513A, R515A/B)
الگوی نصب	محور افقی، درپوش رو به بالا، رعایت جهت فلش بدنه
کشور سازنده	ایتالیا (Castel Srl)

توضیح مهندسی دقیق

در سری 3144W، دیسک فنردار با رسیدن اختلاف فشار به 0.04 bar پایداراً باز می‌ماند و با کاهش دبی روی نشیمن آب‌بندی می‌کند تا برگشت جریان رخ ندهد. مقدار Kv=39 برای سایز 2.1/8 اینچ، افت فشار را در دبی‌های بالا کنترل کرده و از لرزش دیسک (Chatter) می‌کاهد. برای دوام مدار: استفاده از فیلتر درایر جهت حذف رطوبت/اسید، لرزه‌گیر برای کاهش تنش مکانیکی، جداکننده روغن در خط دشارژ و پایش با سوئیچ فشار توصیه می‌شود. کنترل دبی/ایزولاسیون نیز با گلوب ولو انجام‌پذیر است. این شیر با عملکرد صحیح، عمر کمپرسور و اجزایی چون اواپراتور/کندانسور و شیر انبساط (و سوزن شیر انبساط) را افزایش می‌دهد.

جدول مشخصات فنی Castel 3144W/17

مدل	نوع اتصال	سایز	Kv (m³/h)	Min ΔP (bar)	PS (bar)	MWP (psi)	TS (°C)	گروه مبرد	کشور سازنده	قیمت
3144W/17	جوشی ODS	2.1/8"	39	0.04	45	650	-40…+150	A1 (مطابق ASHRAE 34:2019)	ایتالیا	— (استعلام)

جدول مقایسه‌ای سری 3144W

مدل	سایز اتصال	نوع اتصال	Kv (m³/h)	Min ΔP (bar)	PS (bar)	MWP (psi)	TS (°C)	کشور سازنده
3144W/9	1.1/8"	ODS جوشی	10.4	0.04	50	650	-40…+150	ایتالیا
3144W/11	1.3/8"	ODS جوشی	15.6	0.04	45	650	-40…+150	ایتالیا
3144W/13	1.5/8"	ODS جوشی	27	0.04	45	650	-40…+150	ایتالیا
3144W/17	2.1/8"	ODS جوشی	39	0.04	45	650	-40…+150	ایتالیا
