کار اصلی شیر یکطرفه Castel 3144W/9 چیست؟

ایجاد جریان یکطرفه و جلوگیری از برگشت مبرد در خط مایع یا دشارژ؛ حفاظت از کمپرسور، اواپراتور و کندانسور در مدارهای DX، سردخانه و چیلر.

Kv و حداقل ΔP این مدل چقدر است؟

Kv=10.4 m³/h و حداقل اختلاف فشار لازم برای بازشدن کامل 0.04 bar است.

فشار و دمای کاری چیست؟

PS=50 bar و MWP (UL)=650 psi؛ بازه دمایی -40 تا +150°C.

سازگاری با چه مبردهایی ذکر شده است؟

گروه A1 طبق ASHRAE 34:2019 مانند R22، R134a، R404A، R407C، R410A، R507 و برخی HFO/Blendها؛ برای جزئیات به صفحه محصول کستل مراجعه کنید.

بهترین محل نصب کجاست؟

روی خط مایع یا دشارژ، با محور افقی و درپوش رو به بالا؛ جهت فلش بدنه رعایت شود.

چطور از صدای Chatter جلوگیری کنیم؟

تأمین ΔP≥0.04 bar، انتخاب Kv متناسب با دبی و استفاده از فیلتر درایر برای پاکیزگی مدار.

آیا قابل سرویس میدانی است؟

بدنه هرمتیك است؛ در صورت خرابی تعویض میشود.

چه قطعات مکملی پیشنهاد میشود؟

فیلتر درایر، لرزهگیر، جداکننده روغن، سوئیچ فشار و کنترلر سیستمهای برودتی.

از کجا استعلام قیمت بدهم؟

از طریق واتساپ فروش یا صفحه تماس با ما.

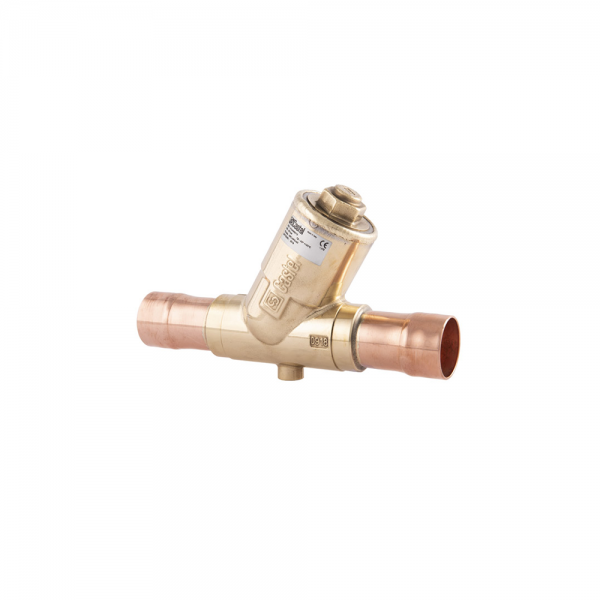

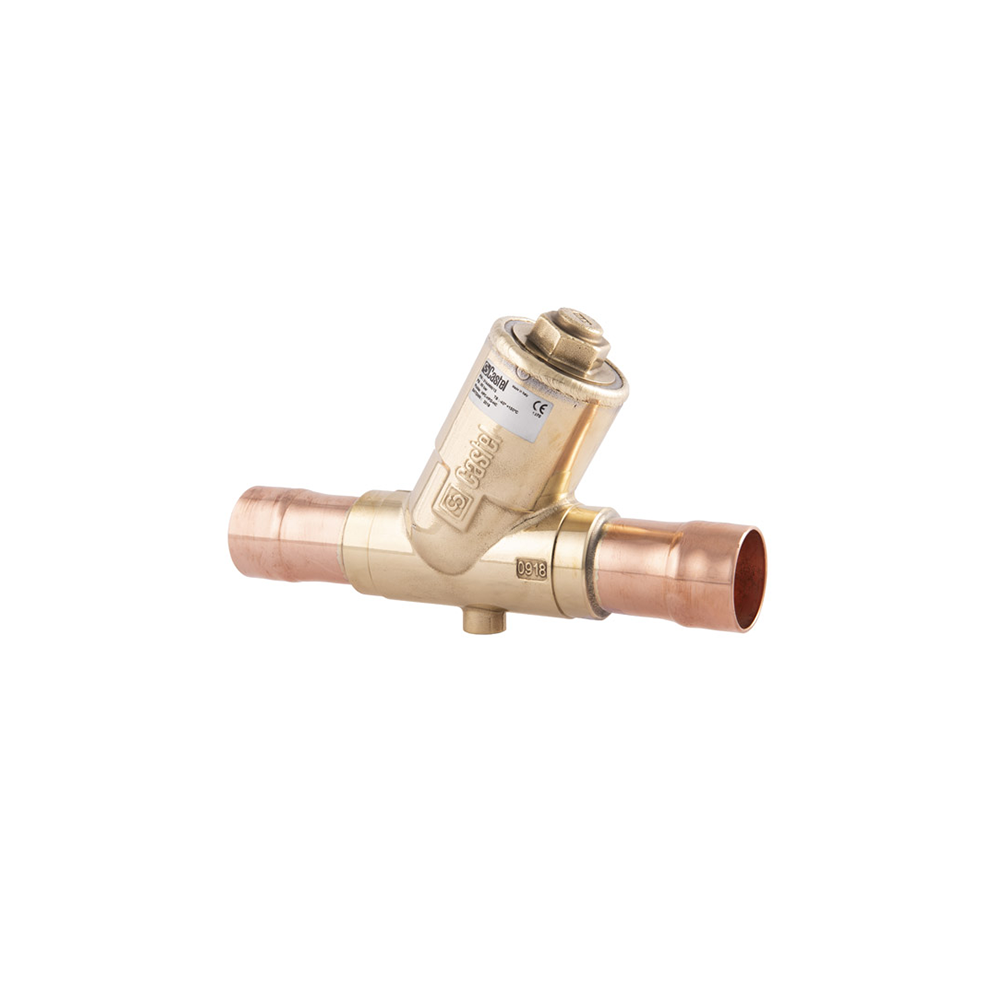

شیر یکطرفه مستقیم Castel 3144W/9 - سایز 1.1/8 اینچ

Name: شیر یکطرفه مستقیم کستل 3144W/9 | 1.1/8 جوشی ODS | Kv=10.4 | ΔP=0.04 bar | PS 50bar
Brand: کستل
SKU: 6859692
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️اتصال جوشی
✔️حفاظت مؤثر از کمپرسور
✔️کارکرد پایدار
✔️حذف برگشت جریان
✔️ ظرفیت عبوری مناسب
✔️جلوگیری از برگشت گاز مبرد
✔️حفاظت از کمپرسور
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

شیر یکطرفه مستقیم کستل Castel — مدل 3144W/9

1.1/8 ODS • Kv=10.4 m³/h • حداقل ΔP=0.04 bar • PS=50 bar • MWP(UL)=650 psi • TS=-40…+150°C

Castel 3144W/9 یک شیر یکطرفه مستقیم (Inline Check Valve) با اتصال جوشی 1.1/8 ODS است که برای جلوگیری از برگشت گاز مبرد در سامانه‌های برودتی و چیلر‌ها کاربرد دارد. با Kv=10.4 و ΔP مینیمم 0.04 bar، افت فشار کنترل‌شده و عملکرد پایدار حاصل می‌شود. محدوده فشار/دما (PS=50 bar، MWP=650 psi، -40…+150°C) استفاده ایمن در خط مایع یا دشارژ را فراهم می‌کند.

? استعلام قیمت واتساپ ? تماس با ما

۵ مزیت کلیدی Castel 3144W/9

حفاظت مؤثر از کمپرسور با حذف برگشت جریان
Kv=10.4 m³/h → ظرفیت عبوری مناسب برای مدارهای متوسط تا پرظرفیت
بازشدن کامل با ΔP=0.04 bar و کاهش صدای Chatter
تحمل فشار تا PS=50 bar و MWP(UL)=650 psi
کارکرد پایدار در بازه -40…+150°C

۱۰ ویژگی فنی (با اعداد دقیق)

ویژگی	مقدار
سایز اتصال	1.1/8 اینچ ODS (≈ 28.6 mm)
نوع اتصال	جوشی (Solder/ODS)
Kv (m³/h)	10.4
حداقل ΔP برای بازشدن کامل	0.04 bar
PS (bar)	50
MWP (psi, UL)	650
TS (°C)	-40 … +150
گروه مبردهای مجاز	A1 طبق ASHRAE 34:2019 (R22, R134a, R404A, R407C, R410A, R507، …)
الگوی نصب	محور افقی، درپوش رو به بالا، رعایت جهت فلش بدنه
کشور سازنده	ایتالیا (Castel Srl)

توضیح مهندسی دقیق

دیسک فنردار سری 3144W با رسیدن اختلاف فشار به 0.04 bar پایداراً باز می‌شود و با کاهش دبی روی نشیمن آب‌بندی می‌کند تا برگشت جریان رخ ندهد. مقدار Kv=10.4 برای سایز 1.1/8 اینچ، افت فشار را در دبی‌های بالاتر کنترل کرده و از لرزش دیسک (Chatter) می‌کاهد. برای دوام مدار: استفاده از فیلتر درایر جهت حذف رطوبت/اسید، لرزه‌گیر برای کاهش تنش مکانیکی، جداکننده روغن در خط دشارژ و پایش با سوئیچ فشار توصیه می‌شود. کنترل دبی/ایزولاسیون نیز با گلوب ولو انجام‌پذیر است. این شیر با عملکرد صحیح، عمر کمپرسور و اجزایی چون اواپراتور/کندانسور و شیر انبساط (و سوزن شیر انبساط) را افزایش می‌دهد.

جدول مشخصات فنی Castel 3144W/9

مدل	نوع اتصال	سایز	Kv (m³/h)	Min ΔP (bar)	PS (bar)	MWP (psi)	TS (°C)	گروه مبرد	کشور سازنده	قیمت
3144W/9	جوشی ODS	1.1/8"	10.4	0.04	50	650	-40…+150	A1 (مطابق ASHRAE 34:2019)	ایتالیا	— (استعلام)

جدول مقایسه‌ای سری 3144W

مدل	سایز اتصال	نوع اتصال	Kv (m³/h)	Min ΔP (bar)	PS (bar)	MWP (psi)	TS (°C)	کشور سازنده
3132W/7	7/8"	ODS جوشی	5.0	0.04	50	725*	-40…+150	ایتالیا
3144W/9	1.1/8"	ODS جوشی	10.4	0.04	50	650	-40…+150	ایتالیا
3144W/11	1.3/8"	ODS جوشی	15.6	0.04	45	650	-40…+150	ایتالیا
