جک پنوماتیک
جک پنوماتیک در سیستمهای هوای فشرده
جک پنوماتیک یا سیلندر پنوماتیک عملگر اصلی در سیستمهای هوای فشرده است که وظیفه دارد فشار هوای فشرده را به حرکت خطی مکانیکی تبدیل کند. در بسیاری از ماشینآلات صنعتی، خطوط بستهبندی، اتوماسیون و سیستمهای مونتاژ، جک پنوماتیک به عنوان عنصر اصلی حرکت رفت و برگشتی استفاده میشود.
ساختار جک پنوماتیک
- بدنه سیلندر: محفظهای که پیستون در آن حرکت میکند (معمولاً آلومینیوم یا استیل)
- پیستون: قطعه داخلی که نیروی حاصل از فشار هوا را دریافت میکند
- میله (Rod): انتقالدهنده حرکت پیستون به بیرون
- درپوشهای جلو و عقب: نگهدارنده و محل آببندی و نصب اتصالات
- اورینگها و پکینگها: برای آببندی داخلی و جلوگیری از نشتی هوا
- پورتهای ورودی/خروجی هوا: برای اتصال به شیر پنوماتیک و شبکه هوای فشرده
- ضربهگیرها: برای کاهش ضربه در انتهای کورس (در بسیاری از مدلها)
نحوه عملکرد جک پنوماتیک
- هوای فشرده از طریق شیر پنوماتیک وارد یکی از پورتهای سیلندر میشود.
- فشار هوا بر سطح پیستون اعمال شده و آن را در داخل سیلندر جابهجا میکند.
- میله پیستون همراه با پیستون حرکت کرده و نیروی خطی را به مکانیزم بیرونی منتقل میکند.
- با تعویض جهت جریان هوا، جک در جهت مخالف حرکت کرده و به موقعیت اولیه باز میگردد.
انواع جکهای پنوماتیک
۱. جک پنوماتیک یکطرفه (Single Acting)
- حرکت در یک جهت با فشار هوا
- بازگشت با فنر داخلی یا وزن بار
- مناسب برای کاربردهای ساده مثل هلدادن، قفلکردن یا خروج قطعه

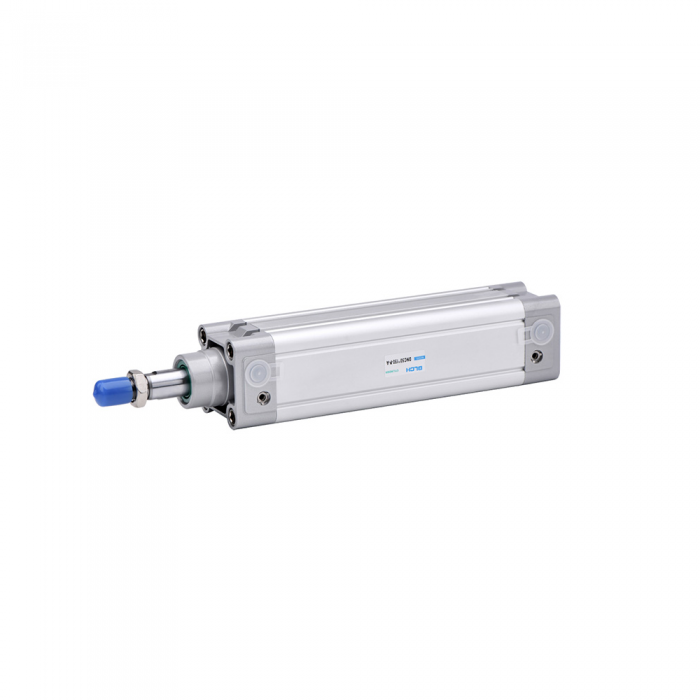

۲. جک پنوماتیک دوطرفه (Double Acting)
- حرکت در هر دو جهت با فشار هوا
- دقت و کنترل بیشتر روی سرعت و موقعیت
- پرکاربردترین نوع سیلندر در اتوماسیون صنعتی

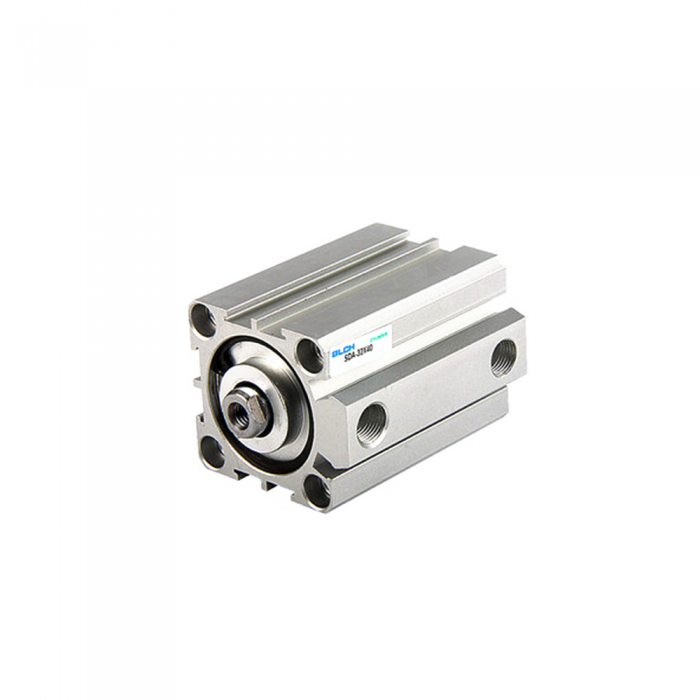

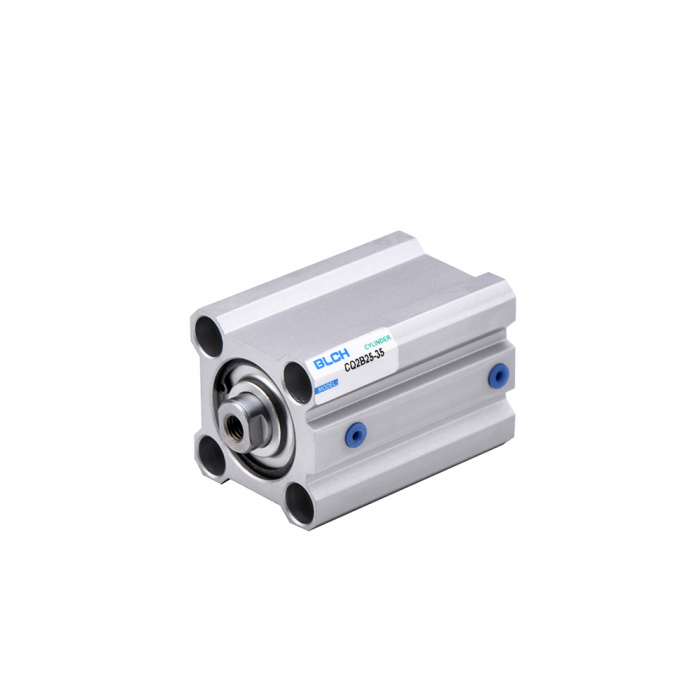

۳. سیلندر کامپکت (Compact Cylinder)
- ابعاد کوتاه با کورس محدود
- مناسب فضاهای محدود در ماشینآلات
۴. سیلندر قلمی (Mini / Round / Rodless Type)
- بدنه باریک و سبک
- مناسب تجهیزات کوچک، سنسورهای مکانیکی و مکانیزمهای سبک
۵. سیلندر بدون میله (Rodless Cylinder)
- حرکت طولانی در طول سیلندر با حفظ ابعاد ظاهری کوتاهتر
- مناسب خطوط جابهجایی و پیکاَندپلیس (Pick & Place)
کاربرد جکهای پنوماتیک
- خطوط بستهبندی و لیبلزنی
- سیستمهای مونتاژ و سورتر
- ماشینآلات چاپ و برش
- سیستمهای قفل، گیره و فیکسچر
- اتوماسیون پنوماتیک در خطوط تولید مواد غذایی، دارویی و صنایع سبک
مزایای جک پنوماتیک
- سرعت بالا و پاسخ سریع
- ساختار ساده و نگهداری آسان
- ایمنی بالا در محیطهای صنعتی (بدون خطرات برق فشارقوی یا روغن داغ)
- قابلیت کار در محیطهای آلوده، مرطوب و با گرد و غبار
- هزینه اولیه و تعمیرات کمتر نسبت به سیستمهای هیدرولیک در بسیاری کاربردها
نکات مهندسی در انتخاب جک پنوماتیک
- قطر پیستون: تعیینکننده نیروی خروجی (بر اساس فشار شبکه و بار مورد نیاز)
- کورس حرکت: متناسب با جابهجایی لازم در مکانیزم
- نوع عملکرد: یکطرفه یا دوطرفه
- نوع نصب: فلنجی، پایهای، مفصلی، انتهایی و…
- محدوده فشار کاری: معمولاً بین 6 تا 10 بار
- کیفیت آببندی: متناسب با دما، رطوبت و شرایط محیطی
جمعبندی
جک پنوماتیک یکی از اصلیترین اجزای تجهیزات پنوماتیک و اتوماسیون صنعتی است که امکان ایجاد حرکت خطی سریع، تکرارپذیر و قابل اعتماد را فراهم میکند. انتخاب صحیح قطر، کورس، نوع عملکرد و نحوه نصب جک، در کنار طراحی صحیح سیستم هوای فشرده، نقش کلیدی در افزایش راندمان، کاهش استهلاک و بهبود کیفیت فرآیند دارد.
