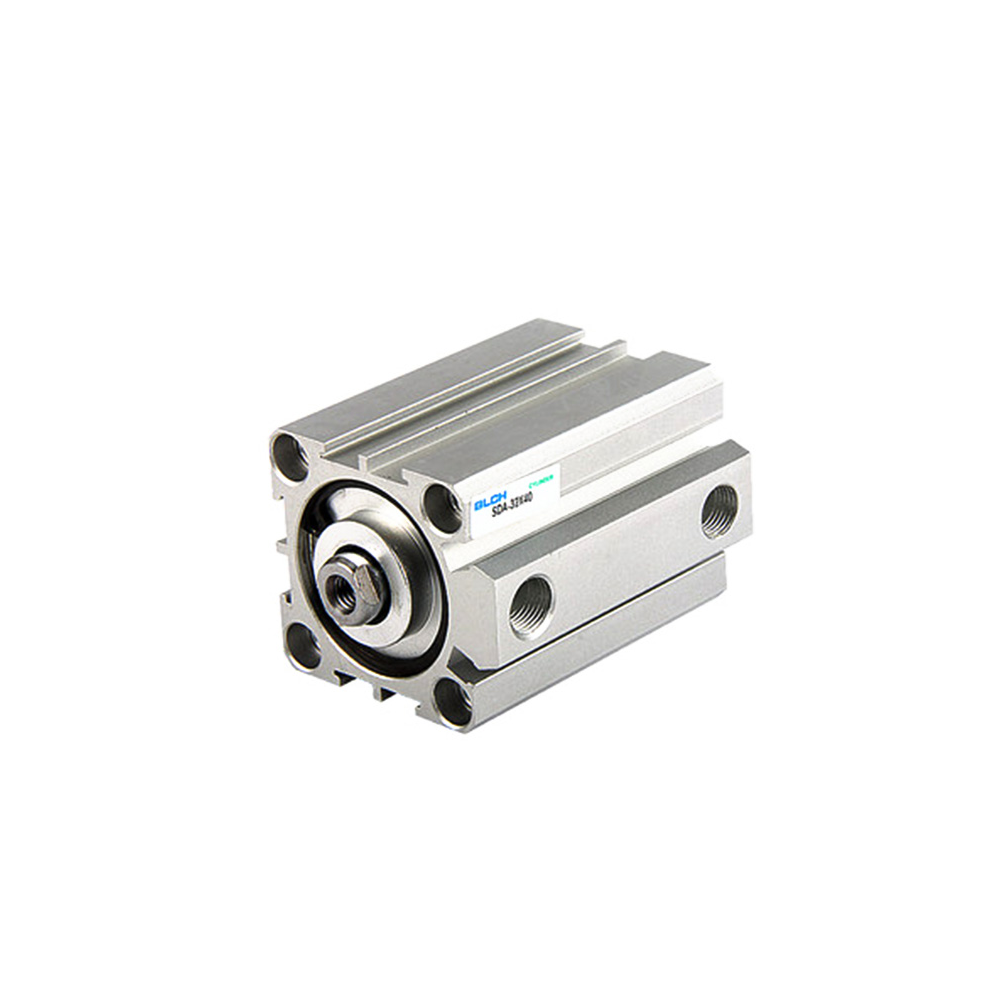

جک پنوماتیک کامپکتBLCH-مدلSDA
اشتراک گذاری
اشتراک گذاری در شبکه های اجتماعی:
آدرس کوتاه شده‌ی صفحه:

جک پنوماتیک کامپکتBLCH-مدلSDA

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️ضخامت کم و نصب سریع
✔️دارای مقاومت سایشی بالا
✔️شیارهای جانبی برای سنسور مغناطیسی
✔️ سیم‌کشی تمیز و نصب سریع
✔️بدنهٔ آلومینیوم سخت‌آنودایز با دوام طولانی
✔️ابعاد تخت و فشرده برای کابینت‌ها
✔️پایداری مکانیکی و تراز بهتر در بارهای جانبی
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
SDA, Compact Cylinder, مینی سیلندر تخت, سیلندر کامپکت, SDAD, SDAJ, SDAT, SDAW, SSA, STA, Double Acting, Single Acting, 0.1~0.9MPa, Proof 1.35MPa, -5~70°C, Cushion, Port 1/8 1/4 3/8 1/2, Aluminum Body, Sensor Slot

SIGMA:ENTITY=product;TYPE=pneumatic_cyl;SERIES=SDA;FORM=compact;P_RANGE=0.1~0.9MPa;P_PROOF=1.35MPa;TEMP=-5~70C;PORT=1/8|1/4|3/8|1/2;BODY=Al;URL=/product/pneumatic/compact/sda-series

SDA Series | سیلندر کامپکت تخت

ضخامت کم · نصب سریع · کوشن انتهایی · اسلات سنسور · پورت‌های 1/8 تا 1/2 اینچ

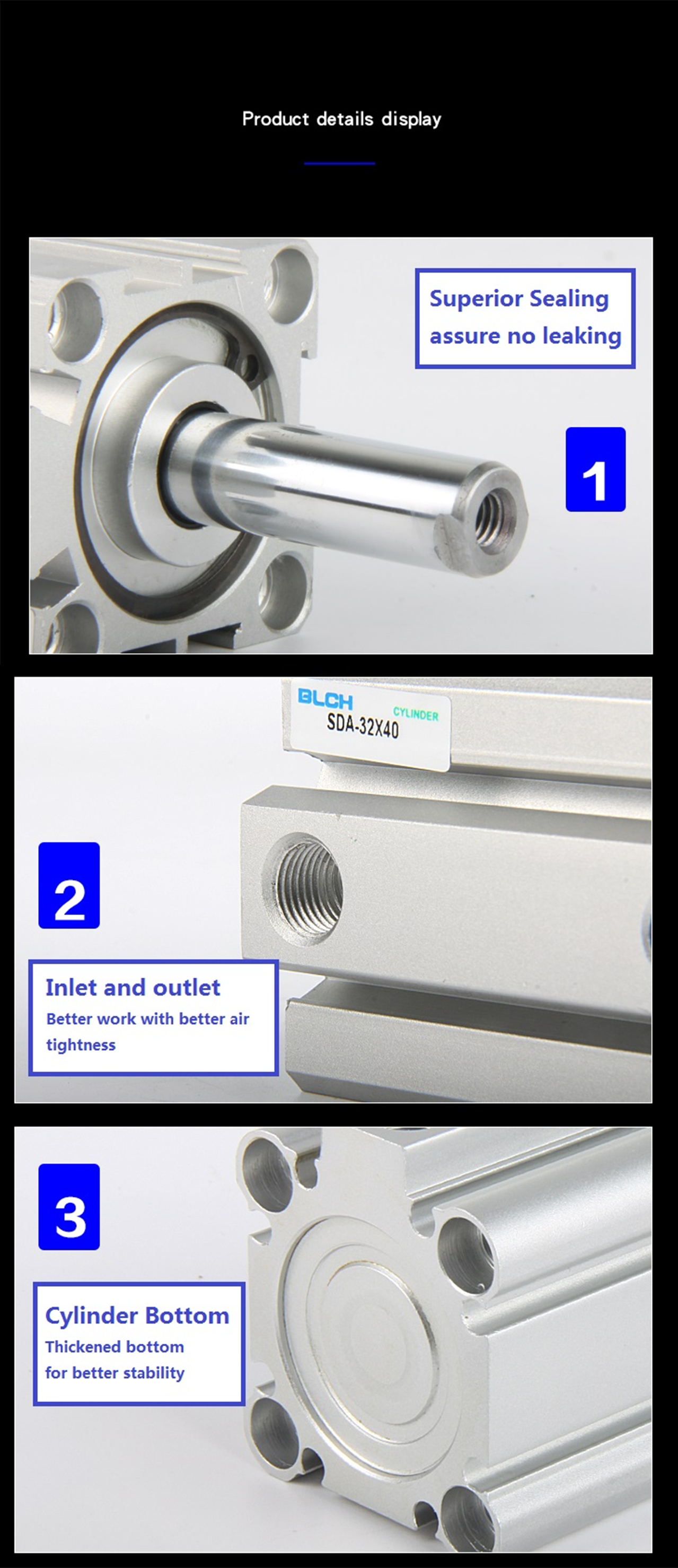

سری SDA برای نقاطی طراحی شده که ارتفاع و عمق نصب محدود است. هستهٔ بدنه آلومینیومی با hard anodizing مقاومت سایشی بالایی فراهم می‌کند و کوشن در انتهاها، ضربهٔ توقف را جذب می‌کند. شیارهای جانبی برای سنسور مغناطیسی، مانتینگ را تمیز و دقیق می‌سازد. رنج فشار 0.1~0.9MPa (با Proof 1.35MPa) و بازهٔ دمایی −5~70°C، این سیلندر را برای کلَمپ، استاپر، Pick & Place و جابه‌جایی قطعات ایده‌آل می‌کند.

۵ مزیت کلیدی

  • ابعاد تخت و فشرده برای کابینت‌ها و فیکسچرهای کم‌جا.
  • کوشن انتهایی برای کاهش شوک و صدا.
  • اسلات آمادهٔ سوئیچ؛ سیم‌کشی تمیز و نصب سریع.
  • بدنهٔ آلومینیوم سخت‌آنودایز با دوام طولانی.
  • تنوع مدل: Double/Single Acting، Double Rod، Adjustable/Double-End/Deplex.

۱۰ ویژگی فنی

  1. Operating Pressure: 0.1~0.9 MPa (Single-acting از 0.2MPa).
  2. Proof Pressure: 1.35 MPa.
  3. Operating Temperature: −5~70°C.
  4. Cushion: Fixed/Rubber در انتهاها.
  5. Port Size: 1/8″, 1/4″, 3/8″, 1/2″ (وابسته به سایز بور).
  6. Body: Aluminum alloy, hard-anodized bore.
  7. Sensor Mount: Magnetic switch slots پیرامون بدنه.
  8. Acting Types: Double-acting و Single-acting (Push/Pull).
  9. Variants: SDA, SDAD, SSA, STA, SDAT, SDAW, SDAJ (double rod, duplex, adjustable stroke...).
  10. Mounting: Compact face mounting با پیچ‌های رزوه‌ای استاندارد.

جدول مشخصات (Specification)

فیلد مقدار یادداشت
Operating Pressure 0.1~0.9 MPa Single-acting از 0.2 MPa
Proof Pressure 1.35 MPa —
Operating Temperature −5~70°C هوای خشک و تمیز
Cushion Fixed/Rubber انتهایی
Port Size 1/8, 1/4, 3/8, 1/2 inch به تناسب بور
Body Material Aluminum alloy Hard-anodized bore
Sensor Slot Magnetic switch groove روی بدنه
Acting Types Double / Single (Push/Pull) —

کد سفارش (Ordering Code)

سری نمونه مدل توضیح
SDA SDA50×50-B Standard؛ رزوه بیرونی (B)
SDAD SDAD32×20 Double Rod
SSA/STA SSA20×10 / STA20×10 Single-Acting Push / Pull
SDAT SDAT25×2×10 Duplex Type
SDAW SDAW25×10 Duplex-End Type
SDAJ SDAJ32×(10–30) Adjustable Stroke

مقایسهٔ کوتاه سیلندرهای تخت

سری فرم بدنه تنوع اکشن پورت کاربری نمونه
SDA Compact (تخت) Double / Single (Push/Pull) 1/8–1/2 کلمپ، استاپر، Pick & Place
SDAJ Compact Adjustable Stroke 1/8–1/2 تنظیم کورس روی فیکسچر
SDAD Double Rod Double Acting 1/8–1/2 پوزیشنینگ متقارن

سوالات متداول

1) چرا SDA برای فضاهای محدود مناسب است؟

به علت ضخامت کم (فرم تخت) و مانتینگ روبه‌رو/کناری.

2) تفاوت SSA و STA چیست؟

SSA تک‌طرفه Push (گسترش فنری) و STA تک‌طرفه Pull (بازگشت فنری) است.

3) Double Rod چه مزیتی دارد؟

پایداری مکانیکی و تراز بهتر در بارهای جانبی.

4) چه سنسورهایی استفاده می‌شود؟

انواع سوئیچ مغناطیسی استاندارد متناسب با اسلات جانبی بدنه.

5) آیا نیاز به رگولاتور/لوبریکتور دارم؟

بله؛ برای افزایش عمر آب‌بندی‌ها و عملکرد نرم توصیه می‌شود.

6) محدودیت دمایی؟

−5 تا 70°C؛ برای محیط‌های سردتر، گریس و سیل ویژه لازم است.

7) انتخاب سایز پورت چگونه است؟

با توجه به دبی، طول مسیر و سایز بور؛ پورت بزرگ‌تر افت فشار را کم می‌کند.

8) نگهداشت دوره‌ای؟

بازرسی نشتی‌ها، پیچ‌ها، سلامت کوشن و تمیزی اسلات سنسور.
