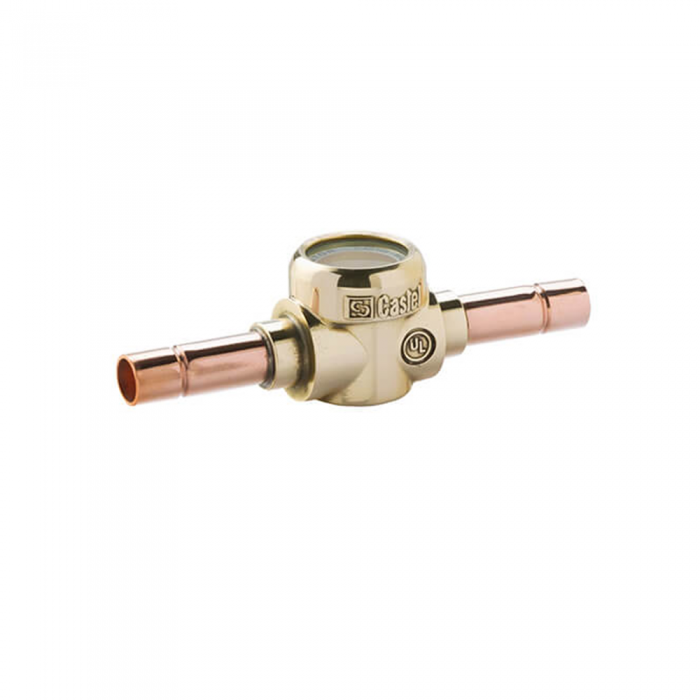

سایت گلاس تبرید (Sight Glass)
سایت گلاس یک نشانگر بصری است که در مسیر خط مایع نصب میشود تا تکنسین بتواند وضعیت جریان، وجود حباب و میزان رطوبت مدار را بررسی کند. وجود حباب مداوم در سایت گلاس معمولاً نشانه زیرخنکی ناکافی یا کمبود شارژ مبرد است؛ همچنین تغییر رنگ Indicator از سبز به زرد هشدار میدهد که مدار مرطوب شده و باید فیلتر درایر بررسی یا تعویض شود. نصب صحیح سایت گلاس پس از پوسته فیلتر و پیش از اواپراتور، عیب‌یابی مدار را سریع و دقیق میکند.
۵ مزیت کلیدی سایت گلاس
- ۱) مانیتورینگ فوری: مشاهده مستقیم جریان و حباب‌های خط مایع.
- ۲) تشخیص رطوبت: Indicator رنگی (سبز/زرد) برای وضعیت خشک/مرطوب.
- ۳) تسریع عیب‌یابی: کمک به تشخیص کمبود شارژ، گرفتگی فیلتر یا افت فشار غیرعادی.
- ۴) حفاظت تجهیزات: پیشگیری از آسیب به شیر انبساط و کمپرسور.
- ۵) نصب آسان: در انواع اتصال ODS و Flare با سایزهای رایج.
توضیح مهندسی و نکات نصب
سایت گلاس باید در مقطع افقی و روی خط مایع پس از فیلتر درایر نصب شود تا ذرات گیر افتاده باعث خطای قرائت نشوند. وجود لرزه‌گیر کنار کمپرسور از انتقال ارتعاش به بدنه شیشه‌ای جلوگیری میکند. برای پایداری روغن و کیفیت مکش، استفاده از جداکننده روغن در دشارژ توصیه میشود و پایش مدار با سوئیچ فشار و کنترلر سیستم‌های برودتی کامل می‌گردد. در سامانه‌های آبی، اواپراتور شل اندتیوب و در سردخانه‌ها اواپراتور مخصوص کاربرد دارد. در صورت مشاهده حباب دائمی، ابتدا Subcooling را بررسی کنید، سپس شارژ گاز مبرد، تمیزی فیلتر درایر و سقوط فشار را چک کنید.
مزایا و معایب
مزایا: تشخیص سریع وضعیت مدار، کمک به تنظیم شارژ، نصب ساده، هزینه پایین، افزایش اطمینان عملکرد.
معایب: قرائت وابسته به شرایط پایدار مدار (ممکن است در تغییرات گذرا گمراه‌کننده شود)، حساسیت به شوک مکانیکی، نیاز به دید مناسب و نور.
