سایتگلاس 3840/5 چه کاری انجام میدهد؟

جریان مایع مبرد را نشان میدهد و امکان تشخیص حباب (Flash Gas) را برای ارزیابی زیرسرد و سلامت مدار فراهم میکند. این مدل نشانگر رطوبت ندارد.

محل نصب بهینه کجاست؟

پس از فیلتر درایر و پیش از شیر انبساط (TXV/EXV) روی خط مایع، در زاویه دید مناسب سرویسکار.

مزیت اتصال جوشی (ODS) چیست؟

آببندی بسیار پایدار و افت فشار کم؛ برای خطوط با لرزش یا دبی متوسط مناسب است. اجرای دقیق لحیمکاری و نیتروژنپرج ضروری است.

حباب پایدار چه معنایی دارد؟

اغلب نشانه زیرسرد ناکافی کندانسور، کمبود شارژ مبرد یا افت فشار/گرفتگی است. Subcool و وضعیت فیلتر درایر بررسی شود.

با چه مبردهایی سازگار است؟

برای گروه ایمنی A1 طبق ASHRAE 34 شامل R134a، R22، R404A، R407C، R410A، R507، R1234ze و برخی مخلوطهای HFO+HFC مناسب است.

آیا برای چیلر مناسب است؟

بله؛ در چیلرهای هواخنک/آبخنک و سردخانهها وضعیت واقعی مایع ورودی به شیر انبساط را نمایش میدهد.

تفاوت سری 3840 با 3940 چیست؟

سری 3940 دارای Moisture Indicator رنگی است؛ سری 3840 فاقد اندیکاتور رطوبت بوده و اقتصادیتر است.

نکات کلیدی نصب چیست؟

نیتروژنپرج حین جوش، پرهیز از شعله مستقیم روی شیشه، خنککاری تدریجی، تست نشتی با نیتروژن و سپس وکیوم عمیق.

چگونه قیمت و موجودی را استعلام کنیم؟

از طریق واتساپ (+989981411401) یا فرم تماس MTM Part.

اگر رطوبت مدار اهمیت دارد چه کنیم؟

از مدلهای دارای MI مانند 3940/5 یا نسخههای فلر سری 3910/55 استفاده کنید.

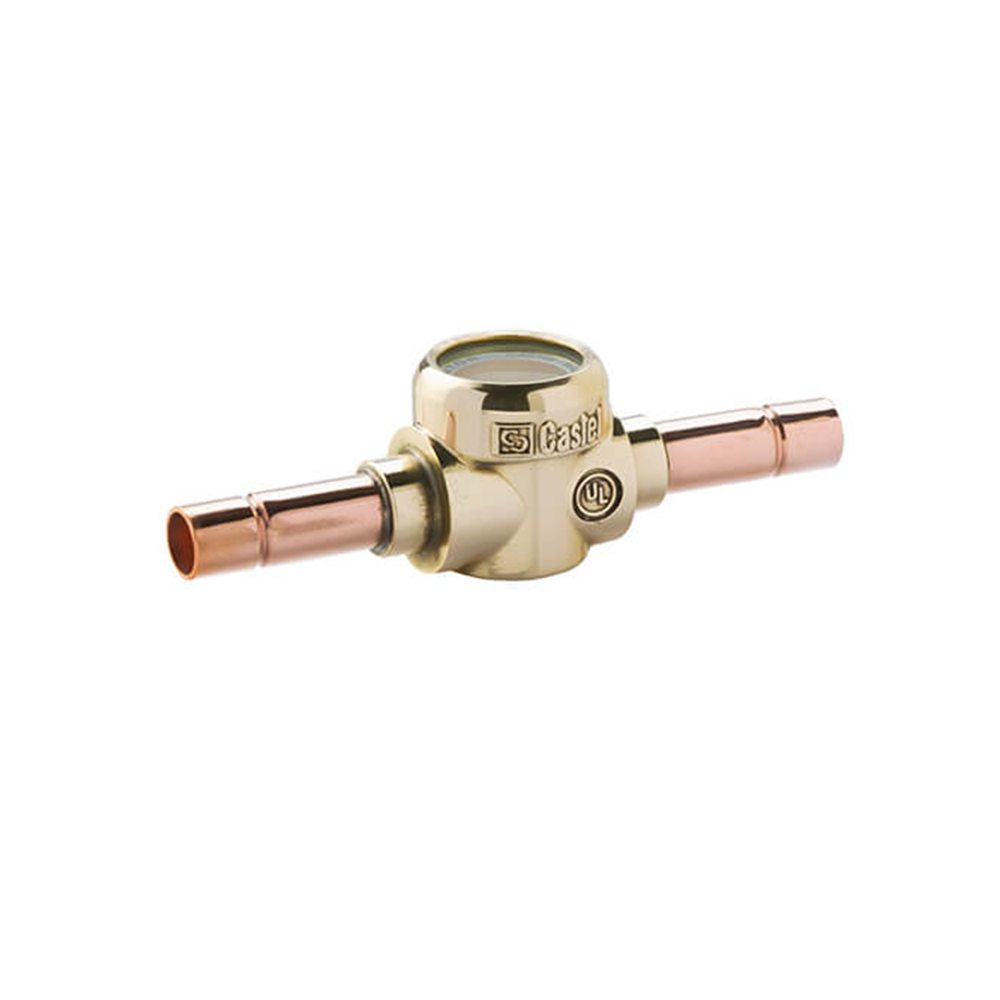

سایتCastel Glass سایز 5/8 اینچ

Name: سایتگلاس Castel مدل 3840/5 سایز 5/8 اینچ | اتصال جوشی (ODS) | بدون نشانگر رطوبت
Brand: کستل
SKU: 6840151
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️مدل 3840/5
✔️ اتصال جوشی
✔️بدون نشانگر رطوبت
✔️پایش بصری اقتصادی
✔️آب‌بندی جوشی پایدار
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

سایت‌گلاس (Sight Glass) Castel سایز 5/8 اینچ

مدل 3840/5 | اتصال جوشی (Solder/ODS) | بدون نشانگر رطوبت

قیمت: استعلامی | لطفاً پیش از خرید، موجودی و زمان تحویل را استعلام بگیرید.

واتساپ (استعلام قیمت)

نمایشگر مایع Castel 3840/5 پنجرهٔ بازرسی خط مایع با اتصال جوشی (ODS) است که امکان مشاهدهٔ جریان مایع مبرد و تشخیص حباب (Flash Gas) را فراهم می‌کند. این مدل Moisture Indicator ندارد؛ اگر نیاز به پایش رطوبت دارید، نسخه‌های دارای MI مانند 3940/5 یا فلر 3910/55 را در نظر بگیرید. کاربرد در سیستم‌های تبرید تجاری/صنعتی و چیلر.

توضیح مهندسی: جای‌گذاری روی خط مایع، نیتروژن‌پرج و تحلیل زیرسرد

چیدمان پیشنهادی: خروجی کندانسور ← فیلتر درایر ← سایت‌گلاس ← شیر انبساط ← اواپراتور. هنگام جوش، نیتروژن‌پرج داخلی انجام دهید تا اکسیداسیون داخل لوله رخ ندهد و افت فشار افزایش نیابد. پس از پایدار شدن مدار، حباب پایدار غالباً نشانهٔ زیرسرد ناکافی، کمبود شارژ یا افت فشار غیرعادی/گرفتگی است. انتخاب متریال جوش و اورینگ باید با گاز مبرد (مانند R134a، R22، R407C) و روغن سازگار باشد.

نکات حرفه‌ای: تمیزی داخل لوله، پرهیز از گرم‌کردن مستقیم شیشه، خنک‌کاری تدریجی؛ سپس تست نشتی با نیتروژن و وکیوم عمیق. در عیب‌یابی، وضعیت کندانسور/اواپراتور، عملکرد سوئیچ‌های فشار و تنظیم سوزن شیر انبساط نیز بررسی شود.

جدول مشخصات فنی Castel 3840/5

مشخصه	توضیحات
برند / کشور	Castel / ایتالیا
مدل (MPN)	3840/5
سایز اتصال	5/8 اینچ
نوع اتصال	جوشی (Solder/ODS)
نشانگر رطوبت	ندارد (Liquid Indicator)
فشار طراحی PS	50 bar (500 psi)
بازه دمای کاری TS	-40 تا +120 °C
سازگاری مبرد (A1)	R22, R134a, R404A, R407C, R410A, R507, R1234ze + مخلوط‌ها (R448A, R449A, R450A, R452A, R513A, R515A/B)
صفحه رسمی مدل	Castel 3840/5 (Official)
کاتالوگ محصولات Castel	Castel Products

مقایسه Sight Glass های Castel (سایز/اتصال/Indicator)

مدل	سایز/اتصال	Moisture Indicator	کاربری پیشنهادی	وضعیت قیمت
3840/5	5/8" • جوشی (ODS)	ندارد	پایش بصری اقتصادی، آب‌بندی جوشی پایدار	استعلامی
3940/5	5/8" • جوشی (ODS)	دارد (رنگی)	پایش جریان + کنترل رطوبت مدارهای حساس	استعلامی
3910/55	5/8" • فلر (SAE)	دارد (رنگی)	نصب/تعویض سریع فلر؛ مناسب سرویس‌های پرتکرار	استعلامی
3810/55	5/8" • فلر (SAE)	ندارد	نسخه فلر اقتصادی بدون اندیکاتور	استعلامی
