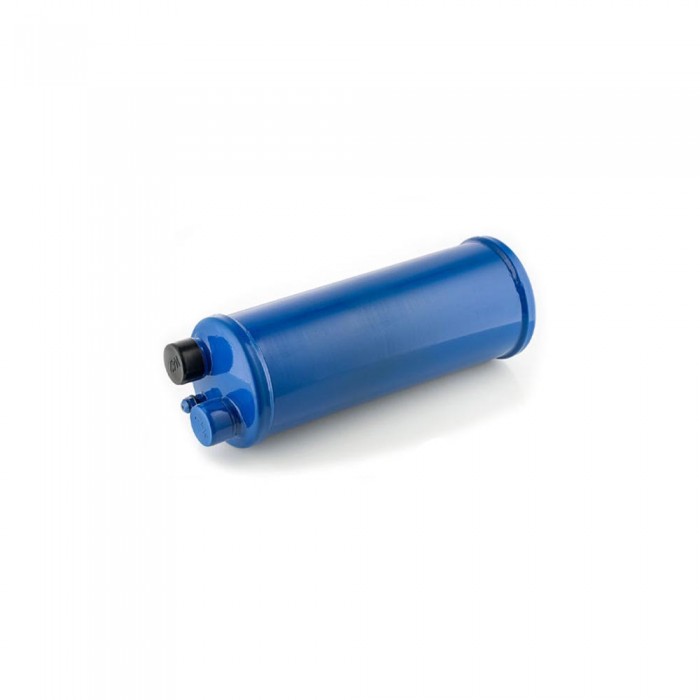

آکومولاتور خط مکش (مایعشکن)
آکومولاتور خط مکش (مایعشکن) در سیستمهای تبرید
آکومولاتور خط مکش یا مایعشکن یکی از مهمترین تجهیزات حفاظتی در سیستمهای تبرید است. وظیفه اصلی آن جلوگیری از ورود مبرد مایع به کمپرسور و محافظت از آن در برابر Liquid Floodback یا Liquid Slugging میباشد. ورود مایع به کمپرسور باعث:
- شکستگی شیرها (Valve Plates)
- خرابی سوپاپها و روتورها
- کاهش عمر روغن و آسیب یاتاقانها
- ضربه هیدرولیکی به کمپرسور
بههمین دلیل، استفاده از آکومولاتور در سردخانهها، چیلرها و سیستمهای تبرید حساس ضروری است.
ساختار آکومولاتور خط مکش
آکومولاتور معمولاً یک مخزن استوانهای عمودی است که در مسیر مکش کمپرسور نصب میشود. ساختار داخلی شامل:
- ورودی بالا (برای دریافت گاز/مایع)
- لوله U شکل داخلی برای عبور گاز
- سوراخهای کنترل جریان جهت برگشت تدریجی مایع
- خروجی بالا به سمت کمپرسور
- پورت بازگشت روغن به خط مکش کمپرسور
این طراحی باعث میشود مبرد مایع در پایین مخزن جمع شود و فقط گاز تا حد کنترلشده وارد کمپرسور شود.
نحوه عملکرد آکومولاتور (عملکرد مایعشکن)
هنگامی که مبرد مایع یا گاز اشباع از اواپراتور وارد خط مکش میشود:
- جریان وارد محفظه بزرگ آکومولاتور میشود و سرعت آن کاهش مییابد.
- مبرد مایع در قسمت پایین مخزن تهنشین میشود.
- فقط مبرد گازی از طریق بخش بالایی و لوله U شکل عبور میکند.
- مقدار کمی از مایع از طریق سوراخهای ریز بهآرامی تبخیر شده و همراه گاز وارد کمپرسور میشود.
- روغن جداشده نیز از طریق لوله برگشت روغن، به خط مکش بازمیگردد.
این فرآیند مانع وارد شدن مقدار زیاد مایع به کمپرسور میشود.
مزایای آکومولاتور خط مکش
- جلوگیری کامل از شکستگی قطعات کمپرسور
- افزایش عمر مفید کمپرسور
- حفاظت در زمان استارت اولیه سیستم
- محافظت هنگام برگشت مایع در بارهای سبک
- محافظت در زمان یخزدگی اواپراتور
- عملکرد پایدار حتی در تغییرات بار سرمایشی
ویژگیها
- ساختهشده از فولاد مقاوم با تست فشار
- دارای لوله U شکل داخلی برای هدایت جریان گاز
- دارای پورت برگشت روغن برای جلوگیری از تجمع روغن
- قابل استفاده با مبردهای R22، R404A، R134a، R410A و …
- مناسب برای انواع کمپرسورهای پیستونی، اسکرال و اسکرو
- نصب در خط مکش بلافاصله قبل از کمپرسور
- طراحی عمودی با حجمهای متفاوت بسته به ظرفیت سیستم
کاربردهای آکومولاتور
آکومولاتور در تمام سیستمهایی که احتمال برگشت مایع وجود دارد ضروری است:
- سردخانههای بالاصفر و زیرصفر
- تونل انجماد
- چیلرهای تراکمی اسکرال و اسکرو
- سیستمهای DX
- یخچال صنعتی و فروشگاهی
- سیستمهایی با لولهکشی طولانی یا اختلاف ارتفاع زیاد
- سیستمهای چنداواپراتوره
نشانههای نیاز به آکومولاتور
- برگشت روغن نامناسب به کمپرسور
- نوسان شدید فشار مکش
- صدای کوبش یا ضربه در کمپرسور (Slugging)
- آب شدن یخ روی اواپراتور و ریزش مایع به مکش
- کارکرد کمپرسور در بارهای بسیار کم
جمعبندی
آکومولاتور خط مکش یک تجهیز حیاتی برای محافظت از کمپرسور است. این قطعه با جلوگیری از ورود مایع به کمپرسور، از خراب شدن قطعات داخلی، کاهش عمر روغن و ضربه هیدرولیکی جلوگیری کرده و باعث افزایش طول عمر سیستم تبرید میشود. در سردخانهها، چیلرها و سیستمهای DX، انتخاب و نصب صحیح آکومولاتور یک اقدام ضروری برای پایداری سیستم است.
