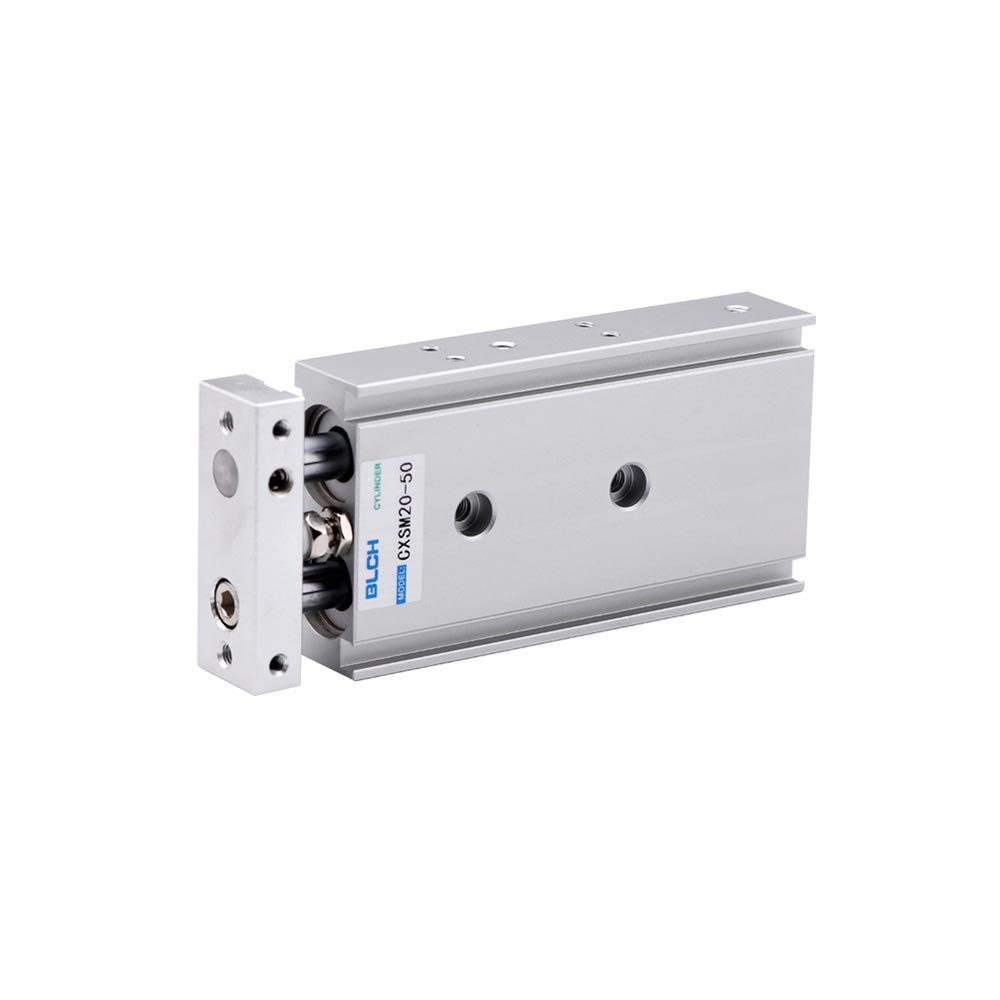

سیلندر پنوماتیک دو میله ای سری BLCH - مدل CXSM

  • برند: BLCH
  • کدکالا:
تماس بگیرید
✔️طراحی دو میله‌ای هم‌مرکز
✔️مقاوم در برابر لود جانبی
✔️پایداری جانبی بالا و ضدچرخش ذاتی
✔️انتخاب دقیق برای فیکسچرینگ
✔️بدنه آلیاژ آلومینیوم
✔️تنظیم‌پذیری دقیق موقعیت
✔️جذب ضربه با بافر لاستیکی دو سر
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

سیلندر دو میله ای, CXSM, Double Rod Cylinder, Twin Rod, BLCH, قطر 6 10 15 20 25 32, Double Acting, 0.7MPa, 0.15MPa, 0.1MPa, 0.05MPa, -10~60°C, 40μm Filtered Air, Rubber Buffer, Stroke Adjust 0-5mm, M5, 1/8, Aluminum Alloy, ضدچرخش, دقت موقعیت, فیکسچر, Pick-and-Place, MTM Part

SIGMA:ENTITY=product;TYPE=pneumatic_double_rod;SERIES=CXSM;BORE=6|10|15|20|25|32;P_MAX=0.7MPa;P_MIN=0.15|0.1|0.05MPa;TEMP=-10~60C;PORT=M5|1/8;BUFFER=rubber;STROKE_ADJ=0-5mm;FLUID=air40um;BODY=Al-alloy;URL=/product/pneumatic-cylinder/cxsm-double-rod-cylinder

سیلندر دو میله‌ای سری CXSM (Double Rod)

پایداری جانبی بالا و ضدچرخش ذاتی—انتخاب دقیق برای فیکسچرینگ، استاپ و مکانیزم‌های Pick-and-Place

۵ مزیت کلیدی

  1. ضدچرخش و مقاوم در برابر لود جانبی به‌کمک طراحی دو میله‌ای هم‌مرکز.
  2. جذب ضربه با بافر لاستیکی دو سر و کاهش سایش قطعات.
  3. تنظیم‌پذیری دقیق موقعیت با رِنج 0–5mm تنظیم کورس.
  4. بدنه آلیاژ آلومینیوم: وزن کم، استحکام مناسب و نصب آسان.
  5. سازگار با هوای فیلترشده 40µm برای حرکت روان و عمر بیشتر.

۱۰ ویژگی فنی

  • Acting: Double Acting (رفت و برگشت تحت فشار).
  • سیال: هوای تمیز فیلترشده با عنصر 40µm.
  • بیشینه فشار کاری: 0.7 MPa.
  • کمینه فشار کاری: 0.15 / 0.1 / 0.05 MPa (بسته به سایز).
  • بافر: Rubber Buffer در هر دو انتها.
  • رنج تنظیم کورس: 0–5 mm.
  • پورت‌ها: M5×0.8 و 1/8″ بر اساس سایز.
  • دمای محیط: −10 ~ 60°C (بدون یخ‌زدگی).
  • بدنه: Aluminum Alloy مقاوم و سبک.
  • سایز بورها: 6/10/15/20/25/32 mm.

مشخصات فنی سری CXSM

آیتم مقدار/گزینه توضیح
اندازه بور (mm) 6, 10, 15, 20, 25, 32 طبق دیتاشیت BLCH
Acting Type Double Acting دوطرفه
سیال کار Air (40μm filtered) هوای تمیز/خشک
فشار عملیاتی (حداکثر) 0.7 MPa —
فشار عملیاتی (حداقل) 0.15 / 0.1 / 0.05 MPa وابسته به سایز
بافر انتهایی Rubber Buffer هر دو سر
تنظیم کورس 0–5 mm فاین تیونینگ موقعیت
اندازه پورت M5×0.8, 1/8″ برحسب سایز بور
دمای محیط −10 ~ 60°C بدون یخ‌زدگی
جنس بدنه Aluminum Alloy وزن کم/استحکام مناسب

مقایسهٔ سریع سیلندرهای راهنمای‌دار/دو میله‌ای

مدل نوع راهنما/میله پایداری جانبی فضای نصب کاربری نمونه
CXSM (این صفحه) دو میله (Double Rod) بسیار بالا کمپکت فیکسچر دقیق، استاپر
TN دو میله (Twin Rod) بسیار بالا کمپکت Pick-and-Place، گیره
MGP راهنمای داخلی (Thin Rod) بالا کم‌عرض خطوط باریک اتوماسیون
نکتهٔ مهندسی: برای برآورد نیرو از رابطه F ≈ P·A استفاده کنید (A=مساحت پیستون). در کاربردهای استاپینگ و لود جانبی، انتخاب قطر بزرگ‌تر و تنظیم بافر لاستیکی برای جذب انرژی جنبشی توصیه می‌شود. کیفیت هوا را با فیلتر 40µm تضمین کنید.

سوالات متداول

۱) تفاوت CXSM با سیلندرهای تک‌میله چیست؟
دو میلهٔ موازی، مقاومت پیچشی/جانبی را بالا می‌برد و دقت موقعیت را بهبود می‌دهد؛ برای فیکسچر و استاپینگ ایده‌آل است.
۲) بازه فشار و دما؟
تا 0.7MPa و حداقل 0.15/0.1/0.05MPa (بسته به سایز)؛ دمای محیط −10~60°C.
۳) چه کیفیت هوایی لازم است؟
هوا پس از فیلتر 40µm؛ رطوبت و آلودگی کم باعث افزایش عمر می‌شود.
۴) آیا ضربه انتهایی کنترل می‌شود؟
بله، با بافر لاستیکی دو سر برای جذب انرژی در انتهای کورس.
۵) رنج تنظیم کورس؟
0–5 میلی‌متر جهت فاین‌تیونینگ موقعیت توقف.
۶) اندازه پورت‌ها چیست؟
M5×0.8 و 1/8″ بسته به سایز بور.
۷) جنس بدنه و مزیت آن؟
آلیاژ آلومینیوم؛ سبک، مستحکم و مقاوم به خوردگی معمولی محیطی.
۸) چه سایزهایی تولید می‌شود؟
6، 10، 15، 20، 25 و 32 میلی‌متر.
