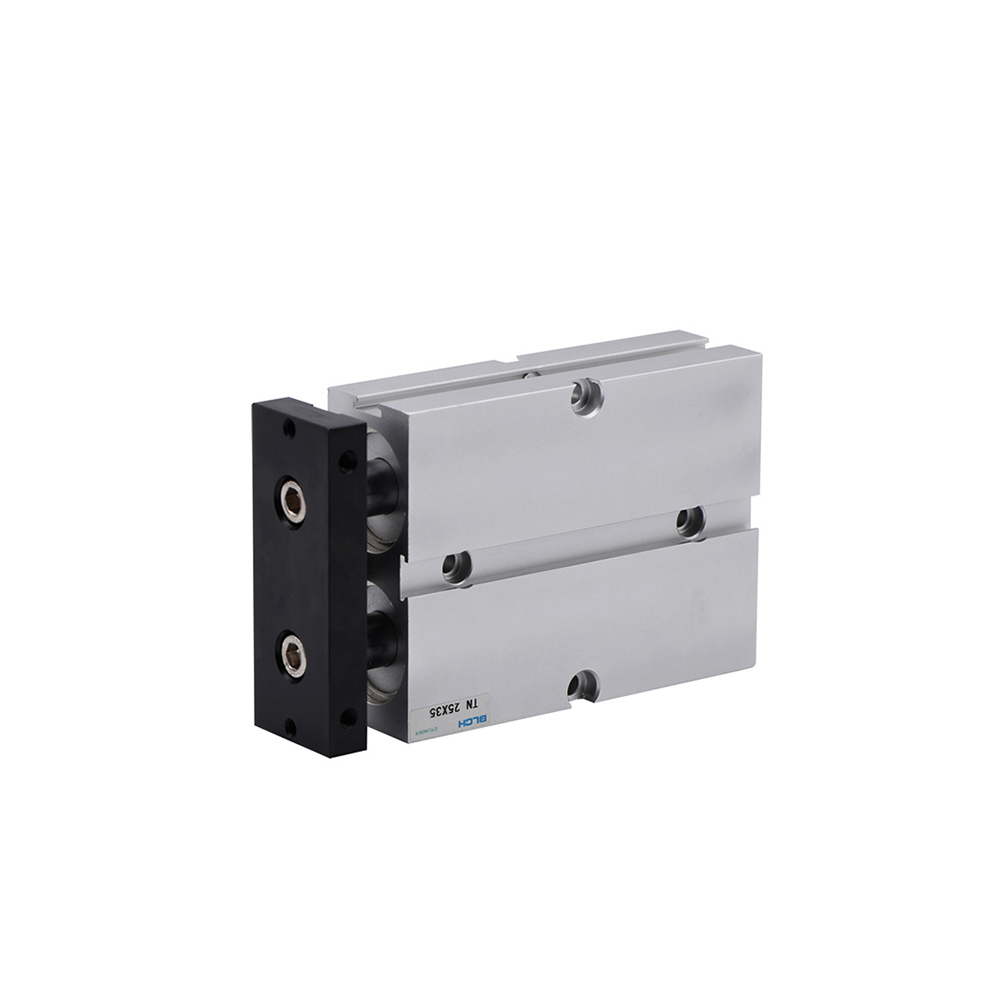

جک پنوماتیک کتابی راهنمادار BLCH - مدل TN

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️انتخاب دقیق برای فیکسچرینگ
✔️سازگار با هوای فیلترشده
✔️پایداری جانبی بالا، ضدچرخش ذاتی
✔️کنترل ضربه با کوسن کنترلی
✔️دنه آلیاژ آلومینیوم: وزن کم، استحکام مناسب
✔️طراحی کمپکت برای نصب در فضاهای محدود
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

سیلندر دو میله ای, TN Series, Double Rod Cylinder, Twin Rod, BLCH, قطر 10 16 20 25 32, Double Acting, 0.1~0.9MPa, 1.35MPa, -5~70°C, 40μm Filtered Air, Cushion, M5, G1/8, Aluminum Alloy Body, ضدچرخش, دقت موقعیت, استاپر, فیکسچر, Pick-and-Place, MTM Part

SIGMA:ENTITY=product;TYPE=pneumatic_double_rod;SERIES=TN;BORE=10|16|20|25|32;PRESS_OP=0.1-0.9MPa;PRESS_PROOF=1.35MPa;TEMP=-5~70C;PORT=M5|G1/8;CUSHION=control;FLUID=air40um;BODY=Al-alloy;URL=/product/pneumatic-cylinder/tn-double-rod-cylinder

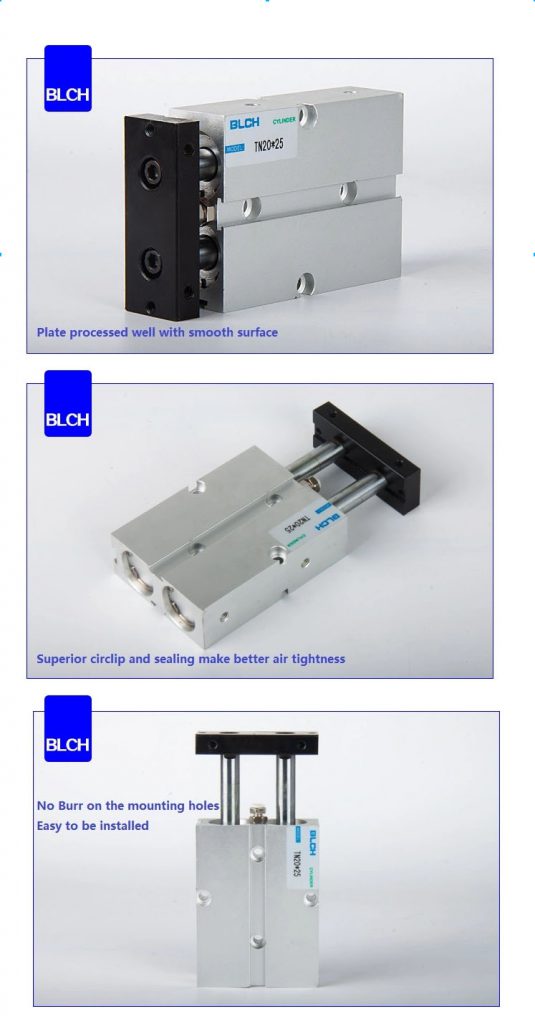

سیلندر دو میله‌ای سری TN (Double Rod)

پایداری جانبی بالا، ضدچرخش ذاتی و تکرارپذیری موقعیت—انتخاب دقیق برای فیکسچرینگ، استاپ و مکانیزم‌های Pick-and-Place

۵ مزیت کلیدی

  1. ضدچرخش و مقاوم در برابر لودهای جانبی به‌کمک طراحی دو میله‌ای.
  2. کنترل ضربه با کوسن کنترلی برای افزایش عمر مکانیکی.
  3. بدنه آلیاژ آلومینیوم: وزن کم، استحکام مناسب و نصب آسان.
  4. سازگار با هوای فیلترشده 40µm برای عملکرد روان و طول عمر بیشتر.
  5. تنوع سایز بور 10/16/20/25/32mm متناسب با نیاز پروژه.

۱۰ ویژگی فنی

  • Acting: Double Acting (رفت و برگشت تحت فشار).
  • سیال: هوای تمیز فیلترشده از عنصر 40µm.
  • فشار کاری: 0.1~0.9 MPa؛ فشار تست: 1.35 MPa.
  • دمای کاری: -5 ~ 70°C.
  • حالت کوسن: Cushion Control برای هر دو انتها.
  • پورت‌ها: M5×0.8 و G1/8" بر اساس سایز.
  • بدنه: Aluminum Alloy مقاوم و سبک.
  • پایداری موقعیت و دقت تکرار عالی در حرکت خطی.
  • سازگاری با سنسورها/اکسسوری‌های مرسوم پنوماتیکی.
  • طراحی کمپکت برای نصب در فضاهای محدود خطوط اتوماسیون.

مشخصات فنی سری TN

آیتم مقدار/گزینه توضیح
اندازه بور (mm) 10, 16, 20, 25, 32 طبق دیتاشیت BLCH
Acting Type Double Acting دوطرفه
سیال کار Air (40μm filtered) هوای تمیز/خشک
فشار عملیاتی 0.1 ~ 0.9 MPa 1 ~ 9 kgf/cm²
فشار اثبات 1.35 MPa 13.5 kgf/cm²
دمای کار -5 ~ 70 °C بدون یخ‌زدگی
حالت کوسن Cushion Control کاهش ضربه انتهایی
اندازه پورت M5×0.8, G1/8" براساس اندازه بور
جنس بدنه Aluminum Alloy وزن کم/استحکام مناسب

مقایسهٔ سریع سیلندرهای راهنمای‌دار/دو میله‌ای

مدل نوع راهنما/میله پایداری جانبی فضای نصب کاربری نمونه
TN (این صفحه) دو میله (Double Rod) بسیار بالا کمپکت استاپر، فیکسچر دقیق
CXSM دو میله هدایت‌شده بسیار بالا متوسط گیره/کلمپ صنعتی
MGP راهنمای داخلی (Slide/Ball) بالا کم‌عرض Pick-and-Place باریک
نکتهٔ مهندسی: برای برآورد نیرو از رابطه F ≈ P·A استفاده کنید (A=مساحت پیستون). در کاربردهای استاپینگ و لود جانبی، انتخاب قطر بزرگ‌تر و کنترل کوسن برای جلوگیری از ضربه توصیه می‌شود. کیفیت هوا را با فیلتر 40µm تضمین کنید.

سوالات متداول

۱) تفاوت TN با سیلندرهای تک‌میله چیست؟
TN به‌دلیل دو میلهٔ موازی، مقاوم‌تر در برابر لود جانبی و پیچش است و دقت موقعیت بهتری می‌دهد.
۲) دامنه فشار و دما؟
0.1~0.9MPa و -5 تا 70°C با هوای فیلترشده 40µm.
۳) اندازه پورت‌ها؟
M5×0.8 و G1/8" (بسته به سایز بور).
۴) آیا نیاز به روغن‌کاری دائم هست؟
هوای تمیز و خشک کافی است؛ در صورت نیاز می‌توان از لوبریکاتور استفاده کرد.
۵) طول کورس‌های قابل سفارش؟
بر اساس سایز، کورس‌های متنوع در دسترس است (مطابق سفارش‌گذاری).
۶) نقش کوسن چیست؟
کاهش ضربه در انتهای کورس و افزایش عمر مکانیزم‌ها.
۷) آیا TN معادل برندهای دیگر هم دارد؟
از نظر کارکرد، در خانواده سیلندرهای Twin-Rod/GUIDED جای می‌گیرد و جایگزین اقتصادی بسیاری از مدل‌های مشهور است.
۸) به چه نکات نصب توجه کنیم؟
انتخاب پایهٔ مناسب، هم‌محوری یاتاقان‌ها، و تنظیم کوسن برای جلوگیری از ضربه الزامی است.
