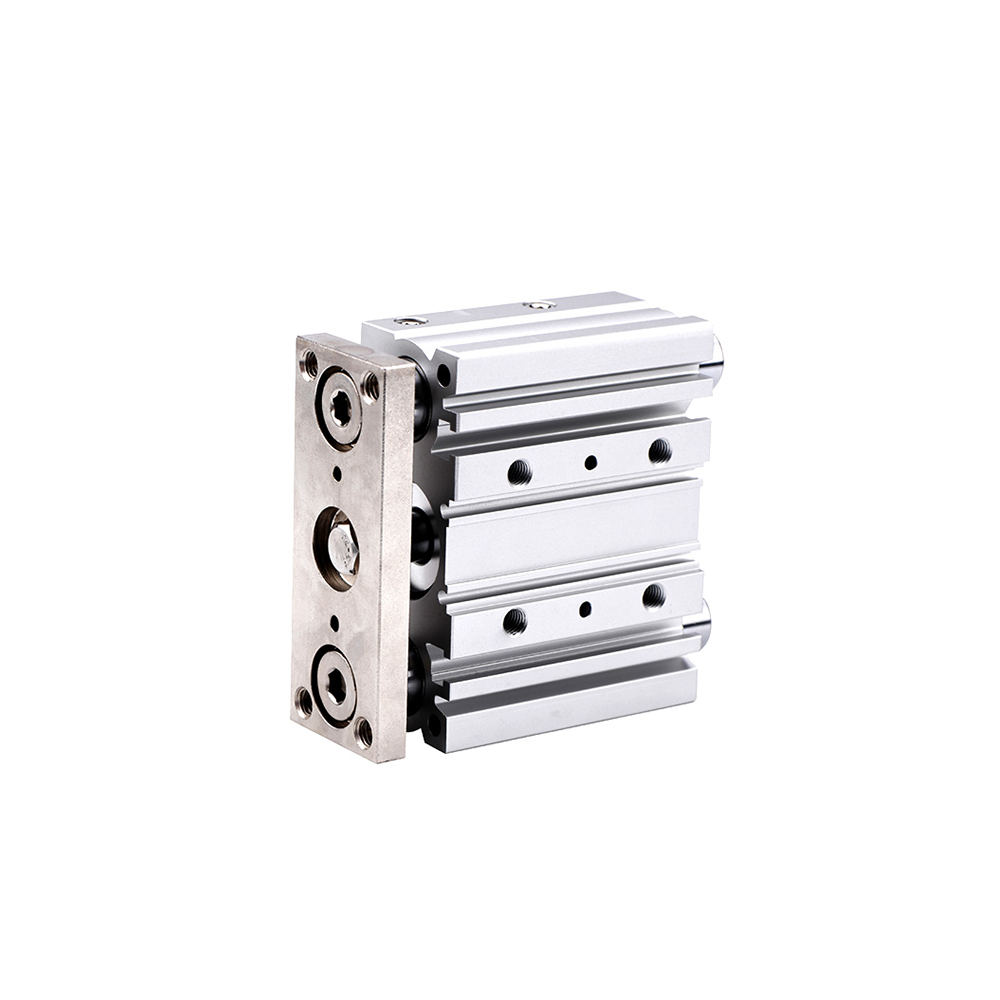

سیلندر پنوماتیک هدایت BLCH - مدل MGP

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️ تحمل بار جانبی و ضدچرخش عالی
✔️سازگار با اکثر خطوط اتوماسیون
✔️مناسب فیکسچرینگ، لیفت/استاپ
✔️دامنه سرعت وسیع 50~1000mm/s
✔️انعطاف انتخاب یاتاقان لغزشی/بال‌بوشینگ
✔️کاهش ضربه و صدا با کوسن لاستیکی دو سر
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت

سیلندر پنوماتیک راهنمای‌دار, MGP, Thin Rod Cylinder, Guided Cylinder, BLCH, SMC MGP معادل, قطر 12 16 20 25 32 40 50 63 80 100, Double Acting, 1.0MPa, 0.12MPa, 0.10MPa, 50-1000mm/s, -10~60°C, Rubber Cushion, Slide Bearing, Ball Bearing, Non-lube, سنسور مگنت, سیلندر کمپکت راهنمای‌دار, فیکسچر, لیفت, استاپر, پیک اند پلیس, MTM Part

SIGMA:ENTITY=product;TYPE=pneumatic_guided_cylinder;SERIES=MGP;BORE=12-100;PRESS_MAX=1.0MPa;PRESS_MIN=0.12|0.10;TEMP=-10~60C;SPEED=50-1000mms;CUSHION=RubberBoth;MAGNET=Yes;BEARING=Slide|Ball;URL=/product/pneumatic-cylinder/mgp-thin-rod-guided-cylinder

سیلندر راهنمای‌دار باریک سری MGP (Thin Rod / Guided)

طراحی کمپکت با راهنمای یکپارچه، تحمل بار جانبی و ضدچرخش عالی؛ مناسب فیکسچرینگ، لیفت/استاپ، پیک‌اَند‌پلیس و خطوط بسته‌بندی

۵ مزیت کلیدی

  1. کم‌جا و دقیق: پروفایل باریک با گاید داخلی برای نصب در فضاهای محدود.
  2. تحمل بار جانبی بالا و ضدچرخش پایدار برای تکرارپذیری موقعیت.
  3. دامنه سرعت وسیع 50~1000mm/s سازگار با اکثر خطوط اتوماسیون.
  4. کاهش ضربه و صدا با کوسن لاستیکی دو سر و محافظت از اجزا.
  5. انعطاف انتخاب یاتاقان لغزشی/بال‌بوشینگ بر اساس دقت/اصطکاک.

۱۰ ویژگی فنی

  • اکتینگ: Double Acting (رفت‌وبرگشت تحت فشار).
  • سیال: هوای فشرده با فیلتر 40μm (خشک/تمیز).
  • فشار کاری: حداکثر 1.0MPa؛ حداقل 0.12/0.10MPa بر اساس سایز.
  • دمای کاری: -10 ~ 60°C (بدون یخ‌زدگی).
  • سرعت نامی: 50~1000 mm/s.
  • کوسن: لاستیکی در هر دو انتها.
  • مگنت داخلی: استاندارد جهت نصب سنسور موقعیت.
  • یاتاقان: Slide یا Ball؛ انتخاب بر مبنای دقت، عمر و اصطکاک.
  • تلرانس استروک: 0 ~ +1.5 mm.
  • قطر بور: Ø12,16,20,25,32,40,50,63,80,100 mm.

مشخصات فنی سری MGP

آیتم مقدار/گزینه توضیح
قطر بور 12,16,20,25,32,40,50,63,80,100 mm رنج کامل
Acting Double acting, Single rod دوطرفه
سیال Air (40μm filtered) Non-lube
حداکثر فشار 1.0 MPa طبق دیتاشیت
حداقل فشار 0.12 / 0.10 MPa وابسته به سایز
دمای کاری -10 ~ 60°C بدون یخ‌زدگی
سرعت پیستون 50 ~ 1000 mm/s High Speed
کوسن Rubber (Both Ends) ضربه‌گیری نرم
Bearing Slide / Ball انتخاب دقت/اصطکاک
Stroke Tolerance 0 ~ +1.5 mm مطابق دیتاشیت
Built-in Magnet Standard مناسب سنسور

جدول مقایسه‌ای با سیلندرهای کمپکت راهنمای‌دار

مدل نوع راهنما سرعت (mm/s) تحمل بار جانبی کاربری نمونه
MGP (این صفحه) راهنمای یکپارچه (Slide/Ball) 50~1000 بسیار خوب لیفت/استاپ، فیکسچر دقیق
SDA + Guide راهنمای افزوده 50~800 خوب حرکت کمپکت کوتاه
CQ2 + Guide راهنمای افزوده 50~800 خوب اتوماسیون سبک
نکتهٔ مهندسی: برای برآورد نیرو از رابطه F ≈ P·A (A=مساحت پیستون) استفاده کنید. در سرعت‌های بالا، انتخاب شیر با Cv کافی، مسیر کوتاه و شیلنگ با قطر مناسب ضروری است. برای قطع/نظارت موقعیت از نسخهٔ مگنت‌دار و سنسورهای سازگار بهره ببرید.

سوالات متداول

۱) سری MGP چه تفاوتی با کمپکت‌های ساده دارد؟
راهنمای یکپارچه، تحمل بار جانبی و ضدچرخش عالی، مناسب فیکسچرینگ دقیق.
۲) دمای کاری و فشار مجاز چیست؟
-10 تا 60°C (بدون یخ‌زدگی)؛ حداقل 0.12/0.10MPa و حداکثر 1.0MPa.
۳) مگنت داخلی استاندارد است؟
بله، Built-in Magnet به‌صورت استاندارد وجود دارد.
۴) کدام یاتاقان را انتخاب کنیم؟
Slide برای هزینه کمتر؛ Ball برای دقت و عمر بالاتر و اصطکاک پایین‌تر.
۵) سرعت 1000mm/s روی همه سایزها قابل دستیابی است؟
به بار، فشار، دبی شیر و قطر خطوط بستگی دارد؛ مدار باید متناسب طراحی شود.
۶) آیا روغن‌کاری لازم است؟
خیر، Non-lube است؛ هوای خشک و تمیز کافی است.
۷) سایز پورت‌ها چیست؟
بر حسب قطر، معمولاً M5 یا 1/8 اینچ (مطابق نسخه محصول).
۸) آیا سنسور موقعیت قابل نصب است؟
بله، با وجود مگنت داخلی، سنسورهای سازگار قابل نصب هستند.
۹) تحمل عدم‌چرخش چگونه است؟
تلرانس زاویه‌ای بسیار کم (بسته به قطر) برای تکرارپذیری بالا در فیکسچرینگ.
۱۰) معادل کدام سری SMC است؟
از نظر ظاهر/کارکرد، معادل خانواده SMC MGP معرفی شده است.
