جک پنوماتیک کامپکتBLCH-مدلCQ2/CDQ2

جک پنوماتیک کامپکتBLCH-مدلCQ2/CDQ2

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️کم‌جا و نصب سریع
✔️نسخه مغناطیسی CDQ2
✔️رزوه میلهٔ نر یا ماده مطابق نیاز مکانیکی
✔️گزینه‌های اکشن: دوطرفه و تک‌طرفه
✔️طراحی برای فضاهای محدود با ارتفاع نصب کم
✔️کوشن انتهایی برای جذب ضربهٔ توقف
✔️شیارهای جانبی جهت نصب سوئیچ مغناطیسی
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
CQ2, CDQ2, سیلندر کامپکت, Compact Cylinder, Double Acting, Single Acting, Push, Pull, Double Rod, Non-rotating, Auto Switch, D-A73L, D-A93, BLCH Pneumatic, کم‌جا, پنوماتیک

SIGMA:ENTITY=product;TYPE=pneumatic_cylinder;SERIES=CQ2;MAGNET=CDQ2;BRAND=BLCH;URL=/product/pneumatic/compact/cq2-series

CQ2/CDQ2 | سیلندر کامپکت BLCH

کم‌جا · مانتینگ متنوع · نسخه مغناطیسی CDQ2 · جدول کد سفارش و بورسایزها

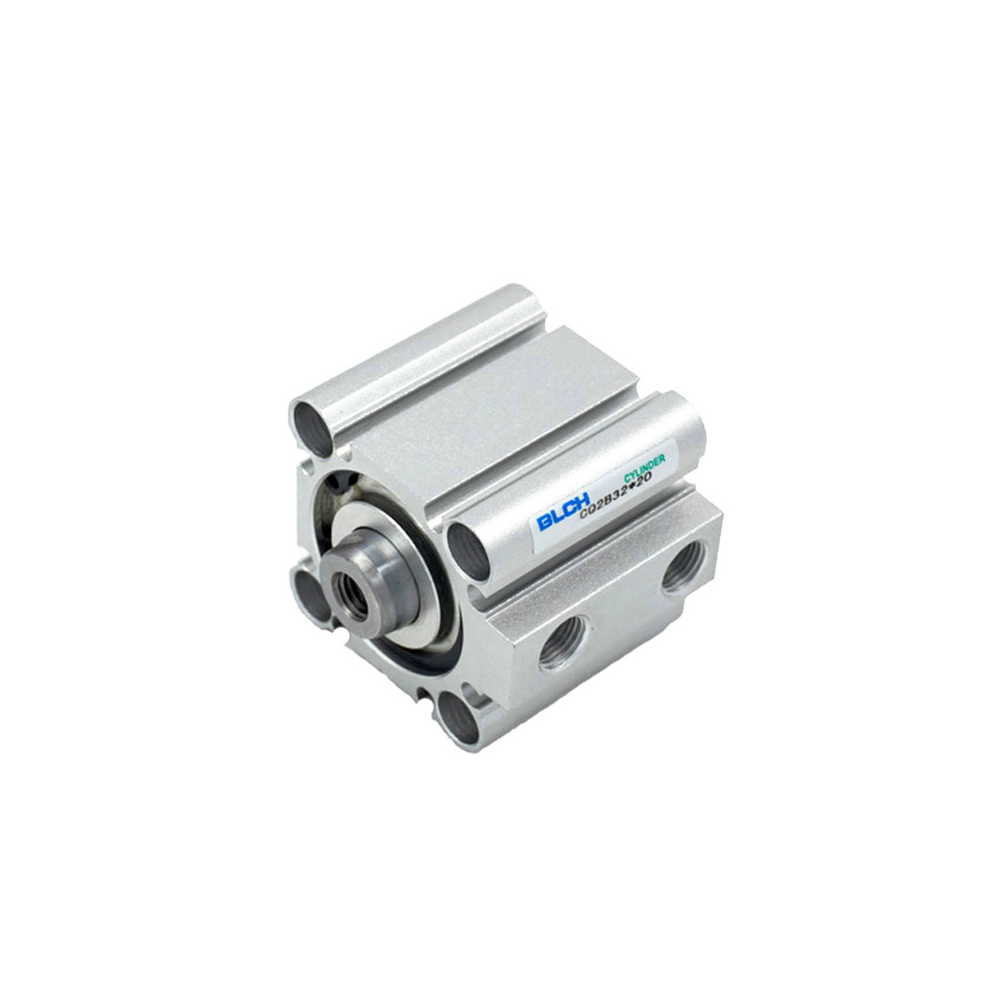

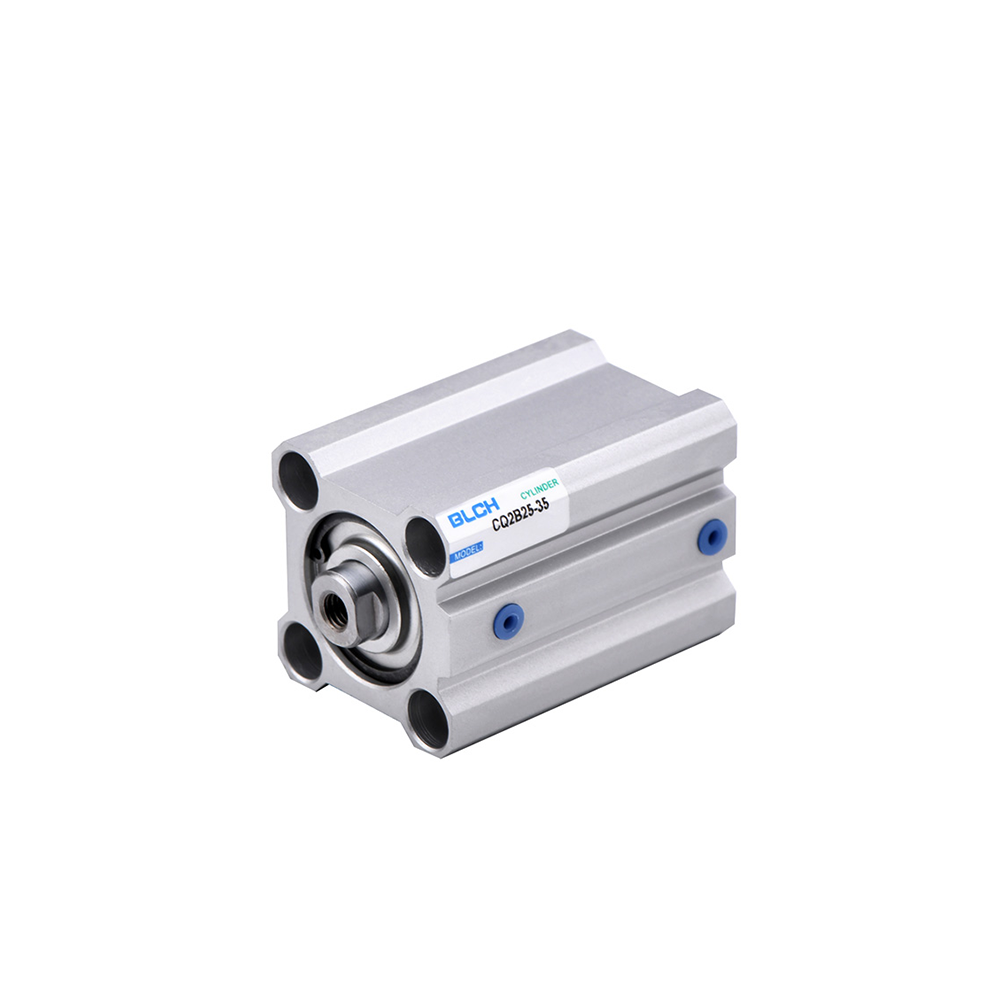

سری CQ2 برای فضاهای محدود و فیکسچرهای کم‌ارتفاع طراحی شده است. هندسه بدنهٔ تخت، تنوع مانتینگ (Through-hole/Foot/Flange/Double Clevis) و امکان نسخهٔ CDQ2 با مگنت داخلی، نصب سوئیچ را ساده می‌کند. این ترکیب باعث کنترل دقیق موقعیت و کاهش طول کلی مجموعه نسبت به سیلندرهای استاندارد می‌شود.

۵ مزیت کلیدی

  • فرم کم‌جا و طول کلی کوتاه برای خطوط فشرده.
  • مانتینگ‌های متنوع برای چیدمان‌های مختلف شاسی و فیکسچر.
  • نسخهٔ CDQ2 با شیار سوئیچ مغناطیسی جهت پایش موقعیت.
  • گزینه‌های اکشن: دوطرفه و تک‌طرفه (Push/Pull) برای انطباق با بار.
  • رزوه میلهٔ نر یا ماده مطابق نیاز مکانیکی مکانیزم.

۱۰ ویژگی فنی

  1. سری‌ها: CQ2 (استاندارد) / CDQ2 (دارای مگنت).
  2. مانتینگ: A رزوه دوسر، B سوراخ عبوری، D دابل‌کلیویس، F/G فلنج، L/LC پایه.
  3. اکشن: D دوطرفه، S تک‌طرفه Push، T تک‌طرفه Pull.
  4. رزوه میله: Blank=ماده، M=نر.
  5. نمونه سوئیچ‌ها: D-A73L، D-A93 برای نسخهٔ CDQ2.
  6. بورسایزهای رایج و خطی: از 16 تا 160 میلی‌متر (طبق مرجع انتخاب).*
  7. بدنهٔ آلومینیومی سبک با استحکام مناسب برای خطوط مونتاژ.
  8. پشتیبانی از Double Rod / Non-rotating در برخی زیرمدل‌ها (طبق سفارش).
  9. قابل استفاده در کلمپ/استاپر/Pick & Place و جابه‌جایی‌های تکرارشونده.
  10. قابلیت سفارشی‌سازی طول کورس متناسب با فرآیند.
* لیست دقیق بورسایزها پایین‌تر (جدول انتخاب) آمده است.

کد سفارش (Ordering Code)

فیلد نماد توضیح نمونه مدل
سری CQ2 / CDQ2 استاندارد / با مگنت CQ2B-50×50-DM
Mounting A / B / D / F / G / L / LC رزوه دوسر / سوراخ عبوری / دابل‌کلیویس / فلنج / پایه
Bore × Stroke مثلاً 50×50 قطر × کورس
Acting D / S / T دوطرفه / تک‌طرفه Push / تک‌طرفه Pull
Rod Thread Blank / M Female / Male

معیار انتخاب (Criteria for Selection)

آیتم مقادیر/گزینه‌ها یادداشت
Bore Size (mm) 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 طبق صفحه محصول BLCH
Auto Switch (نمونه) D-A73L, D-A93 برای نسخه CDQ2

سوالات متداول

1) CQ2 برای چه کاربردهایی مناسب است؟

کلمپ، استاپر، Pick & Place، فیکسچرهای کم‌ارتفاع و مکانیزم‌های سریع.

2) تفاوت CQ2 و CDQ2؟

CDQ2 شیار سوئیچ داشته و امکان پایش موقعیت با سنسور مغناطیسی را می‌دهد.

3) مانتینگ‌ها کدام‌اند؟

A/B/D/F/G/L/LC مطابق جدول کد سفارش.

4) اکشن‌های موجود؟

دوطرفه، تک‌طرفه Push یا Pull.

5) رزوه میله چگونه انتخاب می‌شود؟

Blank=ماده، M=نر.

6) بورسایزها؟

16، 20، 25، 32، 40، 50، 63، 80، 100، 125 و 160 میلی‌متر.

7) آیا Double Rod هم می‌شود؟

در برخی زیرمدل‌ها قابل سفارش است.

8) سوئیچ‌های نمونه؟

D-A73L و D-A93.

9) نگهداشت دوره‌ای؟

بررسی نشتی، گشتاور پیچ‌های مانتینگ، و کیفیت هوای فشرده (FRL).

10) امکان کورس سفارشی؟

بسته به بورسایز و نوع مانتینگ قابل ارائه است.
