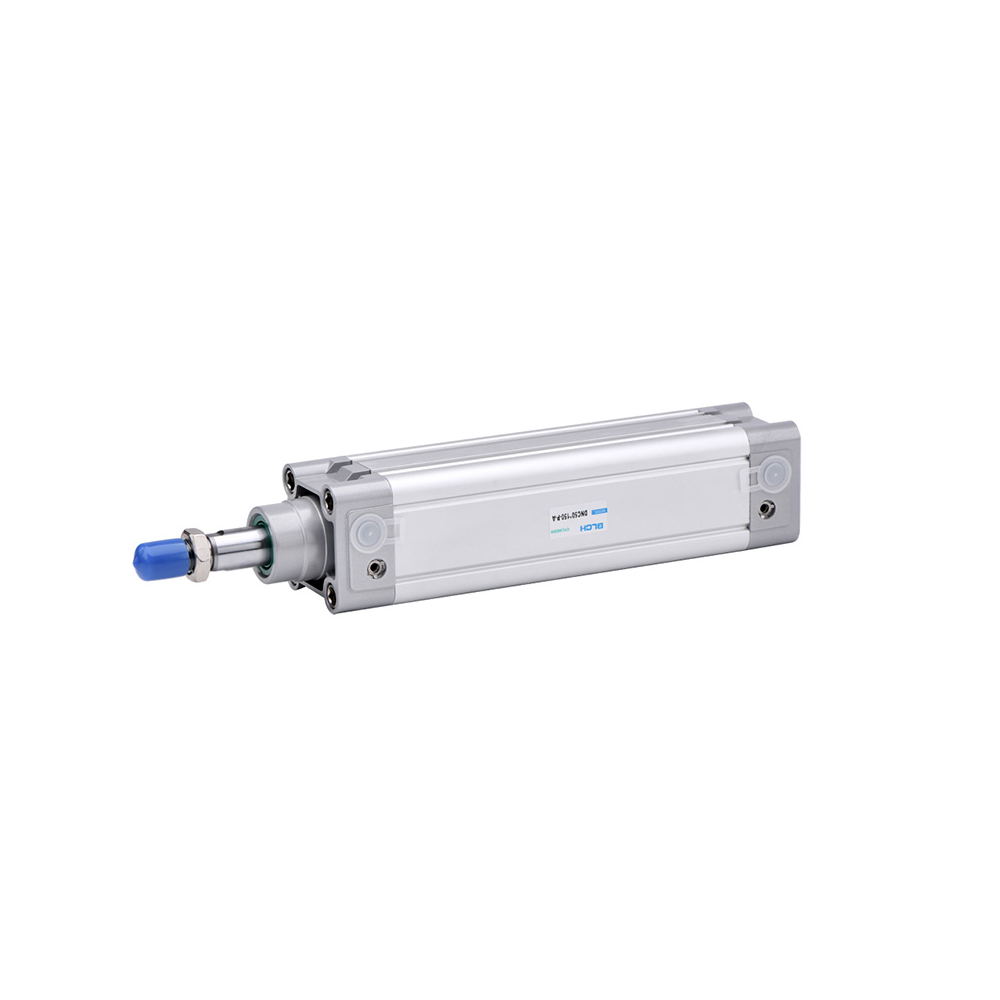

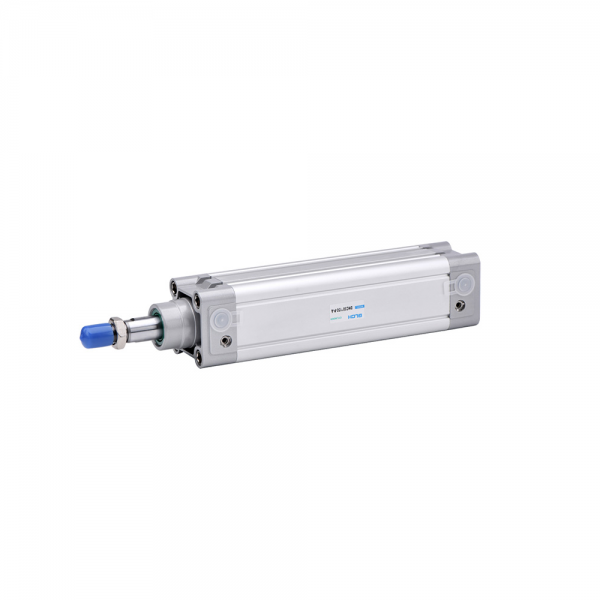

سیلندر استاندارد پنوماتیک BLCH ISO 6431- مدل DNC

  • برند: BLCH
  • کدکالا:
جدید
تماس بگیرید
✔️بدنهٔ آلومینیومی سبک
✔️سازگاری کامل با یراق‌آلات و مانتینگ‌
✔️مقاوم و مناسب برای خطوط پرسرعت
✔️مناسب کورس‌های بلندتر و مانتینگ ISO
✔️فشار کاری وسیع 0.1~0.9MPa با Proof 1.35MPa
✔️کشور سازنده: چین
امتیاز ها :
افزودن به علاقه مندی
تحویل اکسپرس تحویل اکسپرس
ضمانت اصل بودن کالا ضمانت اصل بودن کالا
ضمانت بازگشت وجه ضمانت بازگشت وجه
پشتیبانی 24 ساعته پشتیبانی 24 ساعته
ارسال به سراسر کشور ارسال به سراسر کشور
تضمین بهترین قیمت تضمین بهترین قیمت
DNC, ISO6431, ISO 15552, سیلندر استاندارد, Standard Cylinder, پنوماتیک, Double Acting, Air Cushion, 0.1~0.9MPa, 1.35MPa proof, BLCH, آلومینیوم, Port G1/8 G1/4 G3/8 G1/2, Bore 32 40 50 63 80 100

SIGMA:ENTITY=product;TYPE=pneumatic_cylinder;SERIES=DNC;STANDARD=ISO6431;BRAND=BLCH;URL=/product/pneumatic/standard/dnc-iso6431

BLCH DNC | ISO6431 Standard Cylinder

دوبل‌اکتینگ · ایرکوشن · فشار کاری 0.1~0.9MPa · Proof 1.35MPa · بورسایز 32~100

سیلندر استاندارد DNC مطابق ISO 6431/15552 برای سازگاری کامل با یراق‌آلات و مانتینگ‌های رایج طراحی شده است. بدنهٔ آلومینیومی سبک، ایرکوشن انتهایی و آب‌بندی باکیفیت، پایداری حرکت و جذب ضربه را تضمین می‌کند. فشار کاری 0.1~0.9 MPa و Proof تا 1.35 MPa در کنار بازهٔ دمایی -5~70°C این سری را برای خطوط بسته‌بندی، مونتاژ، انتقال و کلمپ ایده‌آل می‌سازد. برای بهترین دوام، استفاده از واحد FRL و هوای فشردهٔ فیلترشده توصیه می‌شود.

۵ مزیت کلیدی

  • سازگاری کامل با یراق ISO6431/15552 و تعویض‌پذیری آسان.
  • ایرکوشن استاندارد برای کاهش ضربه و نویز در انتهای کورس.
  • پوشش بورسایز گسترده (Ø32 تا Ø100) و پورت از G1/8 تا G1/2.
  • فشار کاری وسیع 0.1~0.9MPa با Proof 1.35MPa برای ایمنی بیشتر.
  • بدنهٔ آلومینیومی سبک، مقاوم و مناسب برای خطوط پرسرعت.

۱۰ ویژگی فنی

  1. استاندارد: ISO 6431/15552 (Compat).
  2. اکتینگ: Double Acting.
  3. کوشن: Air Cushion (استاندارد).
  4. فشار کاری: 0.1~0.9MPa؛ Proof: 1.35MPa.
  5. بازهٔ دمایی: ‎-5~70°C.
  6. بورسایز: Ø32/40/50/63/80/100 mm.
  7. سایز پورت: G1/8, G1/4, G3/8, G1/2 (بسته به Bore).
  8. مدیوم: هوای فشرده فیلترشده (≈40μm).
  9. بدنه: آلیاژ آلومینیوم (سبک/مقاوم).
  10. کورس‌ها: استاندارد تا ≈1000~1200mm (بسته به Bore) و ماکزیمم تا ≈2000mm.

جدول مشخصات فنی

پارامتر مقدار توضیح
Bore (mm) 32, 40, 50, 63, 80, 100 دامنه سایز مرجع
Acting Double Acting استاندارد این سری
Fluid هوای فشرده (فیلتر ≈40μm) کیفیت هوای ورودی اهمیت دارد
Operating Pressure 0.1~0.9 MPa ≈1~9 kgf/cm²
Proof Pressure 1.35 MPa ≈13.5 kgf/cm²
Temperature -5~70°C مرجع BLCH
Cushion Air Cushion (Std.) جذب ضربه انتهایی
Adjustable Cushion Stroke 24 / 32 mm بنا به سایز (طبق مرجع)
Port Size G1/8, G1/4, G3/8, G1/2 نقشه وابسته به Bore
Body Material Aluminum alloy سبک/مقاوم

کورس‌های استاندارد و بیشینه

Bore (mm) کورس‌های استاندارد (mm) Max Std. (mm) Max (mm)
32 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 500 1000 2000
40 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 500, 600, 700, 800 1200 2000
50 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000 1200 —

کد سفارش (Ordering Code)

فیلد نماد توضیح نمونه مدل
Series DNC ISO6431 Standard Cylinder DNC-63×50-LB
Bore × Stroke مثلاً 63×50 قطر × کورس
Mounting LB/FA/FB/CA/CB/… پایه، فلنج جلو/عقب، کلیویس و … (مطابق ISO)
Port Thread G (BSP) / NPT طبق سفارش
Options Double Rod / Non-rotating … در برخی زیرمدل‌ها

سوالات متداول

1) DNC دقیقاً چه تفاوتی با سیلندرهای کامپکت دارد؟

بدنهٔ استاندارد، کورس‌های بلندتر و مانتینگ ISO؛ برای فضاهای محدود، سری‌های کامپکت مانند CQ2/SDA مناسب‌ترند.

2) آیا امکان Double Rod یا نان‌روتیتینگ وجود دارد؟

برای برخی زیرمدل‌ها قابل سفارش است؛ تماس بگیرید.

3) برای سرعت بالا چه نکاتی رعایت شود؟

تنظیم سوزن کوشن، انتخاب پورت بزرگ‌تر، و اطمینان از دبی کافی واحد FRL.

4) نگهداشت دوره‌ای؟

بازرسی نشتی، گشتاور پیچ‌های مانتینگ و کیفیت هوای فشرده؛ سرویس متناسب با ساعات کارکرد.

5) آیا نیاز به روانکاری دارد؟

معمولاً خیر؛ روغن‌زنی فقط طبق توصیه سازنده و یکنواخت انجام شود.

6) چه تیپ رزوه پورتی ارائه می‌شود؟

BSP (G) به صورت پیش‌فرض؛ NPT طبق سفارش.

7) آیا سنسور مغناطیسی روی DNC نصب می‌شود؟

در نسخه‌های دارای مگنت/شیار، نصب سوئیچ امکان‌پذیر است؛ در صورت نیاز اعلام کنید.

8) چه فیلترتی را برای هوا پیشنهاد می‌دهید؟

تقریباً 40µm طبق مرجع؛ برای عمر بیشتر، ترکیب فیلتر ریزتر و رطوبت‌گیر مفید است.

9) آیا برای دمای پایین‌تر از ‎-5°C گزینه‌ای هست؟

با کیت سیلینگ خاص/گریس مناسب دماهای پایین امکان‌پذیر است.

10) چه مانتینگی برای شاسی من مناسب است؟

LB (پایه) برای میزها، FA/FB فلنج جلو/عقب برای فیکسچرهای فشرده، CA/CB برای اتصال کلیویس و مفصلی.
