کار اصلی شیر یکطرفه Castel 3122/17 چیست؟

ایجاد جریان یکطرفه و جلوگیری از برگشت مبرد برای حفاظت از کمپرسور، اواپراتور و کندانسور.

Kv و حداقل ΔP این مدل چقدر است؟

Kv=40 m³/h و حداقل اختلاف فشار لازم برای بازشدن پایدار 0.1 bar است.

فشار و دمای مجاز چیست؟

حداکثر فشار کاری PS=45 bar و بازه دمایی -35 تا +160 °C برای خط مایع/دشارژ.

سازگار با چه مبردهایی است؟

مبردهای رایج A1 مانند R22، R134a، R407C و در DNهای مشخص برخی A2L؛ پیش از استفاده دیتاشیت را بررسی کنید.

بهترین محل نصب کجاست؟

روی خط مایع یا دشارژ، با محور افقی و درپوش رو به بالا؛ رعایت جهت فلش بدنه الزامی است.

برای چیلر مناسب است؟

بله؛ برای چیلرهای تراکمی و مدارهای DX (اواپراتور/کندانسور) توصیه میشود.

چطور از صدای Chatter جلوگیری کنیم؟

تأمین ΔP≥0.1 bar، انتخاب Kv متناسب با دبی و تمیزی مدار با فیلتر درایر.

از کجا قیمت بگیرم؟

از طریق واتساپ فروش یا صفحه تماس با ما استعلام قیمت بگیرید.

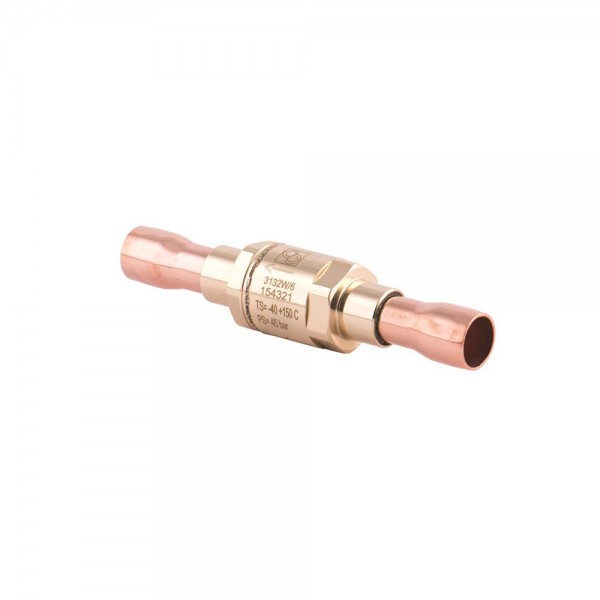

شیر یکطرفه مستقیم 3122/17 Castel - سایز 2.1/8 اینچ

Name: شیر یکطرفه مستقیم کستل 3122/17 | 2-1/8 جوشی ODS | Kv=40 | ΔP=0.1 bar | PS 45bar
Brand: کستل
SKU: 6857947
Availability: OutOfStock
Rating: 5 (1 reviews)

برند: کستل
کدکالا:

تماس بگیرید

✔️اتصال جوشی
✔️محافظت جدی از کمپرسور
✔️برای خط مایع و دشارژ در مدارهای DX
✔️جلوگیری از برگشت گاز مبرد
✔️مناسب چیلرهای تراکمی با دبی بالا
✔️فنر استنلس استیل (AISI)
✔️کشور سازنده: ایتالیا

امتیاز ها :

افزودن به علاقه مندی

تحویل اکسپرس

ضمانت اصل بودن کالا

ضمانت بازگشت وجه

پشتیبانی 24 ساعته

ارسال به سراسر کشور

تضمین بهترین قیمت

توضیحات
بازخوردها

شیر یکطرفه مستقیم کستل Castel — مدل 3122/17

اتصال جوشی 2-1/8 ODS • Kv=40 m³/h • حداقل ΔP=0.1 bar • PS=45 bar

Castel 3122/17 یک شیر یکطرفه مستقیم (Inline Check Valve) با اتصال جوشی 2-1/8 ODS است که برای جلوگیری از برگشت گاز مبرد در سامانه‌های برودتی و چیلر‌ها به‌کار می‌رود. مقدار Kv=40 و ΔP مینیمم 0.1 bar، بازشدن پایدار و افت فشار منطقی را در دبی‌های بالا تضمین می‌کند. بازه دمایی -35…+160°C و PS=45 bar استفاده امن در خط مایع و مسیر دشارژ را فراهم می‌کند. سازگاری با مبردهای گروه A1 و برخی A2L (مطابق توصیه‌های DN) دامنه کاربرد را وسیع کرده است.

? استعلام قیمت واتساپ ? تماس با ما

۵ مزیت کلیدی Castel 3122/17

محافظت جدی از کمپرسور با حذف برگشت جریان
Kv=40 m³/h برای افت فشار بسیار پایین در دبی‌های بالا
راه‌اندازی مطمئن با حداقل ΔP=0.1 bar
تحمل فشار تا PS=45 bar
کارکرد پایدار در بازه -35…+160°C

۱۰ ویژگی فنی (با اعداد دقیق)

ویژگی	مقدار
سایز اتصال	2.1/8 اینچ (≈ 54 mm) ODS
نوع اتصال	جوشی (Solder/ODS)
Kv (m³/h)	40
حداقل ΔP برای بازشدن پایدار	0.1 bar
PS (bar)	45
بازه دمایی کاری	-35 … +160 °C
مواد بدنه/درپوش	برنج فورج گرم EN 12420 — CW617N
نشیمن/گسکت	PTFE (تفلون)
فنر	استنلس استیل (AISI)
الگوی نصب	محور افقی و درپوش رو به بالا؛ رعایت جهت فلش الزامی

توضیح مهندسی دقیق

دیسک فنردار در سری 3122 به‌گونه‌ای طراحی شده که با اختلاف فشار ≥0.1 bar پایداراً باز بماند و در افت دبی، سریعاً روی نشیمن PTFE آب‌بندی کند. مقدار Kv=40 برای سایز 2-1/8 توازن مناسبی بین افت فشار کم و حذف لرزش دیسک (Chatter) در شرایط کم‌دبی ایجاد می‌کند. برای دوام مدار: استفاده از فیلتر درایر جهت حذف رطوبت/اسید، لرزه‌گیر برای کاهش تنش مکانیکی، جداکننده روغن در خط دشارژ و پایش با سوئیچ فشار توصیه می‌شود. هنگام لحیم‌کاری ODS از فیلر کم‌دما استفاده کرده و شعله مستقیم به بدنه ندهید. برای کنترل دبی/ایزولاسیون از گلوب ولو بهره ببرید و وضعیت شیر انبساط و سوزن شیر انبساط را در سرویس دوره‌ای بررسی کنید.

جدول مشخصات فنی Castel 3122/17

مدل	نوع اتصال	سایز	Kv (m³/h)	Min ΔP (bar)	PS (bar)	TS (°C)	نشیمن	کشور سازنده	قیمت (ریال)
3122/17	جوشی ODS	2-1/8"	40	0.1	45	-35…+160	PTFE	ایتالیا	— (استعلام)

جدول مقایسه‌ای سری 3122 (نمونه‌های هم‌رده)

مدل	سایز اتصال	نوع اتصال	Kv (m³/h)	Min ΔP (bar)	PS (bar)	TS (°C)	کشور سازنده
3122/9	1-1/8"	ODS جوشی	8.8	0.1	45	-35…+160	ایتالیا
3122/11	1-3/8"	ODS جوشی	15.2	0.1	45	-35…+160	ایتالیا
3122/13	1-5/8"	ODS جوشی	25	0.1	45	-35…+160	ایتالیا
3122/17	2-1/8"	ODS جوشی	40	0.1	45	-35…+160	ایتالیا
