فلنج شیر انبساط کوپلند Copeland 9152 کد 027918
- برند: کوپلند
- کدکالا:
✔️مناسب TER
✔️7/8 اینچ ODF
✔️خروجی 1-1/8 اینچ ODM
✔️برند Copeland
✔️نوع اتصال اتصال لحیمی مدار تبرید
✔️کشور سازنده چین
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
فلنج شیر انبساط کوپلند Copeland 9152 کد 027918

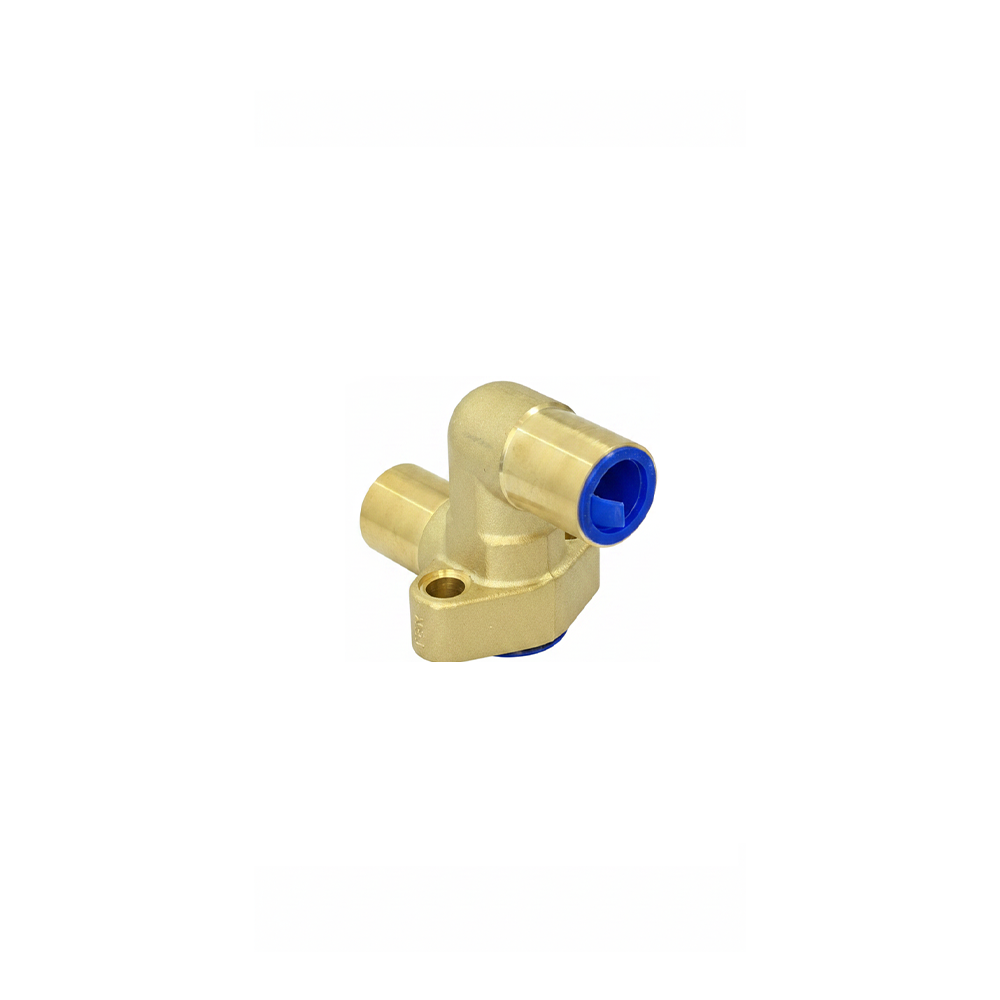

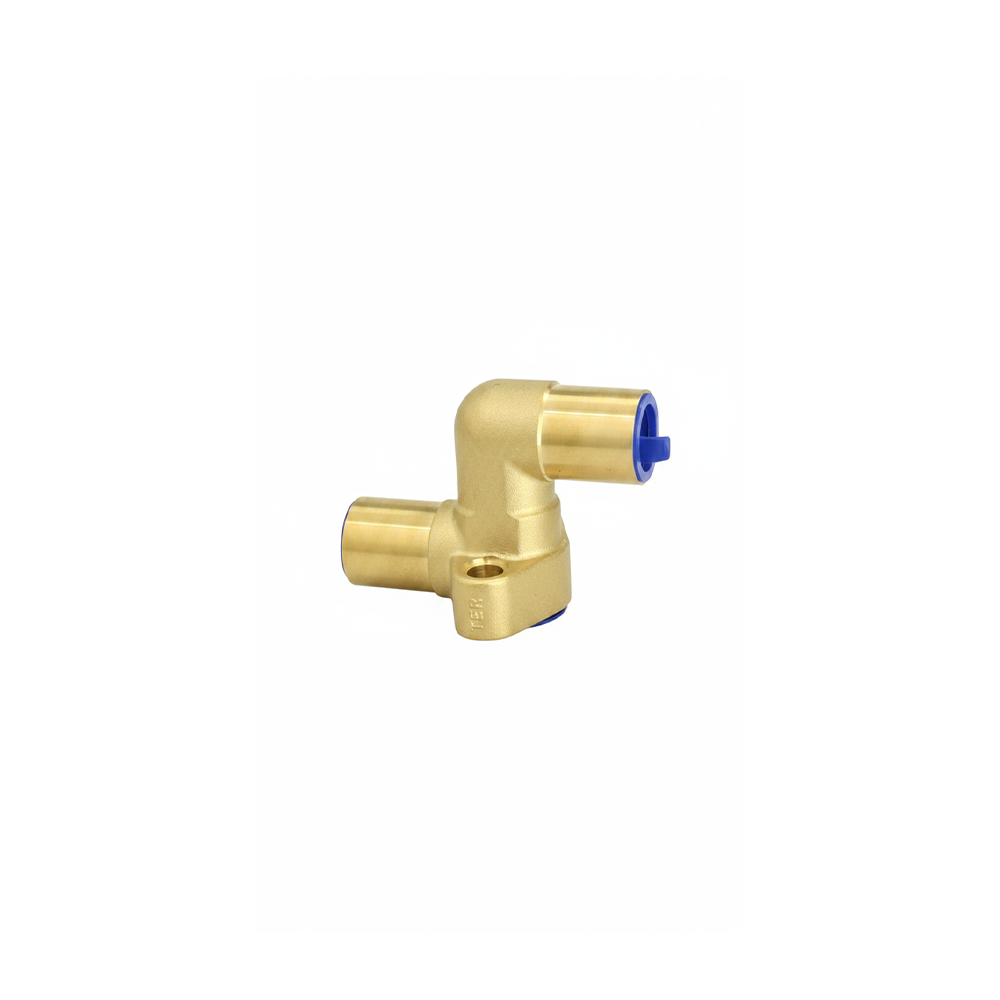

فلنج Copeland مدل 9152 با کد PCN 027918 یکی از قطعات اتصال مورد استفاده در مجموعه شیرهای انبساط ترموستاتیکی سری TER است که برای اتصال مجموعه شیر انبساط به مدار تبرید استفاده میشود.
این مدل دارای طراحی Straight-Through بوده و طبق مشخصات درجشده روی بستهبندی، دارای ورودی 7/8 اینچ ODF و خروجی 1-1/8 اینچ ODM است. پیچ یا Screw مورد استفاده در این مدل نیز PS-259 درج شده است.
مشخصات فنی فلنج Copeland 9152
| مشخصات | اطلاعات |
| برند | Copeland |
| نوع محصول | فلنج شیر انبساط / TXV Flange |
| مدل فلنج | 9152 |
| PCN | 027918 |
| Type | TER |
| Style | Straight-Through |
| Screw | PS-259 |
| ورودی | 7/8" ODF |
| خروجی | 1-1/8" ODM |
| نوع اتصال | اتصال لحیمی مدار تبرید |
| کاربرد | متعلقات شیر انبساط ترموستاتیکی TER |
| کشور درجشده روی بستهبندی | Made in China |
فلنج Copeland 9152 چیست؟
فلنج در مجموعه شیر انبساط ترموستاتیکی نقش رابط بین بدنه شیر و خطوط مبرد را دارد. Copeland 9152 با PCN 027918 برای مجموعههای سازگار با TER طراحی شده و با آرایش Straight-Through عرضه میشود.
در این نوع قطعات، مشابه بودن ظاهر دو فلنج به معنی قابل جایگزین بودن آنها نیست. مدل فلنج، PCN، نوع شیر، فرم مسیر و سایز اتصالات باید همزمان بررسی شوند.
Straight-Through در Copeland 9152 یعنی چه؟
عبارت Straight-Through به فرم مسیر اتصال فلنج اشاره میکند. در این طراحی، آرایش ورودی و خروجی برای نصب مستقیم در مسیر لولهکشی طراحی شده و با فلنجهای Angle یا زاویهدار تفاوت دارد.
اتصالات 7/8 ODF و 1-1/8 ODM
| ورودی 7/8" ODF
طبق لیبل محصول، ورودی فلنج 9152 دارای سایز 7/8 اینچ و اتصال ODF است. |
خروجی 1-1/8" ODM
خروجی این فلنج دارای سایز 1-1/8 اینچ و اتصال ODM است. |
چرا PCN 027918 مهم است؟
در زمان سفارش قطعات شیر انبساط، اتکا به ظاهر قطعه کافی نیست. شماره PCN 027918 یکی از شناسههای اصلی این فلنج است و همراه با مدل 9152 و Type: TER باید بررسی شود.

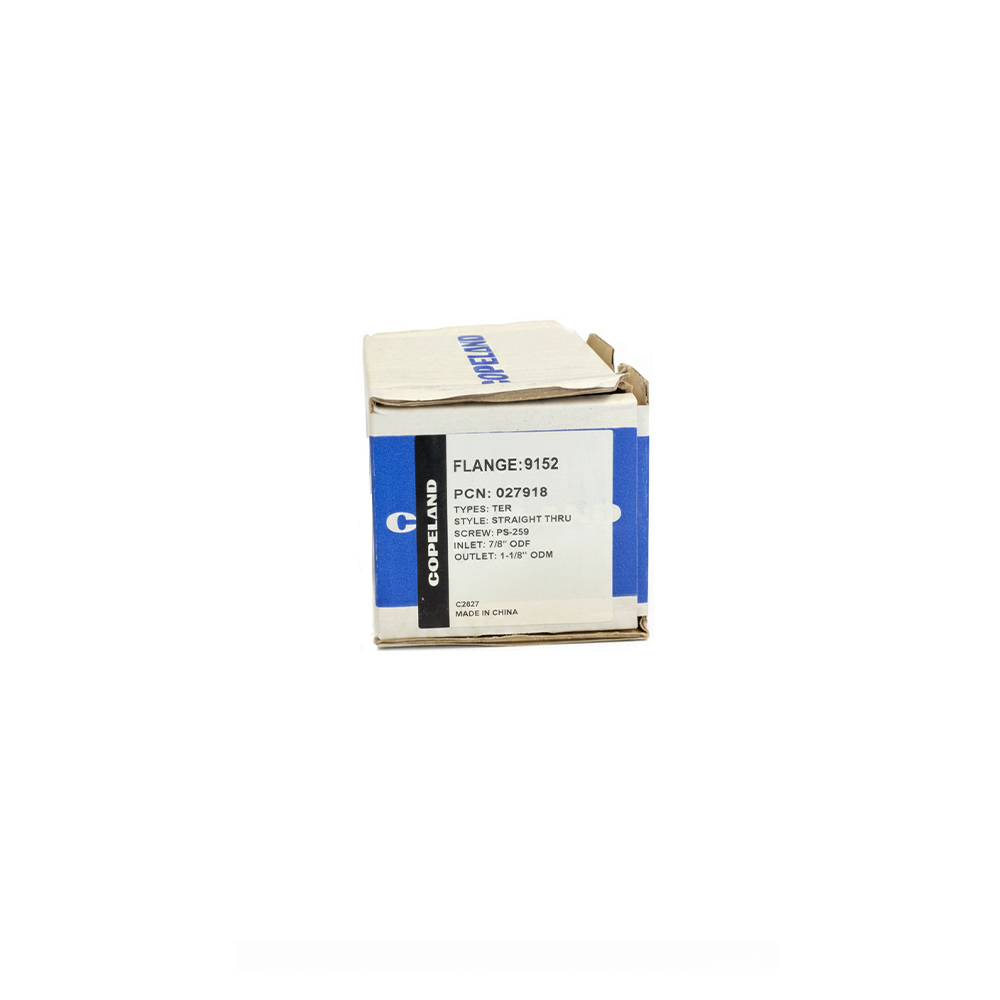

PCN: 027918
TYPES: TER
STYLE: STRAIGHT THRU
SCREW: PS-259
INLET: 7/8" ODF
OUTLET: 1-1/8" ODM
کاربرد فلنج شیر انبساط Copeland 9152
این قطعه در مجموعه شیرهای انبساط ترموستاتیکی سازگار با TER برای ایجاد اتصال بین مجموعه شیر و خطوط مدار تبرید استفاده میشود.
کاربرد نهایی این فلنج به مشخصات مجموعه شیر انبساط و سیستم بستگی دارد؛ بنابراین نباید تنها براساس سایز اتصال درباره سازگاری آن با یک سیستم تصمیمگیری کرد.
راهنمای خرید Copeland 9152
پیش از خرید، این مشخصات را با قطعه قبلی مقایسه کنید:
- Flange: 9152
- PCN: 027918
- Type: TER
- Style: Straight-Through
- Screw: PS-259
- Inlet: 7/8" ODF
- Outlet: 1-1/8" ODM
نکات نصب
- پیش از باز کردن مدار، سیستم باید به شکل ایمن از فشار خارج شود.
- سطوح اتصال و محل آببندی کاملاً تمیز و سالم باشند.
- ورودی و خروجی فلنج با مسیر صحیح لولهکشی تطبیق داده شود.
- هنگام لحیمکاری از انتقال حرارت بیش از حد به اجزای حساس شیر جلوگیری شود.
- پس از نصب، تست نشتی و کنترل عملکرد سیستم انجام شود.
سوالات متداول
Copeland 9152 چیست؟
یک فلنج Straight-Through با PCN 027918 برای مجموعههای سازگار شیر انبساط TER است.
کد فنی Copeland 9152 چیست؟
کد PCN این محصول 027918 است.
فلنج 9152 برای چه Typeای است؟
طبق مشخصات درجشده روی بستهبندی، Type این فلنج TER است.
سایز اتصال Copeland 9152 چیست؟
ورودی 7/8 اینچ ODF و خروجی 1-1/8 اینچ ODM است.
آیا Copeland 9152 یک شیر انبساط کامل است؟
خیر. این محصول فلنج مجموعه شیر انبساط است و بهتنهایی TXV کامل محسوب نمیشود.
جمعبندی
Copeland 9152 با PCN 027918 یک فلنج Straight-Through برای مجموعههای سازگار TER است. طبق لیبل محصول، ورودی آن 7/8" ODF و خروجی آن 1-1/8" ODM است و Screw نیز PS-259 درج شده است. هنگام خرید، تمام این مشخصات را با قطعه قبلی تطبیق دهید.
