فلنج شیر انبساط کوپلند Copeland 10332 کد 032988
- برند: کوپلند
- کدکالا:
✔️نوع اتصال اتصال لحیمی مدار تبرید
✔️نوع مسیر Straight-Through
✔️ورودی 7/8" ODF
✔️خروجی 1-1/8" ODM
✔️برند Copeland
✔️سازگار T-Series
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
فلنج شیر انبساط کوپلند Copeland 10332 کد 032988

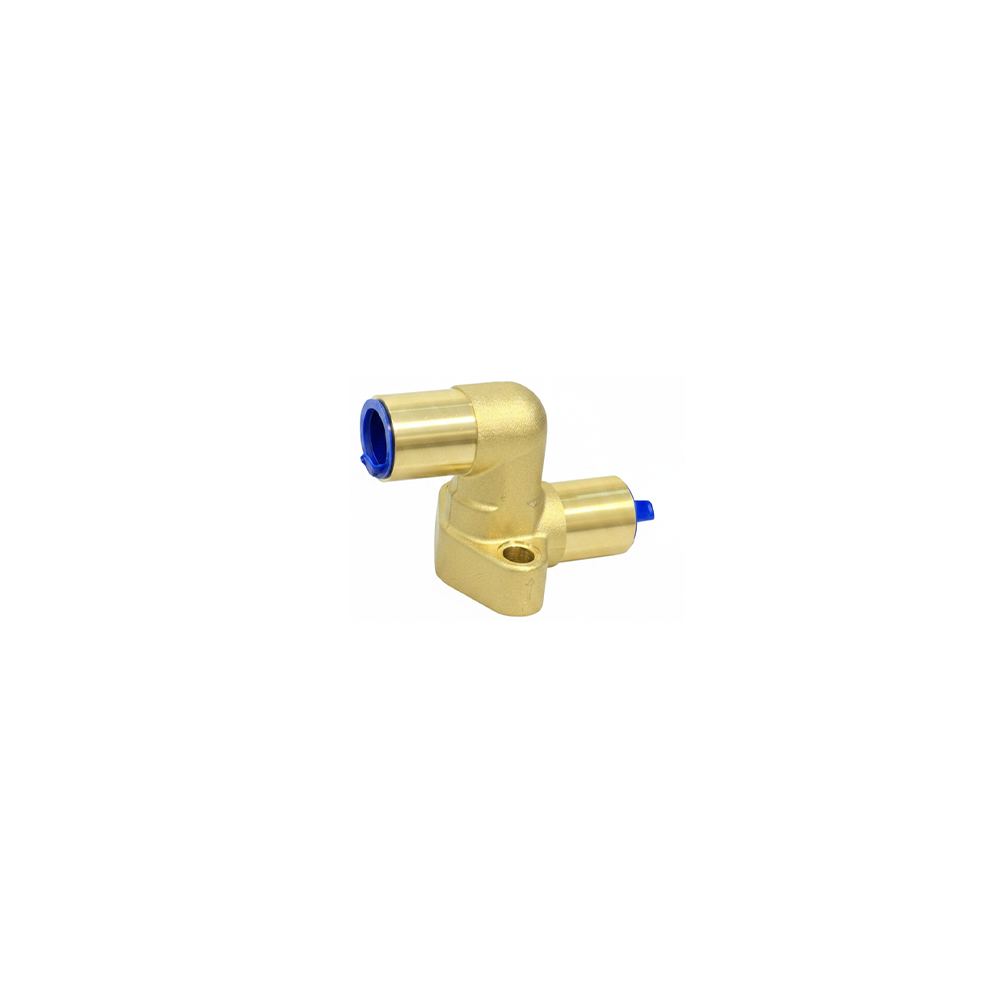

فلنج Copeland مدل 10332 با کد PCN 032988 یکی از متعلقات مجموعه شیرهای انبساط ترموستاتیکی T-Series است که برای ایجاد اتصال مناسب میان مجموعه شیر انبساط و لولهکشی مدار تبرید استفاده میشود.
این مدل دارای طراحی Straight-Through بوده و طبق مشخصات درجشده روی بستهبندی محصول برای TJRE و TJLE معرفی شده است. اتصال ورودی آن 7/8 اینچ ODF و اتصال خروجی 1-1/8 اینچ ODM است.
مشخصات فنی فلنج Copeland 10332
| مشخصات | اطلاعات |
| برند | Copeland |
| نوع محصول | فلنج / Body Flange شیر انبساط |
| مدل فلنج | 10332 |
| PCN | 032988 |
| Type درجشده روی بستهبندی | TJRE / TJLE |
| نوع مسیر | Straight-Through |
| ورودی | 7/8" ODF |
| خروجی | 1-1/8" ODM |
| Screw | PS-259 |
| نوع اتصال | اتصال لحیمی مدار تبرید |
| کاربرد | متعلقات شیر انبساط ترموستاتیکی T-Series |
| کشور درجشده روی بستهبندی | Made in China |
فلنج Copeland 10332 چیست؟
در شیرهای انبساط ترموستاتیکی قابل مونتاژ، فلنج یکی از اجزای مهم مجموعه است که نوع و سایز اتصال شیر به مدار تبرید را مشخص میکند. Copeland 10332 با کد 032988 یک فلنج Straight-Through است که برای مجموعههای سازگار T-Series استفاده میشود.
مزیت ساختار Take-Apart در این خانواده از شیرهای انبساط این است که اجزای مختلف مجموعه میتوانند متناسب با مشخصات سیستم انتخاب شوند. به همین دلیل هنگام سفارش فلنج، تنها برند شیر کافی نیست و باید مدل فلنج، PCN، نوع مسیر و سایز اتصالات دقیقاً بررسی شوند.
Straight-Through در فلنج 10332 یعنی چه؟
عبارت Straight-Through به آرایش مسیر فلنج اشاره دارد. این ویژگی هنگام انتخاب قطعه جایگزین اهمیت زیادی دارد، زیرا فلنجهای این خانواده میتوانند با آرایشهای مختلف ارائه شوند.
بنابراین اگر فلنج قبلی سیستم Straight-Through است، جایگزینی آن با یک فلنج دارای آرایش متفاوت میتواند باعث عدم تطابق با لولهکشی موجود شود.
تفاوت فلنج Straight-Through و Angle
| ویژگی | Straight-Through | Angle |
| آرایش اتصال | مسیر مستقیم | مسیر زاویهدار |
| مدل 10332 | بله | خیر |
| اهمیت در تعویض | باید با فرم لولهکشی و فلنج قبلی مطابقت داشته باشد. | |
سایز اتصال فلنج Copeland 10332
| ورودی 7/8" ODF
اتصال ورودی فلنج طبق مشخصات بستهبندی 7/8 اینچ ODF است. |
خروجی 1-1/8" ODM
اتصال خروجی فلنج طبق مشخصات بستهبندی 1-1/8 اینچ ODM است. |
چرا کد PCN 032988 مهم است؟
قطعات T-Series ممکن است از نظر ظاهری بسیار شبیه یکدیگر باشند، اما در مدل، نوع مسیر و ابعاد اتصال تفاوت داشته باشند. به همین دلیل PCN 032988 یکی از مهمترین شناسههایی است که هنگام استعلام و خرید این فلنج باید بررسی شود.

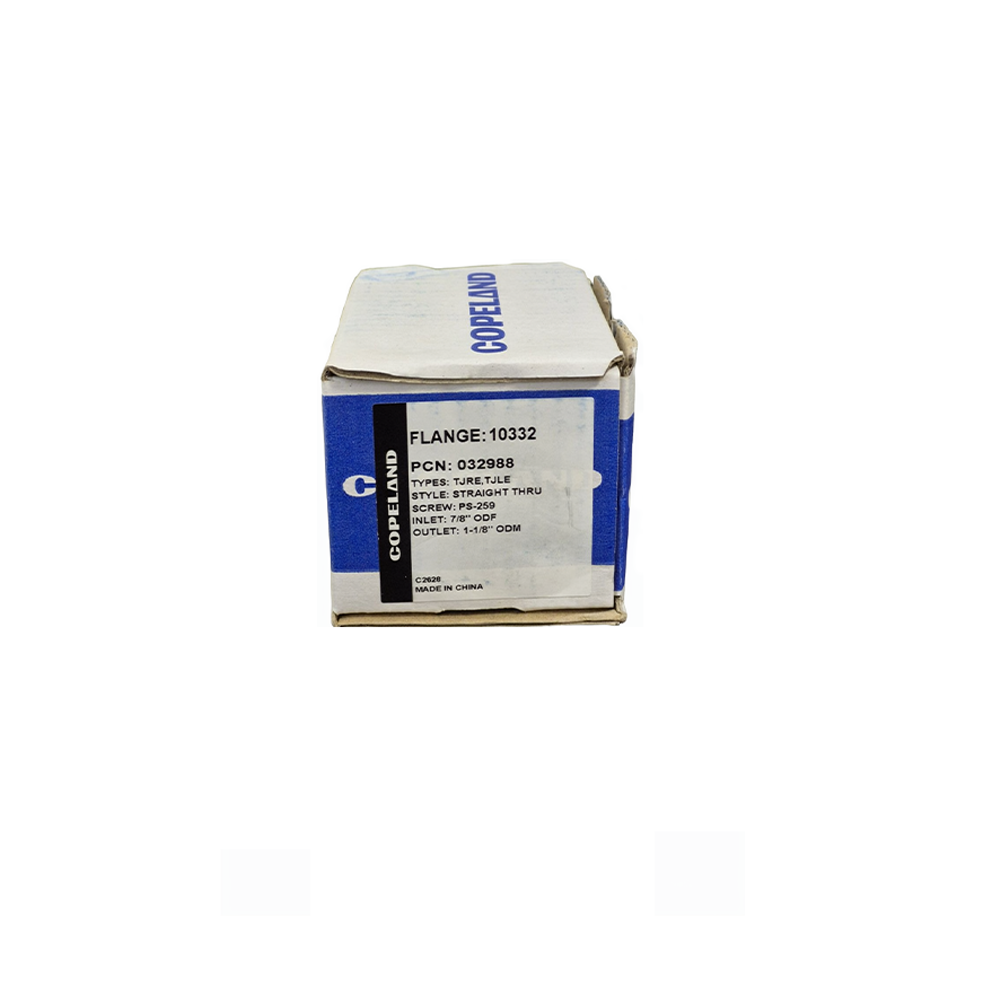

PCN: 032988
TYPES: TJRE, TJLE
STYLE: STRAIGHT THRU
SCREW: PS-259
INLET: 7/8" ODF
OUTLET: 1-1/8" ODM
کاربرد فلنج شیر انبساط Copeland 10332
این قطعه به عنوان یکی از اجزای مجموعه شیر انبساط ترموستاتیکی در سیستمهای تبرید و تهویه مطبوع سازگار استفاده میشود. وظیفه فلنج، فراهم کردن اتصال مناسب مجموعه شیر به خطوط مبرد است.
از آنجا که انتخاب TXV به ظرفیت برودتی، نوع مبرد، دمای تبخیر، اختلاف فشار و سایر پارامترهای سیستم وابسته است، انتخاب فلنج 10332 به معنی تعیین ظرفیت شیر انبساط نیست.
راهنمای خرید Copeland 10332 PCN 032988
پیش از سفارش این قطعه، موارد زیر را بررسی کنید:
- مدل فلنج: 10332
- PCN: 032988
- Type: TJRE / TJLE طبق لیبل این محصول
- Style: Straight-Through
- Inlet: 7/8" ODF
- Outlet: 1-1/8" ODM
- Screw: PS-259
- تطابق با مدل و اجزای شیر انبساط موجود
نکات نصب فلنج 10332
- قبل از نصب، مدار تبرید باید به شکل ایمن از فشار خارج شود.
- سطوح اتصال و آببندی مجموعه کاملاً بررسی و تمیز شوند.
- از تطابق ورودی و خروجی با مسیر صحیح مدار اطمینان حاصل شود.
- در عملیات لحیمکاری از انتقال حرارت بیش از حد به اجزای حساس TXV جلوگیری شود.
- پس از نصب، تست نشتی و بررسی عملکرد سیستم انجام شود.
سوالات متداول
فلنج Copeland 10332 چیست؟
یک Body Flange برای مجموعههای سازگار شیر انبساط ترموستاتیکی T-Series است که در این مدل دارای آرایش Straight-Through است.
PCN فلنج 10332 چیست؟
کد PCN این مدل 032988 است.
سایز Copeland 10332 چیست؟
طبق لیبل این محصول، ورودی 7/8 اینچ ODF و خروجی 1-1/8 اینچ ODM است.
فلنج 10332 مستقیم است یا زاویهدار؟
مدل موجود دارای طراحی Straight-Through است.
آیا Copeland 10332 یک شیر انبساط کامل است؟
خیر. 10332 فلنج یا Body Flange مجموعه شیر انبساط است و بهتنهایی TXV کامل محسوب نمیشود.
جمعبندی
فلنج Copeland 10332 با PCN 032988 یک فلنج Straight-Through برای مجموعه شیر انبساط ترموستاتیکی T-Series است. طبق مشخصات بستهبندی این محصول، مدل برای TJRE/TJLE معرفی شده و دارای ورودی 7/8" ODF و خروجی 1-1/8" ODM است. برای خرید مطمئن، مدل 10332، کد 032988، نوع اتصال و فرم فلنج را با قطعه موجود تطبیق دهید.
