شیر برقی SANHUA MDF25 مدل MDF-B03-25H003 سایز 1-1/8 اینچ
- برند: سانهوآ
- کدکالا:
✔️ مدل MDF-B03-25H003
✔️سایز اتصال 1-1/8 اینچ
✔️نوع اتصال ODF Solder / جوشی
✔️حالت عادی Normally Closed (NC)
✔️حداکثر فشار کاری MOP 4.5 MPa (45 bar)
✔️کشور سازنده / چین
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
شیر برقی SANHUA MDF25 مدل MDF-B03-25H003 سایز 1-1/8 اینچ

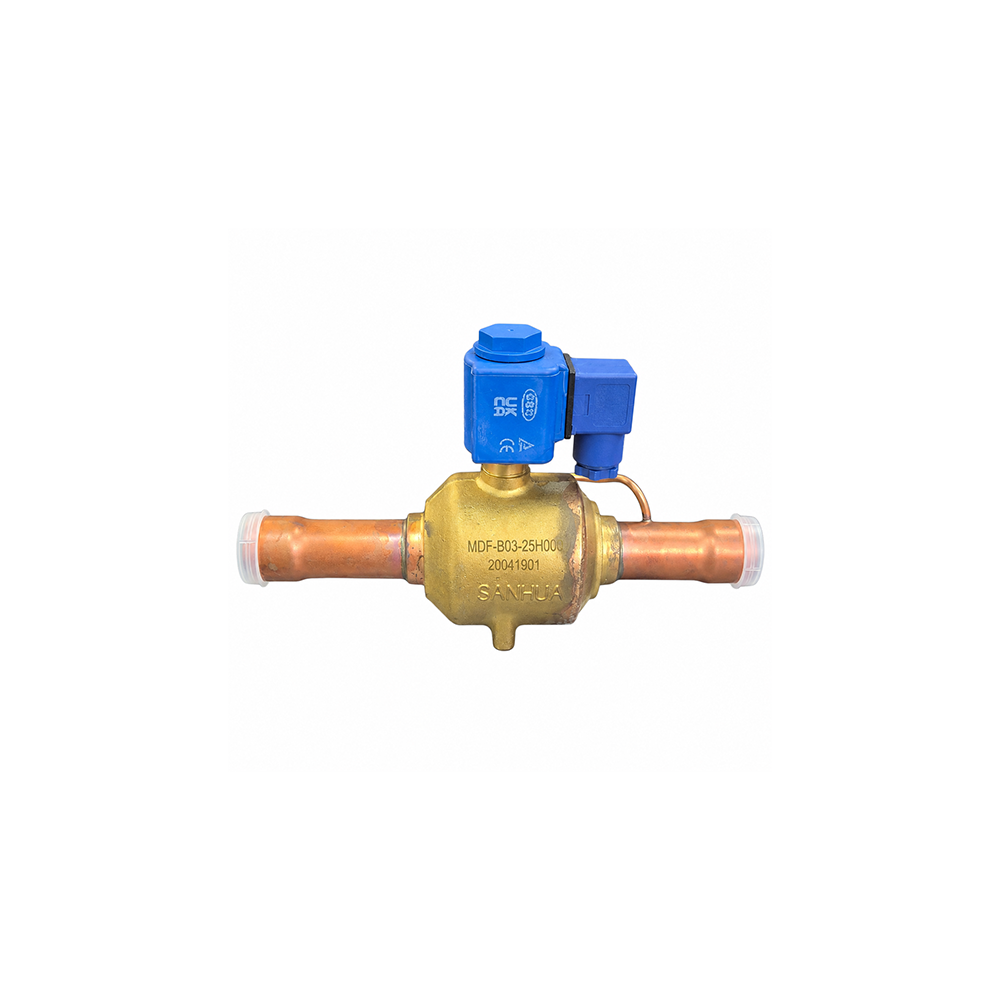

شیر برقی SANHUA MDF25 مدل MDF-B03-25H003 یک شیر سلونوئیدی صنعتی از سری MDF سنهوا است که برای کنترل قطع و وصل جریان مبرد در سیستمهای تبرید و تهویه مطبوع مورد استفاده قرار میگیرد. این مدل دارای اتصال جوشی 1-1/8 اینچ ODF و شماره فنی 10125006902 است.
MDF25 از مکانیزم Pilot Operated پیستونی استفاده میکند و در حالت عادی Normally Closed (NC) است؛ یعنی در شرایط عادی مسیر جریان بسته بوده و عملکرد شیر با فرمان الکتریکی به بوبین کنترل میشود.
مشخصات فنی شیر برقی SANHUA MDF25
| برند | SANHUA |
| نوع محصول | Solenoid Valve / شیر برقی |
| سری | MDF25 |
| مدل | MDF-B03-25H003 |
| Part Number | 10125006902 |
| سایز اتصال | 1-1/8 اینچ |
| نوع اتصال | ODF Solder / جوشی |
| حالت عادی | Normally Closed (NC) |
| نوع عملکرد | Pilot Operated – Piston Operated |
| Kv | 10 m³/h |
| حداکثر فشار کاری MOP | 4.5 MPa (45 bar) |
| حداکثر اختلاف فشار کاری | 3.1 MPa (31 bar) |
| حداقل اختلاف فشار کاری | 0.02 MPa (0.2 bar) |
| کشور درجشده روی بستهبندی | Made in China |
شیر برقی SANHUA MDF25 چگونه کار میکند؟
در شیر سلونوئیدی، دریافت فرمان الکتریکی توسط بوبین باعث ایجاد میدان مغناطیسی و فعال شدن مکانیزم داخلی شیر میشود. در مدل MDF-B03-25H، مکانیزم اصلی بهصورت پایلوت و پیستونی عمل میکند؛ به همین دلیل اختلاف فشار مدار نیز در عملکرد صحیح شیر نقش دارد.
این ساختار امکان کنترل الکتریکی جریان مبرد را فراهم میکند و شیر میتواند بخشی از منطق کنترلی یک چیلر، سردخانه، کندانسینگ یونیت یا سایر تجهیزات برودتی باشد.
Normally Closed یا NC یعنی چه؟
مدل MDF-B03-25H003 از نوع Normally Closed است. به زبان ساده، وضعیت طبیعی شیر بسته است. این ویژگی در طراحی مدارهای برودتی اهمیت زیادی دارد و هنگام جایگزینی شیر باید نوع NC یا NO بودن شیر قبلی حتماً بررسی شود.
اتصال 1-1/8 اینچ ODF
این مدل دارای دو اتصال مسی 1-1/8 اینچ ODF Solder است و اتصال آن به خط مبرد از طریق جوشکاری انجام میشود. کاتالوگ SANHUA نیز سایز اتصال MDF-B03-25H003 را 1-1/8 اینچ اعلام کرده است.
Kv برابر 10 m³/h چه مفهومی دارد؟
ضریب جریان یا Kv یکی از پارامترهای مهم در انتخاب شیر است و قابلیت عبور جریان شیر را بیان میکند. برای SANHUA MDF-B03-25H مقدار Kv = 10 m³/h اعلام شده است.
اما Kv بهتنهایی به معنی ظرفیت برودتی مشخص نیست؛ ظرفیت واقعی شیر به مبرد، دمای تبخیر و تقطیر، افت فشار و شرایط عملکرد سیستم وابسته است. بنابراین تبدیل مستقیم Kv به «تن تبرید» بدون مشخص بودن شرایط طراحی، روش مهندسی دقیقی نیست.
کاربردهای شیر برقی MDF25
- چیلرهای تراکمی
- سردخانههای صنعتی و تجاری
- کندانسینگ یونیتها
- سیستمهای تهویه مطبوع
- سیستمهای تبرید تجاری
- کنترل الکتریکی جریان مبرد
- مدارهای Pump Down در صورت تطابق طراحی سیستم
راهنمای انتخاب و خرید MDF25
اگر قصد جایگزینی یک شیر برقی را دارید، تنها مشاهده سایز 1-1/8 اینچ برای انتخاب قطعه کافی نیست. مدل شیر، نوع عملکرد، Kv، اختلاف فشار، نوع مبرد و مشخصات بوبین باید بررسی شوند.

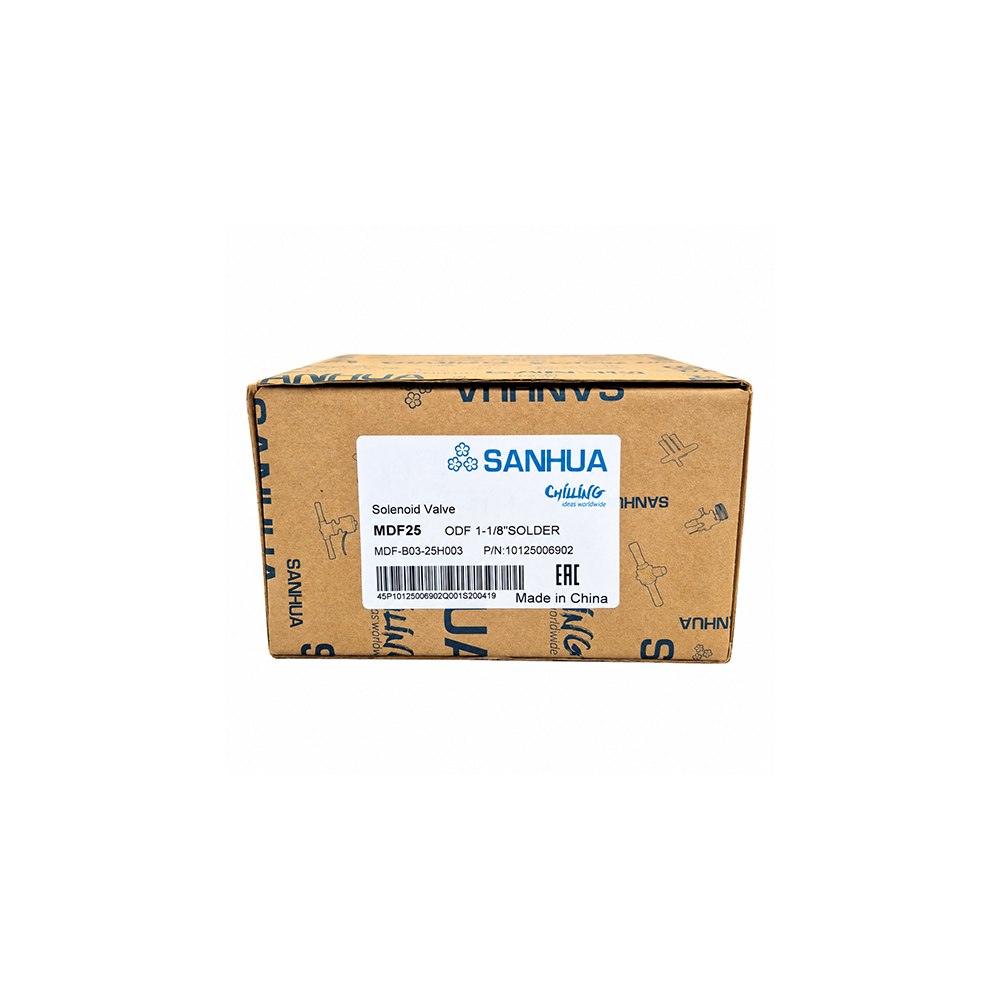

برای شناسایی دقیق این محصول میتوانید سه مشخصه اصلی زیر را با قطعه موردنیاز خود تطبیق دهید: SANHUA MDF25، MDF-B03-25H003 و P/N 10125006902.
سوالات متداول SANHUA MDF25
مدل دقیق این شیر برقی چیست؟
مدل درجشده روی محصول و بستهبندی MDF-B03-25H003 از سری MDF25 است.
شماره فنی SANHUA MDF25 چیست؟
Part Number درجشده روی بستهبندی این محصول 10125006902 است.
سایز اتصال MDF-B03-25H003 چقدر است؟
این مدل دارای اتصال جوشی ODF سایز 1-1/8 اینچ است.
MDF25 در حالت عادی باز است یا بسته؟
این مدل Normally Closed (NC) است؛ یعنی در وضعیت عادی شیر بسته است.
Kv شیر SANHUA MDF25 چقدر است؟
مقدار Kv مدل MDF-B03-25H برابر 10 m³/h است.
آیا میتوان MDF25 را فقط بر اساس سایز لوله انتخاب کرد؟
خیر. علاوه بر سایز لوله باید Kv، اختلاف فشار، نوع مبرد، شرایط کاری سیستم، نوع عملکرد شیر و مشخصات بوبین بررسی شوند.
برای بررسی موجودی، قیمت و تطبیق فنی شیر با سیستم برودتی خود با کارشناسان MTM Part تماس بگیرید.
