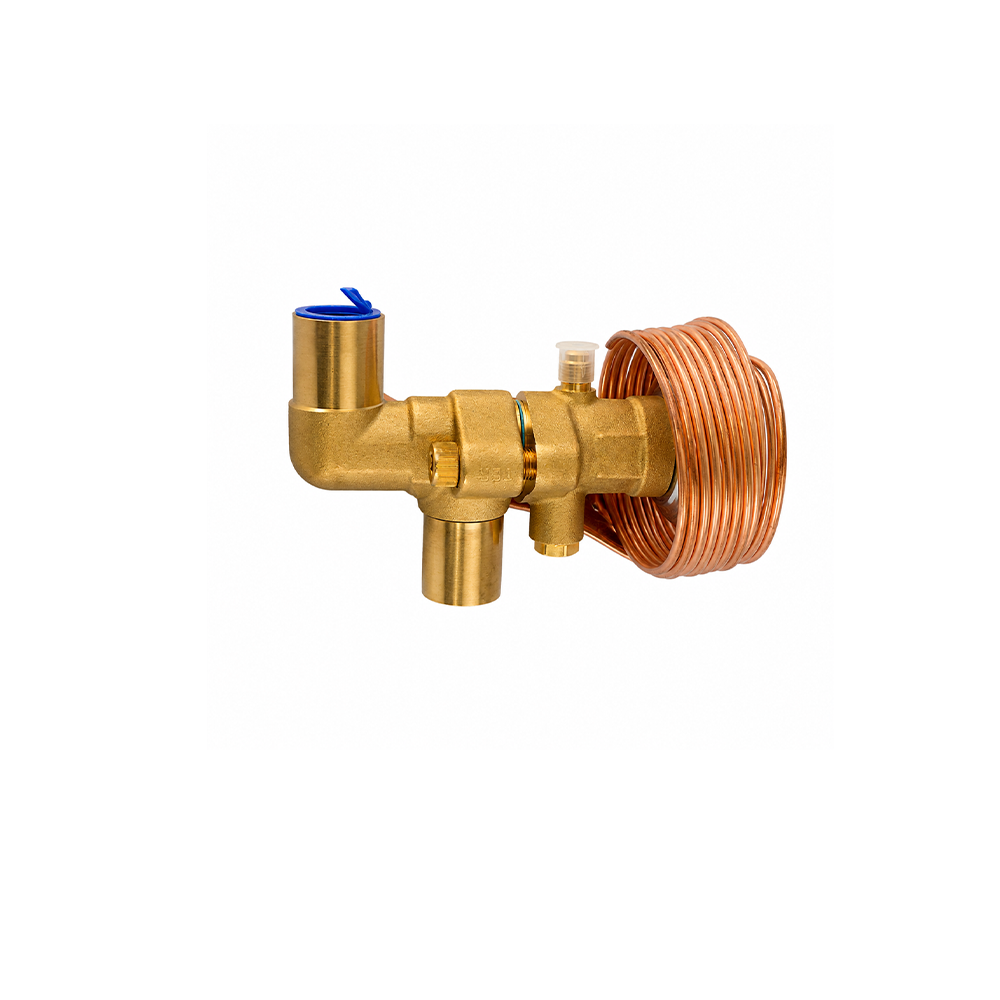

شیر انبساط آلکو ALCO TER 22 HW 100 کد 053173
- برند: آلکو
- کدکالا:
✔️ظرفیت اسمی 22 تن
✔️اکولایزر خارجی 1/4 SAE
✔️لوله مویی 10 فوت
✔️ورودی 7/8 ODF
✔️خروجی 1-1/8 ODM
✔️نوع اتصال لحیمی / Solder
✔️کشور سازنده چین و چک
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
شیر انبساط آلکو ALCO TER 22 HW 100 کد 053173 ظرفیت 22 تن
شیر انبساط ترموستاتیکی ALCO مدل TER 22 HW 100 با کد PCN 053173 یک شیر انبساط صنعتی برای کنترل جریان مبرد ورودی به اواپراتور است. این مدل با ظرفیت اسمی 22 تن تبرید طراحی شده و برای سیستمهای تبرید و تهویه مطبوع با ظرفیت بالاتر مورد استفاده قرار میگیرد.

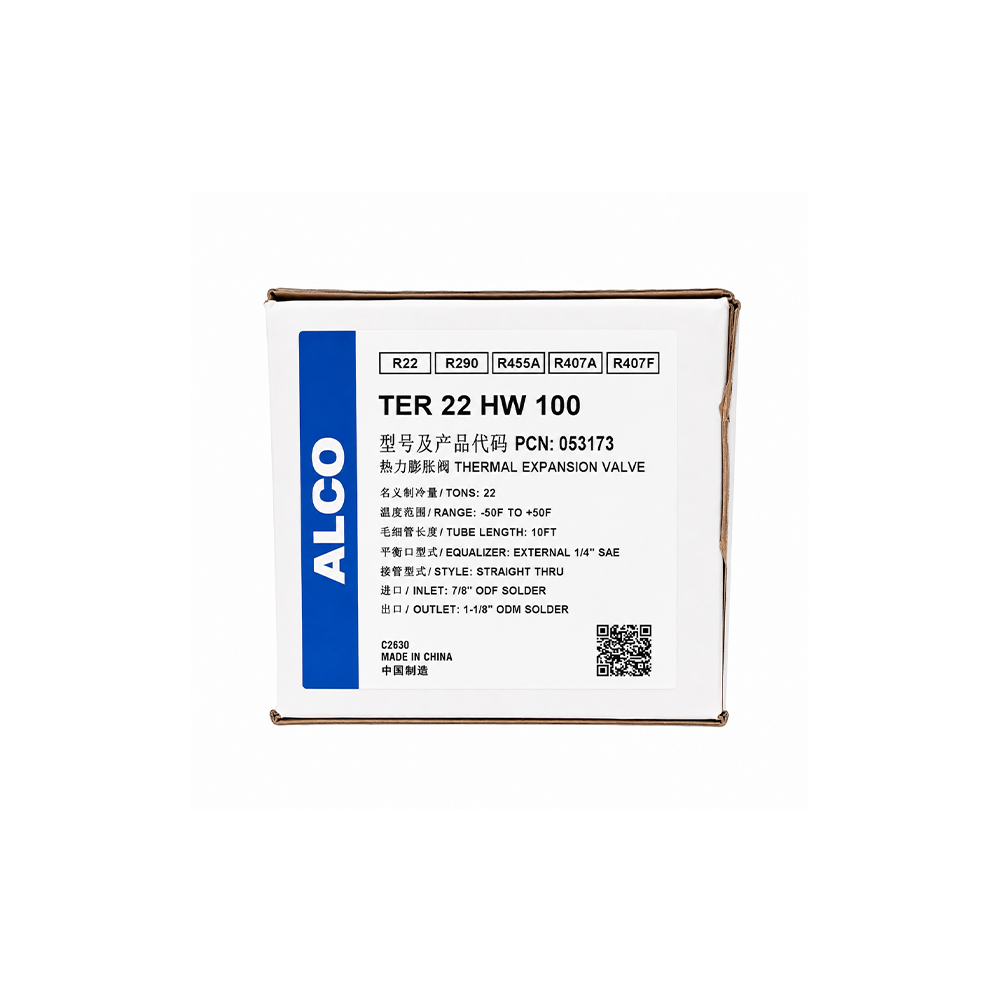

طبق مشخصات درجشده روی بستهبندی این محصول، شیر دارای اکولایزر خارجی 1/4 اینچ SAE، لوله مویی 10 فوت، طراحی Straight-Through و اتصالات لحیمی 7/8 اینچ ODF در ورودی و 1-1/8 اینچ ODM در خروجی است.
روی لیبل این نسخه مبردهای R22، R290، R455A، R407A و R407F درج شدهاند. انتخاب نهایی شیر باید علاوه بر مبرد براساس ظرفیت واقعی اواپراتور، دمای تبخیر، شرایط کندانس و اختلاف فشار سیستم انجام شود.
مشخصات فنی ALCO TER 22 HW 100
| مشخصات | اطلاعات فنی |
| برند | ALCO |
| مدل | TER 22 HW 100 |
| PCN | 053173 |
| نوع محصول | Thermal Expansion Valve / شیر انبساط ترموستاتیکی |
| سری | TER |
| ظرفیت اسمی | 22 Tons |
| مبردهای درجشده روی لیبل | R22 / R290 / R455A / R407A / R407F |
| Temperature Range | -50°F تا +50°F |
| Tube Length | 10 ft |
| Equalizer | External 1/4" SAE |
| Style | Straight Thru |
| ورودی | 7/8" ODF Solder |
| خروجی | 1-1/8" ODM Solder |
| ساخت | Made in China / CZ |
شیر انبساط ALCO TER 22 چه کاری انجام میدهد؟
شیر انبساط ترموستاتیکی وظیفه کنترل مقدار مبرد مایع ورودی به اواپراتور را بر عهده دارد. شیر با واکنش به شرایط خروجی اواپراتور، جریان مبرد را تنظیم میکند تا سطح مناسبی از سوپرهیت حفظ شود.
تغذیه بیش از حد مبرد میتواند خطر برگشت مایع به سمت کمپرسور را افزایش دهد؛ در حالی که تغذیه کمتر از نیاز، باعث استفاده ناقص از سطح اواپراتور و کاهش ظرفیت سرمایشی سیستم خواهد شد.
اکولایزر خارجی 1/4 SAE
این مدل دارای External Equalizer با اتصال 1/4 اینچ SAE است. اکولایزر خارجی فشار واقعی در خروجی اواپراتور را به مکانیزم کنترلی شیر منتقل میکند.
در اواپراتورهایی که افت فشار قابل توجهی در Distributor یا مدارهای اواپراتور وجود دارد، استفاده از اکولایزر خارجی کمک میکند شیر شرایط واقعی خروجی اواپراتور را بهتر در کنترل سوپرهیت لحاظ کند.
لوله مویی 10 فوت
طبق لیبل محصول، طول لوله مویی این مدل 10 فوت است. این لوله ارتباط بین بالب حسگر دما و Power Element شیر را برقرار میکند.
بالب باید در محل مناسب خط ساکشن نصب شود و تماس حرارتی صحیح با سطح لوله داشته باشد. نصب نامناسب بالب میتواند باعث کنترل نادرست سوپرهیت و عملکرد نامناسب TXV شود.
سایز اتصالات TER 22 HW 100
| ورودی 7/8" ODF
اتصال ورودی این مدل 7/8 اینچ از نوع ODF Solder است. |
خروجی 1-1/8" ODM
اتصال خروجی 1-1/8 اینچ از نوع ODM Solder است. |
مبردهای درجشده روی ALCO TER 22 HW 100
روی بستهبندی همین نسخه از محصول، مبردهای R22، R290، R455A، R407A و R407F درج شدهاند.
راهنمای خرید ALCO TER 22 HW 100
- Model: TER 22 HW 100
- PCN: 053173
- Nominal Capacity: 22 Tons
- Temperature Range: -50°F to +50°F
- Tube Length: 10 ft
- Equalizer: External 1/4" SAE
- Style: Straight Thru
- Inlet: 7/8" ODF Solder
- Outlet: 1-1/8" ODM Solder
- نوع مبرد سیستم بررسی شود.
- شرایط واقعی ظرفیت و فشار سیستم بررسی شود.
سوالات متداول
کد فنی ALCO TER 22 HW 100 چیست؟
کد صحیح PCN این محصول 053173 است.
ظرفیت TER 22 HW 100 چقدر است؟
ظرفیت اسمی درجشده روی بستهبندی 22 Tons است.
سایز اتصالات TER 22 چیست؟
ورودی 7/8 اینچ ODF Solder و خروجی 1-1/8 اینچ ODM Solder است.
آیا این مدل اکولایزر خارجی دارد؟
بله. Equalizer این مدل External با اتصال 1/4 اینچ SAE است.
چه مبردهایی روی این مدل درج شدهاند؟
روی لیبل این محصول R22، R290، R455A، R407A و R407F درج شده است.
جمعبندی
ALCO TER 22 HW 100 با PCN صحیح 053173 یک شیر انبساط ترموستاتیکی با ظرفیت اسمی 22 تن، اکولایزر خارجی 1/4 SAE، لوله مویی 10 فوت، ورودی 7/8 ODF و خروجی 1-1/8 ODM است. پیش از خرید، مدل، PCN، مبرد و شرایط واقعی سیستم را با شیر مورد نیاز تطبیق دهید.
