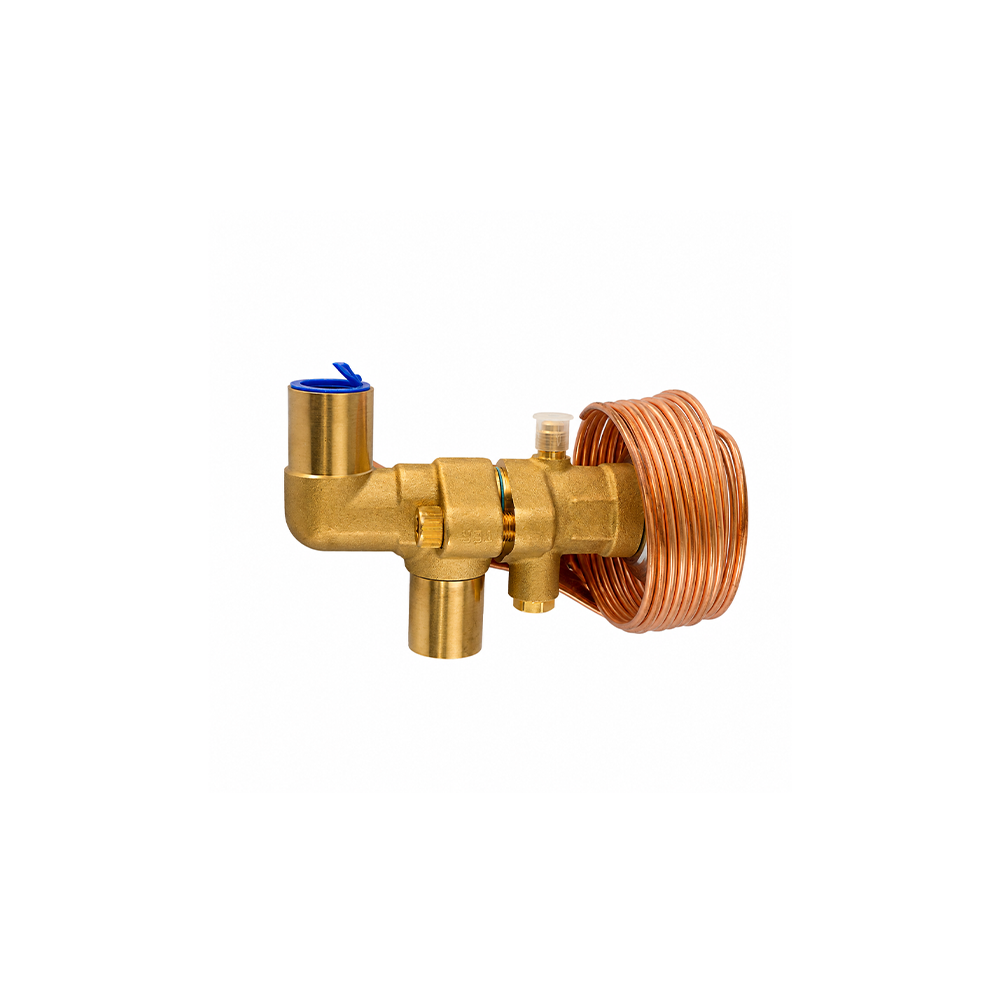

شیر انبساط آلکو ALCO TER 35 HW 100 کد 080622
- برند: آلکو
- کدکالا:
✔️ ظرفیت اسمی 35 تن
✔️ ورودی 7/8 ODF
✔️ خروجی 1-1/8 ODM
✔️ لوله مویی 10 فوت
✔️ نوع اتصال لحیمی / Solder
✔️ کشور سازنده چین و چک
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
شیر انبساط آلکو ALCO TER 35 HW 100 کد 080622 ظرفیت 35 تن
شیر انبساط ترموستاتیکی ALCO مدل TER 35 HW 100 با کد PCN 080622 یک شیر انبساط صنعتی برای کنترل جریان مبرد ورودی به اواپراتور است. این مدل با ظرفیت اسمی 35 تن تبرید برای سیستمهای تبرید و تهویه مطبوع با ظرفیت بالاتر طراحی شده است.

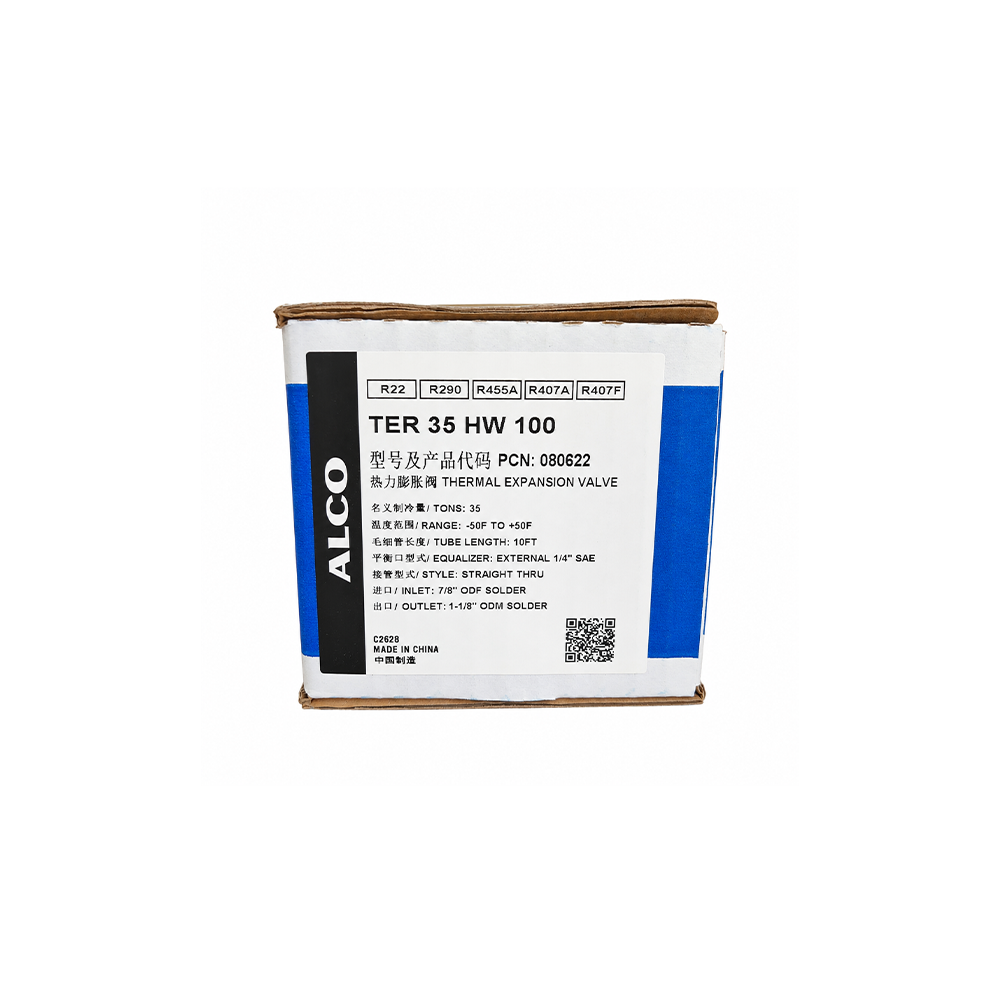

طبق مشخصات درجشده روی بستهبندی، این شیر دارای اکولایزر خارجی 1/4 اینچ SAE، لوله مویی 10 فوت، طراحی Straight-Through و اتصالات لحیمی 7/8 اینچ ODF در ورودی و 1-1/8 اینچ ODM در خروجی است.
روی لیبل این نسخه مبردهای R22، R290، R455A، R407A و R407F درج شدهاند. با این حال، انتخاب نهایی شیر انبساط باید براساس ظرفیت واقعی سیستم، مبرد، دمای تبخیر، شرایط کندانس و اختلاف فشار انجام شود.
مشخصات فنی ALCO TER 35 HW 100
| مشخصات | اطلاعات فنی |
| برند | ALCO |
| مدل | TER 35 HW 100 |
| PCN | 080622 |
| نوع محصول | شیر انبساط ترموستاتیکی / Thermal Expansion Valve |
| سری | TER |
| ظرفیت اسمی | 35 Tons |
| مبردهای درجشده روی بستهبندی | R22 / R290 / R455A / R407A / R407F |
| Temperature Range | -50°F تا +50°F |
| طول لوله مویی | 10 ft |
| Equalizer | External 1/4" SAE |
| Style | Straight Thru |
| ورودی | 7/8" ODF Solder |
| خروجی | 1-1/8" ODM Solder |
| نوع اتصال | لحیمی / Solder |
| کشور درجشده روی بستهبندی | Made in China / CZ |
شیر انبساط ALCO TER 35 چه کاری انجام میدهد؟
وظیفه شیر انبساط ترموستاتیکی، تنظیم مقدار مبرد مایع ورودی به اواپراتور متناسب با بار برودتی سیستم است. شیر با واکنش به شرایط خروجی اواپراتور، میزان بازشدگی خود را تغییر میدهد تا سوپرهیت در محدوده مناسب کنترل شود.
اگر جریان مبرد کمتر از نیاز باشد، بخشی از سطح اواپراتور بدون استفاده مؤثر باقی میماند و ظرفیت سیستم کاهش پیدا میکند. در مقابل، تغذیه بیش از حد اواپراتور میتواند احتمال عبور مبرد مایع از اواپراتور و حرکت آن به سمت خط مکش را افزایش دهد.
اکولایزر خارجی در ALCO TER 35
مدل TER 35 HW 100 دارای External Equalizer با اتصال 1/4 اینچ SAE است. وظیفه اکولایزر خارجی، انتقال فشار واقعی خروجی اواپراتور به مکانیزم کنترلی شیر انبساط است.
در اواپراتورهایی که Distributor، مدارهای متعدد یا افت فشار قابل توجه دارند، استفاده از اکولایزر خارجی کمک میکند فشار واقعی خروجی اواپراتور در عملکرد TXV لحاظ شود.
لوله مویی 10 فوت و بالب حرارتی
طبق اطلاعات روی لیبل، طول لوله مویی این نسخه 10 فوت است. لوله مویی ارتباط میان بالب حرارتی و Power Element شیر را برقرار میکند.
بالب باید روی قسمت مناسب خط ساکشن و با تماس حرارتی کامل نصب شود. همچنین عایقکاری صحیح بالب از تأثیر دمای محیط بر عملکرد شیر جلوگیری میکند.
سایز اتصالات ALCO TER 35 HW 100
| ورودی 7/8" ODF
ورودی شیر دارای اتصال لحیمی 7/8 اینچ از نوع ODF است. |
خروجی 1-1/8" ODM
خروجی شیر دارای اتصال لحیمی 1-1/8 اینچ از نوع ODM است. |
طراحی Straight-Through چیست؟
عبارت Straight Thru روی لیبل محصول به آرایش مستقیم اتصال مجموعه شیر اشاره دارد. هنگام جایگزینی TXV موجود، این ویژگی باید همراه با سایز اتصالات بررسی شود تا شیر جدید با لولهکشی موجود تطابق داشته باشد.
مبردهای درجشده روی TER 35 HW 100
روی بستهبندی این محصول پنج مبرد زیر درج شده است:
R22
R290
R455A
R407A
R407F
کاربرد شیر انبساط ALCO TER 35
این شیر برای سیستمهای تبرید و تهویه مطبوعی قابل استفاده است که مشخصات طراحی آنها با ظرفیت و شرایط عملکرد TER 35 مطابقت داشته باشد.
در پروژههای با ظرفیت بالاتر مانند برخی چیلرها، هواسازهای DX، تجهیزات تبرید تجاری و اواپراتورهای بزرگ ممکن است از شیرهای این کلاس ظرفیت استفاده شود؛ اما مدل نهایی باید با محاسبات واقعی سیستم انتخاب شود.
راهنمای خرید ALCO TER 35 HW 100
برای خرید و جایگزینی صحیح، مشخصات زیر را با شیر قبلی و مدار تبرید تطبیق دهید:
- Model: TER 35 HW 100
- PCN: 080622
- Nominal Capacity: 35 Tons
- Range: -50°F to +50°F
- Tube Length: 10 ft
- Equalizer: External 1/4" SAE
- Style: Straight Thru
- Inlet: 7/8" ODF Solder
- Outlet: 1-1/8" ODM Solder
- نوع مبرد سیستم
- ظرفیت واقعی اواپراتور
- دمای تبخیر و شرایط کندانس
نکات مهم نصب TER 35
- جهت جریان مبرد قبل از نصب کنترل شود.
- از انتقال حرارت زیاد به Power Element در زمان لحیمکاری جلوگیری شود.
- بالب روی خط ساکشن با تماس حرارتی مناسب نصب شود.
- بالب پس از نصب بهدرستی عایق شود.
- خط Equalizer در محل مناسب متصل شود.
- پس از نصب، سیستم تست نشتی شود.
- سوپرهیت پس از راهاندازی بررسی شود.
سوالات متداول ALCO TER 35 HW 100
کد فنی ALCO TER 35 HW 100 چیست؟
PCN درجشده روی این محصول 080622 است.
ظرفیت TER 35 HW 100 چقدر است؟
ظرفیت اسمی درجشده روی بستهبندی این مدل 35 تن تبرید است.
سایز اتصالات TER 35 چیست؟
ورودی 7/8 اینچ ODF Solder و خروجی 1-1/8 اینچ ODM Solder است.
آیا ALCO TER 35 اکولایزر خارجی دارد؟
بله. این مدل دارای External Equalizer با اتصال 1/4 اینچ SAE است.
طول لوله مویی TER 35 چقدر است؟
طبق لیبل محصول، طول Tube برابر 10 فوت است.
چه مبردهایی روی این مدل درج شدهاند؟
روی لیبل این نسخه R22، R290، R455A، R407A و R407F درج شدهاند.
جمعبندی
ALCO TER 35 HW 100 با PCN 080622 یک شیر انبساط ترموستاتیکی با ظرفیت اسمی 35 تن، اکولایزر خارجی 1/4 SAE، لوله مویی 10 فوت، طراحی Straight-Through، ورودی 7/8 ODF و خروجی 1-1/8 ODM است. برای انتخاب صحیح، مدل و PCN محصول همراه با مبرد و شرایط واقعی سیستم بررسی شود.
