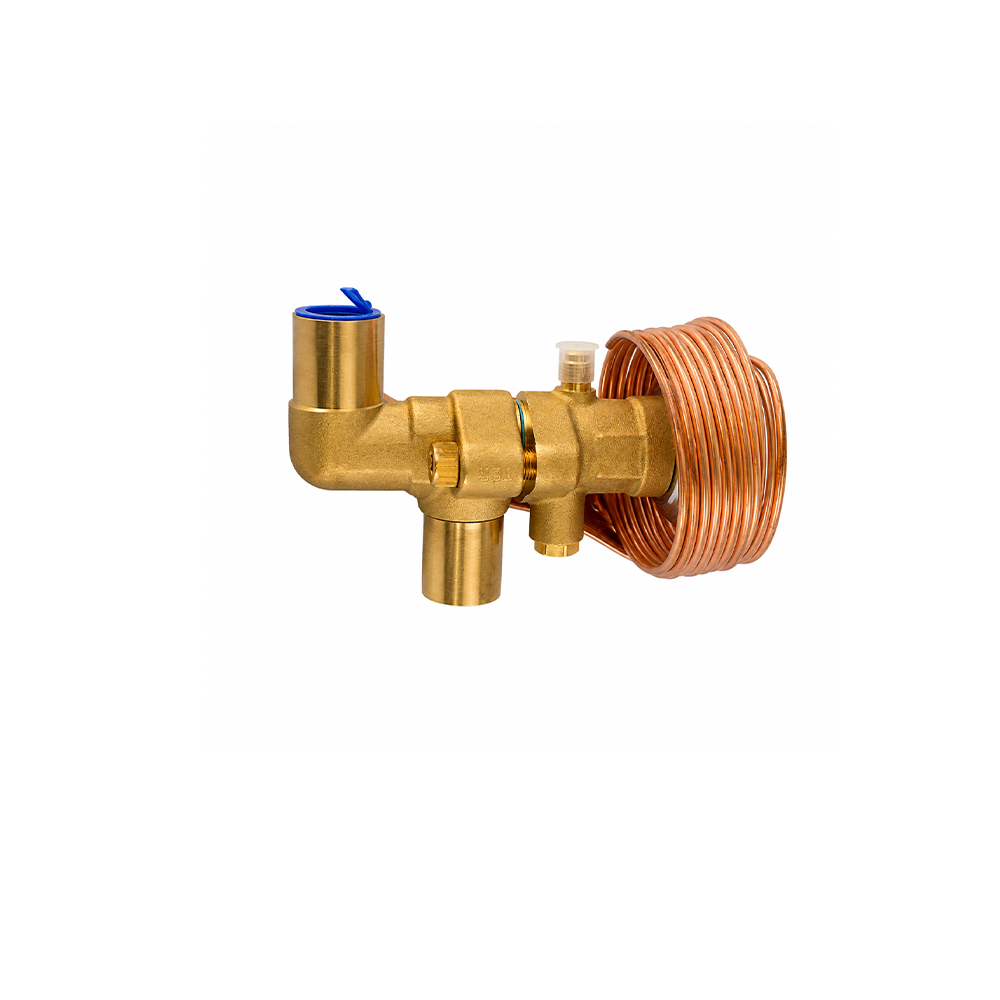

شیر انبساط آلکو ALCO TJRE 18 HW 100 کد 047241
- برند: آلکو
- کدکالا:
✔️لوله مویی 5 فوت
✔️اکولایزر خارجی 1/4 SAE
✔️ورودی 7/8 ODF
✔️خروجی 1-1/8 ODM
✔️سری TJRE
✔️کشور سازنده چین / چک
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
شیر انبساط آلکو ALCO TJRE 18 HW 100 کد 047241 ظرفیت 18 تن
شیر انبساط ترموستاتیکی ALCO مدل TJRE 18 HW 100 با کد PCN 047241 یک شیر انبساط صنعتی برای کنترل مقدار مبرد ورودی به اواپراتور است. این مدل دارای ظرفیت اسمی 18 تن تبرید بوده و برای سیستمهای تبرید و تهویه مطبوعی که شرایط طراحی آنها با مشخصات این شیر مطابقت دارد قابل استفاده است.

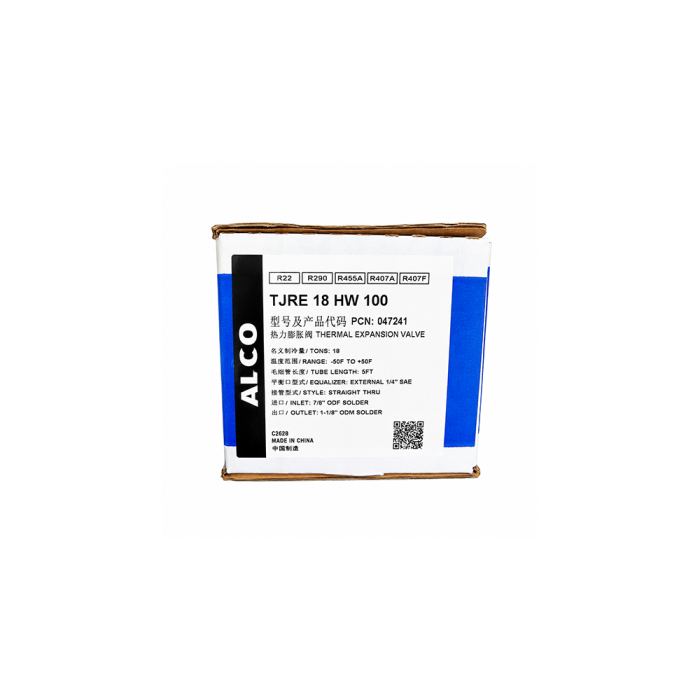

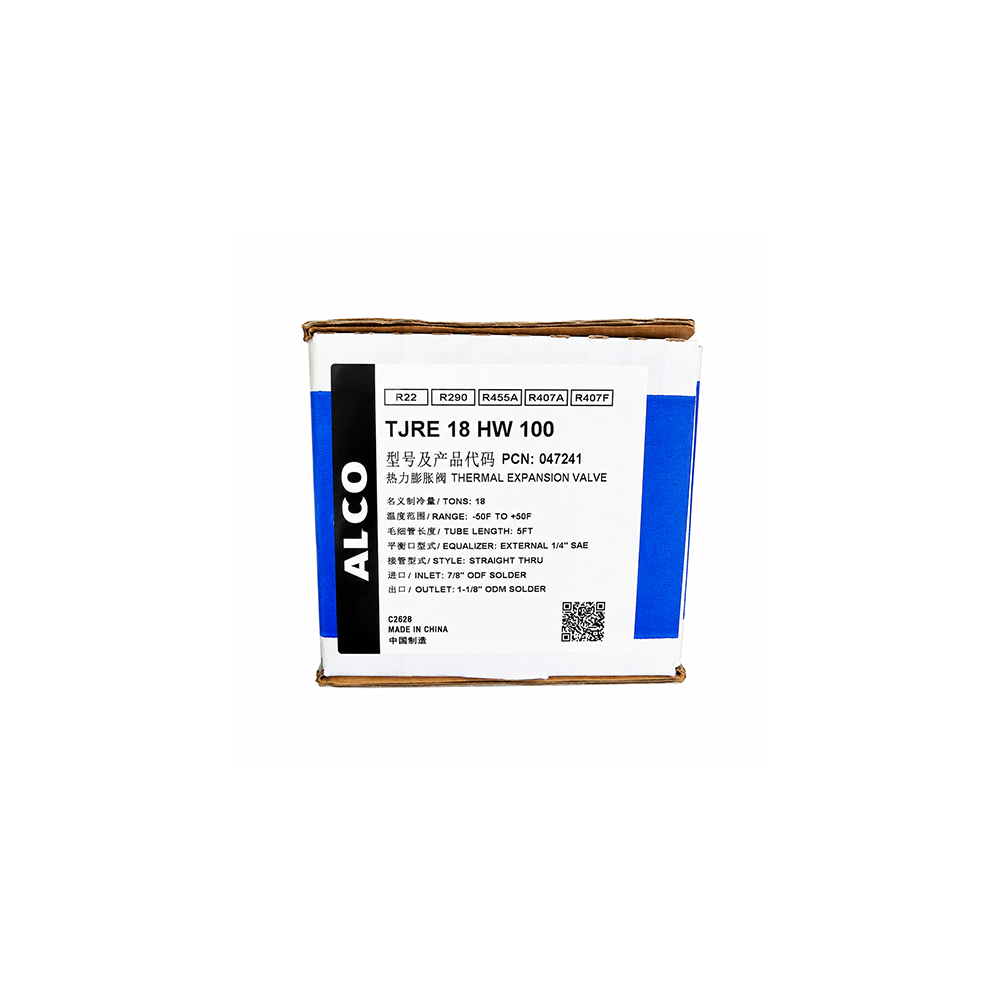

طبق مشخصات درجشده روی بستهبندی، این مدل دارای اکولایزر خارجی 1/4 اینچ SAE، لوله مویی 5 فوت، طراحی Straight-Through و اتصالات لحیمی 7/8 اینچ ODF در ورودی و 1-1/8 اینچ ODM در خروجی است.
روی لیبل این نسخه مبردهای R22، R290، R455A، R407A و R407F درج شدهاند. با این حال، انتخاب نهایی شیر باید براساس مبرد، ظرفیت واقعی اواپراتور، دمای تبخیر، فشار کندانس و اختلاف فشار سیستم انجام شود.
مشخصات فنی ALCO TJRE 18 HW 100
| مشخصات | اطلاعات فنی |
| برند | ALCO |
| مدل | TJRE 18 HW 100 |
| PCN | 047241 |
| نوع محصول | Thermal Expansion Valve / شیر انبساط ترموستاتیکی |
| سری | TJRE |
| ظرفیت اسمی | 18 Tons |
| مبردهای درجشده روی لیبل | R22 / R290 / R455A / R407A / R407F |
| Temperature Range | -50°F تا +50°F |
| Tube Length | 5 ft |
| Equalizer | External 1/4" SAE |
| Style | Straight Thru |
| ورودی | 7/8" ODF Solder |
| خروجی | 1-1/8" ODM Solder |
| کشور درجشده روی بستهبندی | Made in China /CZ |
شیر انبساط ALCO TJRE 18 چگونه کار میکند؟
شیر انبساط ترموستاتیکی یا TXV با تغییر میزان بازشدگی مسیر مبرد، مقدار مبرد مایع ورودی به اواپراتور را متناسب با شرایط کاری تنظیم میکند. هدف اصلی این کنترل، استفاده مؤثر از سطح اواپراتور و حفظ سوپرهیت در محدوده مناسب است.
اگر شیر بیش از حد بسته باشد، اواپراتور دچار کمبود تغذیه مبرد شده و ظرفیت سرمایشی کاهش پیدا میکند. در مقابل، تغذیه بیش از اندازه میتواند احتمال عبور مبرد مایع از انتهای اواپراتور و ورود آن به خط ساکشن را افزایش دهد.
اکولایزر خارجی ALCO TJRE 18
این مدل دارای External Equalizer با اتصال 1/4" SAE است. اکولایزر خارجی فشار واقعی در قسمت خروجی اواپراتور را به مکانیزم کنترلی شیر منتقل میکند.
در اواپراتورهایی که Distributor، مسیرهای متعدد یا افت فشار قابل توجه دارند، این نوع اکولایزر کمک میکند شیر براساس فشار واقعی خروجی اواپراتور عمل کند.
لوله مویی 5 فوت
برخلاف مدلهای مشابهی که ممکن است لوله مویی بلندتری داشته باشند، طبق لیبل همین محصول Tube Length برابر 5FT است.
لوله مویی بین بالب حرارتی و Power Element قرار دارد و تغییرات فشار ناشی از دمای بالب را به مکانیزم شیر منتقل میکند. هنگام نصب نباید این لوله دچار شکستگی، لهشدگی یا خم شدید شود.
سایز ورودی و خروجی TJRE 18 HW 100
| ورودی 7/8" ODF
ورودی شیر دارای اتصال لحیمی 7/8 اینچ از نوع ODF است. |
خروجی 1-1/8" ODM
خروجی این مدل دارای اتصال لحیمی 1-1/8 اینچ از نوع ODM است. |
طراحی Straight-Through
روی لیبل مدل TJRE 18 HW 100 عبارت STYLE: STRAIGHT THRU درج شده است. این مشخصه فرم و آرایش اتصال شیر را بیان میکند و هنگام جایگزینی TXV قبلی باید با لولهکشی موجود تطبیق داده شود.
مبردهای درجشده روی ALCO TJRE 18 HW 100
روی لیبل همین نسخه مبردهای زیر درج شدهاند:
R22
R290
R455A
R407A
R407F
راهنمای انتخاب و خرید ALCO TJRE 18
اگر قرار است این شیر جایگزین نمونه قبلی شود، قبل از سفارش مشخصات زیر را تطبیق دهید:
- Model: TJRE 18 HW 100
- PCN: 047241
- Nominal Capacity: 18 Tons
- Range: -50°F to +50°F
- Tube Length: 5FT
- Equalizer: External 1/4" SAE
- Style: Straight Thru
- Inlet: 7/8" ODF Solder
- Outlet: 1-1/8" ODM Solder
- نوع مبرد سیستم
- ظرفیت واقعی اواپراتور
- دمای تبخیر و شرایط کندانس
نکات مهم نصب
- جهت صحیح جریان مبرد قبل از نصب کنترل شود.
- در زمان لحیمکاری از انتقال حرارت زیاد به Power Element جلوگیری شود.
- لوله مویی 5 فوتی دچار پیچخوردگی یا لهشدگی نشود.
- بالب حرارتی در محل مناسب خط ساکشن و با تماس حرارتی کامل نصب شود.
- بالب پس از نصب بهدرستی عایق شود.
- خط External Equalizer در محل صحیح خط ساکشن متصل شود.
- پس از نصب، مدار تست نشتی شود.
- سوپرهیت سیستم بعد از راهاندازی بررسی شود.
سوالات متداول
کد فنی ALCO TJRE 18 HW 100 چیست؟
PCN درجشده روی این محصول 047241 است.
ظرفیت TJRE 18 HW 100 چقدر است؟
ظرفیت اسمی درجشده روی بستهبندی این مدل 18 Tons است.
طول لوله مویی ALCO TJRE 18 چقدر است؟
طبق لیبل این محصول، Tube Length برابر 5FT است.
آیا این مدل اکولایزر خارجی دارد؟
بله. این شیر دارای External Equalizer با اتصال 1/4 اینچ SAE است.
سایز اتصالات TJRE 18 چیست؟
ورودی 7/8 اینچ ODF Solder و خروجی 1-1/8 اینچ ODM Solder است.
چه مبردهایی روی این نسخه درج شدهاند؟
روی لیبل این محصول R22، R290، R455A، R407A و R407F درج شدهاند.
جمعبندی
ALCO TJRE 18 HW 100 با PCN 047241 یک شیر انبساط ترموستاتیکی با ظرفیت اسمی 18 تن، لوله مویی 5 فوت، اکولایزر خارجی 1/4 SAE، طراحی Straight-Through، ورودی 7/8 ODF و خروجی 1-1/8 ODM است. برای انتخاب صحیح، مشخصات شیر همراه با مبرد و شرایط واقعی مدار تبرید بررسی شود.
