شیر انبساط آلکو ALCO TCLE 12 NW 100 کد 065484
- برند: آلکو
- کدکالا:
✔️مناسب R407C و R454C
✔️اکولایزر خارجی 1/4 SAE
✔️ورودی 5/8 ODF
✔️خروجی 7/8 ODF
✔️نوع اتصال لحیمی / Solder
✔️سری TCLE
✔️کشور سازنده چین / چک
تحویل اکسپرس
ضمانت اصل بودن کالا
پشتیبانی 24 ساعته
ارسال به سراسر کشور
تضمین بهترین قیمت
شیر انبساط آلکو ALCO TCLE 12 NW 100 کد 065484 ظرفیت 12 تن

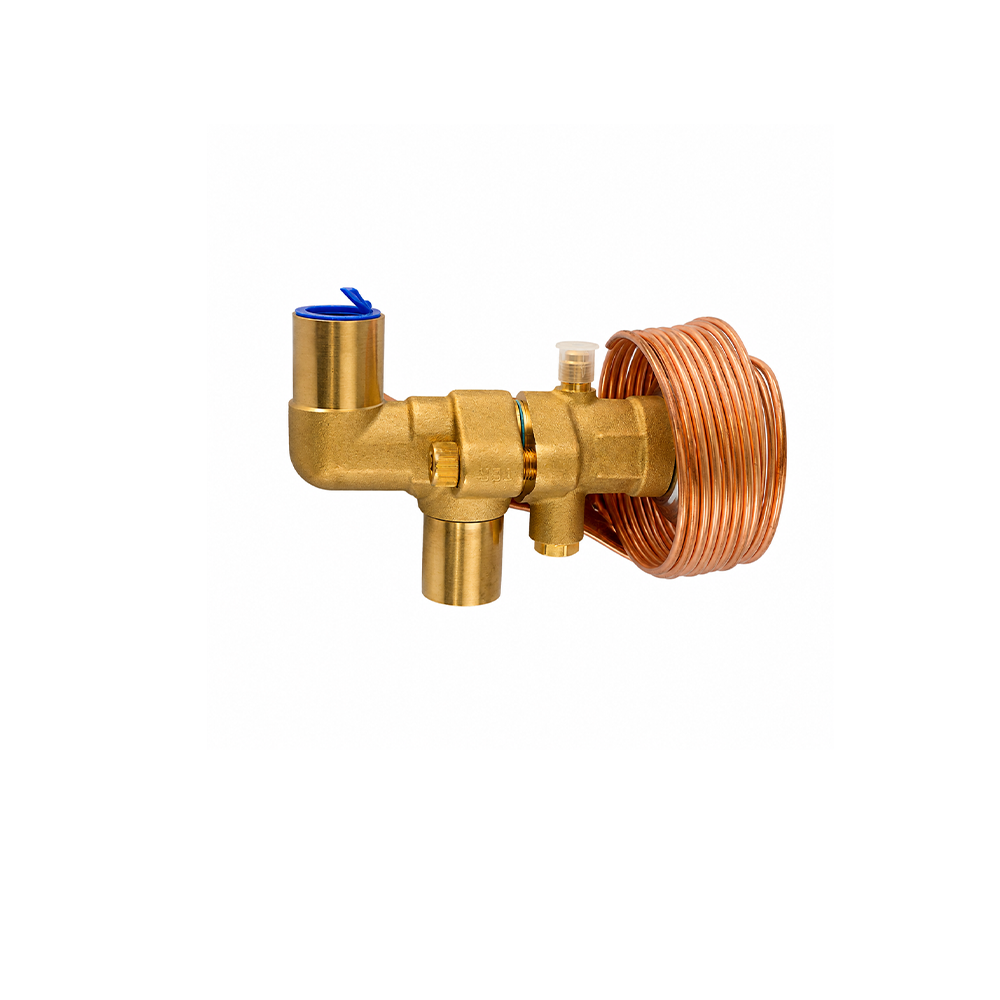

شیر انبساط ترموستاتیکی ALCO مدل TCLE 12 NW 100 با کد PCN 065484 یک شیر انبساط صنعتی برای کنترل مقدار مبرد ورودی به اواپراتور است. این مدل دارای ظرفیت اسمی 12 تن تبرید بوده و برای سیستمهای تبرید و تهویه مطبوعی که شرایط طراحی آنها با مشخصات شیر مطابقت داشته باشد قابل استفاده است.

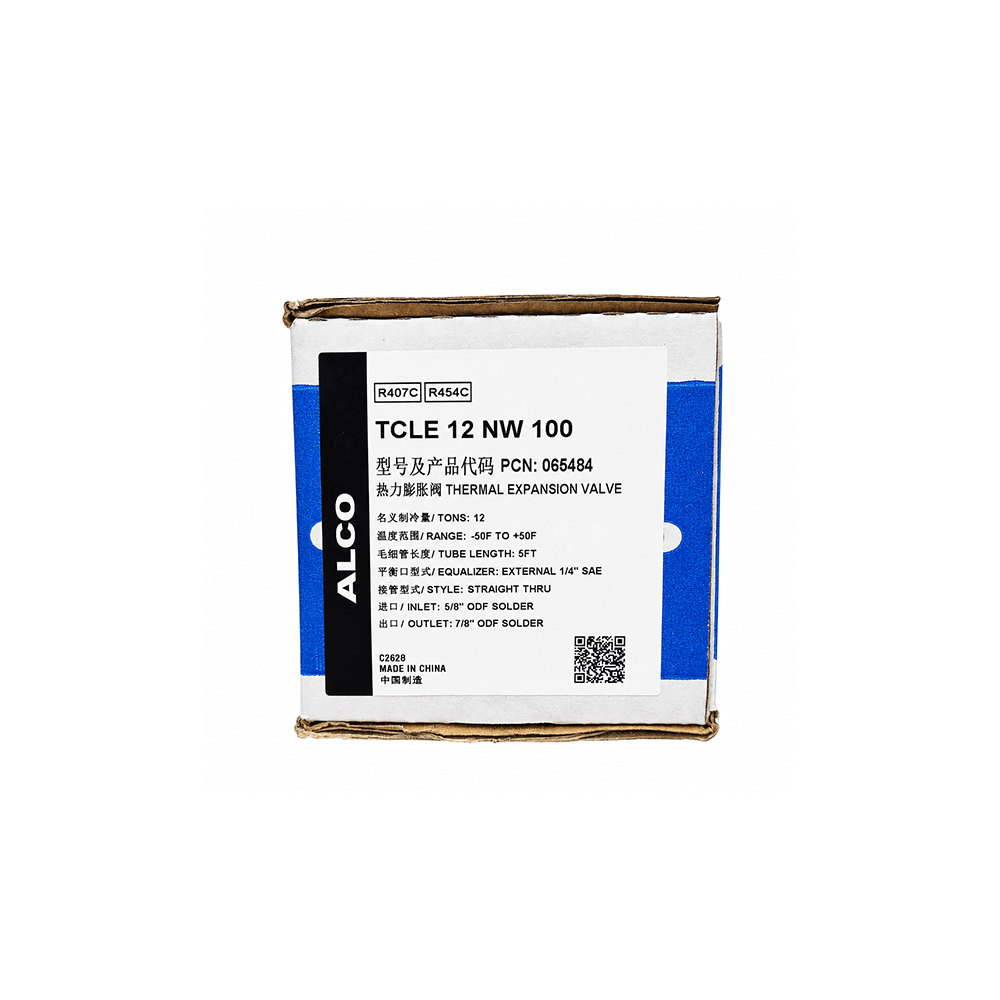

طبق اطلاعات درجشده روی بستهبندی، این مدل دارای اکولایزر خارجی 1/4 اینچ SAE، لوله مویی 5 فوت، طراحی Straight-Through و اتصالات لحیمی 5/8 اینچ ODF در ورودی و 7/8 اینچ ODF در خروجی است.
روی لیبل این نسخه مبردهای R407C و R454C درج شدهاند. انتخاب نهایی TXV باید علاوه بر ظرفیت اسمی، براساس مبرد، ظرفیت واقعی اواپراتور، دمای تبخیر، شرایط کندانس و اختلاف فشار سیستم انجام شود.
مشخصات فنی ALCO TCLE 12 NW 100
| مشخصات | اطلاعات فنی |
| برند | ALCO |
| مدل | TCLE 12 NW 100 |
| PCN | 065484 |
| نوع محصول | Thermal Expansion Valve / شیر انبساط ترموستاتیکی |
| سری | TCLE |
| ظرفیت اسمی | 12 Tons |
| مبردهای درجشده روی لیبل | R407C / R454C |
| Temperature Range | -50°F تا +50°F |
| Tube Length | 5 ft |
| Equalizer | External 1/4" SAE |
| Style | Straight Thru |
| ورودی | 5/8" ODF Solder |
| خروجی | 7/8" ODF Solder |
| نوع اتصال | لحیمی / Solder |
| کشور درجشده روی بستهبندی | Made in China / CZ |
شیر انبساط ALCO TCLE 12 چگونه کار میکند؟
شیر انبساط ترموستاتیکی یا TXV یکی از مهمترین اجزای مدار تبرید است. وظیفه آن کنترل مقدار مبرد مایع ورودی به اواپراتور براساس شرایط واقعی بار و دمای خروجی اواپراتور است.
در صورت کم بودن تغذیه مبرد، بخشی از سطح اواپراتور به شکل مؤثر مورد استفاده قرار نمیگیرد و ظرفیت سرمایشی کاهش پیدا میکند. در مقابل، تغذیه بیش از حد میتواند احتمال خروج مبرد مایع از اواپراتور و ورود آن به خط مکش را افزایش دهد.
اکولایزر خارجی در TCLE 12 NW 100
این مدل دارای External Equalizer با اتصال 1/4 اینچ SAE است. اکولایزر خارجی فشار واقعی خروجی اواپراتور را به مکانیزم کنترلی شیر منتقل میکند تا کنترل سوپرهیت با درنظر گرفتن افت فشار اواپراتور انجام شود.
این ویژگی بهخصوص در اواپراتورهایی که دارای Distributor یا افت فشار قابل توجه در مدار هستند اهمیت پیدا میکند.
لوله مویی 5 فوت و بالب حرارتی
طبق لیبل این محصول، طول Tube Length برابر 5FT است. لوله مویی، بالب حرارتی را به بخش کنترلی شیر متصل میکند و نقش مهمی در انتقال تغییرات فشار ناشی از تغییر دمای خط ساکشن دارد.
هنگام نصب باید از شکستگی، لهشدگی یا خم بسیار تند لوله مویی جلوگیری شود. همچنین محل و نحوه نصب بالب روی خط مکش، تأثیر مستقیم بر دقت عملکرد شیر دارد.
سایز اتصالات ALCO TCLE 12
| ورودی 5/8" ODF
ورودی این شیر دارای اتصال لحیمی 5/8 اینچ از نوع ODF است. |
خروجی 7/8" ODF
خروجی شیر دارای اتصال لحیمی 7/8 اینچ از نوع ODF است. |
مبرد R407C و R454C
روی بستهبندی همین نسخه از TCLE 12 NW 100 دو مبرد R407C و R454C درج شدهاند.
از آنجا که مشخصات ترمودینامیکی مبردها با یکدیگر متفاوت است، ظرفیت واقعی و عملکرد شیر در هر مبرد باید براساس شرایط طراحی همان سیستم بررسی شود.
طراحی Straight-Through
روی لیبل این محصول عبارت STYLE: STRAIGHT THRU درج شده است. این مشخصه به فرم آرایش اتصال شیر اشاره دارد و هنگام تعویض TXV قبلی باید با مسیر لولهکشی موجود بررسی شود.
راهنمای خرید ALCO TCLE 12 NW 100
قبل از خرید و جایگزینی شیر، مشخصات زیر را کنترل کنید:
- Model: TCLE 12 NW 100
- PCN: 065484
- Nominal Capacity: 12 Tons
- Refrigerants: R407C / R454C
- Range: -50°F to +50°F
- Tube Length: 5FT
- Equalizer: External 1/4" SAE
- Style: Straight Thru
- Inlet: 5/8" ODF Solder
- Outlet: 7/8" ODF Solder
- ظرفیت واقعی اواپراتور
- دمای تبخیر و شرایط کندانس
نکات مهم نصب
- جهت صحیح جریان مبرد قبل از نصب بررسی شود.
- هنگام لحیمکاری از انتقال حرارت بیش از حد به Power Element جلوگیری شود.
- لوله مویی 5 فوتی دچار لهشدگی یا شکستگی نشود.
- بالب حرارتی روی محل مناسب خط ساکشن نصب شود.
- تماس حرارتی بالب با لوله کامل باشد.
- بالب پس از نصب عایق شود.
- خط External Equalizer در محل صحیح متصل شود.
- پس از نصب، مدار تست نشتی شود.
- سوپرهیت سیستم بعد از راهاندازی کنترل شود.
سوالات متداول ALCO TCLE 12 NW 100
کد فنی ALCO TCLE 12 NW 100 چیست؟
کد PCN درجشده روی این محصول 065484 است.
ظرفیت TCLE 12 چقدر است؟
ظرفیت اسمی درجشده روی بستهبندی این مدل 12 Tons است.
این شیر برای چه مبردهایی معرفی شده است؟
روی لیبل این نسخه مبردهای R407C و R454C درج شدهاند.
طول لوله مویی TCLE 12 چقدر است؟
طبق مشخصات محصول، طول لوله مویی 5FT است.
آیا TCLE 12 اکولایزر خارجی دارد؟
بله. این مدل دارای External Equalizer با اتصال 1/4 اینچ SAE است.
سایز اتصالات TCLE 12 چیست؟
ورودی 5/8 اینچ ODF Solder و خروجی 7/8 اینچ ODF Solder است.
جمعبندی
ALCO TCLE 12 NW 100 با PCN 065484 یک شیر انبساط ترموستاتیکی با ظرفیت اسمی 12 تن، مناسب نسخه درجشده برای R407C و R454C، مجهز به اکولایزر خارجی 1/4 SAE، لوله مویی 5 فوت، ورودی 5/8 ODF و خروجی 7/8 ODF است. برای انتخاب صحیح، مشخصات کامل محصول را با شرایط واقعی سیستم تطبیق دهید.
