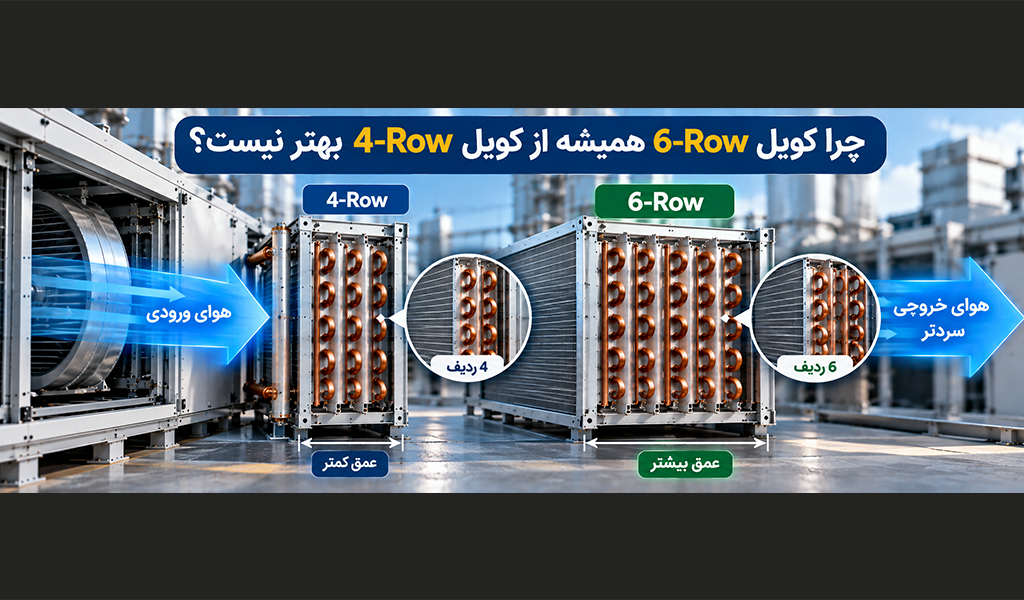

چرا کویل 6-Row همیشه از کویل 4-Row بهتر نیست؟
چرا کویل 6-Row همیشه از کویل 4-Row بهتر نیست؟
بررسی مهندسی تأثیر تعداد ردیف کویل بر ظرفیت سرمایش، افت فشار هوا، رطوبتگیری، توان فن و عملکرد واقعی سیستم
هنگام انتخاب کویل سرمایشی هواساز، روفتاپ، فن‌کویل یا سایر تجهیزات تهویه مطبوع، گاهی تصور میشود هرچه تعداد ردیف‌های کویل بیشتر باشد، کویل حتماً بهتر است. به همین دلیل ممکن است یک کویل 6-Row بدون بررسی سایر پارامترها به یک کویل 4-Row ترجیح داده شود.
واقعیت این است که تعداد Row تنها یکی از پارامترهای طراحی کویل است. یک کویل 4-Row که به‌درستی انتخاب شده باشد میتواند برای یک پروژه انتخاب مناسب‌تری نسبت به یک کویل 6-Row باشد.
تعداد ردیف بیشتر به معنی سطح انتقال حرارت بیشتر است؛ اما «سطح بیشتر» لزوماً به معنی «انتخاب بهتر برای سیستم» نیست.
منظور از 4-Row و 6-Row در کویل چیست؟
Row یا ردیف، تعداد ردیف لوله‌های کویل در جهت عبور هوا است. بنابراین در یک کویل 6-Row، هوا در مسیر عبور از کویل از تعداد ردیف لوله بیشتری نسبت به یک کویل 4-Row عبور میکند.
افزایش تعداد ردیفها معمولاً باعث افزایش سطح در دسترس برای انتقال حرارت میشود. به همین دلیل، در شرایط یکسان، اضافه کردن Row میتواند امکان دستیابی به ظرفیت حرارتی بیشتر یا شرایط خروجی متفاوت را فراهم کند.
| پارامتر | 4-Row | 6-Row |
|---|---|---|
| تعداد ردیف در جهت هوا | 4 | 6 |
| سطح انتقال حرارت بالقوه | کمتر | بیشتر |
| عمق کویل | معمولاً کمتر | معمولاً بیشتر |
| بهتر بودن در همه پروژه‌ها | خیر | خیر |
چرا 6-Row الزاماً بهتر از 4-Row نیست؟
برای پاسخ باید کویل را به‌عنوان بخشی از یک سیستم کامل بررسی کنیم. کویل فقط وظیفه انتقال حرارت ندارد؛ هوا باید از میان فین‌ها و ردیف‌های آن عبور کند و آب یا مبرد نیز باید با دبی مناسب در مدارهای داخلی کویل جریان داشته باشد.
بنابراین افزایش تعداد ردیفها میتواند یک مزیت حرارتی ایجاد کند، اما همزمان ممکن است روی افت فشار هوا، عملکرد فن، هزینه، وزن، مدار‌بندی و شرایط کاری سیستم نیز اثر بگذارد.
1. افزایش Row میتواند افت فشار هوا را افزایش دهد
هوا هنگام عبور از کویل با مقاومت روبه‌رو میشود. فین‌ها، لوله‌ها، تعداد ردیفها، فاصله فین‌ها و سرعت عبور هوا همگی روی Air Pressure Drop اثر دارند.
در بسیاری از انتخاب‌ها، افزایش عمق و تعداد ردیف‌های کویل میتواند افت فشار سمت هوا را افزایش دهد. در چنین شرایطی فن برای حفظ دبی هوای طراحی باید فشار استاتیکی بیشتری تأمین کند.
نمی‌توان فقط با دانستن تعداد Row مقدار افت فشار را تعیین کرد. نوع فین، FPI، قطر و آرایش لوله‌ها، Face Velocity و وضعیت خشک یا مرطوب بودن کویل نیز بر افت فشار تأثیر دارند.
2. افت فشار بیشتر میتواند روی مصرف انرژی فن اثر بگذارد
اگر انتخاب کویل باعث افزایش افت فشار مسیر هوا شود، فن باید بر مقاومت بیشتری غلبه کند. این موضوع میتواند نقطه کار فن و انرژی مورد نیاز سیستم را تحت تأثیر قرار دهد.
بنابراین ممکن است افزایش Row ظرفیت مورد نیاز را تأمین کند، اما از طرف دیگر هزینه‌ای در سمت Airside سیستم ایجاد کند.
طراحی صحیح یعنی ظرفیت کویل و انرژی فن به‌صورت همزمان بررسی شوند، نه اینکه فقط بیشترین تعداد ردیف ممکن انتخاب شود.
3. ظرفیت کویل فقط به تعداد Row وابسته نیست
ظرفیت واقعی یک کویل تابع مجموعه‌ای از پارامترهاست. مهم‌ترین آنها عبارت‌اند از:
- دمای هوای ورودی Dry Bulb و Wet Bulb
- دبی هوا
- Face Velocity
- سطح Face Area کویل
- تعداد Row
- تعداد فین در واحد طول یا FPI
- نوع و هندسه فین
- قطر و آرایش لوله‌ها
- نوع Circuiting کویل
- دبی آب یا مبرد
- دمای ورودی سیال
- افت فشار سمت هوا و سیال
- شرایط خشک یا مرطوب بودن سطح کویل
به همین دلیل دو کویل 6-Row مختلف می‌توانند عملکرد کاملاً متفاوتی داشته باشند و حتی مقایسه یک 4-Row با یک 6-Row بدون داشتن اطلاعات انتخاب آنها نتیجه مهندسی قابل اتکایی نمی‌دهد.
4. Face Velocity گاهی از اضافه کردن Row مهمتر است
Face Velocity از تقسیم دبی حجمی هوا بر سطح مؤثر Face کویل به دست می‌آید:
فرض کنید برای رسیدن به ظرفیت مورد نظر دو راه وجود داشته باشد: استفاده از یک کویل کوچک‌تر و عمیق‌تر، یا استفاده از کویلی با سطح Face بزرگ‌تر.
در بعضی پروژه‌ها افزایش سطح Face و کاهش Face Velocity میتواند از نظر افت فشار هوا و عملکرد کلی گزینه مناسب‌تری از اضافه کردن Row باشد. البته تصمیم نهایی باید با نرمافزار انتخاب معتبر سازنده انجام شود.
5. تعداد Row و رطوبتگیری کویل
در کویل سرمایشی مرطوب، علاوه بر کاهش دمای هوا ممکن است بخار آب موجود در هوا روی سطح سرد کویل تقطیر شود.
افزایش سطح انتقال حرارت و عمق کویل میتواند در یک انتخاب مشخص، امکان دستیابی به شرایط هوای خروجی سردتر یا رطوبتگیری بیشتر را فراهم کند. به همین دلیل کویل‌های عمیق‌تر در برخی کاربردهای نیازمند رطوبتگیری اهمیت پیدا می‌کنند.
اما نمی‌توان گفت:
رطوبتگیری به شرایط ورودی هوا، دمای سطح کویل، دمای آب یا مبرد، Airflow، Bypass Factor، Face Velocity و طراحی کامل کویل وابسته است.
6. FPI را در کنار تعداد Row بررسی کنید
FPI یا Fins Per Inch تعداد فین‌ها در هر اینچ از طول کویل است. تغییر FPI میتواند سطح انتقال حرارت و همچنین مقاومت مسیر هوا را تغییر دهد.
بنابراین عبارت «این کویل 6-Row است» برای قضاوت درباره عملکرد آن کافی نیست. ممکن است دو کویل با تعداد Row یکسان، FPI و هندسه فین متفاوت داشته باشند و در نتیجه ظرفیت و افت فشار متفاوتی ایجاد کنند.
7. Circuiting میتواند نتیجه را کاملاً تغییر دهد
نحوه تقسیم جریان آب یا مبرد در مدارهای داخلی کویل یا Coil Circuiting یکی از بخش‌های مهم طراحی است.
تعداد مدار، طول مسیر، سرعت سیال، افت فشار و توزیع جریان باید به‌گونه‌ای انتخاب شوند که سطح کویل به‌صورت مؤثر مورد استفاده قرار گیرد.
بنابراین زیاد کردن Row بدون طراحی مناسب Circuiting الزاماً به معنای استفاده مؤثر از تمام سطح اضافه‌شده نیست.
8. کویل 6-Row چه زمانی میتواند انتخاب مناسب‌تری باشد؟
6-Row میتواند زمانی مفید باشد که محاسبات و Selection نشان دهند سطح انتقال حرارت بیشتری مورد نیاز است؛ برای مثال:
- نیاز به ظرفیت بیشتر در Face Area محدود
- نیاز به Leaving Air Temperature پایین‌تر
- نیاز به رطوبتگیری بیشتر در شرایط طراحی مشخص
- محدودیت ابعاد Face کویل یا هواساز
- نیاز به عملکرد حرارتی مشخص که با 4-Row قابل دستیابی نیست
حتی در این شرایط نیز باید افت فشار هوا و سیال، عملکرد فن، سرعت‌های مجاز و شرایط Part Load بررسی شوند.
9. چه زمانی 4-Row میتواند انتخاب منطقی‌تری باشد؟
اگر یک کویل 4-Row بتواند در شرایط واقعی طراحی، ظرفیت Total و Sensible مورد نیاز، Leaving Air Condition و سایر الزامات پروژه را تأمین کند، لزوماً دلیلی برای افزایش تعداد Row وجود ندارد.
در چنین شرایطی 4-Row ممکن است مزایایی مانند عمق کمتر، وزن کمتر، هزینه اولیه پایین‌تر و در بعضی انتخاب‌ها افت فشار هوای پایین‌تر داشته باشد.
کویل مناسب، کویلی نیست که بیشترین Row را داشته باشد؛ کویلی است که شرایط طراحی پروژه را با عملکرد حرارتی و افت فشار قابل قبول تأمین کند.
10. یک مثال ساده از انتخاب اشتباه
فرض کنید یک هواساز برای شرایط مشخص به کویلی نیاز دارد که ظرفیت مورد نیاز را با 4 Row تأمین میکند و فن نیز برای افت فشار این انتخاب طراحی شده است.
اگر بدون Selection مجدد، صرفاً با تصور «6-Row بهتر است» کویل عمیق‌تری نصب شود، ممکن است افت فشار مسیر هوا تغییر کند.
اگر فن نتواند این تغییر را جبران کند، دبی واقعی هوا میتواند از مقدار طراحی فاصله بگیرد. در این صورت عملکرد کل دستگاه دیگر همان چیزی نیست که صرفاً از تعداد Row انتظار داشتیم.
پس تغییر 4-Row به 6-Row یک Upgrade ساده و مستقل نیست؛ باید کل نقطه کار دستگاه دوباره بررسی شود.
هنگام انتخاب کویل چه اطلاعاتی را بررسی کنیم؟
| پارامتر | چرا مهم است؟ |
|---|---|
| Total Capacity | ظرفیت کل سرمایشی |
| Sensible Capacity | ظرفیت محسوس |
| Leaving Air DB/WB | شرایط واقعی هوای خروجی |
| Air Pressure Drop | تأثیر روی انتخاب و انرژی فن |
| Fluid Pressure Drop | تأثیر روی پمپ و مدار هیدرونیک |
| Face Velocity | اثر بر انتقال حرارت، افت فشار و رفتار رطوبت |
| Rows | عمق و سطح انتقال حرارت کویل |
| FPI | سطح فین و مقاومت سمت هوا |
| Circuiting | توزیع جریان و عملکرد سمت سیال |
جمع‌بندی
افزایش تعداد Row سطح انتقال حرارت کویل را افزایش می‌دهد و در بسیاری از کاربردها میتواند برای رسیدن به ظرفیت یا شرایط هوای خروجی مورد نیاز مفید باشد. اما این تنها یک طرف مسئله است.
کویل عمیق‌تر میتواند مشخصات افت فشار هوا و سیال، وزن، قیمت و شرایط کار سیستم را تغییر دهد. علاوه بر این، Face Area، Face Velocity، FPI، Circuiting، دبی هوا، شرایط آب یا مبرد و وضعیت ورودی هوا نیز باید همزمان بررسی شوند.
بنابراین انتخاب مهندسی بین 4-Row و 6-Row باید با محاسبات و نرمافزار Selection معتبر انجام شود، نه صرفاً بر اساس تعداد ردیف بیشتر.
سوالات متداول
آیا کویل 6-Row همیشه ظرفیت بیشتری از 4-Row دارد؟
در یک طراحی مشابه، افزایش Row سطح انتقال حرارت بیشتری فراهم میکند؛ اما ظرفیت نهایی به شرایط هوا و سیال، Face Area، FPI، Circuiting و سایر مشخصات کویل نیز وابسته است.
آیا میتوان کویل 4-Row را مستقیماً با 6-Row جایگزین کرد؟
بهتر است قبل از تعویض، Selection کامل انجام شود؛ زیرا افت فشار هوا و سیال، دبی واقعی و نقطه کار فن یا پمپ ممکن است تغییر کند.
آیا 6-Row افت فشار هوای بیشتری دارد؟
در بسیاری از انتخابهای مشابه افزایش تعداد ردیفها میتواند افت فشار هوا را افزایش دهد، اما مقدار نهایی به FPI، نوع فین، Face Velocity، هندسه لوله و طراحی کویل وابسته است.
آیا کویل 6-Row رطوبتگیری بهتری دارد؟
در بعضی شرایط میتواند امکان رطوبتگیری بیشتری فراهم کند، اما رطوبتگیری فقط تابع تعداد Row نیست و باید شرایط کامل کویل و هوا بررسی شود.
FPI مهمتر است یا تعداد Row؟
هیچکدام بهتنهایی معیار کافی نیستند. تعداد Row، FPI، Face Area، نوع فین و Circuiting باید به‌صورت یک مجموعه بررسی شوند.
Face Velocity چه ارتباطی با انتخاب کویل دارد؟
Face Velocity از نسبت Airflow به Face Area به دست می‌آید و روی انتقال حرارت، افت فشار هوا و رفتار کویل مرطوب اثرگذار است.
آیا Row بیشتر باعث افزایش مصرف برق میشود؟
تعداد Row بهتنهایی تعیینکننده مصرف برق نیست؛ اما اگر انتخاب جدید افت فشار هوا یا سیال بیشتری ایجاد کند، میتواند روی انرژی فن یا پمپ اثر بگذارد.
برای انتخاب بین 4-Row و 6-Row چه کار کنیم؟
شرایط واقعی طراحی را وارد نرمافزار Selection معتبر سازنده کنید و ظرفیت، شرایط هوای خروجی، افت فشار هوا، افت فشار سیال، Face Velocity و سایر پارامترها را با هم مقایسه کنید.
