جنس آب‌بندی یکی از عوامل تعیین‌کننده در عملکرد و طول عمر شیرهای صنعتی است. در این مقاله تفاوت PTFE، EPDM و FKM، مقاومت آن‌ها در برابر آب، بخار، روغن و مواد شیمیایی، محدودیت‌های هر متریال و روش انتخاب آب‌بند مناسب بر اساس شرایط واقعی سرویس بررسی می‌شود.

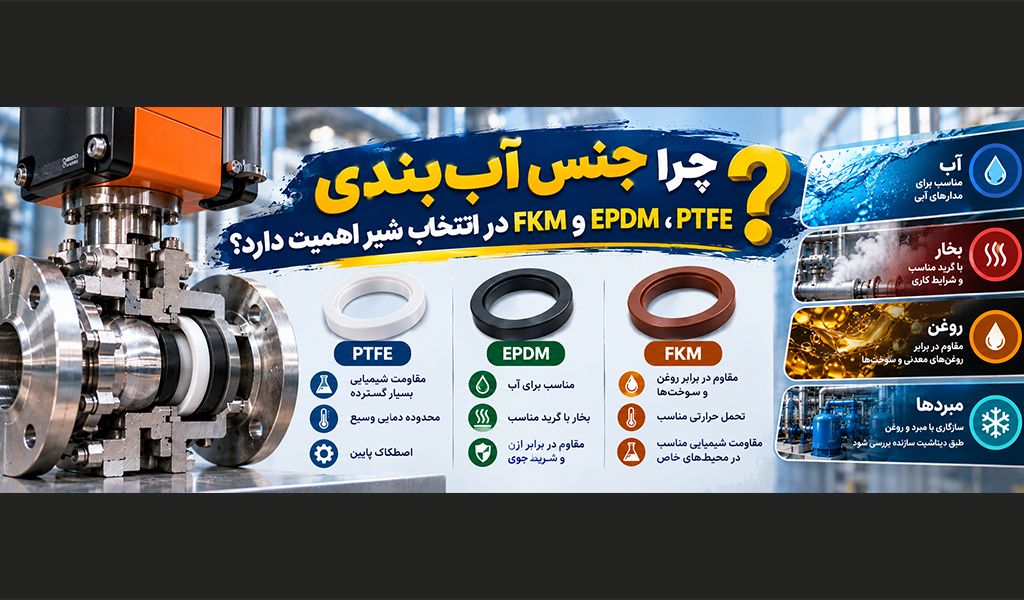

چرا جنس آب‌بندی PTFE، EPDM و FKM در انتخاب شیر اهمیت دارد؟

Q: آیا PTFE از FKM مقاومت شیمیایی بیشتری دارد؟

PTFE بهطور کلی مقاومت شیمیایی گستردهای دارد، اما انتخاب نهایی به نوع آببندی و شرایط مکانیکی بستگی دارد. FKM برخلاف PTFE یک الاستومر است.

Q: آیا EPDM برای روغن مناسب است؟

EPDM عمومی معمولاً برای روغنهای معدنی و سوختهای نفتی مناسب نیست. نوع روغن و جدول سازگاری گرید باید بررسی شود.

Q: برای شیر برقی مبرد کدام آببند مناسبتر است؟

انتخاب به نوع مبرد، روغن کمپرسور، دما، فشار و طراحی شیر بستگی دارد. باید از جدول سازگاری و تأییدیه سازنده همان مدل استفاده کرد.

راهنمای مقایسه متریال سیت، اورینگ و آب‌بند شیرهای صنعتی بر اساس سیال، دما، فشار و شرایط کار

هنگام انتخاب شیر صنعتی، معمولاً اولین مواردی که بررسی می‌شوند سایز اتصال، فشار کاری، جنس بدنه و نوع عملکرد شیر هستند. اما یکی از مهم‌ترین مشخصات فنی که گاهی نادیده گرفته می‌شود، جنس قطعات آب‌بندی شیر است.

دو شیر با بدنه و سایز یکسان ممکن است برای شرایط کاری کاملاً متفاوتی طراحی شده باشند. تفاوت اصلی می‌تواند در جنس سیت (Seat)، اورینگ (O-ring)، دیافراگم یا سایر قطعات آب‌بندی باشد.

سه متریال پرکاربرد در این بخش PTFE، EPDM و FKM هستند. انتخاب اشتباه میان این مواد می‌تواند باعث نشتی، تورم یا تخریب آب‌بند، افزایش گشتاور عملکرد، گیرکردن شیر و کاهش عمر تجهیزات شود.

نکته مهم مهندسی: جنس بدنه شیر به‌تنهایی نشان‌دهنده سازگاری آن با سیال نیست. تمام قطعات در تماس با سیال، از جمله سیت، اورینگ، دیافراگم و آب‌بند ساقه، باید با شرایط واقعی سرویس سازگار باشند.

منظور از جنس آب‌بندی شیر چیست؟

آب‌بند قطعه‌ای است که از عبور ناخواسته سیال بین دو سطح جلوگیری می‌کند. بسته به طراحی شیر، آب‌بندی می‌تواند در محل بسته‌شدن مسیر جریان، اطراف ساقه یا میان اجزای بدنه انجام شود.

Seat: سطح یا قطعه نشیمنگاه برای آب‌بندی مسیر جریان
O-ring: حلقه آب‌بندی در اتصال‌ها یا بخش‌های متحرک و ثابت
Gasket: واشر آب‌بندی میان سطوح اتصال
Diaphragm: دیافراگم انعطاف‌پذیر در بعضی شیرهای کنترلی و برقی
Stem Seal: آب‌بند اطراف ساقه شیر

بنابراین عبارت «شیر با آب‌بندی PTFE» لزوماً به این معنی نیست که تمام قطعات آب‌بندی آن از PTFE ساخته شده‌اند. برای انتخاب دقیق باید مشخصات هر قطعه در تماس با سیال از دیتاشیت سازنده بررسی شود.

PTFE چیست و چه ویژگی‌هایی دارد؟

PTFE مخفف Polytetrafluoroethylene و یک پلیمر فلوئوردار با مقاومت شیمیایی بسیار گسترده است. این ماده در بسیاری از سیت‌ها، واشرها و آب‌بندهای شیرهای صنعتی استفاده می‌شود.

مزایای PTFE

مقاومت شیمیایی بالا در برابر طیف گسترده‌ای از سیالات
اصطکاک پایین و کاربرد مناسب در بسیاری از سیت‌های شیر
قابلیت استفاده در محدوده دمایی وسیع، متناسب با طراحی محصول
جذب رطوبت کم و پایداری مناسب در بسیاری از محیط‌های خورنده

محدودیت‌های PTFE

برخلاف لاستیک‌ها، خاصیت برگشت‌پذیری الاستیک محدودی دارد.
در اثر فشار و زمان ممکن است دچار خزش یا تغییر شکل تدریجی شود.
عملکرد آن به طراحی سیت، بار فشاری و دمای سرویس وابسته است.
در بعضی کاربردها استفاده از PTFE تقویت‌شده یا طراحی ویژه ضروری است.

PTFE یک الاستومر معمولی نیست؛ بنابراین نمی‌توان آن را در تمام محل‌ها مستقیماً جایگزین اورینگ لاستیکی کرد.

EPDM چیست و در چه شیرهایی استفاده می‌شود؟

EPDM مخفف Ethylene Propylene Diene Monomer و نوعی لاستیک مصنوعی است که در بسیاری از آب‌بندهای سیستم‌های آب، گرمایش، تهویه مطبوع و کاربردهای مناسب بخار استفاده می‌شود.

مزایای EPDM

مقاومت مناسب در برابر آب و بسیاری از محلول‌های آبی
عملکرد مطلوب در بسیاری از کاربردهای آب گرم و بخار، با گرید مناسب
مقاومت خوب در برابر ازن، شرایط جوی و پیرشدگی
خاصیت الاستیکی مناسب برای آب‌بندی در طراحی‌های سازگار
سازگاری با بعضی محلول‌های گلیکولی، بسته به ترکیب و شرایط سرویس

محدودیت‌های EPDM

عموماً برای روغن‌های معدنی و سوخت‌های نفتی مناسب نیست.
تماس با بعضی هیدروکربن‌ها می‌تواند موجب تورم و افت خواص شود.
مقاومت آن به غلظت مواد شیمیایی و دمای کار وابسته است.

به همین دلیل EPDM ممکن است انتخاب مناسبی برای یک شیر آب گرم باشد، اما برای همان شیر در تماس با روغن معدنی انتخاب نامناسبی محسوب شود.

FKM چیست و چه تفاوتی با EPDM دارد؟

FKM نام یک خانواده از الاستومرهای فلوئوردار است. Viton یکی از نام‌های تجاری شناخته‌شده برای برخی ترکیبات این خانواده محسوب می‌شود.

FKM در بسیاری از کاربردهای مرتبط با روغن، سوخت، دمای نسبتاً بالا و برخی مواد شیمیایی مورد استفاده قرار می‌گیرد.

مزایای FKM

مقاومت مناسب در برابر بسیاری از روغن‌های معدنی و سوخت‌ها
تحمل حرارتی خوب در بسیاری از گریدهای صنعتی
مقاومت مناسب در برابر ازن و پیرشدگی
کاربرد در آب‌بندهای صنعتی با شرایط شیمیایی و حرارتی خاص

محدودیت‌های FKM

همه گریدهای آن برای بخار و آب داغ مناسب نیستند.
بسیاری از گریدهای متداول در برابر آمین‌ها، بعضی بازها و کتون‌ها محدودیت دارند.
عملکرد دمای پایین آن در برخی گریدها ضعیف‌تر از EPDM است.
هزینه آن معمولاً از آب‌بندهای عمومی EPDM بیشتر است.

بنابراین تصور اینکه FKM همیشه به دلیل تحمل حرارتی بالاتر، جایگزین بهتری برای EPDM است، صحیح نیست. نوع سیال باید هم‌زمان با دما بررسی شود.

جدول مقایسه PTFE، EPDM و FKM

ویژگی	PTFE	EPDM	FKM
نوع ماده	فلوئوروپلیمر	الاستومر	فلوئوروالاستومر
مقاومت شیمیایی	بسیار گسترده	مناسب برای بسیاری از سیالات قطبی و آبی	مناسب برای بسیاری از روغن‌ها و هیدروکربن‌ها
آب گرم	اغلب مناسب، با طراحی صحیح	معمولاً مناسب، با گرید صحیح	وابسته به گرید؛ نیازمند بررسی
روغن معدنی	عموماً مقاوم	عموماً نامناسب	اغلب مناسب
انعطاف و بازیابی الاستیک	محدود	خوب	خوب، وابسته به گرید
محدودیت مهم	خزش و تغییر شکل تحت بار	ناسازگاری با روغن نفتی	محدودیت در برخی سیالات قطبی و بخار

این جدول یک مقایسه عمومی است و جایگزین جدول سازگاری شیمیایی گرید دقیق یا تأییدیه سازنده شیر نیست.

چرا دمای کاری در انتخاب آب‌بند اهمیت دارد؟

دمای سرویس می‌تواند سختی، انعطاف‌پذیری، میزان تورم و عمر آب‌بند را تغییر دهد. مقاومت حرارتی یک پلیمر نیز لزوماً برابر با حداکثر دمای مجاز کل شیر نیست.

برای مثال، ممکن است یک ماده در دمای مشخص از نظر شیمیایی پایدار باشد، اما طراحی سیت، فشار کاری یا سیکل‌های باز و بسته شدن، حداکثر دمای مجاز مجموعه شیر را کاهش دهد.

همچنین دمای پایین می‌تواند باعث کاهش انعطاف بعضی الاستومرها شود و نشتی در زمان راه‌اندازی یا تغییر دما ایجاد کند.

فشار و نوع عملکرد شیر چه تأثیری دارند؟

آب‌بندی شیر تنها به جنس ماده وابسته نیست. اختلاف فشار، سرعت سیال، تعداد سیکل عملکرد و طراحی مکانیکی نیز تعیین‌کننده هستند.

در فشار بالا احتمال تغییر شکل یا بیرون‌زدگی بعضی آب‌بندها بیشتر می‌شود.
در شیرهای پرتکرار، اصطکاک و سایش اهمیت ویژه دارند.
در شیرهای قطع‌و‌وصل، کلاس نشتی و کیفیت سیت اهمیت دارد.
در شیرهای کنترلی، تغییرات فشار و حرکت مداوم می‌تواند عمر آب‌بند را تحت تأثیر قرار دهد.

انتخاب PTFE، EPDM یا FKM بدون بررسی طراحی واقعی شیر، تصمیم مهندسی کاملی نیست.

انتخاب آب‌بند برای آب، بخار، روغن و مبرد

شیرهای آب سرد و آب گرم

در بسیاری از مدارهای آبی HVAC، EPDM گزینه‌ای متداول است. PTFE نیز در طراحی‌های مناسب کاربرد دارد. برای آب داغ، دما، فشار و گرید آب‌بند باید کنترل شوند.

شیرهای بخار

بخار، به‌ویژه در دما و فشار بالا، شرایط سختی برای آب‌بند ایجاد می‌کند. بعضی گریدهای EPDM و طراحی‌های PTFE می‌توانند کاربرد داشته باشند، اما انتخاب باید دقیقاً بر اساس شرایط بخار و دیتاشیت شیر انجام شود. FKM عمومی را نباید بدون تأیید سازنده برای بخار انتخاب کرد.

شیرهای روغن

برای بسیاری از روغن‌های معدنی، FKM یا آب‌بندهای مناسب دیگر می‌توانند انتخاب شوند. EPDM عمومی معمولاً برای این محیط مناسب نیست. نوع روغن و افزودنی‌های آن نیز باید بررسی شود.

شیرهای مبرد و سیستم‌های برودتی

در مدار تبرید، تنها نام مبرد کافی نیست. سازگاری آب‌بند با مبرد، روغن کمپرسور، دما و فشار باید هم‌زمان بررسی شود.

برای مثال، نمی‌توان صرفاً با دیدن عبارت FKM یا PTFE نتیجه گرفت که یک شیر برای R134a، R410A، R407C یا مبردهای جدید مناسب است. تأیید سازنده برای مبرد و روغن موردنظر ضروری است.

چه اتفاقی می‌افتد اگر جنس آب‌بند اشتباه انتخاب شود؟

تورم: افزایش حجم آب‌بند در تماس با سیال ناسازگار
سخت‌شدن: کاهش انعطاف و افزایش احتمال نشتی
تغییر شکل دائمی: کاهش توانایی آب‌بندی پس از فشار طولانی
خزش: تغییر شکل تدریجی، به‌ویژه در برخی طراحی‌های PTFE
سایش: فرسودگی در اثر حرکت یا اصطکاک مکرر
نشتی داخلی یا خارجی: از دست رفتن عملکرد مورد انتظار شیر

مثال کاربردی: اگر آب‌بند EPDM نامناسب در یک مدار حاوی روغن معدنی استفاده شود، امکان تورم و افت خواص آن وجود دارد. در چنین شرایطی، تعویض مکرر آب‌بند بدون اصلاح جنس متریال، مشکل اصلی را برطرف نمی‌کند.

قبل از خرید شیر چه اطلاعاتی باید بررسی شود؟

نوع دقیق سیال: آب، بخار، روغن، مبرد یا ماده شیمیایی
ترکیب و غلظت: افزودنی‌ها، درصد گلیکول یا غلظت ماده شیمیایی
دمای حداقل و حداکثر: شامل راه‌اندازی و شرایط غیرعادی قابل پیش‌بینی
فشار و اختلاف فشار: فشار طراحی و شرایط واقعی عملکرد
نوع شیر: برقی، توپی، پروانه‌ای، کنترلی یا سایر انواع
محل آب‌بند: سیت، اورینگ، دیافراگم یا آب‌بند ساقه
تعداد سیکل عملکرد: قطع‌و‌وصل کم یا عملکرد مداوم
گرید دقیق متریال: نه فقط نام عمومی PTFE، EPDM یا FKM
تأییدیه سازنده: سازگاری سیال و محدوده مجاز فشار و دما

سه اشتباه رایج در انتخاب متریال آب‌بندی

اشتباه اول: FKM همیشه بهتر از EPDM است

خیر. FKM ممکن است برای روغن و دمای بالا مناسب‌تر باشد، اما در برخی کاربردهای آب گرم و بخار، EPDM با گرید مناسب انتخاب بهتری است.

اشتباه دوم: PTFE برای همه کاربردها ایده‌آل است

خیر. مقاومت شیمیایی گسترده PTFE به معنی مناسب بودن آن برای هر طراحی آب‌بندی نیست. خزش، فشار تماس و محدودیت بازیابی الاستیک باید در نظر گرفته شوند.

اشتباه سوم: جنس بدنه استیل، سازگاری کل شیر را تضمین می‌کند

خیر. حتی اگر بدنه شیر از فولاد زنگ‌نزن باشد، ممکن است سیت یا اورینگ آن در تماس با سیال موردنظر دچار تخریب شود.

پرسش‌های متداول

آیا PTFE از FKM مقاومت شیمیایی بیشتری دارد؟

PTFE به‌طور کلی مقاومت شیمیایی گسترده‌ای دارد، اما انتخاب نهایی به نوع آب‌بندی و شرایط مکانیکی بستگی دارد. FKM برخلاف PTFE یک الاستومر است.

برای شیر آب گرم EPDM بهتر است یا FKM؟

در بسیاری از کاربردهای آب گرم، EPDM مناسب و متداول است؛ اما دما، فشار و گرید دقیق باید با مشخصات سازنده تطبیق داده شوند.

آیا FKM همان Viton است؟

FKM نام یک خانواده از الاستومرهای فلوئوردار و Viton نام تجاری برخی ترکیبات این خانواده است. تمام FKMها لزوماً ترکیب و خواص یکسان ندارند.

آیا EPDM برای روغن مناسب است؟

EPDM عمومی معمولاً برای روغن‌های معدنی و سوخت‌های نفتی مناسب نیست. برای انتخاب باید نوع روغن و جدول سازگاری گرید بررسی شود.

برای شیر برقی مبرد کدام آب‌بند مناسب‌تر است؟

پاسخ به نوع مبرد، روغن کمپرسور، دما، فشار و طراحی شیر وابسته است. باید از جدول سازگاری و تأییدیه سازنده همان مدل استفاده کرد.

مطالب مرتبط

برای مطالعه بیشتر درباره عملکرد شیرآلات، منطق کنترل و تجهیزات برودتی، مطالب زیر از مجموعه آموزشی MTM Part پیشنهاد می‌شوند:

جمع‌بندی

انتخاب جنس آب‌بندی شیر به اندازه انتخاب جنس بدنه، فشار کاری و سایز اتصال اهمیت دارد. PTFE به دلیل مقاومت شیمیایی گسترده، EPDM به دلیل عملکرد مناسب در بسیاری از مدارهای آبی و FKM به دلیل سازگاری با بسیاری از روغن‌ها و شرایط حرارتی خاص شناخته می‌شوند.

بااین‌حال هیچ‌کدام انتخاب همیشگی و قطعی نیستند. بهترین روش، بررسی هم‌زمان نوع سیال، دما، فشار، شرایط مکانیکی، گرید آب‌بند و تأییدیه سازنده شیر است.
