چگونه سنسور فشار 4–20mA را بدون تعویض تست کنیم؟
چگونه سنسور فشار 4–20mA را بدون تعویض تست کنیم؟
راهنمای عملی و مهندسی تست سنسور و ترانسمیتر فشار 4–20mA روی چیلر و سیستمهای صنعتی؛ از بررسی تغذیه و جریان Loop تا مقایسه فشار واقعی با سیگنال خروجی سنسور
یکی از خطاهای رایج در چیلرها، سردخانهها و سیستمهای کنترل صنعتی این است که کنترلر فشار غیرواقعی نشان میدهد و اولین حدس تکنسین، خرابی سنسور فشار 4–20mA است. اما قبل از باز کردن یا تعویض سنسور میتوان با چند تست ساده مشخص کرد که ایراد واقعاً از سنسور است یا از تغذیه، سیمکشی، ورودی آنالوگ کنترلر یا PLC.
در یک سنسور فشار با خروجی 4–20mA، فشار اندازهگیریشده به یک جریان الکتریکی تبدیل میشود. اگر رنج سنسور را بدانیم، با اندازهگیری جریان خروجی میتوان فشار متناظر را محاسبه و با فشار واقعی سیستم مقایسه کرد.
سنسور فشار 4–20mA چگونه کار میکند؟
خروجی سنسورهای صنعتی 4–20mA معمولاً بهصورت خطی متناسب با رنج اندازهگیری سنسور تغییر میکند.
| جریان خروجی | درصد رنج | وضعیت |
|---|---|---|
| 4 mA | 0% | ابتدای رنج |
| 8 mA | 25% | یکچهارم رنج |
| 12 mA | 50% | نصف رنج |
| 16 mA | 75% | سهچهارم رنج |
| 20 mA | 100% | انتهای رنج |
فرمول تبدیل جریان 4–20mA به فشار
در این فرمول:
- mA = جریان اندازهگیریشده
- LRV = پایینترین مقدار رنج سنسور
- URV = بالاترین مقدار رنج سنسور
مثال: تست سنسور فشار 0 تا 30 بار
فرض کنیم سنسور دارای رنج 0 تا 30 bar است.
| جریان | فشار تقریبی متناظر |
|---|---|
| 4 mA | 0 bar |
| 8 mA | 7.5 bar |
| 12 mA | 15 bar |
| 16 mA | 22.5 bar |
| 20 mA | 30 bar |
قبل از تست، نوع سیمبندی سنسور را مشخص کنید
سنسورهای 4–20mA ممکن است دو سیمه، سه سیمه یا در برخی کاربردها چهار سیمه باشند. در سیستمهای تبرید و HVAC، مدلهای دو سیمه بسیار رایج هستند.
سنسور 2 سیمه 4–20mA
در مدل دو سیمه، همان دو سیم هم وظیفه تأمین انرژی سنسور و هم انتقال جریان اندازهگیری را بر عهده دارند.
معمولاً مسیر کلی حلقه به شکل زیر است:
سنسور 3 سیمه
در مدل سه سیمه معمولاً تغذیه مثبت، منفی مشترک و خروجی سیگنال از یکدیگر تفکیک شدهاند. بنابراین قبل از انجام هر تست باید نقشه سیمبندی همان مدل بررسی شود.
روش اول: بررسی تغذیه سنسور بدون تعویض
قبل از اندازهگیری خروجی، ابتدا باید مطمئن شویم سنسور تغذیه مناسب دریافت میکند.
مولتیمتر را روی ولتاژ DC قرار دهید و ولتاژ تغذیه مدار را مطابق نقشه سنسور بررسی کنید. بسیاری از سیستمهای کنترلی از تغذیه 24VDC استفاده میکنند، اما مقدار مجاز دقیق باید از دیتاشیت سنسور خوانده شود.
اگر تغذیه کافی وجود نداشته باشد، حتی یک سنسور سالم نیز نمیتواند سیگنال صحیح تولید کند.

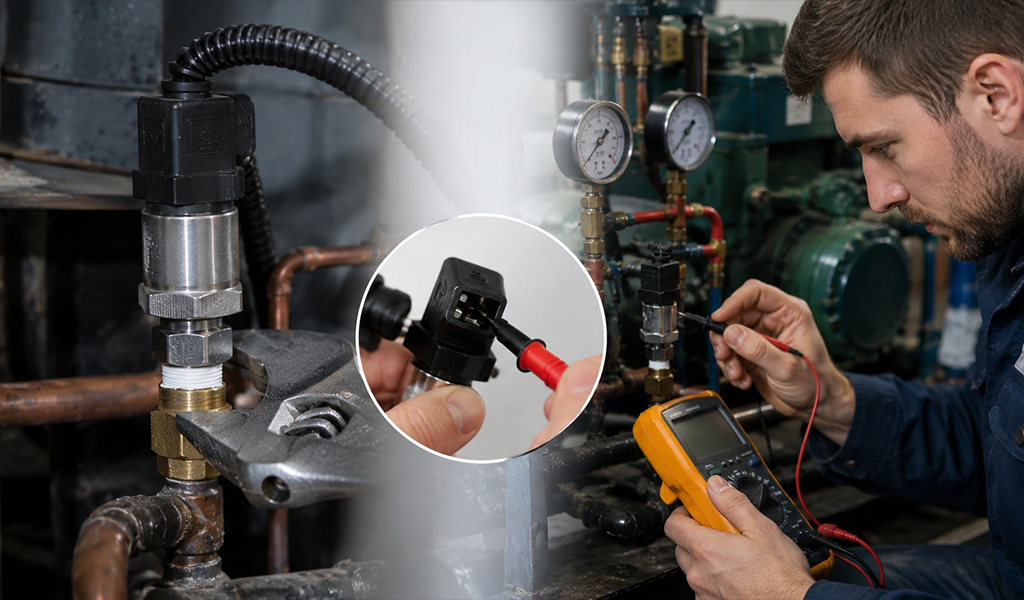

روش دوم: اندازهگیری مستقیم جریان خروجی 4–20mA
دقیقترین روش ساده برای بررسی خروجی سنسور، اندازهگیری جریان Loop است.
روند کلی کار:
- رنج و مشخصات سنسور را از روی لیبل یا دیتاشیت مشخص کنید.
- مسیر Loop را از سنسور تا کنترلر یا PLC شناسایی کنید.
- مولتیمتر را روی DC mA قرار دهید.
- پراب قرمز را در ورودی مخصوص mA مولتیمتر قرار دهید.
- حلقه را در نقطه مناسب باز کرده و مولتیمتر را بهصورت سری وارد مدار کنید.
- جریان را بخوانید.
- مقدار جریان را به فشار تبدیل و با فشار واقعی سیستم مقایسه کنید.
روش سوم: تست بدون قطع Loop با کلمپ متر mA
اگر ابزار مخصوص اندازهگیری جریان میلیآمپر حلقه در اختیار دارید، در برخی مدلها میتوان جریان 4–20mA را بدون باز کردن سیم و بدون قطع فرآیند اندازهگیری کرد.
این روش مخصوصاً در سیستمهایی که نمیخواهیم کنترلر یا چیلر هنگام تست دچار قطع سیگنال شود، بسیار کاربردی است.
روش چهارم: اندازهگیری ولتاژ روی مقاومت ورودی
در برخی مدارهای 4–20mA یک مقاومت دقیق برای تبدیل جریان به ولتاژ وجود دارد. یکی از مقادیر شناختهشده در برخی سیستمها مقاومت 250Ω است.
در صورت وجود واقعی مقاومت 250 اهم در مدار:
| جریان | ولتاژ روی 250Ω |
|---|---|
| 4 mA | 1 V |
| 12 mA | 3 V |
| 20 mA | 5 V |
بنابراین با اندازهگیری ولتاژ روی یک مقاومت 250 اهم مشخص و تأییدشده میتوان جریان Loop را غیرمستقیم محاسبه کرد.
روش پنجم: فشار واقعی را با خروجی سنسور مقایسه کنید
فقط دیدن 4 تا 20 میلیآمپر برای تأیید سلامت کامل سنسور کافی نیست. باید مشخص شود آیا جریان خروجی با فشار واقعی همخوانی دارد یا خیر.
برای این کار میتوان از یک گیج فشار سالم یا ابزار مرجع مناسب استفاده کرد.
برای مثال اگر سنسور 0 تا 30 بار باشد:
- فشار واقعی = 15 bar
- خروجی مورد انتظار ≈ 12mA
اگر گیج 15 بار نشان میدهد ولی سنسور مثلاً 7mA ارسال میکند، احتمال وجود خطا در سنسور، تنظیم رنج، سیمکشی یا سیستم اندازهگیری مطرح میشود.
چطور بفهمیم مشکل از سنسور است یا PLC؟
این یکی از مهمترین بخشهای عیبیابی است.
| وضعیت | جریان واقعی | نمایش کنترلر | احتمال بیشتر |
|---|---|---|---|
| 1 | صحیح | صحیح | سیستم احتمالاً سالم |
| 2 | صحیح | اشتباه | ورودی آنالوگ، Scaling یا سیمکشی |
| 3 | اشتباه | متناسب با همان جریان | سنسور یا فشار مرجع |
| 4 | صفر یا بسیار پایین | Fault / صفر / عدد غیرعادی | قطع Loop، تغذیه یا سیمکشی |
Scaling اشتباه کنترلر؛ مشکلی که شبیه خرابی سنسور دیده میشود
گاهی سنسور کاملاً سالم است و جریان 4–20mA صحیح تولید میکند، اما رنج تعریفشده داخل PLC یا کنترلر اشتباه است.
برای مثال سنسور واقعی:
اما کنترلر اشتباهاً برای سنسور 0 تا 20 بار تنظیم شده است. در این شرایط جریان کاملاً صحیح است ولی فشار نمایشدادهشده اشتباه خواهد بود.
اگر سنسور همیشه 4mA نشان دهد یعنی خراب است؟
نه لزوماً. اگر فشار واقعی در ابتدای رنج سنسور باشد، خروجی نزدیک 4mA طبیعی است.
اما اگر فشار تغییر میکند و خروجی روی حدود 4mA ثابت باقی میماند، باید موارد زیر بررسی شوند:
- مسدود بودن مسیر فشار سنسور
- گرفتگی پورت سنسور
- اشتباه بودن رنج سنسور
- خرابی عنصر اندازهگیری
- مشکل سیمکشی
- تغذیه نامناسب
اگر خروجی سنسور 0mA باشد چه؟
در یک Loop استاندارد 4–20mA، صفر میلیآمپر مقدار عادی اندازهگیری نیست. بنابراین باید ابتدا حلقه الکتریکی بررسی شود.
موارد احتمالی:
- قطع شدن سیم
- قطع تغذیه Loop
- اتصال اشتباه
- خرابی کانکتور
- قطع شدن فیوز مدار
- خرابی سنسور
چرا 4mA از صفر بهتر است؟
یکی از مزیتهای سیگنال 4–20mA وجود اصطلاحاً Live Zero است.
یعنی پایینترین مقدار اندازهگیری صفر میلیآمپر نیست و معمولاً با 4mA نمایش داده میشود. بنابراین در بسیاری از شرایط میتوان بین «فشار در ابتدای رنج» و «قطع کامل جریان حلقه» تفاوت قائل شد.
تست سریع سنسور فشار روی چیلر
- رنج سنسور را از روی لیبل بخوانید.
- نوع خروجی را تأیید کنید: 4–20mA.
- نوع سیمبندی 2 یا 3 سیمه را مشخص کنید.
- تغذیه سنسور را بررسی کنید.
- فشار واقعی را با گیج مرجع بخوانید.
- جریان Loop را اندازهگیری کنید.
- جریان را با فرمول به فشار تبدیل کنید.
- فشار محاسبهشده را با گیج مقایسه کنید.
- عدد نمایشدادهشده توسط کنترلر را بررسی کنید.
- Scaling ورودی آنالوگ را با رنج سنسور مقایسه کنید.
چگونه بدون تعویض سنسور بفهمیم سنسور سالم است؟
اگر فشار واقعی مشخص باشد و جریان خروجی سنسور متناسب با همان فشار تغییر کند، میتوان تا حد زیادی مسیر عیبیابی را از خود سنسور به سمت کنترلر، سیمکشی یا Scaling منتقل کرد.
برای مثال:
سنسور: 0 تا 30 bar
گیج واقعی: 15 bar
جریان اندازهگیریشده: تقریباً 12mA
نتیجه: سیگنال سنسور با فشار واقعی همخوانی دارد و قبل از تعویض سنسور باید ورودی کنترلر و تنظیمات آن بررسی شوند.
نشانههایی که احتمال خرابی سنسور فشار را افزایش میدهند
- عدم تغییر خروجی با تغییر واقعی فشار
- پرش غیرطبیعی و ناپایدار جریان
- اختلاف محسوس و تکرارشونده با گیج مرجع
- خروجی غیرمنطقی با وجود تغذیه و سیمکشی سالم
- گیر کردن خروجی روی یک مقدار
- نفوذ رطوبت یا خوردگی کانکتور
- آسیب مکانیکی بدنه یا پورت سنسور
اشتباهات رایج هنگام تست سنسور 4–20mA
| اشتباه | مشکل ایجادشده |
|---|---|
| اتصال آمپرمتر بهصورت موازی | احتمال اتصال کوتاه یا سوختن فیوز مولتیمتر |
| توجه نکردن به رنج سنسور | تفسیر اشتباه جریان خروجی |
| اعتماد فقط به فشار کنترلر | تشخیص اشتباه سنسور معیوب |
| بررسی نکردن Scaling | نمایش فشار اشتباه با سنسور سالم |
| تعویض مستقیم سنسور | هزینه اضافی بدون رفع علت اصلی |
سوالات متداول درباره تست سنسور فشار 4–20mA
چگونه بفهمیم سنسور فشار 4–20mA سالم است؟
فشار واقعی را با ابزار مرجع اندازه بگیرید، سپس جریان خروجی سنسور را بخوانید و با رنج سنسور مقایسه کنید. اگر جریان متناسب با فشار واقعی تغییر کند، احتمال سالم بودن سنسور بیشتر است.
آیا برای تست سنسور 4–20mA باید سنسور را باز کنیم؟
در بسیاری از موارد خیر. میتوان تغذیه، جریان Loop و فشار واقعی را در حالی که سنسور روی سیستم نصب است بررسی کرد.
سنسور 0 تا 30 بار در فشار 15 بار چند میلیآمپر باید بدهد؟
در یک خروجی خطی استاندارد 4–20mA، فشار 15 بار در سنسور 0 تا 30 بار معادل 50 درصد رنج است، بنابراین خروجی تقریباً 12mA خواهد بود.
چرا سنسور 4–20mA عدد اشتباه به کنترلر میدهد؟
خرابی سنسور تنها علت نیست. Scaling اشتباه، افت تغذیه، مشکل سیمکشی، اتصال ضعیف، ایراد ورودی آنالوگ و انتخاب رنج اشتباه نیز میتوانند باعث نمایش فشار نادرست شوند.
آیا میتوان جریان 4–20mA را با مولتیمتر اندازه گرفت؟
بله. مولتیمتر باید قابلیت اندازهگیری DC mA داشته باشد و برای اندازهگیری مستقیم جریان معمولاً بهصورت سری در حلقه قرار گیرد.
اگر جریان سنسور درست باشد ولی فشار کنترلر اشتباه باشد مشکل چیست؟
در این شرایط باید تنظیم Scaling، نوع ورودی آنالوگ، سیمکشی و کارت ورودی کنترلر یا PLC بررسی شود.
جمعبندی
برای تشخیص خرابی سنسور فشار 4–20mA لازم نیست در اولین مرحله سنسور تعویض شود. با بررسی تغذیه، اندازهگیری جریان Loop، خواندن فشار واقعی با ابزار مرجع و کنترل Scaling میتوان بخش بزرگی از خطاهای سیستم را بدون تعویض قطعه تشخیص داد.
مهمترین معیار این است که جریان خروجی سنسور با فشار واقعی و رنج درجشده روی سنسور همخوانی داشته باشد. اگر سیگنال سنسور صحیح است اما کنترلر عدد دیگری نشان میدهد، باید عیبیابی به سمت ورودی آنالوگ، سیمکشی و تنظیمات کنترلر ادامه پیدا کند.
