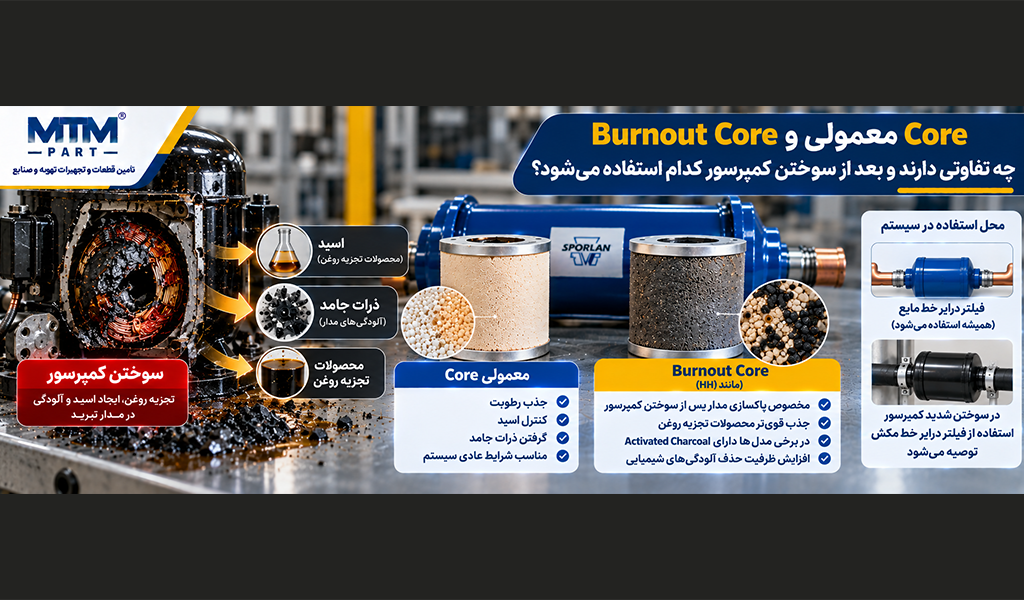

Core معمولی و Burnout Core چه تفاوتی دارند و بعد از سوختن کمپرسور کدام استفاده میشود؟
Core معمولی و Burnout Core چه تفاوتی دارند و بعد از سوختن کمپرسور کدام استفاده میشود؟
بررسی تفاوت Coreهای معمولی، ضداسید و Burnout و نقش فیلتر درایر در پاک‌سازی مدار تبرید پس از سوختن کمپرسور
سوختن الکتریکی کمپرسور یا Compressor Burnout فقط به معنی خراب شدن کمپرسور نیست. در Burnout شدید، حرارت بالا و واکنش‌های شیمیایی می‌توانند باعث تشکیل اسید و محصولات حاصل از تجزیه روغن و عایق‌های الکتریکی شوند. اگر این آلودگی‌ها بعد از تعویض کمپرسور در مدار باقی بمانند، احتمال آسیب به روغن، قطعات داخلی و حتی کمپرسور جدید افزایش پیدا می‌کند.
به همین دلیل انتخاب صحیح Filter Drier و Core یکی از مراحل مهم Clean-up مدار است. اما هر Core ضداسید الزاماً Burnout Core نیست و هر خرابی کمپرسور نیز به معنی Burnout شدید نیست. در ادامه تفاوت این قطعات و روش صحیح انتخاب آنها را بررسی میکنیم.
Core فیلتر درایر چیست؟
در فیلتر درایرهای دارای پوسته قابل سرویس، یک یا چند Core قابل تعویض داخل Shell قرار می‌گیرد. این Core بسته به ترکیب مواد جاذب می‌تواند رطوبت، اسید و بخشی از آلودگی‌های موجود در مدار مبرد را جذب کند.
ترکیب داخلی Coreها یکسان نیست. بعضی مدل‌ها ظرفیت جذب رطوبت بالاتری دارند، بعضی برای جذب رطوبت و اسید طراحی شده‌اند و بعضی Coreها مشخصاً برای Clean-up بعد از Compressor Burnout عرضه می‌شوند. بنابراین ظاهر مشابه دو Core به معنی کاربرد یکسان آنها نیست.
Core معمولی چه کاری انجام می‌دهد؟
Coreهای استاندارد برای کنترل آلودگی، رطوبت و در برخی مدل‌ها اسید موجود در مدار استفاده می‌شوند. بنابراین این تصور که Core معمولی فقط رطوبت را جذب می‌کند و هیچ نقشی در جذب اسید ندارد، همیشه صحیح نیست.
برای مثال در خانواده Coreهای Danfoss، مدلهای مختلف با ترکیب مواد جاذب متفاوت تولید می‌شوند. به همین دلیل هنگام انتخاب Core باید کد دقیق محصول و دیتاشیت سازنده بررسی شود.
Burnout Core چیست؟
Burnout Core به Coreای گفته میشود که برای کمک به پاک‌سازی مدار پس از سوختن کمپرسور و مقابله با آلودگی اسیدی ناشی از Burnout طراحی یا توصیه شده است. در چنین شرایطی ظرفیت جذب اسید اهمیت ویژه‌ای پیدا می‌کند.
تفاوت Core معمولی، ضداسید و Burnout Core
| نوع Core | هدف اصلی | جذب رطوبت | جذب اسید | کاربرد بعد از Burnout |
|---|---|---|---|---|
| Moisture Core | رطوبت‌گیری مدار | بالا | وابسته به ترکیب | Core اختصاصی Burnout نیست |
| Acid / Moisture Core | کنترل رطوبت و اسید | دارد | دارد | طبق توصیه سازنده |
| Burnout Core | Clean-up پس از Burnout | وابسته به مدل | ظرفیت بالا | بله؛ در مدل مخصوص Burnout |
آیا بعد از هر خرابی کمپرسور باید Burnout Core نصب شود؟
خیر. هر خرابی الکتریکی کمپرسور الزاماً به معنی Severe Burnout نیست. ابتدا باید علت خرابی، وضعیت روغن، وجود اسید و میزان آلودگی مدار بررسی شود.
اگر Burnout شدید رخ داده باشد، تعویض کمپرسور بدون Clean-up مناسب می‌تواند کمپرسور جدید را نیز در معرض آلودگی باقی‌مانده قرار دهد. در این شرایط باید دستورالعمل سازنده کمپرسور و فیلتر درایر رعایت شود.
نقش فیلتر درایر خط مایع بعد از Burnout
فیلتر درایر خط مایع وظیفه مهمی در جذب رطوبت، اسید و آلودگی مدار دارد. پس از باز شدن مدار، تعویض کمپرسور یا انجام تعمیرات اساسی، انتخاب Filter Drier مناسب اهمیت بیشتری پیدا می‌کند.
ظرفیت فیلتر، سایز اتصال، افت فشار، نوع مبرد، روغن و ترکیب ماده جاذب باید با شرایط سیستم تطبیق داشته باشد. صرفاً بزرگ‌تر بودن فیلتر یا داشتن قابلیت جذب اسید به معنی مناسب بودن آن برای هر Burnout نیست.
فیلتر ساکشن بعد از سوختن کمپرسور چه کاربردی دارد؟
در برخی فرآیندهای Clean-up پس از Burnout شدید، علاوه بر فیلتر درایر خط مایع از Suction Line Filter یا Suction Filter-Drier نیز استفاده میشود تا آلودگی‌های باقی‌مانده در Low Side قبل از ورود به کمپرسور جدید کنترل شوند.
افت فشار این فیلتر باید تحت نظر باشد. افزایش افت فشار در خط مکش می‌تواند روی عملکرد سیستم و کمپرسور اثر بگذارد؛ بنابراین وضعیت فیلتر باید طبق دستورالعمل سازنده بررسی شود.
فیلتر درایرها و Coreهای موجود در MTM Part
در MTM Part مجموعه‌ای از فیلتر درایرها و Coreهای Danfoss و Castel موجود است. در جدول زیر محصولات مرتبط به صفحات واقعی خود محصول لینک شده‌اند تا برای بررسی مشخصات، انتخاب مدل و استعلام قیمت مستقیماً وارد صفحه محصول شوید.
فیلتر درایر و Core دانفوس Danfoss
| مدل | نوع | سایز / اتصال | کاربرد | لینک محصول |
|---|---|---|---|---|
| DA48 | Core ضداسید | Replaceable Core | مناسب Clean-up و جذب بالای اسید | Core ضداسید Danfoss DA48 |
| DC48 | Solid Core | Replaceable Core | جذب رطوبت و اسید | Core Danfoss DC48 |
| 48F | Suction Filter | خط مکش | فیلتراسیون و حفاظت کمپرسور | فیلتر ساکشن 48F |
| DCL307 | Filter Drier | 7/8" جوشی | خط مایع | فیلتر درایر Danfoss DCL307 |
| DCL305 | Filter Drier | 5/8" مهره‌ای | خط مایع | فیلتر درایر Danfoss DCL305 |
| DCL304 | Filter Drier | 1/2" مهره‌ای | خط مایع | فیلتر درایر Danfoss DCL304 |
| DCL083 | Filter Drier | 3/8" جوشی | خط مایع | DCL083 جوشی |
| DCL083 | Filter Drier | 3/8" مهره‌ای | خط مایع | DCL083 مهره‌ای |
| DCL165 | Filter Drier | 5/8" مهره‌ای | خط مایع | فیلتر درایر DCL165 |
| DCL164 | Filter Drier | 1/2" مهره‌ای | خط مایع | فیلتر درایر DCL164 |
| DCL163 | Filter Drier | 3/8" مهره‌ای / جوشی | خط مایع | فیلتر درایر DCL163 |
فیلتر درایر و Core کستل Castel
| مدل | نوع | سایز | کاربرد | لینک محصول |
|---|---|---|---|---|
| 4490/A | Replaceable Core | Core | رطوبت‌گیری | Core کستل 4490/A |
| 4490/AA | Replaceable Core | Core | رطوبت‌گیر و ضداسید | Core کستل 4490/AA |
| 4490/AB | Replaceable Core | Core | رطوبت‌گیر و ضداسید | Core کستل 4490/AB |
| DF230/5 | Filter Drier | 5/8" | خط مایع | Castel DF230/5 |
| DF216/4 | Filter Drier | 1/2" | خط مایع | Castel DF216/4 |
| DF216/3 | Filter Drier | 3/8" | خط مایع | Castel DF216/3 |
| DF208/4 | Filter Drier | 1/2" | خط مایع | Castel DF208/4 |
| DF208/3 | Filter Drier | 3/8" | خط مایع | Castel DF208/3 |
| DF205/3 | Filter Drier | 3/8" | خط مایع | Castel DF205/3 |
| DF341/7S | Filter Drier | 7/8" | خط مایع | Castel DF341/7S |
| DF330/5 | Filter Drier | 5/8" | خط مایع | Castel DF330/5 |
| DF330/4 | Filter Drier | 1/2" | خط مایع | Castel DF330/4 |
| DF316/5 | Filter Drier | 5/8" | خط مایع | Castel DF316/5 |
| DF316/4 | Filter Drier | 1/2" | خط مایع | Castel DF316/4 |
| DF316/3 | Filter Drier | 3/8" | خط مایع | Castel DF316/3 |
| DF308/4 | Filter Drier | 1/2" | خط مایع | Castel DF308/4 |
| DF308/2 | Filter Drier | 1/4" | خط مایع | Castel DF308/2 |
| DF305/3 | Filter Drier | 3/8" | خط مایع | Castel DF305/3 |
| DF305/2 | Filter Drier | 1/4" | خط مایع | Castel DF305/2 |
بعد از سوختن کمپرسور چه مراحلی باید بررسی شود؟
- تشخیص علت اصلی سوختن یا خرابی کمپرسور
- بررسی رنگ، بو و وضعیت روغن
- انجام Acid Test در صورت نیاز
- بررسی شدت آلودگی مدار
- انتخاب Core یا Filter Drier مناسب
- بررسی نیاز به Suction Filter-Drier
- کنترل افت فشار فیلتر خط مکش
- تعویض Core یا فیلتر در مراحل Clean-up در صورت نیاز
- انجام Leak Test و وکیوم صحیح مدار
- راه‌اندازی و بررسی مجدد وضعیت روغن و سیستم
آیا Burnout Core جایگزین پاک‌سازی مدار است؟
خیر. Burnout Core تنها یکی از اجزای فرآیند Clean-up است و نصب آن به معنی حذف سایر مراحل پاک‌سازی نیست. شدت Burnout، نوع کمپرسور، نوع روغن و وضعیت مدار تعیین می‌کند که چه اقداماتی باید انجام شود.
در بعضی سیستم‌ها ممکن است تعویض روغن، تعویض چندمرحله‌ای Core یا Filter Drier، استفاده موقت از فیلتر خط مکش و انجام مجدد Acid Test لازم باشد. همیشه دستورالعمل سازنده کمپرسور و تجهیزات در اولویت قرار دارد.
جمع‌بندی
تفاوت Core معمولی و Burnout Core فقط در «قدرت بیشتر فیلتر» نیست. Coreهای مختلف با مواد جاذب و اهداف متفاوت طراحی می‌شوند؛ برخی تمرکز بیشتری روی رطوبت دارند، برخی رطوبت و اسید را کنترل می‌کنند و برخی برای Clean-up پس از Compressor Burnout مناسب هستند.
بنابراین بعد از سوختن کمپرسور نباید تنها بر اساس ظاهر، اندازه یا حتی عبارت «ضداسید» تصمیم گرفت. نوع Core، میزان آلودگی، Acid Test، مبرد، روغن، افت فشار و توصیه سازنده باید هم‌زمان بررسی شوند.
سوالات متداول درباره Core و Burnout کمپرسور
آیا هر Core ضداسید یک Burnout Core است؟
خیر. قابلیت جذب اسید بهتنهایی برای طبقهبندی یک Core به عنوان Burnout Core کافی نیست و باید کاربرد اعلامشده توسط سازنده بررسی شود.
آیا بعد از هر سوختن کمپرسور باید Burnout Core نصب شود؟
خیر. ابتدا شدت Burnout و میزان آلودگی و اسیدی بودن مدار باید بررسی شود.
آیا Burnout Core حتماً Activated Carbon دارد؟
خیر. ترکیب ماده جاذب در برندها و مدلهای مختلف متفاوت است و وجود Activated Carbon یک الزام عمومی نیست.
DA48 دانفوس چه کاربردی دارد؟
DA48 یک Core با ظرفیت جذب بالای اسید است و برای شرایطی که پاک‌سازی آلودگی اسیدی اهمیت دارد گزینه مرتبطی است. انتخاب نهایی باید مطابق مشخصات Danfoss و شرایط سیستم انجام شود.
DC48 چه تفاوتی با DA48 دارد؟
DC48 یک Core برای جذب رطوبت و اسید در کاربردهای متناسب با مشخصات سازنده است، در حالی که DA48 تمرکز بیشتری بر ظرفیت جذب اسید دارد.
آیا فیلتر DCL دانفوس Burnout Filter است؟
صرفاً قرار گرفتن یک مدل در خانواده DCL یا داشتن قابلیت جذب اسید به معنی Burnout Filter بودن آن نیست. مدل و کاربرد باید بر اساس دیتاشیت بررسی شود.
آیا بعد از Burnout باید فیلتر خط مکش نصب شود؟
در بعضی فرآیندهای Clean-up، بهخصوص در Burnout شدید، استفاده از فیلتر مناسب در خط مکش طبق دستورالعمل سازنده توصیه میشود.
چه زمانی فیلتر خط مکش باید تعویض شود؟
افت فشار، میزان آلودگی و دستورالعمل سازنده باید کنترل شود و در صورت اشباع یا افزایش نامناسب افت فشار، سرویس یا تعویض انجام گیرد.
