راهنمای مهندسی وکیوم سیستم تبرید؛ مفهوم 500 Micron، تفاوت Micron Gauge با گیج منیفولد، تست نگهداری وکیوم و روش تشخیص رطوبت، نشتی و وکیوم ناقص
قبل از شارژ مبرد در چیلر، سردخانه، اسپلیت یا هر سیستم تبریدی که مدار آن باز شده است، باید هوا، بخار آب و گازهای غیرقابل تقطیر تا حد مناسب از مدار خارج شوند. این کار با استفاده از پمپ وکیوم انجام میشود.
یکی از اعدادی که تکنسینهای تبرید زیاد با آن مواجه میشوند 500 Micron است. اما یک اشتباه رایج این است که تکنسین فقط به عقربه گیج منیفولد نگاه میکند و وقتی گیج به محدوده منفی یا نزدیک 29 تا 30 inHg میرسد، تصور میکند سیستم به وکیوم کامل رسیده است.
در حالی که گیج منیفولد معمولی برای اندازهگیری دقیق Deep Vacuum طراحی نشده و نمیتواند تفاوت مهم بین چند هزار میکرون، 1000 میکرون و 500 میکرون را با دقت مناسب نشان دهد.
Micron چیست؟
Micron در بحث وکیوم یک واحد بسیار کوچک برای بیان فشار مطلق است. هرچه عدد میکرون پایینتر باشد، فشار داخل سیستم کمتر و سطح وکیوم عمیقتر است.
فشار اتمسفر در مقیاس وکیوم حدود صدها هزار میکرون است، در حالی که هنگام وکیوم سیستم تبرید تلاش میکنیم فشار را به محدوده چند صد میکرون کاهش دهیم.
500 Micron یک فشار بسیار پایینتر از چیزی است که گیج فشار منیفولد معمولی بتواند با دقت مناسب نمایش دهد.
وکیوم 500 میکرون دقیقاً یعنی چه؟

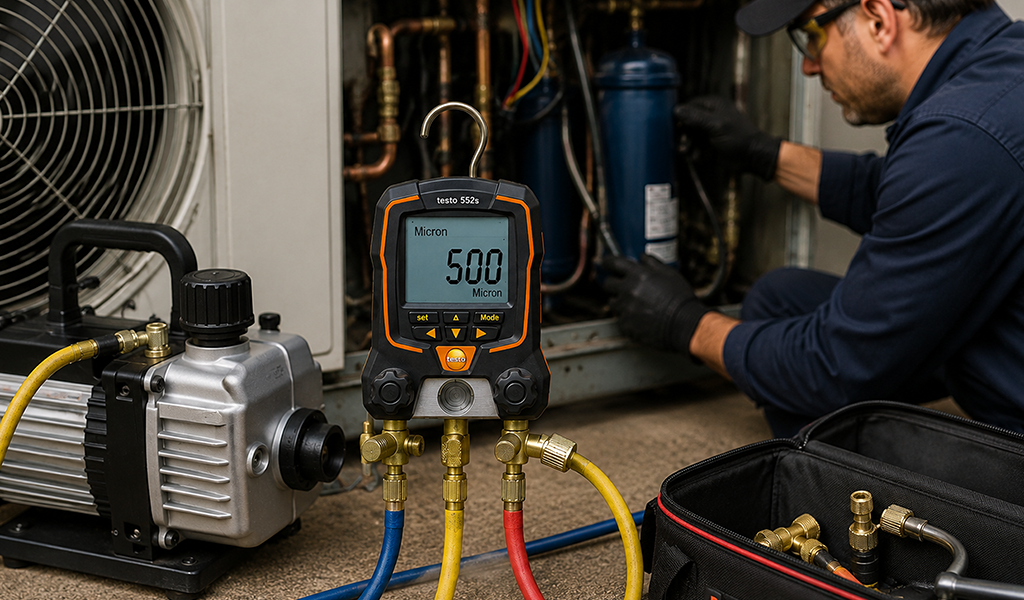

وقتی Micron Gauge عدد 500 را نشان میدهد، فشار مطلق داخل مدار تقریباً 0.5 Torr است.
رسیدن به این محدوده نشان میدهد بخش قابل توجهی از هوا و بخار آب موجود در سیستم خارج شده است. با این حال، عدد 500 نباید بهعنوان یک عدد جادویی و بدون توجه به شرایط سیستم در نظر گرفته شود.
حجم سیستم، نوع تجهیزات، سابقه ورود رطوبت، روغن، طول لولهها و دستورالعمل سازنده روی فرآیند وکیوم اثر دارند.
چرا سیستم تبرید را وکیوم میکنیم؟
هدف از وکیوم فقط خارج کردن هوا نیست. یکی از مهمترین اهداف، خارج کردن رطوبت از داخل مدار است.
وجود رطوبت در سیستم تبرید میتواند باعث مشکلات مختلفی شود:
- تشکیل یخ در شیر انبساط
- گرفتگی مسیر مبرد
- واکنش شیمیایی با روغن و مبرد
- تشکیل اسید
- آسیب سیمپیچ کمپرسور
- خوردگی داخلی سیستم
- کاهش عمر فیلتر درایر
- کاهش راندمان سیستم
چرا کاهش فشار باعث خروج رطوبت میشود؟
با کاهش فشار، نقطه جوش آب پایین میآید. به همین دلیل وقتی فشار داخل سیستم توسط پمپ وکیوم به مقدار بسیار پایین میرسد، رطوبت باقیمانده میتواند در دمای محیط شروع به تبخیر کند.
پمپ وکیوم بخار ایجادشده را از مدار خارج میکند.
وکیوم عمیق فقط برای خارج کردن هوا نیست؛ بخش مهمتر، کمک به حذف رطوبت از داخل سیستم است.
چرا گیج منیفولد برای اندازهگیری 500 Micron کافی نیست؟
گیج فشار Low Side روی منیفولد معمولاً برای اندازهگیری فشار کاری سیستم و نمایش تقریبی وکیوم نسبت به فشار اتمسفر طراحی شده است.
وقتی عقربه به نزدیکی انتهای محدوده وکیوم میرسد، ممکن است تصور کنیم مدار کاملاً وکیوم شده است. اما تغییرات کوچک در این قسمت گیج میتواند در مقیاس Micron بسیار بزرگ باشد.
بنابراین گیج منیفولد نمیتواند با دقت کافی تشخیص دهد سیستم مثلاً در:
- 5000 Micron
- 2000 Micron
- 1000 Micron
- 500 Micron
قرار دارد.
Micron Gauge چه تفاوتی با گیج منیفولد دارد؟
| ابزار | کاربرد اصلی | مناسب برای Deep Vacuum |
|---|---|---|
| گیج منیفولد | فشار کاری و وکیوم تقریبی | خیر، دقت کافی ندارد |
| Micron Gauge | اندازهگیری فشار مطلق بسیار پایین | بله |
Micron Gauge را کجا نصب کنیم؟
یکی از اشتباهات رایج این است که Micron Gauge در نزدیکی پمپ وکیوم نصب شود.
اگر گیج خیلی نزدیک پمپ باشد، ممکن است فشار پایین نزدیک پمپ را اندازهگیری کند، در حالی که بخش دورتر سیستم هنوز به همان سطح وکیوم نرسیده باشد.
برای ارزیابی بهتر، Micron Gauge معمولاً بهتر است روی سیستم و تا حد امکان دور از محل اتصال پمپ نصب شود.
چرا با منیفولد معمولی وکیوم کندتر انجام میشود؟
شیلنگهای باریک، هسته شیر سرویس یا Schrader Core و مسیرهای محدودکننده میتوانند سرعت تخلیه هوا و بخار را کاهش دهند.
در وکیوم حرفهای معمولاً تلاش میشود مسیر بین پمپ و سیستم تا حد امکان کوتاه، با قطر مناسب و دارای محدودیت کم باشد.
به همین دلیل استفاده از شیلنگ Vacuum Rated با قطر مناسب و در صورت امکان ابزار Core Removal میتواند زمان رسیدن به Deep Vacuum را کاهش دهد.
فقط رسیدن به 500 Micron کافی نیست
فرض کنید پمپ روشن است و Micron Gauge عدد 480 Micron را نشان میدهد. این عدد خوب به نظر میرسد، اما هنوز نمیتوان نتیجه گرفت سیستم کاملاً سالم و خشک است.
مرحله مهم بعدی این است که سیستم را از پمپ ایزوله کنیم و رفتار فشار را مشاهده کنیم.
بعد از رسیدن به وکیوم مناسب، مسیر پمپ بسته میشود و افزایش Micron در طول زمان بررسی میشود. نحوه افزایش فشار میتواند اطلاعات مهمی درباره نشتی یا رطوبت باقیمانده بدهد.
اگر بعد از قطع پمپ Micron سریع بالا برود چه معنایی دارد؟
اگر فشار بلافاصله و با سرعت زیادی بالا برود، باید احتمال نشتی، اتصال نامناسب شیلنگها، شیرها یا خود ابزار اندازهگیری بررسی شود.
البته نتیجه باید همراه با شرایط واقعی سیستم تحلیل شود.
اگر Micron آرام بالا برود چه معنایی دارد؟
بالا رفتن آهسته فشار و سپس کند شدن یا پایدار شدن میتواند نشاندهنده آزاد شدن رطوبت یا گازهای جذبشده از روغن و سطوح داخلی سیستم باشد.
در این شرایط ممکن است سیستم به زمان بیشتری برای Dehydration نیاز داشته باشد.
جدول تشخیص رفتار وکیوم
| رفتار Micron | احتمال | اقدام بعدی |
|---|---|---|
| سریع بالا میرود | نشتی یا اتصال نامناسب | Leak Test و بررسی اتصالات |
| آرام بالا میرود و بعد کند میشود | رطوبت یا Outgassing | ادامه وکیوم و Dehydration |
| در محدوده مناسب پایدار میماند | وضعیت مطلوبتر | بررسی مطابق دستور سازنده و ادامه شارژ |
چرا بعضی سیستمها به سختی به 500 Micron میرسند؟
دلایل متداول عبارتاند از:
- وجود نشتی
- رطوبت زیاد داخل سیستم
- روغن مرطوب
- پمپ وکیوم ضعیف یا معیوب
- روغن آلوده پمپ وکیوم
- شیلنگهای نامناسب
- اتصالات زیاد
- Schrader Core در مسیر
- شیرهای نیمهبسته
- حجم بالای سیستم
روغن پمپ وکیوم چقدر مهم است؟
روغن پمپ وکیوم نقش مهمی در ایجاد وکیوم عمیق دارد. وقتی روغن پمپ رطوبت و آلودگی جذب کند، توانایی پمپ برای رسیدن به فشار بسیار پایین کاهش پیدا میکند.
اگر سیستم در یک مقدار Micron متوقف میشود و پایینتر نمیرود، وضعیت روغن پمپ یکی از اولین مواردی است که باید بررسی شود.
آیا تست فشار نیتروژن جای وکیوم را میگیرد؟
خیر. تست فشار و وکیوم دو کار متفاوت انجام میدهند.
نیتروژن خشک برای بررسی نشتی و در برخی فرآیندها کمک به خشککردن مدار استفاده میشود، اما جایگزین وکیوم عمیق نیست.
به همین ترتیب، رسیدن به وکیوم مناسب نیز بهتنهایی جای تست نشتی اصولی را نمیگیرد.
- Pressure Test → بررسی نشتی و استحکام مدار
- Deep Vacuum → خارج کردن هوا و رطوبت
Triple Evacuation چیست؟
در سیستمهایی که رطوبت زیادی وارد آنها شده است، ممکن است از روش Triple Evacuation استفاده شود.
در این روش سیستم وکیوم میشود، سپس با نیتروژن خشک Vacuum Break انجام میشود و فرآیند دوباره تکرار میشود.
هدف، کمک به خارج شدن رطوبت و بخار باقیمانده از سیستم است. نحوه اجرا باید متناسب با نوع سیستم و دستورالعمل سرویس باشد.
ترتیب صحیح وکیوم سیستم تبرید
- ابتدا Leak Test مناسب انجام شود.
- نیتروژن تست بهطور صحیح تخلیه شود.
- پمپ وکیوم سالم با روغن مناسب آماده شود.
- از مسیر و شیلنگ مناسب وکیوم استفاده شود.
- در صورت امکان محدودیتهای مسیر کاهش داده شوند.
- Micron Gauge در محل مناسب روی سیستم نصب شود.
- وکیوم تا محدوده هدف ادامه پیدا کند.
- سیستم از پمپ ایزوله شود.
- Vacuum Decay یا Standing Test بررسی شود.
- در صورت مناسب بودن شرایط، فرآیند شارژ طبق دستور سازنده انجام شود.
اشتباهات رایج هنگام وکیوم
- اعتماد فقط به گیج منیفولد
- نداشتن Micron Gauge
- نصب Micron Gauge کنار پمپ
- پایان دادن وکیوم بلافاصله بعد از رسیدن به 500 Micron
- انجام ندادن Vacuum Decay Test
- استفاده از روغن کثیف پمپ وکیوم
- استفاده از شیلنگ باریک و طولانی
- نادیده گرفتن Schrader Core بهعنوان محدودیت جریان
- استفاده از وکیوم به جای Leak Test
- باز گذاشتن سیستم برای مدت طولانی قبل از وکیوم
وکیوم خوب فقط یک «عدد پایین» نیست. وکیوم مناسب یعنی سیستم به فشار پایین رسیده و بعد از ایزوله شدن نیز رفتار پایداری دارد.
سوالات متداول درباره وکیوم 500 میکرون
وکیوم 500 میکرون چیست؟
500 Micron یک سطح Deep Vacuum با فشار مطلق بسیار پایین است که توسط Micron Gauge اندازهگیری میشود و در بسیاری از عملیات سرویس تبرید بهعنوان یک هدف رایج استفاده میشود.
آیا 30 inHg روی گیج منیفولد یعنی 500 Micron؟
خیر. گیج منیفولد معمولی دقت لازم برای تشخیص Deep Vacuum در محدوده چند صد میکرون را ندارد. برای این کار باید از Micron Gauge استفاده شود.
آیا رسیدن به 500 Micron کافی است؟
نه همیشه. پس از رسیدن به مقدار هدف باید پمپ ایزوله و رفتار فشار در Standing Vacuum Test بررسی شود.
چرا Micron بعد از خاموش کردن پمپ بالا میرود؟
افزایش Micron میتواند ناشی از نشتی، آزاد شدن رطوبت یا گازهای جذبشده از روغن و سطوح داخلی سیستم باشد. سرعت و الگوی افزایش فشار برای تشخیص مهم است.
Micron Gauge باید کجا نصب شود؟
بهتر است روی خود سیستم و در نقطهای که وضعیت واقعی مدار را نشان دهد نصب شود، نه فقط در نزدیکی پمپ وکیوم.
آیا نیتروژن جای وکیوم را میگیرد؟
خیر. نیتروژن برای تست نشتی و برخی مراحل سرویس مفید است، اما برای خارج کردن هوا و رطوبت باید وکیوم مناسب انجام شود.
جمعبندی
وکیوم 500 میکرون یکی از معیارهای رایج برای بررسی Deep Vacuum در سیستمهای تبرید است، اما تنها مشاهده یک عدد پایین هنگام روشن بودن پمپ برای تأیید کیفیت وکیوم کافی نیست.
گیج منیفولد معمولی نمیتواند فشار بسیار پایین را با دقت Micron Gauge اندازهگیری کند. به همین دلیل برای وکیوم حرفهای باید از Micron Gauge مستقل استفاده شود.
علاوه بر رسیدن به فشار مناسب، باید سیستم از پمپ ایزوله شود و رفتار Vacuum Decay بررسی شود. افزایش سریع فشار میتواند نشانه نشتی باشد و افزایش آهسته ممکن است به رطوبت یا Outgassing مرتبط باشد.
