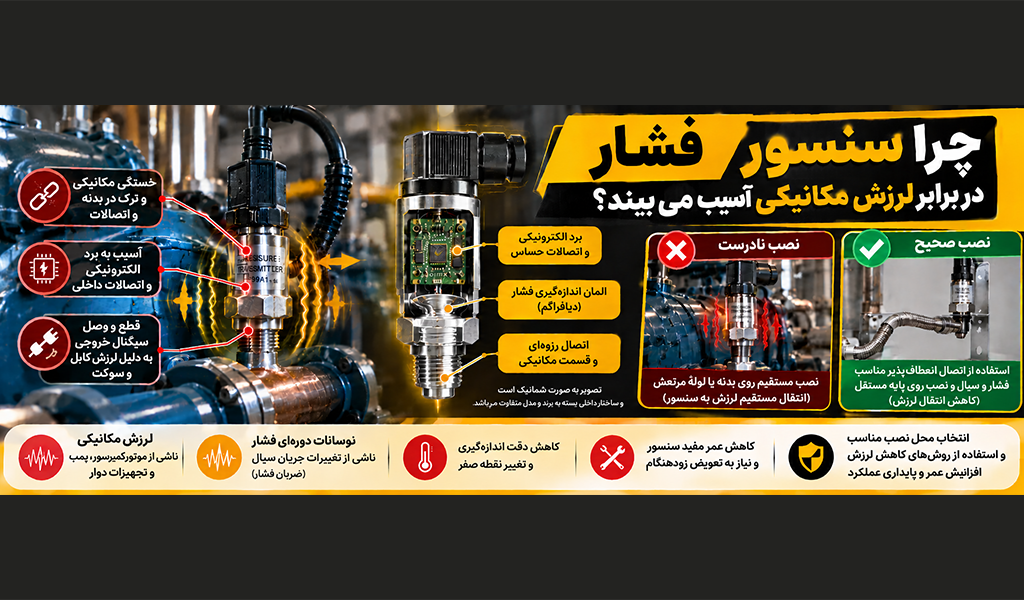

چرا سنسور فشار در برابر لرزش مکانیکی آسیب می‌بیند؟
چرا سنسور فشار در برابر لرزش مکانیکی آسیب می‌بیند؟
بررسی علت خرابی ترانسمیتر فشار در کمپرسورها، پمپ‌ها و سیستم‌های صنعتی؛ روش‌های تشخیص، تست و جلوگیری از آسیب
سنسور فشار یکی از مهم‌ترین تجهیزات اندازهگیری در سیستم‌های تبرید، تهویه مطبوع، هیدرولیک و اتوماسیون صنعتی است. این قطعه فشار سیال را به سیگنال الکتریکی تبدیل میکند تا کنترلر، PLC یا سیستم BMS بتواند وضعیت دستگاه را پایش کند.
بااین‌حال، گاهی سنسور فشاری که از نظر محدوده فشار، ولتاژ تغذیه و نوع خروجی کاملاً مناسب انتخاب شده است، پس از مدتی نصب روی کمپرسور یا پمپ دچار خرابی میشود. یکی از دلایل احتمالی این اتفاق، لرزش مکانیکی مداوم یا ضربه‌های شدید است.
لرزش ممکن است باعث قطع‌و‌وصل سیگنال، آسیب اتصال الکتریکی، ترک‌خوردگی محل اتصال مکانیکی، تغییر تدریجی دقت یا خرابی کامل سنسور شود. البته هر نوسان سیگنالی نشانه خرابی ناشی از لرزش نیست و باید علت واقعی با آزمایش مشخص شود.
لرزش مکانیکی چگونه به سنسور فشار منتقل میشود؟
کمپرسورها، پمپ‌ها، موتورهای الکتریکی و بعضی شیرهای صنعتی در زمان کار نیروهای متناوب تولید می‌کنند. این نیروها از طریق بدنه دستگاه، اتصالات، لوله‌ها و پایه‌های نصب به سنسور فشار منتقل می‌شوند.
وقتی سنسور مستقیماً روی یک نقطه مرتعش نصب شده باشد، بدنه و اجزای داخلی آن نیز تحت شتاب‌های متناوب قرار می‌گیرند. با تکرار این بارگذاری در طول زمان، امکان ایجاد خستگی مکانیکی (Fatigue) در بخش‌های حساس وجود دارد.
میزان آسیب به شدت لرزش، فرکانس، مدت تماس، جهت نیرو، جرم سنسور، طول اتصال نصب و مقاومت مکانیکی مدل انتخاب‌شده بستگی دارد.
۱. خستگی مکانیکی در اتصالات و بدنه سنسور
یکی از مهم‌ترین اثرات لرزش، اعمال بار تکراری به محل اتصال سنسور و لوله است. حتی اگر نیروی هر سیکل بهتنهایی باعث شکست نشود، تکرار طولانی آن میتواند در نقاط تمرکز تنش موجب ترک‌خوردگی شود.
این مشکل در نصب‌هایی که سنسور روی یک تبدیل بلند، نیپل طویل یا اتصال بدون تکیه‌گاه قرار گرفته، ممکن است شدیدتر باشد؛ زیرا وزن سنسور در کنار شتاب لرزش، لنگر خمشی ایجاد میکند.
نشانه‌های احتمالی عبارت‌اند از:
- ترک در محل اتصال رزوه‌ای یا آداپتور
- نشتی سیال از اتصال سنسور
- لق‌شدن تدریجی اتصال مکانیکی
- آسیب بدنه یا اجزای نگهدارنده
۲. آسیب به برد الکترونیکی و اتصالات داخلی
داخل ترانسمیتر فشار، مدارهای الکترونیکی وظیفه پردازش سیگنال المان اندازهگیری را بر عهده دارند. در طراحی‌های مقاوم صنعتی، سازنده ممکن است از تثبیت مکانیکی قطعات، مواد محافظ الکترونیک و اتصالات مناسب لرزش استفاده کند.
اما اگر لرزش از محدوده مجاز دستگاه فراتر رود، ممکن است اتصالات داخلی، پایه قطعات یا بخش‌های حساس مدار آسیب ببینند. نتیجه میتواند قطع‌و‌وصل خروجی، تغییر ناگهانی مقدار اندازهگیری یا از کار افتادن کامل سنسور باشد.
البته بدون بازبینی فنی یا آزمایش تخصصی نمی‌توان صرفاً از روی نوسان سیگنال، شکست لحیم یا خرابی برد را قطعی دانست.
۳. قطع‌و‌وصل سوکت و آسیب کابل
گاهی خود سنسور سالم است، اما لرزش باعث اختلال در اتصال الکتریکی میشود. کابل بدون مهار مناسب، سوکت شل، فشار مکانیکی روی کانکتور یا خم‌شدن مداوم کابل در یک نقطه میتواند موجب قطع‌و‌وصل سیگنال شود.
در سنسورهای خروجی 4–20mA، این مشکل ممکن است به‌صورت افت لحظه‌ای جریان، خطای ورودی PLC یا آلارم قطع سنسور دیده شود.
برای تشخیص، باید وضعیت سوکت، پین‌ها، گلند، کابل و تغذیه بررسی شود؛ بدون آنکه هنگام کار دستگاه به کابل یا اتصالات تحت فشار دستکاری خطرناک انجام شود.
۴. تأثیر لرزش بر المان اندازهگیری فشار
بسیاری از سنسورهای فشار از المان‌های پیزومقاومتی، کرنش‌سنجی یا فناوری‌های دیگر برای اندازهگیری فشار استفاده می‌کنند.
در شرایط لرزش شدید، بار مکانیکی ممکن است بر ساختار نگهدارنده یا مجموعه اندازهگیری اثر بگذارد. بسته به طراحی سنسور، این شرایط میتواند به خطای اندازهگیری، تغییر نقطه صفر یا آسیب مکانیکی منجر شود.
اما هر تغییر نقطه صفر ناشی از لرزش نیست؛ دما، اضافه‌فشار، پیرشدگی و تغییرات فرآیند نیز میتوانند در این پدیده نقش داشته باشند.
۵. رزونانس؛ چرا بعضی لرزش‌ها خطرناک‌تر هستند؟
هر مجموعه مکانیکی دارای فرکانس‌های طبیعی است. اگر فرکانس تحریک به یکی از فرکانس‌های طبیعی مجموعه نصب نزدیک شود، امکان تشدید پاسخ ارتعاشی یا رزونانس وجود دارد.
به همین دلیل ممکن است دو سنسور مشابه روی یک دستگاه، به علت تفاوت طول اتصال، محل نصب یا نحوه مهار، عمر متفاوتی داشته باشند.
نصب سنسور روی آداپتور بلند و بدون تکیه‌گاه میتواند پاسخ ارتعاشی مجموعه را تغییر دهد. برای انتخاب محل نصب باید هم لرزش دستگاه و هم ساختار مکانیکی اتصال بررسی شود.
تفاوت لرزش مکانیکی و ضربان فشار چیست؟
| ویژگی | لرزش مکانیکی | ضربان فشار |
|---|---|---|
| منشأ | ارتعاش بدنه، موتور یا لوله | تغییرات دوره‌ای فشار سیال |
| مسیر انتقال | ساختار و اتصال مکانیکی | مسیر سیال و پورت فشار |
| بخش‌های در معرض آسیب | اتصالات، بدنه، کابل و اجزای داخلی | المان فشار و اجزای در تماس با فشار |
| راهکار متداول | اصلاح محل نصب و جداسازی ارتعاشی | دمپینگ مناسب فشار یا اصلاح فرآیند |
توجه: Snubber یا محدودکننده ضربان فشار برای کاهش نوسانات سریع فشار در مسیر سیال استفاده میشود و بهتنهایی جایگزین جداسازی مکانیکی سنسور از لرزش نیست.
علائم خرابی سنسور فشار بر اثر لرزش
- قطع‌و‌وصل لحظه‌ای سیگنال در زمان روشن بودن کمپرسور یا پمپ
- تفاوت رفتار سنسور در حالت روشن و خاموش بودن دستگاه
- نشتی از محل اتصال سنسور یا آداپتور
- خطای متناوب در PLC یا کنترلر
- تغییر پایدار نقطه صفر یا کاهش دقت پس از مدت کار
- آسیب ظاهری کابل، سوکت یا اتصال مکانیکی
این علائم صرفاً نشانه‌های احتمالی هستند. خرابی منبع تغذیه، نویز الکتریکی، اتصال نامناسب، ضربان واقعی فشار یا ایراد ورودی کنترلر نیز ممکن است نشانه‌هایی مشابه ایجاد کنند.
چگونه خرابی ناشی از لرزش را تشخیص دهیم؟
- مدل سنسور را شناسایی کنید: محدوده فشار، نوع خروجی، تغذیه و مقاومت مجاز در برابر Vibration و Shock را از دیتاشیت بخوانید.
- محل نصب را بررسی کنید: طول آداپتور، وضعیت تکیه‌گاه، احتمال برخورد، ترک یا نشتی را کنترل کنید.
- اتصالات الکتریکی را بررسی کنید: سوکت، کابل، تغذیه و مسیر سیگنال را مطابق نقشه سازنده تست کنید.
- فشار واقعی را مقایسه کنید: در صورت امکان از ابزار مرجع مناسب و دارای کالیبراسیون معتبر استفاده کنید.
- سیگنال را ثبت کنید: تغییرات خروجی سنسور را هم‌زمان با وضعیت کاری دستگاه و فشار واقعی بررسی کنید.
- منشأ ارتعاش را مشخص کنید: در صورت نیاز، اندازهگیری لرزش توسط متخصص و مقایسه با محدودیت‌های سازنده انجام شود.
- نتیجه را تأیید کنید: پیش از تعویض سنسور، مشکلات تغذیه، نویز، ضربان فشار و سیمکشی را حذف کنید.
روش‌های جلوگیری از خرابی سنسور فشار
۱. انتخاب سنسور با مقاومت ارتعاشی مناسب
در دیتاشیت سنسورها معمولاً مقاومت در برابر لرزش با محدوده فرکانس، شتاب مجاز و شرایط آزمون مشخص میشود. مقدار g بدون ذکر فرکانس و روش آزمون برای مقایسه کامل دو سنسور کافی نیست.
همچنین مشخصه مقاومت در برابر Shock یا ضربه مکانیکی را نباید با مقاومت در برابر لرزش مداوم یکسان دانست.
۲. اصلاح محل نصب
تا حد امکان، سنسور باید در نقطه‌ای نصب شود که بار ارتعاشی آن در محدوده مجاز دستگاه باشد. از اتصالات طویل و بدون مهار که میتوانند لنگر خمشی را افزایش دهند، اجتناب شود.
۳. استفاده از نصب غیرمستقیم در شرایط مناسب
در بعضی کاربردها می‌توان سنسور را روی براکت مستقل و پایدار نصب کرد و فشار را از طریق اتصال مناسب به آن انتقال داد.
این روش باید با توجه به نوع سیال، فشار، دما، احتمال نشتی، سازگاری متریال، زمان پاسخ و الزامات سازنده طراحی شود. در مدارهای برودتی، استفاده از شیلنگ یا لوله واسط بدون تأیید فشار و سازگاری با مبرد و روغن مجاز نیست.
۴. مهار صحیح کابل
کابل باید به‌گونه‌ای مهار شود که وزن یا لرزش آن به سوکت سنسور منتقل نشود. در عین حال، حرکت نسبی مجاز دستگاه نباید باعث کشیدگی یا خم‌شدن شدید کابل شود.
۵. کنترل ضربان فشار
اگر علاوه بر لرزش مکانیکی، ضربان فشار نیز وجود دارد، ممکن است استفاده از Snubber یا تجهیزات مناسب کاهش ضربان ضروری باشد.
اما محدودکردن مسیر فشار میتواند پاسخ اندازهگیری را کند کند. بنابراین برای حفاظت‌های سریع کمپرسور، کنترل فشار یا سیستم‌های ایمنی، این تغییر فقط با تأیید سازنده و بررسی زمان پاسخ مجاز است.
۶. رفع علت اصلی لرزش دستگاه
گاهی بهترین راهکار، اصلاح خود دستگاه است: بررسی بالانس، هم‌راستایی، پایه‌های ضدلرزش، ساپورت لوله‌ها و شرایط عملکرد کمپرسور یا پمپ.
جدول عیب‌یابی سریع
| نشانه | علت احتمالی | اقدام |
|---|---|---|
| سیگنال فقط هنگام کار کمپرسور قطع میشود | اتصال نامطمئن، لرزش کابل یا نویز | بررسی سوکت، تغذیه، کابل و ثبت سیگنال |
| نشتی در محل نصب | آسیب اتصال، آب‌بندی نامناسب یا خستگی مکانیکی | ایزوله‌سازی ایمن و بازرسی اتصال |
| عدد فشار نوسان دارد | ضربان واقعی فشار یا اختلال سیگنال | مقایسه با ابزار مرجع و بررسی فرآیند |
| نقطه صفر تغییر کرده است | تغییر کالیبراسیون، دما، اضافه‌فشار یا آسیب | آزمون و کالیبراسیون مطابق دستورالعمل |
| خرابی مکرر سنسور جدید | محل نصب نامناسب یا شرایط خارج از مشخصات | بازنگری لرزش، ضربان فشار و انتخاب مدل |
مثال کاربردی: سنسور فشار روی کمپرسور
فرض کنید یک سنسور فشار 4–20mA مستقیماً روی لوله متصل به کمپرسور نصب شده است. هنگام خاموش بودن دستگاه، مقدار فشار طبیعی دیده میشود؛ اما پس از راه‌اندازی کمپرسور، کنترلر به‌صورت متناوب خطای سنسور ثبت میکند.
در این شرایط نباید بلافاصله نتیجه گرفت که المان اندازهگیری خراب شده است. ابتدا باید بررسی شود آیا تغییر واقعی فشار، نویز الکتریکی، افت تغذیه یا قطع‌و‌وصل کانکتور باعث خطا شده است.
اگر مشخص شود ارتعاش محل نصب بیش از محدوده مجاز سنسور است، اصلاح نصب، مهار کابل و انتخاب مدل مقاومتر میتواند راهکار مناسبی باشد.
پرسش‌های متداول
آیا لرزش میتواند باعث خرابی سنسور فشار شود؟
بله. لرزش شدید یا طولانیمدت ممکن است به اتصالات مکانیکی، کابل، مدار داخلی یا مجموعه اندازهگیری آسیب بزند. میزان مقاومت به طراحی و مشخصات سنسور بستگی دارد.
آیا هر نوسان سیگنال سنسور به دلیل لرزش است؟
خیر. نوسان واقعی فشار، نویز الکتریکی، مشکل تغذیه و سیمکشی نیز میتوانند موجب تغییر سیگنال شوند.
آیا Snubber لرزش مکانیکی را حذف میکند؟
خیر. Snubber برای کاهش ضربان فشار در مسیر سیال استفاده میشود و جایگزین کنترل ارتعاش مکانیکی نیست.
آیا سنسور 4–20mA در برابر لرزش مقاومتر از 0–10V است؟
نوع سیگنال بهتنهایی مقاومت مکانیکی سنسور را تعیین نمیکند. این ویژگی به ساختار دستگاه و مشخصات آزمون لرزش و ضربه وابسته است.
بهترین محل نصب سنسور فشار کجاست؟
محلی که فشار موردنظر را درست منتقل کند، از نظر ایمنی و سرویس مناسب باشد و شرایط لرزش، دما و فشار آن با محدوده مجاز سنسور سازگار باشد.
مطالب مرتبط
برای تکمیل عیب‌یابی سنسورهای فشار و سیستم‌های کنترل صنعتی، این مطالب از MTM Part مرتبط هستند:
- چگونه سنسور فشار 4–20mA را بدون تعویض تست کنیم؟
- چرا PLC بعد از روشن‌شدن وارد حالت RUN نمی‌شود؟
- تفاوت Interlock و Permissive در منطق کنترل چیست؟
جمع‌بندی
لرزش مکانیکی یکی از عوامل احتمالی کاهش عمر سنسور فشار در تجهیزات صنعتی است. این پدیده میتواند از طریق خستگی اتصال، آسیب کابل و کانکتور یا تنش وارد بر اجزای داخلی، عملکرد سنسور را مختل کند.
برای جلوگیری از خرابی، انتخاب سنسور مناسب، نصب صحیح، مهار کابل، کنترل لرزش دستگاه و تفکیک ارتعاش مکانیکی از ضربان فشار ضروری است.
