Cushioning سیلندر پنوماتیک چیست و تنظیم اشتباه آن چه مشکلی ایجاد میکند؟
Cushioning سیلندر پنوماتیک چیست و تنظیم اشتباه آن چه مشکلی ایجاد میکند؟
بررسی عملکرد ضربه‌گیر انتهای کورس سیلندر، پیچ تنظیم Cushion و تأثیر تنظیم نادرست آن بر حرکت، ضربه و عمر تجهیزات پنوماتیک
اگر یک سیلندر پنوماتیک با سرعت نسبتاً زیاد حرکت کند و پیستون بدون کاهش سرعت به انتهای کورس برسد، انرژی جنبشی مجموعه متحرک باید در فاصله بسیار کوتاهی متوقف شود. نتیجه میتواند ضربه، صدا، لرزش و افزایش تنش مکانیکی در سیلندر و مکانیزم متصل به آن باشد.
برای کنترل این وضعیت در بسیاری از سیلندرهای پنوماتیک از End-Position Cushioning یا ضربه‌گیری انتهای کورس استفاده میشود.
Cushioning قرار نیست سرعت کل حرکت سیلندر را تنظیم کند؛ وظیفه اصلی آن کاهش سرعت کنترلشده پیستون در بخش انتهایی کورس است تا برخورد با انتهای سیلندر نرم‌تر انجام شود.
Cushioning سیلندر پنوماتیک چگونه کار میکند؟

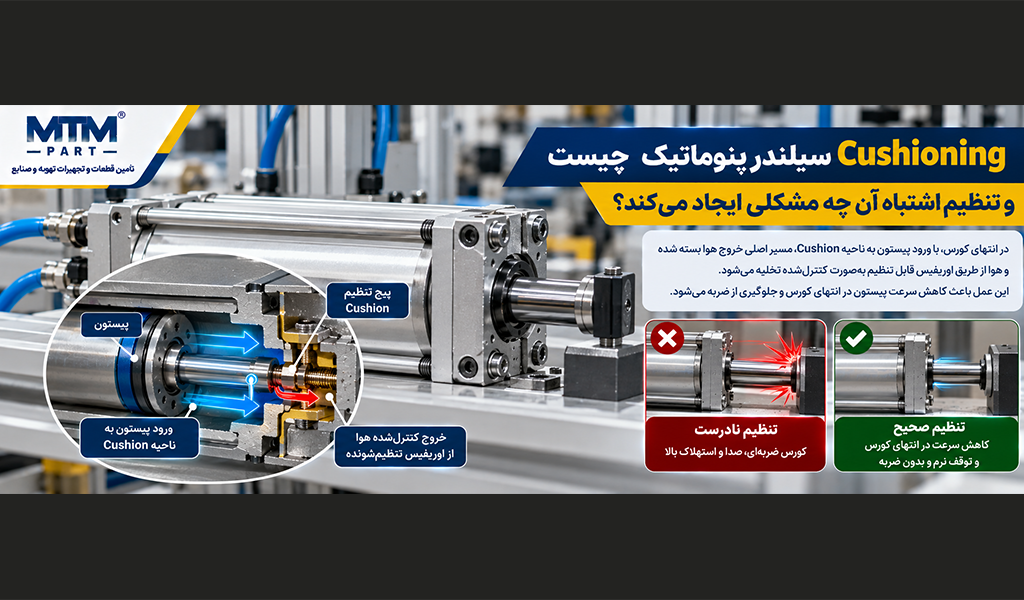

در یکی از روش‌های رایج Adjustable Pneumatic Cushioning، زمانی که پیستون به انتهای کورس نزدیک میشود، مکانیزم Cushion مسیر معمول خروج هوا از محفظه انتهایی را محدود میکند.
از این نقطه، هوای باقی‌مانده باید از یک مسیر محدودشده عبور کند. محدودشدن خروج هوا باعث ایجاد فشار برگشتی در پشت پیستون میشود و همین فشار برگشتی به کاهش سرعت پیستون کمک میکند.
نزدیک‌شدن به انتهای کورس ← محدودشدن خروج هوا ← ایجاد Back Pressure ← کاهش سرعت پیستون
در سیلندرهایی که Cushion قابل تنظیم دارند، یک پیچ یا Needle Valve میزان محدودیت این مسیر خروجی را تنظیم میکند.
پیچ Cushion دقیقاً چه چیزی را تنظیم میکند؟
پیچ Cushion معمولاً میزان عبور هوای محبوس‌شده در ناحیه Cushion را کنترل میکند.
| وضعیت تنظیم | اثر کلی |
|---|---|
| محدودیت بیشتر مسیر خروج هوا | Back Pressure بیشتر و کاهش سرعت قوی‌تر در ناحیه Cushion |
| محدودیت کمتر مسیر خروج هوا | خروج سریع‌تر هوا و Cushioning کمتر |
جهت چرخاندن پیچ برای افزایش یا کاهش Cushioning باید مطابق دستورالعمل همان سازنده بررسی شود و نباید بدون بررسی کاتالوگ برای تمام سیلندرها یک جهت تنظیم ثابت فرض کرد.
اگر Cushion بیش از حد باز باشد چه اتفاقی می‌افتد؟
اگر محدودیت مسیر خروج هوا بیش از حد کم باشد، هوای محفظه Cushion خیلی راحت تخلیه میشود و فشار برگشتی کافی برای کاهش سرعت ایجاد نمی‌شود.
در این شرایط ممکن است پیستون با سرعت زیادی به انتهای کورس برسد.
نشانه‌های احتمالی عبارت‌اند از:
- صدای ضربه در انتهای کورس
- لرزش دستگاه یا مکانیزم
- برخورد شدید پیستون در انتهای حرکت
- افزایش تنش روی اتصالات و قطعات مکانیکی
- کاهش عمر برخی قطعات در صورت تکرار ضربه‌های شدید
اگر سیلندر در طول کورس عادی حرکت میکند اما دقیقاً در انتهای حرکت با صدای شدید متوقف میشود، تنظیم Cushion یکی از مواردی است که باید بررسی شود.
اگر Cushion بیش از حد بسته باشد چه اتفاقی می‌افتد؟
بستن بیش از حد مسیر Cushion نیز تنظیم صحیحی نیست. در این وضعیت خروج هوا در ناحیه انتهای کورس بیش از حد محدود میشود و فشار برگشتی میتواند حرکت پیستون را بیش از اندازه کند کند.
در حالت شدید ممکن است پیستون برای رسیدن کامل به انتهای کورس دچار مشکل شود. این موضوع در دستورالعمل‌های عیب‌یابی سازندگان سیلندر نیز به‌عنوان یکی از دلایل نرسیدن پیستون به End Position مطرح شده است.
نشانه‌های احتمالی عبارت‌اند از:
- کندشدن بیش از حد سیلندر در چند میلی‌متر یا بخش انتهایی کورس
- افزایش زمان سیکل ماشین
- توقف یا مکث غیرعادی در انتهای حرکت
- نرسیدن صحیح به End Position در تنظیم بسیار محدود
- عمل‌نکردن صحیح سنسور یا فرآیند بعدی در صورتی که موقعیت نهایی کامل حاصل نشود
تنظیم صحیح Cushion چه شکلی است؟
هدف این نیست که پیستون در انتهای کورس تقریباً متوقف شود و سپس با تأخیر زیاد به انتهای حرکت برسد.
همچنین قرار نیست پیستون با سرعت بالا به انتهای سیلندر برخورد کند.
پیستون باید با سرعت موردنیاز حرکت کند، در ناحیه Cushion به‌صورت کنترلشده کاهش سرعت دهد و بدون ضربه شدید و بدون مکث غیرضروری به انتهای کورس برسد.
آیا Cushion همان Flow Control است؟
خیر. این دو عملکرد مرتبط اما متفاوتی دارند.
| تجهیز | وظیفه اصلی |
|---|---|
| Flow Control | کنترل سرعت حرکت سیلندر از طریق کنترل جریان هوا |
| Cushion | کاهش سرعت در ناحیه انتهایی کورس برای کاهش ضربه هنگام توقف |
بنابراین استفاده از پیچ Cushion به‌عنوان تنظیم‌کننده اصلی سرعت کل سیلندر روش صحیحی نیست.
چرا وزن بار و سرعت سیلندر مهم هستند؟
مقدار انرژی جنبشی که هنگام توقف باید کنترل شود به جرم متحرک و سرعت آن وابسته است.
Ek = ½mv²
این رابطه یک نکته بسیار مهم را نشان میدهد: سرعت به توان دو در انرژی جنبشی اثر دارد.
بنابراین افزایش سرعت میتواند انرژی موردنیاز برای جذب در انتهای کورس را به‌طور قابل توجهی افزایش دهد.
به همین دلیل Cushion مناسب برای یک بار سبک و سرعت کم الزاماً برای یک جرم سنگین و سرعت بالا کافی نیست.
آیا با تنظیم Cushion می‌توان هر ضربه‌ای را حذف کرد؟
خیر. Cushioning داخلی سیلندر ظرفیت محدودی برای جذب انرژی دارد.
اگر جرم متحرک یا سرعت از محدوده قابل قبول سیلندر بیشتر باشد، صرفاً بستن بیشتر پیچ Cushion راه‌حل مناسبی نیست.
در چنین شرایطی ممکن است نیاز باشد یکی یا چند مورد زیر بررسی شود:
- کاهش سرعت حرکت
- انتخاب سیلندر مناسب‌تر
- کاهش جرم متحرک در صورت امکان
- بررسی ظرفیت Cushioning از روی نمودار سازنده
- استفاده از Shock Absorber خارجی در صورت نیاز
سازندگان برای بسیاری از سیلندرها نمودارهای Cushioning بر اساس جرم و سرعت ارائه می‌کنند و انتخاب باید با محدوده مجاز همان محصول تطبیق داده شود.
روش عملی تنظیم Cushion سیلندر
روش دقیق تنظیم باید از دستورالعمل سازنده همان سیلندر گرفته شود، اما منطق عمومی تنظیم را می‌توان به شکل زیر در نظر گرفت:
- ابتدا فشار کاری و سرعت سیلندر را در محدوده مناسب تنظیم کنید.
- مشخص کنید ضربه در کدام انتهای کورس اتفاق می‌افتد.
- پیچ Cushion مربوط به همان سمت را طبق دستورالعمل سازنده تنظیم کنید.
- تغییرات را مرحله‌ای و کوچک انجام دهید.
- پس از هر تغییر چند سیکل کامل اجرا کنید.
- به صدا، ضربه، لرزش و رفتار انتهای کورس توجه کنید.
- تنظیم را تا رسیدن به توقف نرم و بدون تأخیر غیرضروری اصلاح کنید.
- در نهایت رسیدن کامل سیلندر به End Position و عملکرد سنسورها را بررسی کنید.
پیچ Cushion را با فشار و زور تا انتها سفت نکنید و آن را بیش از محدوده مجاز سازنده باز نکنید. ساختار و روش تنظیم بین مدل‌های مختلف سیلندر متفاوت است.
Cushion ثابت، قابل تنظیم و Self-Adjusting چه تفاوتی دارند؟
همه سیلندرهای پنوماتیک سیستم Cushioning یکسانی ندارند. بسته به طراحی، ممکن است از روش‌های مختلف استفاده شود.
| نوع | ویژگی کلی |
|---|---|
| Elastic / Fixed Cushion | استفاده از عناصر الاستیک یا ضربه‌گیر ثابت برای شرایط سبک‌تر |
| Adjustable Pneumatic Cushion | کاهش سرعت انتهای کورس با هوای محبوس و مسیر خروج قابل تنظیم |
| Self-Adjusting Cushion | طراحی برای تطبیق خودکار Cushioning در محدوده کاری تعریف‌شده، بدون تنظیم دستی معمول |
چرا سیلندر با وجود تنظیم Cushion هنوز ضربه می‌زند؟
همیشه مشکل از پیچ Cushion نیست. اگر با تنظیم صحیح هنوز ضربه شدید وجود دارد، موارد دیگری نیز باید بررسی شوند:
- سرعت بیش از محدوده مناسب
- جرم یا اینرسی بالای مکانیزم
- فشار کاری نامناسب
- خرابی اجزای Cushioning
- نشتی داخلی یا خرابی Sealها
- انتخاب نامناسب سیلندر برای انرژی موردنیاز
- تنظیم نامناسب Flow Control
- نیاز واقعی سیستم به Shock Absorber خارجی
جمع‌بندی
Cushioning یکی از بخش‌های مهم سیلندرهای پنوماتیک است که وظیفه آن کنترل انرژی حرکت در نزدیکی انتهای کورس و کاهش شدت برخورد پیستون است.
تنظیم بیش از حد باز میتواند باعث کاهش اثر Cushion و برخورد شدید شود، در حالی که محدودکردن بیش از حد مسیر Cushion ممکن است باعث کاهش سرعت زیاد، افزایش زمان سیکل و حتی مشکل در رسیدن به انتهای کورس شود.
تنظیم صحیح زمانی حاصل میشود که سیلندر با سرعت مناسب حرکت کرده، در انتهای کورس به شکل کنترلشده کاهش سرعت دهد و بدون ضربه شدید یا مکث غیرضروری به موقعیت نهایی برسد.
سوالات متداول
Cushioning سیلندر پنوماتیک چیست؟
مکانیزمی برای کاهش سرعت پیستون در بخش انتهایی کورس و کاهش شدت برخورد آن با انتهای سیلندر است.
پیچ Cushion چه کاری انجام میدهد؟
در سیستمهای Adjustable Pneumatic Cushioning، این پیچ میزان محدودیت مسیر خروج هوای محبوس در ناحیه Cushion را تنظیم میکند.
اگر Cushion بیش از حد باز باشد چه میشود؟
اثر کاهش سرعت کم میشود و پیستون ممکن است با ضربه و صدای بیشتری به انتهای کورس برسد.
اگر Cushion بیش از حد بسته باشد چه میشود؟
پیستون ممکن است در انتهای کورس بیش از حد کند شود و در تنظیم بسیار محدود حتی در رسیدن کامل به End Position دچار مشکل شود.
آیا Cushion سرعت کل سیلندر را تنظیم میکند؟
خیر. وظیفه اصلی Cushion کنترل حرکت در ناحیه انتهای کورس است. کنترل سرعت عمومی سیلندر معمولاً توسط Flow Control انجام میشود.
آیا هر سیلندر پنوماتیکی پیچ Cushion دارد؟
خیر. برخی سیلندرها Cushion ثابت، برخی Cushion پنوماتیکی قابل تنظیم و برخی سیستم Self-Adjusting دارند.
چرا با وجود تنظیم Cushion هنوز سیلندر ضربه می‌زند؟
سرعت یا جرم زیاد، خرابی اجزای Cushion، انتخاب نامناسب سیلندر یا نیاز به Shock Absorber خارجی میتواند از دلایل احتمالی باشد.
تنظیم صحیح Cushion چگونه مشخص میشود؟
پیستون باید در انتهای کورس به شکل کنترلشده کاهش سرعت دهد و بدون ضربه شدید یا تأخیر غیرضروری به موقعیت نهایی برسد.
