آموزش تشخیص فلش جریان، ورودی و خروجی شیر گلوب و تفاوت Flow Under Seat و Flow Over Seat
یکی از اشتباهات رایج هنگام نصب شیرآلات صنعتی و برودتی، بی‌توجهی به جهت نصب Globe Valve یا شیر گلوب است. ممکن است دو طرف شیر از نظر سایز اتصال کاملاً مشابه باشند، اما این موضوع الزاماً به معنی امکان نصب در هر دو جهت نیست.
در بسیاری از Globe Valveها، سازنده با یک فلش روی بدنه جهت عبور سیال را مشخص میکند. نصب خلاف این جهت می‌تواند بر نیروی لازم برای باز و بسته شدن، آب‌بندی، کنترل جریان و عمر قطعات داخلی تأثیر بگذارد.
Globe Valve چیست و چگونه کار میکند؟
Globe Valve نوعی شیر صنعتی است که برای قطع و وصل جریان و در مدلهای مناسب برای تنظیم یا کنترل دبی استفاده میشود. داخل شیر، یک قطعه متحرک به نام Disc یا Plug نسبت به نشیمنگاه ثابت یا Seat حرکت میکند.
هنگامی که دیسک به سیت نزدیک میشود، مسیر عبور سیال محدود شده و در وضعیت بسته، آب‌بندی انجام میشود. به دلیل تغییر مسیر داخلی جریان، افت فشار Globe Valve معمولاً نسبت به شیر توپی کاملاً باز بیشتر است.
شیرهای گلوب در سیستم‌های بخار، آب، تأسیسات صنعتی، خطوط فرایندی و برخی مدارهای تبرید کاربرد دارند. البته نوع شیر، جنس بدنه و سیت، فشار و دمای مجاز باید متناسب با سیال انتخاب شوند.

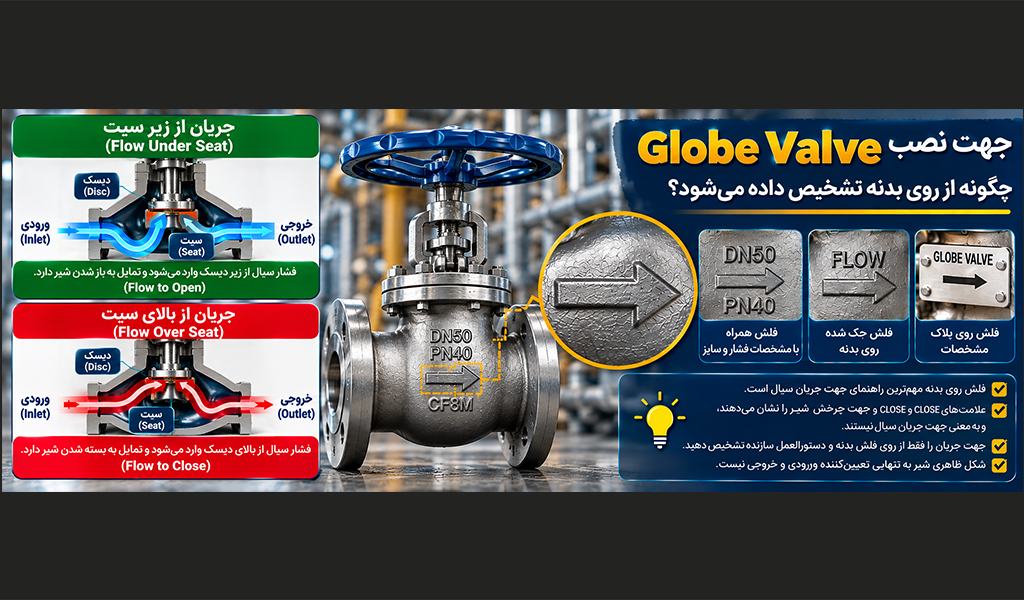

جهت نصب Globe Valve از روی فلش بدنه چگونه مشخص میشود؟
مهم‌ترین نشانه برای تشخیص جهت جریان، Flow Direction Arrow است. این فلش ممکن است به‌صورت برجسته روی بدنه ریخته‌گری شده باشد یا با حکاکی و علامت‌گذاری روی بدنه یا پلاک مشخصات دیده شود.
- بدنه شیر را از دو طرف و زیر قسمت Bonnet بررسی کنید.
- فلش برجسته یا حک‌شده را پیدا کنید.
- جهت واقعی جریان در لوله را مشخص کنید.
- شیر را طوری قرار دهید که جهت جریان با فلش سازنده مطابقت داشته باشد.
- قبل از جوشکاری یا بستن فلنج‌ها، مدل شیر و دستورالعمل نصب را کنترل کنید.
Flow Under Seat و Flow Over Seat چه تفاوتی دارند؟
برای درک علت اهمیت جهت نصب، باید بدانیم سیال از کدام سمت به دیسک شیر فشار وارد میکند.
۱. Flow Under Seat یا جریان از زیر دیسک
در این حالت سیال از سمت زیر دیسک یا پلاگ وارد ناحیه سیت میشود. اختلاف فشار دو طرف شیر معمولاً نیرویی در جهت بلند شدن دیسک ایجاد میکند؛ به همین دلیل این آرایش را Flow to Open نیز می‌نامند.
این آرایش در بسیاری از Globe Valveهای عمومی متداول است، اما نباید آن را قانون ثابت تمام شیرهای گلوب دانست.
۲. Flow Over Seat یا جریان از بالای دیسک
در این حالت فشار سیال از سمت بالای دیسک وارد میشود و معمولاً نیرویی در جهت فشردن دیسک روی سیت ایجاد میکند. به همین دلیل به آن Flow to Close نیز گفته میشود.
این آرایش در برخی طراحی‌ها و شرایط کاری خاص به‌صورت عمدی استفاده میشود. بنابراین Flow Over Seat همیشه به معنی نصب اشتباه نیست.
| ویژگی | Flow Under Seat | Flow Over Seat |
|---|---|---|
| جهت ورود سیال | از زیر دیسک | از بالای دیسک |
| اثر معمول اختلاف فشار | تمایل به باز کردن شیر | تمایل به بستن شیر |
| نیروی لازم برای باز کردن | ممکن است کمتر باشد | ممکن است بیشتر باشد |
| کاربرد | متداول در بسیاری از شیرهای عمومی | برخی طراحی‌ها و سرویس‌های خاص |
| ملاک انتخاب | فلش و دستورالعمل سازنده همان مدل شیر | |
اگر روی بدنه Globe Valve فلش وجود نداشت چه کنیم؟
در بعضی شیرهای قدیمی، رنگ‌شده یا بدون علامت واضح، ممکن است فلش دیده نشود. در این شرایط نباید صرفاً از روی سمت قرارگیری Handwheel، شکل Bonnet یا ارتفاع اتصالات، ورودی و خروجی را تعیین کرد.
ابتدا برند، مدل، سایز و کلاس فشاری شیر را شناسایی کنید. سپس نقشه برش داخلی، کاتالوگ یا دستورالعمل نصب را بررسی کنید.
در بعضی شیرهای ساده، بررسی مسیر داخلی از دهانه‌های باز شیر می‌تواند به شناسایی محل Seat کمک کند؛ اما این روش فقط زمانی قابل اتکاست که طراحی شیر مشخص باشد و بررسی توسط فرد متخصص روی شیر کاملاً ایزوله و بدون فشار انجام شود.
اگر مدارک در دسترس نیست یا علامت بدنه با نقشه پروژه مغایرت دارد، جهت نصب باید پیش از راه‌اندازی از سازنده یا تأمین‌کننده تأیید شود.
آیا از روی شکل ظاهری Globe Valve می‌توان ورودی و خروجی را تشخیص داد؟
خیر، نه با اطمینان کافی. Globe Valveها در طراحی‌های Z-Pattern، Y-Pattern و Angle Pattern ساخته می‌شوند. شکل بدنه ممکن است درباره مسیر داخلی سرنخ بدهد، اما جهت جریان توصیهشده به طراحی دیسک، سیت و شرایط کاری نیز وابسته است.
همچنین قرارگیری دسته در بالا یا زاویه‌دار بودن بدنه، بهتنهایی مشخص نمی‌کند سیال باید از کدام اتصال وارد شود.
اگر Globe Valve برعکس نصب شود چه اتفاقی می‌افتد؟
نصب برخلاف جهت تعیین‌شده توسط سازنده، بسته به طراحی شیر و شرایط سیستم، می‌تواند مشکلات زیر را ایجاد کند:
- افزایش نیروی لازم برای باز یا بسته کردن شیر
- اختلال در عملکرد اکچویتور یا Handwheel
- کاهش کیفیت کنترل جریان در برخی شرایط
- لرزش، صدا یا ناپایداری دیسک در بعضی مدل‌ها
- افزایش سایش قطعات داخلی یا احتمال نشتی از سیت
- تحمیل بار نامناسب به Stem و مکانیزم عملگر
این مشکلات در همه شیرها به یک شکل اتفاق نمی‌افتند. بعضی مدل‌ها برای جریان معکوس یا دوطرفه طراحی و تأیید شده‌اند. مسئله اصلی، نصب برخلاف محدودیت و دستورالعمل همان شیر است.
جهت نصب Globe Valve در سیستم‌های برودتی چه اهمیتی دارد؟
در تأسیسات برودتی، شیرهای قطع و کنترل جریان ممکن است در مسیر مایع، گاز داغ یا بخش‌های دیگر مدار استفاده شوند. اگر شیر از نوع Globe Valve باشد، باید برای نوع مبرد، فشار، دما و جهت جریان مورد نظر تأیید شده باشد.
در این کاربردها، علاوه بر فلش بدنه باید افت فشار مجاز، ظرفیت عبور جریان، امکان تغییر جهت جریان در سیکل کاری و الزامات سرویس شیر بررسی شود.
چک‌لیست نصب صحیح Globe Valve
| مورد بررسی | اقدام لازم |
|---|---|
| فلش روی بدنه | مطابقت با جهت واقعی جریان |
| مدل و برند | بررسی دیتاشیت و دستورالعمل نصب |
| نوع سیال | کنترل سازگاری جنس بدنه و آب‌بند |
| فشار و دما | کنترل محدوده مجاز و اختلاف فشار |
| وضعیت نصب | رعایت جهت مجاز Stem و Actuator طبق سازنده |
| مسیر لوله‌کشی | بررسی نقشه P&ID و جهت جریان |
| آزمایش پس از نصب | بررسی نشتی و عملکرد طبق روش ایمن پروژه |
جمع‌بندی
برای تشخیص جهت صحیح نصب Globe Valve، ابتدا فلش روی بدنه را بررسی کنید. این علامت معمولاً جهت جریان مورد نظر سازنده را مشخص میکند.
در بسیاری از شیرهای گلوب، جریان از زیر دیسک عبور میکند، اما در بعضی طراحی‌ها جریان از بالای دیسک نیز به‌صورت عمدی انتخاب میشود. بنابراین هیچ قانون ظاهری واحدی را نباید جایگزین دیتاشیت سازنده کرد.
نتیجه عملی: فلش بدنه، کاتالوگ سازنده و نقشه لوله‌کشی باید با یکدیگر مطابقت داشته باشند. اگر فلش مشخص نیست، پیش از نصب یا راه‌اندازی جهت صحیح را تأیید کنید.
سوالات متداول درباره جهت نصب Globe Valve
آیا Globe Valve جهت نصب مشخصی دارد؟
بسیاری از Globe Valveها جهت جریان توصیهشده یا الزامی دارند که با فلش روی بدنه یا در مدارک سازنده مشخص میشود.
فلش روی بدنه Globe Valve چه چیزی را نشان میدهد؟
فلش معمولاً جهت عبور سیال مورد نظر سازنده را نشان میدهد و باید با جهت جریان در لوله مطابقت داشته باشد.
آیا جریان همیشه باید از زیر دیسک وارد شود؟
خیر. Flow Under Seat در بسیاری از شیرهای عمومی رایج است، اما برخی مدل‌ها برای Flow Over Seat طراحی شده‌اند.
اگر روی شیر گلوب فلش نبود چه کنیم؟
باید برند، مدل، نقشه داخلی و دستورالعمل سازنده بررسی شود. تعیین جهت تنها از روی ظاهر شیر قابل اعتماد نیست.
آیا Globe Valve برعکس هم کار میکند؟
ممکن است سیال از جهت معکوس عبور کند، اما این به معنی مجاز بودن نصب معکوس نیست. عملکرد و محدودیت‌ها باید توسط سازنده تأیید شوند.
آیا جهت دسته Globe Valve جهت جریان را مشخص میکند؟
خیر. جهت قرارگیری Handwheel یا Stem بهتنهایی نشاندهنده ورودی و خروجی سیال نیست.
آیا Globe Valve برای کنترل دبی مناسب است؟
بسیاری از مدلهای Globe Valve برای تنظیم جریان مناسباند، اما باید مدل و Trim متناسب با شرایط کنترل و اختلاف فشار انتخاب شود.
