Minimum Pressure Differential شیرهای برودتی چیست و چرا اهمیت دارد؟

Minimum Pressure Differential شیرهای برودتی چیست و چرا اهمیت دارد؟
بعضی شیرهای برودتی، به‌خصوص شیرهای Servo-operated و Pilot-operated، برای عملکرد صحیح به حداقل اختلاف فشار مشخصی بین ورودی و خروجی نیاز دارند.ممکن است با وجود برق داشتن بوبین، شیر به‌طور کامل باز نشود.

Minimum Pressure Differential شیرهای برودتی چیست و چرا اهمیت دارد؟

بررسی مهندسی حداقل اختلاف فشار موردنیاز شیرهای Servo-operated و Pilot-operated در سیستم‌های تبرید

یکی از نکات مهم در انتخاب شیر برقی سیستم تبرید این است که بعضی شیرها برای عملکرد صحیح، به حداقل اختلاف فشار بین ورودی و خروجی نیاز دارند.

ممکن است بوبین شیر برق داشته باشد و حتی مکانیزم پایلوت عمل کند، اما اگر اختلاف فشار دو طرف شیر برای طراحی آن کافی نباشد، مسیر اصلی شیر به‌درستی باز نشود یا شیر نتواند در وضعیت کاملاً باز باقی بماند.

این پارامتر در دیتاشیت سازندگان با عناوینی مانند Minimum Differential Pressure، Minimum Opening Differential Pressure، MinODP یا اصطلاحات مشابه دیده می‌شود.

پاسخ کوتاه:
در شیرهای Servo-operated یا Pilot-operated، فشار سیستم بخشی از نیروی لازم برای باز کردن مسیر اصلی شیر را تأمین می‌کند. بنابراین اگر اختلاف فشار ورودی و خروجی از حداقل مقدار تعیین‌شده توسط سازنده کمتر باشد، شیر ممکن است با وجود برق داشتن بوبین، به‌درستی عمل نکند.

Minimum Pressure Differential چیست؟

Minimum Pressure Differential به حداقل اختلاف فشار موردنیاز بین دو طرف شیر برای عملکرد صحیح آن اشاره دارد.

اختلاف فشار شیر را می‌توان به‌صورت ساده چنین در نظر گرفت:

ΔP = Pin - Pout

که در آن:

  • Pin = فشار ورودی شیر
  • Pout = فشار خروجی شیر
  • ΔP = اختلاف فشار دو طرف شیر

اگر شیر از نوعی باشد که برای عملکرد به اختلاف فشار نیاز دارد، مقدار ΔP باید حداقل به مقدار مشخص‌شده در دیتاشیت برسد.

چرا بعضی شیرهای برقی به حداقل اختلاف فشار نیاز دارند؟

پاسخ این سؤال به ساختمان داخلی شیر مربوط می‌شود.

در یک شیر Direct-operated، نیروی مغناطیسی بوبین مستقیماً Plunger یا عضو مسدودکننده مسیر اصلی را حرکت می‌دهد.

اما در بسیاری از شیرهای بزرگ‌تر برودتی از طراحی Servo-operated یا Pilot-operated استفاده می‌شود.

در این شیرها بوبین لزوماً تمام نیروی لازم برای باز کردن مسیر اصلی را به‌تنهایی تأمین نمی‌کند. بوبین ابتدا مسیر Pilot را کنترل می‌کند و سپس اختلاف فشار سیال به حرکت دیافراگم، پیستون یا دیسک اصلی کمک می‌کند.

نکته مهندسی:
در یک شیر Pilot/Servo-operated، فشار سیستم بخشی از مکانیزم عملکرد شیر است. بنابراین «برق داشتن بوبین» به‌تنهایی تضمین‌کننده باز شدن کامل مسیر اصلی نیست.

شیر Pilot-operated چگونه باز می‌شود؟

در یک طراحی متداول، با برق‌دار شدن بوبین، Plunger حرکت کرده و مسیر کوچک Pilot باز می‌شود.

باز شدن Pilot باعث تغییر فشار در دو طرف دیافراگم یا پیستون اصلی می‌شود. اختلاف فشار ایجادشده کمک می‌کند عضو اصلی شیر از روی Seat بلند شود و مسیر اصلی مبرد باز شود.

برق بوبین
↓
باز شدن Pilot
↓
ایجاد شرایط اختلاف فشار روی دیافراگم / پیستون
↓
باز شدن مسیر اصلی شیر

اگر اختلاف فشار لازم وجود نداشته باشد، مرحله آخر ممکن است به‌درستی انجام نشود.

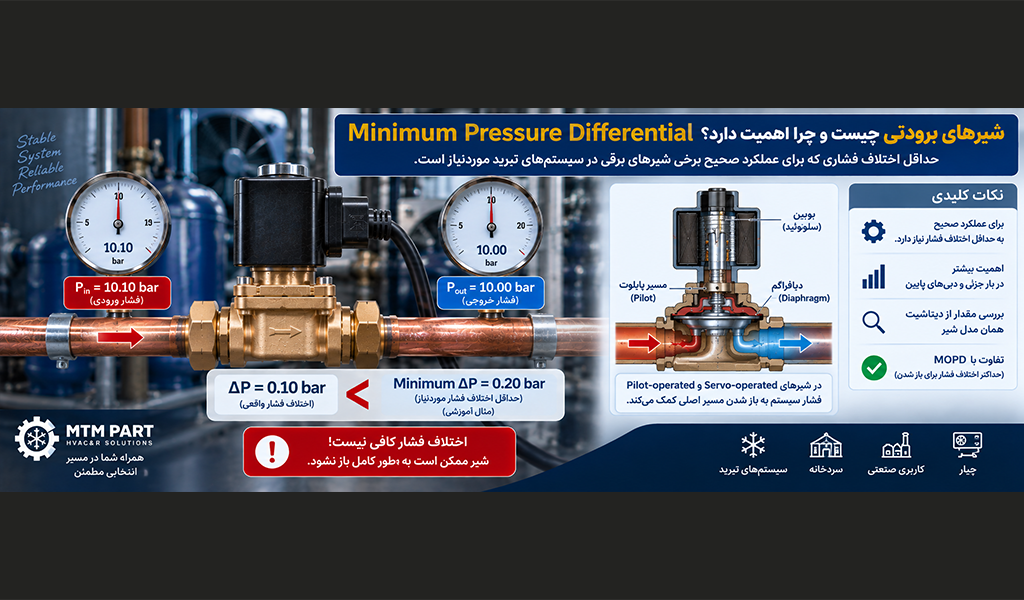

یک مثال ساده از Minimum Pressure Differential

فرض کنید دیتاشیت یک شیر Servo-operated حداقل اختلاف فشار موردنیاز را:

Minimum ΔP = 0.20 bar

اعلام کرده باشد.

اگر در شرایط واقعی سیستم فشار ورودی شیر:

10.10 bar

و فشار خروجی:

10.00 bar

باشد:

ΔP = 10.10 - 10.00 = 0.10 bar

در این مثال:

ΔP واقعی = 0.10 bar < Minimum ΔP = 0.20 bar

بنابراین اختلاف فشار واقعی از حداقل مقدار موردنیاز شیر کمتر است و نمی‌توان انتظار عملکرد صحیح آن را داشت.

توجه:
اعداد این مثال صرفاً آموزشی هستند. Minimum Differential Pressure واقعی باید از دیتاشیت همان مدل شیر بررسی شود.

آیا همه شیرهای برقی Minimum Pressure Differential دارند؟

خیر.

یکی از مهم‌ترین تفاوت‌ها بین شیرهای Direct-operated و Servo-operated همین موضوع است.

نوع شیر نیاز به حداقل اختلاف فشار
Direct-operated معمولاً خیر؛ دیتاشیت مدل باید بررسی شود
Servo / Pilot-operated در بسیاری از طراحی‌ها بله
Assisted-lift بسته به طراحی؛ برخی مدل‌ها می‌توانند از اختلاف فشار بسیار کم یا صفر کار کنند

بنابراین نباید یک قانون ثابت را برای تمام شیرهای برقی اعمال کرد. ساختمان داخلی و دیتاشیت همان مدل تعیین‌کننده است.

یک مثال واقعی از شیرهای Danfoss EVR

در خانواده EVR دانفوس نیز Minimum Opening Differential Pressure برای همه سایزها یکسان نیست.

برای نمونه در دیتاشیت، بعضی شیرهای Direct-operated مقدار حداقل اختلاف فشار صفر دارند، در حالی که برخی مدل‌های Servo-operated برای عملکرد به اختلاف فشار مشخصی نیاز دارند.

این موضوع نشان می‌دهد که هنگام انتخاب شیر فقط سایز اتصال، ظرفیت و نوع مبرد کافی نیست و باید پارامتر Minimum Differential Pressure نیز بررسی شود.

چرا انتخاب شیر بیش از حد بزرگ می‌تواند مشکل ایجاد کند؟

ممکن است تصور شود انتخاب شیر برقی بزرگ‌تر همیشه بهتر است، زیرا افت فشار کمتری ایجاد می‌کند.

اما در شیرهای Servo-operated این موضوع می‌تواند نتیجه معکوس داشته باشد.

با بزرگ شدن شیر، سطح عبور و Kv افزایش پیدا می‌کند و برای یک دبی مشخص، افت فشار روی شیر کاهش می‌یابد.

اگر افت فشار آن‌قدر کاهش پیدا کند که از Minimum Differential Pressure موردنیاز کمتر شود، شیر ممکن است در بارهای پایین عملکرد قابل‌اعتمادی نداشته باشد.

اشتباه رایج:
بزرگ‌تر انتخاب کردن شیر برقی الزاماً انتخاب مطمئن‌تری نیست. در شیرهای Servo-operated، Oversizing می‌تواند افت فشار را بیش از حد کاهش دهد.

چرا مشکل در بار جزئی سیستم بیشتر دیده می‌شود؟

یکی از مهم‌ترین شرایطی که Minimum Pressure Differential اهمیت پیدا می‌کند، عملکرد سیستم در Partial Load یا بار جزئی است.

فرض کنید یک چیلر دارای دو کمپرسور Tandem باشد.

وقتی هر دو کمپرسور روشن هستند، دبی مبرد بیشتر است و افت فشار مناسبی روی شیر ایجاد می‌شود.

اما وقتی فقط یک کمپرسور کار می‌کند:

  • دبی مبرد کاهش پیدا می‌کند.
  • افت فشار روی شیر کمتر می‌شود.
  • ΔP ممکن است از Minimum Differential Pressure کمتر شود.
  • عملکرد شیر Servo-operated ممکن است مختل شود.

به همین دلیل انتخاب شیر باید بر اساس محدوده واقعی عملکرد سیستم انجام شود، نه فقط شرایط Full Load.

تفاوت Minimum Pressure Differential و MOPD چیست؟

این دو پارامتر تقریباً دو طرف یک محدوده عملکرد را مشخص می‌کنند و نباید با یکدیگر اشتباه گرفته شوند.

پارامتر مفهوم مشکل
Minimum ΔP حداقل اختلاف فشار لازم برای عملکرد صحیح برخی شیرها ΔP بیش از حد کم
MOPD حداکثر اختلاف فشاری که ترکیب شیر و بوبین می‌تواند در برابر آن باز شود ΔP بیش از حد زیاد
Minimum ΔP ≤ ΔP واقعی ≤ MOPD

این رابطه یک نمایش مفهومی ساده از محدوده اختلاف فشار قابل‌قبول است؛ شرایط دقیق همیشه باید از دیتاشیت سازنده بررسی شود.

چرا بوبین برق دارد اما شیر کامل باز نمی‌شود؟

در چنین شرایطی اولین تصور معمولاً خرابی بوبین است، اما همیشه مشکل الکتریکی نیست.

در یک شیر Servo-operated ممکن است:

  • بوبین ولتاژ صحیح داشته باشد.
  • Plunger حرکت کند.
  • Pilot باز شود.
  • اما اختلاف فشار لازم برای حرکت کامل عضو اصلی وجود نداشته باشد.

در نتیجه مسیر اصلی شیر ممکن است به‌درستی باز نشود.

نشانه‌های احتمالی کم بودن اختلاف فشار

بسته به طراحی شیر و سیستم، علائم می‌توانند متفاوت باشند؛ اما موارد زیر ارزش بررسی دارند:

  • بوبین برق دارد ولی جریان مبرد مطابق انتظار نیست.
  • شیر در بار کامل کار می‌کند اما در بار جزئی دچار مشکل می‌شود.
  • با افزایش دبی سیستم، عملکرد شیر بهتر می‌شود.
  • شیر بزرگ‌تر از ظرفیت واقعی سیستم انتخاب شده است.
  • افت فشار اندازه‌گیری‌شده از Minimum ΔP دیتاشیت کمتر است.

البته این علائم به‌تنهایی اثبات‌کننده مشکل Minimum ΔP نیستند و گرفتگی Pilot، آلودگی، نصب اشتباه و مشکلات مکانیکی نیز باید بررسی شوند.

روش مهندسی عیب‌یابی Minimum Pressure Differential

  1. مدل دقیق شیر را مشخص کنید.
  2. بررسی کنید شیر Direct-operated، Servo-operated یا Assisted-lift است.
  3. Minimum Differential Pressure را از دیتاشیت سازنده پیدا کنید.
  4. فشار ورودی شیر را در شرایط واقعی کار اندازه بگیرید.
  5. فشار خروجی شیر را اندازه بگیرید.
  6. ΔP واقعی را محاسبه کنید.
  7. مقدار واقعی را با Minimum ΔP دیتاشیت مقایسه کنید.
  8. اندازه‌گیری را در Full Load و Partial Load تکرار کنید.
  9. ظرفیت و Kv شیر را با دبی واقعی سیستم بررسی کنید.
  10. در صورت مناسب بودن ΔP، Pilot، Plunger، دیافراگم/پیستون، آلودگی و جهت نصب بررسی شوند.
روش سریع:

Pin = فشار ورودی
Pout = فشار خروجی

ΔP = Pin - Pout

سپس ΔP واقعی را با Minimum Differential Pressure همان مدل شیر مقایسه کنید.

آیا کاهش افت فشار همیشه خوب است؟

خیر.

در طراحی سیستم تبرید معمولاً تلاش می‌شود افت فشار غیرضروری کاهش پیدا کند، اما این به معنی صفر کردن افت فشار روی تمام تجهیزات نیست.

اگر یک شیر Servo-operated برای عملکرد خود به حداقل اختلاف فشار نیاز داشته باشد، افت فشار بسیار کم می‌تواند عملکرد آن را مختل کند.

بنابراین هدف طراحی، انتخاب شیری است که در محدوده کامل ظرفیت سیستم، هم افت فشار قابل‌قبولی داشته باشد و هم شرایط لازم برای عملکرد داخلی آن فراهم شود.

سوالات متداول درباره Minimum Pressure Differential

Minimum Pressure Differential شیر برقی چیست؟

حداقل اختلاف فشار موردنیاز بین ورودی و خروجی برخی شیرهای برقی برای عملکرد صحیح مکانیزم اصلی شیر است.

آیا همه شیرهای برقی به حداقل اختلاف فشار نیاز دارند؟

خیر. شیرهای Direct-operated معمولاً برای باز شدن به حداقل اختلاف فشار مشخصی نیاز ندارند، اما بسیاری از شیرهای Servo-operated یا Pilot-operated به حداقل ΔP مشخص‌شده در دیتاشیت وابسته‌اند.

اگر اختلاف فشار از Minimum ΔP کمتر باشد چه اتفاقی می‌افتد؟

بسته به طراحی شیر، ممکن است مسیر اصلی به‌طور کامل باز نشود، شیر نتواند در وضعیت کاملاً باز باقی بماند یا عملکرد آن ناپایدار شود.

آیا ممکن است بوبین برق داشته باشد ولی شیر باز نشود؟

بله. در شیرهای وابسته به اختلاف فشار، برق داشتن بوبین به‌تنهایی تضمین‌کننده باز شدن کامل شیر نیست.

تفاوت Minimum Pressure Differential و MOPD چیست؟

Minimum Pressure Differential حد پایین اختلاف فشار موردنیاز برای عملکرد برخی شیرها است، در حالی که MOPD حداکثر اختلاف فشاری است که ترکیب شیر و بوبین می‌تواند در برابر آن باز شود.

آیا انتخاب شیر برقی بزرگ‌تر بهتر است؟

نه همیشه. در شیرهای Servo-operated انتخاب بیش از حد بزرگ می‌تواند افت فشار را در دبی‌های پایین کاهش دهد و شرایط Minimum Differential Pressure را از بین ببرد.

چرا شیر در Full Load کار می‌کند ولی در Partial Load مشکل دارد؟

در بار جزئی دبی مبرد کاهش پیدا می‌کند و در نتیجه افت فشار روی شیر نیز می‌تواند کمتر شود. اگر ΔP به زیر حداقل موردنیاز شیر برسد، عملکرد شیر Servo-operated ممکن است مختل شود.

Minimum Differential Pressure را از کجا پیدا کنیم؟

این مقدار باید از دیتاشیت رسمی همان مدل شیر بررسی شود و ممکن است با عباراتی مانند Minimum Differential Pressure، Minimum Opening Differential Pressure یا MinODP درج شده باشد.

جمع‌بندی

در شیرهای برقی Servo-operated و Pilot-operated، اختلاف فشار فقط نتیجه عبور مبرد نیست؛ بلکه می‌تواند بخشی از مکانیزم عملکرد خود شیر باشد.

اگر اختلاف فشار دو طرف شیر از Minimum Pressure Differential موردنیاز کمتر شود، ممکن است بوبین برق داشته باشد اما شیر اصلی به‌درستی باز نشود.

این مسئله به‌خصوص در بار جزئی، کاهش دبی و انتخاب شیر بیش از حد بزرگ اهمیت پیدا می‌کند.

بنابراین هنگام انتخاب شیر برقی باید علاوه بر ظرفیت، سایز اتصال، نوع مبرد و MOPD، مقدار Minimum Differential Pressure نیز بررسی شود.

MTM Part | مرجع تخصصی قطعات تبرید و تهویه مطبوع

انتخاب صحیح شیر برقی فقط بر اساس سایز لوله انجام نمی‌شود؛ نوع عملکرد شیر، ظرفیت، Kv، حداقل اختلاف فشار، MOPD و مشخصات بوبین باید هم‌زمان بررسی شوند.
