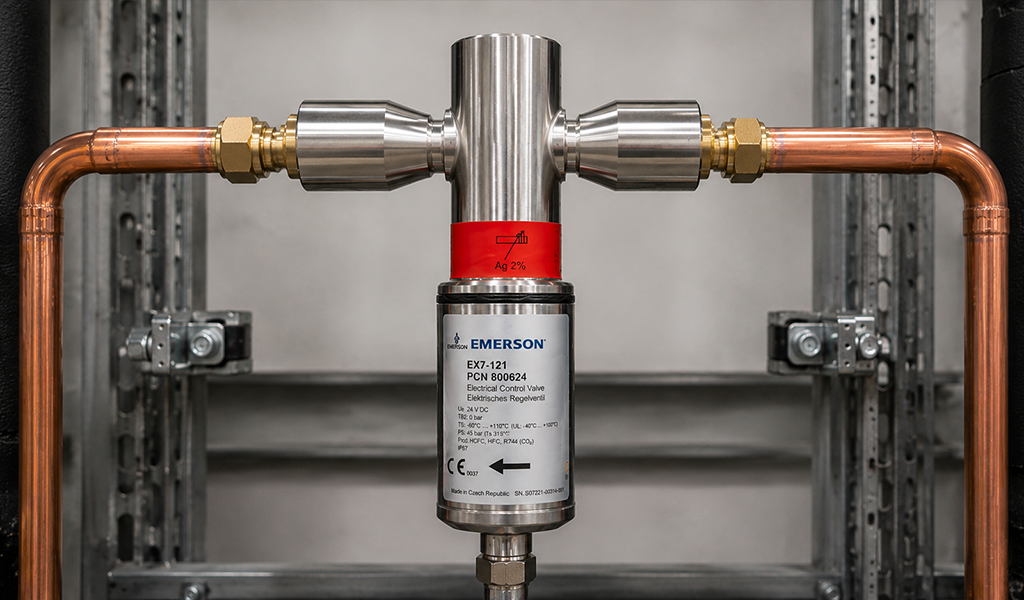

شیر انبساط الکترونیکی یا Electronic Expansion Valve (EEV) وظیفه کنترل دقیق جریان مبرد ورودی به اواپراتور را بر عهده دارد. کنترلر با توجه به شرایط کاری سیستم، موقعیت شیر را تغییر می‌دهد تا تغذیه مبرد و در بسیاری از سیستم‌ها Superheat خروجی اواپراتور در محدوده موردنظر باقی بماند.

اما کنترل EEV فقط هنگام کار کمپرسور اهمیت ندارد. یکی از مراحل مهم در منطق کنترلی بسیاری از سیستم‌های تبرید، فرمان بستن شیر هنگام توقف سیستم است.

اگر مسیر عبور مبرد در زمان خاموشی بدون دلیل طراحی باز باقی بماند، اختلاف فشار و شرایط حرارتی سیستم می‌توانند باعث انتقال مبرد از سمت فشار بالا به بخش کم‌فشار شوند. این اتفاق ممکن است شرایط نامناسبی برای استارت بعدی ایجاد کند.

EEV دقیقاً چه کاری انجام می‌دهد؟

EEV یک شیر کنترل جریان با قابلیت تنظیم بسیار دقیق است. برخلاف یک شیر On/Off ساده، این شیر می‌تواند در تعداد زیادی Step یا موقعیت مختلف قرار گیرد.

کنترلر با استفاده از اطلاعاتی مانند فشار تبخیر، دمای خروجی اواپراتور، Superheat، بار سیستم و وضعیت کمپرسور، فرمان باز یا بسته شدن شیر را صادر می‌کند.

بنابراین موقعیت EEV باید با وضعیت واقعی سیستم هماهنگ باشد؛ از جمله هنگام Start، Run و Stop.

چرا بعد از خاموش شدن کمپرسور هنوز امکان حرکت مبرد وجود دارد؟

خاموش شدن کمپرسور به معنی توقف فوری تمام فرآیندهای داخل مدار تبرید نیست. در لحظه توقف هنوز بین بخش‌های مختلف سیستم اختلاف فشار و اختلاف دما وجود دارد.

اگر مسیر مناسبی بین بخش High Side و Low Side باز باشد، مبرد می‌تواند پس از خاموش شدن کمپرسور نیز در مدار جابه‌جا شود.

اگر EEV طبق منطق طراحی باید بسته شود اما باز بماند یا نشتی داخلی قابل توجه داشته باشد، امکان انتقال مبرد به سمت اواپراتور افزایش پیدا می‌کند.

1. جلوگیری از انتقال ناخواسته مبرد به اواپراتور

یکی از مهم‌ترین اهداف بسته شدن EEV در خاموشی، محدود کردن مسیر تغذیه مبرد به اواپراتور است.

هنگام کار سیستم، جریان مبرد لازم و کنترل‌شده است؛ اما وقتی کمپرسور متوقف شده، ادامه جریان مبرد معمولاً دیگر بخشی از فرآیند عادی تغذیه اواپراتور نیست، مگر اینکه طراحی سیستم منطق دیگری داشته باشد.

2. کاهش احتمال تجمع مبرد مایع در اواپراتور

اگر بعد از توقف کمپرسور، مبرد همچنان از سمت مایع وارد اواپراتور شود، ممکن است بخشی از آن در اواپراتور باقی بماند یا به قسمت‌های پایین‌دست منتقل شود.

مقدار و شدت این اتفاق به طراحی سیستم، اختلاف فشار، دما، شارژ مبرد و وضعیت شیر بستگی دارد.

3. کاهش احتمال ورود مایع به خط مکش

اگر مقدار زیادی مبرد مایع در بخش Low Side جمع شود، در استارت بعدی ممکن است شرایط نامناسبی در خط ساکشن ایجاد شود.

وجود Suction Accumulator می‌تواند یک لایه حفاظتی ایجاد کند، اما اکومولاتور نیز ظرفیت محدودی برای نگهداری و مدیریت مایع دارد.

بنابراین بهتر است ابتدا از ورود غیرضروری مایع جلوگیری شود، نه اینکه فقط به اکومولاتور برای مدیریت آن تکیه کنیم.

4. کاهش خطر Flooded Start

یکی از شرایط نامطلوب برای کمپرسور، استارت در حالی است که مقدار زیادی مبرد در سمت مکش یا بخش‌های مرتبط با کمپرسور جمع شده باشد.

این وضعیت می‌تواند احتمال ورود مایع، رقیق شدن روغن و ایجاد شرایط نامناسب روانکاری را افزایش دهد.

بسته شدن صحیح EEV هنگام Stop می‌تواند بخشی از استراتژی جلوگیری از چنین شرایطی باشد.

5. ارتباط EEV با Refrigerant Migration

Refrigerant Migration به جابه‌جایی مبرد در زمان خاموشی سیستم، به‌خصوص به سمت بخش‌های سردتر مدار، گفته می‌شود.

بستن EEV می‌تواند یک مسیر مهم انتقال مبرد از High Side به Low Side را محدود کند. با این حال Migration فقط به وضعیت EEV وابسته نیست و می‌تواند تحت تأثیر اختلاف دمای اجزا، طراحی مدار و سایر مسیرهای ارتباطی نیز قرار گیرد.

اگر EEV هنگام خاموش شدن باز بماند چه اتفاقی ممکن است بیفتد؟

آیا EEV باید قبل از خاموش شدن کمپرسور بسته شود یا بعد از آن؟

پاسخ برای همه سیستم‌ها یکسان نیست و به استراتژی کنترلی سازنده بستگی دارد.

در برخی سیستم‌ها کنترلر قبل یا هم‌زمان با توقف کمپرسور فرمان کاهش Opening و بسته شدن شیر را صادر می‌کند. در سیستم‌های دیگر ممکن است Pump Down یا Sequence خاصی تعریف شده باشد.

بنابراین نباید یک Delay یا Sequence عمومی را بدون بررسی منطق کنترلی دستگاه روی همه چیلرها اعمال کرد.

آیا EEV در حالت بسته کاملاً جلوی عبور مبرد را می‌گیرد؟

الزاماً خیر.

برخی مدل‌های EEV قابلیت Shut-Off بسیار خوبی دارند، اما همه شیرهای انبساط الکترونیکی برای ایجاد آب‌بندی کامل و جایگزینی یک شیر برقی مستقل طراحی نشده‌اند.

باید دیتاشیت همان مدل بررسی شود تا مشخص شود سازنده چه میزان Internal Leakage یا Shut-Off Capability برای شیر اعلام کرده است.

تفاوت EEV و شیر برقی در زمان خاموشی چیست؟

EEV برای Modulation و کنترل دقیق جریان مبرد طراحی شده است، در حالی که Solenoid Valve معمولاً یک تجهیز On/Off برای باز یا بسته کردن مسیر است.

در برخی سیستم‌ها EEV به تنهایی برای کنترل جریان استفاده می‌شود و در برخی دیگر، بسته به طراحی، شیر برقی جداگانه نیز در Liquid Line وجود دارد.

چرا گاهی EEV فرمان بسته شدن دارد اما واقعاً بسته نمی‌شود؟

اگر کنترلر موقعیت بسته را درخواست کند اما شیر عملاً باز باقی بماند، چند علت باید بررسی شود:

• از دست رفتن Step Position شیر
• Home Position نامعتبر
• گیر کردن مکانیکی سوزن شیر
• وجود آلودگی یا ذرات داخل شیر
• خرابی Stepper Motor
• قطعی یا اتصال نامناسب سیم‌های موتور
• اشتباه در ترتیب سیم‌بندی Coil
• خرابی Driver
• تنظیم اشتباه تعداد Step
• انتخاب اشتباه مدل شیر در کنترلر

چرا EEV هنگام روشن شدن سیستم Homing می‌کند؟

بسیاری از کنترلرهای EEV برای اطمینان از موقعیت واقعی شیر، در راه‌اندازی یک فرآیند Homing یا Closing Reference اجرا می‌کنند.

دلیل این کار این است که کنترلر باید یک نقطه مرجع مطمئن برای محاسبه تعداد Stepهای باز شدن شیر داشته باشد.

اگر موقعیت واقعی شیر با عددی که کنترلر تصور می‌کند متفاوت باشد، مقدار Opening نمایش داده‌شده ممکن است با وضعیت مکانیکی واقعی شیر تطابق نداشته باشد.

چه ارتباطی بین EEV باز و اکومولاتور پر وجود دارد؟

اگر EEV در خاموشی اجازه عبور مقدار قابل توجهی مبرد را بدهد، مایع می‌تواند در بخش Low Side جمع شود.

در سیستم مجهز به Suction Accumulator، بخشی از مایع برگشتی ممکن است در اکومولاتور جمع شود.

بنابراین اگر اکومولاتور پس از خاموشی یا در استارت بعدی به‌طور غیرعادی مملو از مایع است، وضعیت EEV در Off Cycle یکی از مواردی است که ارزش بررسی دارد.

ارتباط EEV با هیتر کارتل چیست؟

این دو تجهیز وظایف متفاوتی دارند اما هر دو می‌توانند در مدیریت شرایط خاموشی سیستم و کاهش خطرات ناشی از تجمع مبرد نقش داشته باشند.

EEV با محدود کردن مسیر ورود مبرد به Low Side و هیتر کارتل با گرم نگه داشتن کارتل کمپرسور می‌تواند احتمال شرایط نامطلوب ناشی از مهاجرت مبرد را کاهش دهد.

با این حال هیچ‌کدام جایگزین دیگری نیستند و الزامات سازنده باید رعایت شود.

چگونه بررسی کنیم EEV بعد از Stop واقعاً بسته شده است؟

اشتباهات رایج در عیب‌یابی EEV

• اعتماد کامل به درصد Opening نمایشگر بدون بررسی موقعیت واقعی شیر
• فرض اینکه 0% همیشه به معنی آب‌بندی کامل است
• نادیده گرفتن Homing شیر
• اشتباه در تعداد Step تنظیم‌شده
• تعویض EEV بدون بررسی Driver
• نادیده گرفتن سیم‌بندی موتور Stepper
• نادیده گرفتن اختلاف فشار بعد از Stop
• اشتباه گرفتن Migration با Floodback حین کار
• حذف شیر برقی در سیستمی که طراحی آن به شیر Shut-Off مستقل نیاز دارد

سوالات متداول

جمع‌بندی

بسته شدن شیر انبساط الکترونیکی EEV هنگام خاموش شدن سیستم در بسیاری از طراحی‌ها بخش مهمی از Sequence کنترلی سیستم تبرید است.

این کار مسیر انتقال ناخواسته مبرد به اواپراتور را محدود می‌کند و می‌تواند احتمال تجمع مبرد مایع در Low Side، Migration و مشکلات استارت مجدد را کاهش دهد.

با این حال 0% بودن فرمان کنترلر همیشه به معنی Shut-Off کامل نیست. نوع EEV، قابلیت آب‌بندی، تعداد Step، Homing، Driver و منطق کنترلی سیستم همگی باید در عیب‌یابی در نظر گرفته شوند.

مهم‌تر از همه، ترتیب باز و بسته شدن EEV و کمپرسور باید مطابق طراحی و دستورالعمل سازنده همان دستگاه تعیین شود و نمی‌توان یک Sequence ثابت را برای تمام چیلرها و سیستم‌های تبرید در نظر گرفت.
