Decoupler Pipe یا Common Pipe یکی از اجزای کلیدی سیستم‌های Primary–Secondary آب سرد است که مدار تولید چیلر را از مدار توزیع ساختمان از نظر هیدرولیکی جدا می‌کند.

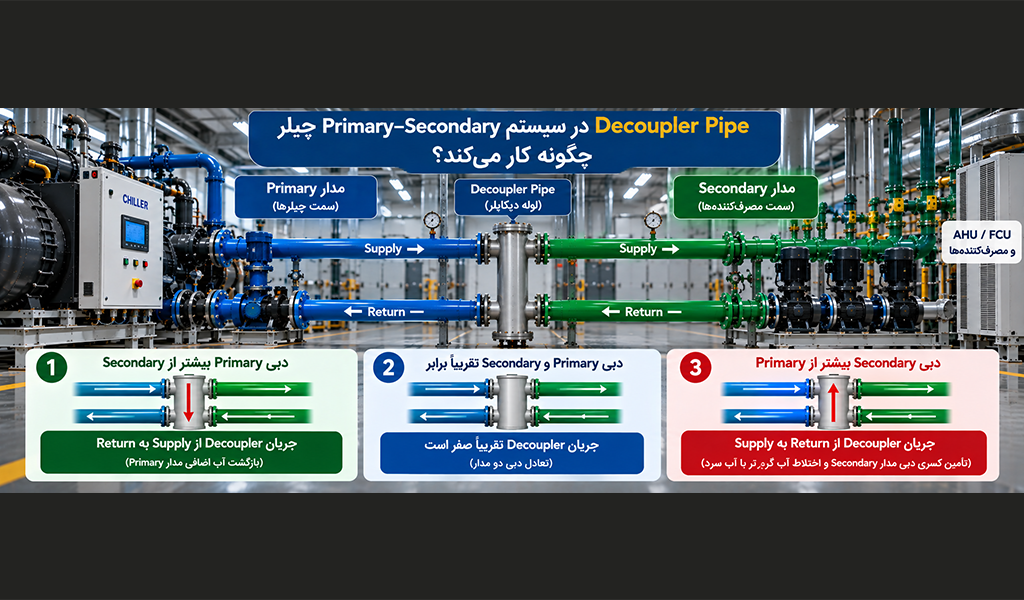

Decoupler Pipe در سیستم Primary–Secondary چیلر چگونه کار می‌کند؟

Q: Decoupler Pipe در چیلر چیست؟

لولهای با افت فشار کم بین Supply و Return در سیستم Primary–Secondary است که مدار Primary و Secondary را از نظر هیدرولیکی جدا کرده و مسیر عبور اختلاف دبی را فراهم میکند.

Q: اگر Primary Flow بیشتر از Secondary Flow باشد چه اتفاقی میافتد؟

اختلاف دبی از Supply از طریق Decoupler به Return بازمیگردد.

Q: اگر Secondary Flow بیشتر از Primary Flow باشد چه اتفاقی میافتد؟

کسری دبی از Return از طریق Decoupler به Supply حرکت کرده و با آب سرد خروجی چیلر مخلوط میشود.

Q: آیا Reverse Flow در Decoupler نشانه خرابی است؟

لزوماً خیر. Reverse Flow میتواند زمانی رخ دهد که دبی Secondary از Primary بیشتر باشد.

Q: Decoupler با Minimum Flow Bypass چه تفاوتی دارد؟

Decoupler برای جداسازی هیدرولیکی Primary و Secondary استفاده میشود، درحالیکه Minimum Flow Bypass معمولاً برای حفظ حداقل دبی چیلر طراحی میشود.

Q: آیا Decoupler میتواند Low Delta-T را برطرف کند؟

خیر. علت Low Delta-T باید در مدار مصرف، کویلها، شیرهای کنترل، دبی و سایر شرایط بهرهبرداری بررسی شود.

بررسی مهندسی Common Pipe، جهت جریان آب و رابطه دبی Primary و Secondary

در موتورخانه‌هایی که چند چیلر دارند، یکی از روش‌های متداول طراحی مدار آب سرد، سیستم Primary–Secondary است. در این سیستم مدار چیلرها یا Primary Loop و مدار مصرف‌کننده‌ها یا Secondary Loop دارای پمپ‌های جداگانه هستند.

اما بین این دو مدار یک اتصال بسیار مهم وجود دارد که معمولاً با نام‌های Decoupler Pipe، Common Pipe یا Bypass Pipe شناخته می‌شود.

این لوله شاید در نقشه ساده به نظر برسد، اما نقش مهمی در عملکرد هیدرولیکی سیستم دارد. Decoupler اجازه می‌دهد دبی مدار Primary و Secondary الزاماً برابر نباشد و دو مجموعه پمپ بدون اینکه مستقیماً یکدیگر را تحت تأثیر قرار دهند، کار کنند.

تعریف ساده:
Decoupler Pipe یک مسیر با افت فشار بسیار کم بین Supply و Return است که در سیستم Primary–Secondary برای جداسازی هیدرولیکی مدار تولید آب سرد از مدار توزیع استفاده می‌شود و اختلاف دبی دو مدار از آن عبور می‌کند.

Primary Loop و Secondary Loop چه تفاوتی دارند؟

برای درک عملکرد Decoupler ابتدا باید وظیفه دو مدار را بشناسیم.

Primary Loop

مدار Primary در سیستم کلاسیک Primary–Secondary، آب را از طریق اواپراتور چیلرهای فعال به گردش درمی‌آورد. معمولاً هر چیلر دارای پمپ Primary اختصاصی یا آرایش پمپاژ معادل است.

در سیستم کلاسیک، وقتی یک چیلر فعال می‌شود، دبی طراحی‌شده آن در مدار Primary برقرار می‌شود و با روشن یا خاموش شدن چیلرهای دیگر، مجموع دبی Primary به‌صورت مرحله‌ای تغییر می‌کند.

Secondary Loop

مدار Secondary آب سرد را به مصرف‌کننده‌هایی مانند AHU، FCU و سایر کویل‌های سرمایشی می‌رساند.

در بسیاری از سیستم‌ها، پمپ‌های Secondary دارای VFD هستند و با تغییر نیاز ساختمان، دبی این مدار تغییر می‌کند.

Primary Loop = Chiller Side

Secondary Loop = Building / Load Side

Decoupler Pipe دقیقاً چه کاری انجام می‌دهد؟

پمپ Primary باید دبی موردنیاز چیلر را تأمین کند، درحالی‌که پمپ Secondary باید دبی موردنیاز ساختمان را تأمین کند.

این دو مقدار همیشه یکسان نیستند.

اگر این دو مدار بدون طراحی مناسب مستقیماً به یکدیگر وابسته باشند، تغییر عملکرد پمپ‌های Secondary می‌تواند شرایط هیدرولیکی مدار چیلرها را نیز تحت تأثیر قرار دهد.

Decoupler با ایجاد یک مسیر مشترک با مقاومت هیدرولیکی بسیار کم، این دو مدار را از نظر فشار تا حد زیادی مستقل می‌کند.

وظیفه اصلی Decoupler

جداسازی هیدرولیکی Primary و Secondary
+
عبور اختلاف دبی بین دو مدار

سه حالت اصلی جریان در Decoupler Pipe

یکی از مهم‌ترین نکات در مورد Decoupler این است که جهت جریان آن ثابت نیست.

سه وضعیت اصلی وجود دارد:

حالت اول: دبی Primary بیشتر از Secondary باشد

Qprimary > Qsecondary

فرض کنیم چیلرها و پمپ‌های Primary در مجموع:

Qprimary = 300 m³/h

آب تولید می‌کنند، اما ساختمان فقط:

Qsecondary = 220 m³/h

نیاز دارد.

در این شرایط 80m³/h آب اضافی Primary نمی‌تواند وارد مدار Secondary شود.

Qdecoupler = Qprimary − Qsecondary

Qdecoupler = 300 − 220 = 80 m³/h

این 80m³/h از مسیر Decoupler از سمت Supply به Return برمی‌گردد و دوباره وارد مدار Primary می‌شود.

Primary Flow بیشتر → جریان Decoupler از Supply به Return

در نتیجه بخشی از آب سرد تولیدشده توسط چیلرها بدون عبور از مصرف‌کننده‌ها به سمت برگشت مدار Primary بازمی‌گردد.

حالت دوم: دبی Primary و Secondary تقریباً برابر باشند

Qprimary ≈ Qsecondary

مثلاً:

Qprimary = 300 m³/h
Qsecondary = 300 m³/h

در حالت ایده‌آل اختلاف دبی تقریباً صفر است و بنابراین جریان خالص در Decoupler بسیار کم یا نزدیک صفر خواهد بود.

این وضعیت نشان‌دهنده تطابق مناسب دبی تولید و دبی موردنیاز مدار توزیع است.

البته در سیستم واقعی ممکن است به دلیل شرایط لحظه‌ای، خطای اندازه‌گیری یا تغییرات کنترل، جریان کاملاً صفر نباشد.

حالت سوم: دبی Secondary بیشتر از Primary باشد

Qsecondary > Qprimary

این حالت بسیار مهم است.

فرض کنیم:

Qprimary = 300 m³/h
Qsecondary = 360 m³/h

مدار Secondary به 360m³/h آب نیاز دارد، درحالی‌که Primary فقط 300m³/h تأمین می‌کند.

بنابراین 60m³/h کسری جریان از Return و از طریق Decoupler به سمت Supply کشیده می‌شود.

Deficit Flow = Qsecondary − Qprimary

360 − 300 = 60 m³/h

نکته بسیار مهم:
در این حالت بخشی از آب گرم‌تر Return با آب سرد خروجی چیلرها مخلوط می‌شود. بنابراین دمای آبی که وارد مدار Secondary می‌شود می‌تواند از دمای آب خروجی چیلر بالاتر رود.

چرا Reverse Flow در Decoupler مهم است؟

جریان از Return به Supply در Decoupler را معمولاً می‌توان نشانه‌ای از کمبود دبی تولید نسبت به دبی درخواستی Secondary دانست.

در چنین شرایطی:

Return Water
↓
Decoupler
↓
Supply Header
+
Chiller Supply Water
↓
Mixed Secondary Supply

در نتیجه دمای Supply ساختمان ممکن است افزایش پیدا کند.

به همین دلیل جهت جریان Decoupler می‌تواند یکی از اطلاعات مفید برای تصمیم‌گیری درباره Staging چیلرها باشد.

اما روشن‌کردن چیلر بعدی نباید صرفاً بر اساس مشاهده لحظه‌ای Reverse Flow انجام شود. منطق کنترل واقعی می‌تواند پارامترهایی مانند ظرفیت چیلرهای فعال، دمای Supply، زمان تأخیر، Minimum Run Time و شرایط عملیاتی کارخانه را نیز در نظر بگیرد.

یک مثال کامل از عملکرد Decoupler

فرض کنیم یک موتورخانه دارای دو چیلر باشد و دبی طراحی هر چیلر برابر 200m³/h باشد.

در ابتدا فقط یک چیلر روشن است:

وضعیت	Primary	Secondary	Decoupler
بار کم	200	120	80 Supply → Return
بار متوسط	200	200	تقریباً صفر
افزایش بار	200	260	60 Return → Supply

در حالت سوم، Secondary به 60m³/h بیشتر از دبی چیلر فعال نیاز دارد.

اگر شرایط کنترلی مربوط به Staging برقرار شود، کنترلر می‌تواند چیلر و پمپ Primary بعدی را وارد مدار کند.

پس از روشن‌شدن چیلر دوم، دبی Primary در این مثال به حدود 400m³/h می‌رسد و جهت جریان Decoupler دوباره می‌تواند به سمت Return تغییر کند.

آیا Decoupler همان Bypass معمولی است؟

از نظر ظاهری ممکن است مشابه یک Bypass به نظر برسد، اما هدف کنترلی و هیدرولیکی آن باید درست درک شود.

در سیستم کلاسیک Primary–Secondary، Decoupler یک مسیر کم‌مقاومت و معمولاً بدون شیر کنترل است که برای جداسازی هیدرولیکی دو مدار استفاده می‌شود.

این موضوع با Minimum Flow Bypass دارای Control Valve که در بعضی سیستم‌های Variable Primary Flow استفاده می‌شود یکسان نیست.

ویژگی	Primary–Secondary Decoupler	VPF Minimum Flow Bypass
هدف اصلی	Hydraulic Decoupling	حفظ حداقل دبی چیلر
Control Valve	معمولاً ندارد	معمولاً دارد
جهت جریان	می‌تواند دوطرفه باشد	تابع منطق Minimum Flow

چرا افت فشار Decoupler باید کم باشد؟

هدف Decoupler این است که دو مدار از نظر هیدرولیکی تا حد امکان مستقل باشند. بنابراین اختلاف فشار بین دو سر Common Pipe باید بسیار کم باشد.

اگر Decoupler دارای مقاومت قابل توجه، شیر نامناسب یا افت فشار زیاد باشد، پمپ‌های Primary و Secondary می‌توانند بیشتر از آنچه طراحی شده بر یکدیگر اثر بگذارند.

اصل طراحی:
Decoupler باید یک مسیر با افت فشار بسیار کم باشد تا وظیفه Hydraulic Decoupling به‌درستی انجام شود.

در راهنماهای طراحی کلاسیک، معمولاً توصیه می‌شود Common Pipe کوتاه و بدون محدودیت غیرضروری باشد. سایزینگ نهایی باید مطابق طراحی هیدرولیکی پروژه و دستورالعمل مهندس طراح انجام شود.

آیا نصب Check Valve روی Decoupler صحیح است؟

در Decoupler سیستم کلاسیک Primary–Secondary، امکان حرکت آب در هر دو جهت بخشی از منطق عملکرد سیستم است.

بنابراین نصب Check Valve در این مسیر می‌تواند عملکرد مورد انتظار Decoupler را مختل کند.

نکته مهندسی:
نباید صرفاً به این دلیل که در Decoupler جریان معکوس مشاهده شده است Check Valve نصب کرد. Reverse Flow در شرایطی که Secondary Flow از Primary Flow بیشتر است می‌تواند بخشی از عملکرد طبیعی سیستم باشد.

دمای آب در Decoupler چه اطلاعاتی به ما می‌دهد؟

علاوه بر اندازه‌گیری Flow، سنسورهای دما نیز می‌توانند برای بررسی عملکرد سیستم مفید باشند.

وقتی Primary Flow بیشتر از Secondary Flow باشد، آب سرد Supply از طریق Decoupler به Return برمی‌گردد و می‌تواند دمای آب ورودی به چیلرها را کاهش دهد.

وقتی Secondary Flow بیشتر باشد، آب گرم‌تر Return از Decoupler به Supply می‌رود و با آب سرد تولیدشده توسط چیلر مخلوط می‌شود.

به همین دلیل تحلیل همزمان Flow + Supply Temperature + Return Temperature تصویر بسیار بهتری از وضعیت واقعی Plant نسبت به مشاهده یک پارامتر به‌تنهایی ارائه می‌دهد.

Decoupler و مشکل Low Delta-T

یکی از مشکلات شناخته‌شده در سیستم‌های آب سرد، Low Delta-T Syndrome است.

اگر دمای برگشت ساختمان کمتر از مقدار طراحی باشد، Secondary برای انتقال بار سرمایشی ممکن است به دبی بیشتری نیاز پیدا کند.

در نتیجه ممکن است:

Qsecondary > Qprimary

رخ دهد و Return Water از طریق Decoupler وارد Supply شود.

اما یک نکته مهم وجود دارد:

Decoupler علت Low Delta-T نیست و آن را نیز درمان نمی‌کند.
Low Delta-T می‌تواند ناشی از مشکلات سمت مصرف مانند عملکرد کویل‌ها، شیرهای کنترلی، انتخاب تجهیزات، کنترل نامناسب یا شرایط بهره‌برداری باشد.

اشتباهات رایج در مورد Decoupler Pipe

تصور اینکه جریان Decoupler همیشه باید از Supply به Return باشد.
تصور اینکه Reverse Flow در Decoupler الزاماً نشانه خرابی است.
نصب Check Valve برای جلوگیری از جریان معکوس بدون بررسی منطق طراحی.
ایجاد افت فشار زیاد در Common Pipe.
یکسان فرض کردن Decoupler سیستم Primary–Secondary با Minimum Flow Bypass سیستم VPF.
نادیده گرفتن Mixing هنگام بیشتر شدن Secondary Flow از Primary Flow.
روشن یا خاموش کردن چیلر صرفاً بر اساس یک مشاهده لحظه‌ای از جریان Decoupler.
نادیده گرفتن Low Delta-T و افزایش غیرعادی دبی Secondary.

هنگام عیب‌یابی Decoupler چه چیزهایی را بررسی کنیم؟

دبی کل Primary را بررسی کنید.
دبی Secondary را بررسی کنید.
جهت جریان Decoupler را مشخص کنید.
دمای Supply چیلر را اندازه بگیرید.
دمای Supply بعد از نقطه Mixing را بررسی کنید.
دمای Return ساختمان را بررسی کنید.
Delta-T واقعی سیستم را با مقدار طراحی مقایسه کنید.
وضعیت پمپ‌های Primary و Secondary را بررسی کنید.
Sequencing چیلرها را بررسی کنید.
عملکرد شیرهای دو راهه مصرف‌کننده‌ها و کنترل VFD پمپ Secondary را بررسی کنید.

سؤالات متداول

Decoupler Pipe در چیلر چیست؟

لوله‌ای با افت فشار کم بین Supply و Return در سیستم Primary–Secondary است که مدار Primary و Secondary را از نظر هیدرولیکی جدا کرده و مسیر عبور اختلاف دبی بین آنها را فراهم می‌کند.

آیا Decoupler همیشه Bypass Flow دارد؟

خیر. اگر دبی Primary و Secondary تقریباً برابر باشند، جریان خالص Decoupler می‌تواند بسیار کم یا نزدیک صفر باشد.

اگر Primary Flow بیشتر از Secondary Flow باشد چه اتفاقی می‌افتد؟

اختلاف دبی از Supply از طریق Decoupler به Return برمی‌گردد.

اگر Secondary Flow بیشتر از Primary Flow باشد چه اتفاقی می‌افتد؟

کسری دبی از Return از طریق Decoupler به Supply می‌رود و با آب سرد خروجی چیلر مخلوط می‌شود. این Mixing می‌تواند دمای Supply مدار Secondary را افزایش دهد.

آیا Reverse Flow در Decoupler نشانه خرابی است؟

لزوماً خیر. Reverse Flow می‌تواند زمانی رخ دهد که دبی Secondary از Primary بیشتر شده باشد. با این حال تداوم آن باید همراه با دماها، بار سیستم و Sequencing چیلرها بررسی شود.

آیا روی Decoupler باید Check Valve نصب شود؟

در آرایش کلاسیک Primary–Secondary معمولاً خیر، زیرا Decoupler برای عبور جریان در هر دو جهت طراحی می‌شود و Check Valve می‌تواند عملکرد Hydraulic Decoupling را مختل کند.

Decoupler با Minimum Flow Bypass چه تفاوتی دارد؟

Decoupler در Primary–Secondary برای جداسازی هیدرولیکی دو مدار است، درحالی‌که Minimum Flow Bypass در سیستم‌هایی مانند Variable Primary Flow معمولاً برای حفظ حداقل دبی موردنیاز چیلر استفاده می‌شود.

آیا Decoupler می‌تواند Low Delta-T را برطرف کند؟

خیر. Decoupler مسیر اختلاف دبی و جداسازی هیدرولیکی را فراهم می‌کند، اما علت اصلی Low Delta-T باید در عملکرد کویل‌ها، شیرها، کنترل، دبی و سایر اجزای سیستم بررسی شود.

جمع‌بندی

Decoupler Pipe یکی از مهم‌ترین اجزای سیستم کلاسیک Primary–Secondary است. وظیفه اصلی آن ایجاد جداسازی هیدرولیکی بین مدار چیلرها و مدار توزیع و فراهم کردن مسیر اختلاف دبی دو مدار است.

Qprimary > Qsecondary
Supply → Return

Qprimary ≈ Qsecondary
Decoupler Flow ≈ 0

Qsecondary > Qprimary
Return → Supply

بنابراین جهت جریان Decoupler به‌تنهایی خوب یا بد نیست؛ بلکه اطلاعاتی درباره تعادل لحظه‌ای دبی Primary و Secondary ارائه می‌دهد. تحلیل درست این جریان همراه با دمای Supply و Return، Delta-T، وضعیت پمپ‌ها و Sequencing چیلرها می‌تواند ابزار بسیار مفیدی برای عیب‌یابی و کنترل موتورخانه باشد.
