چرا Equal Circuit Length در طراحی اواپراتور اهمیت دارد؟
چرا Equal Circuit Length در طراحی اواپراتور اهمیت دارد؟
بررسی تأثیر طول و مقاومت مدارهای موازی بر توزیع مبرد، افت فشار، Superheat و ظرفیت اواپراتور
در بسیاری از اواپراتورهای DX، تمام ظرفیت کویل از یک مسیر طولانی عبور نمی‌کند. برای کاهش افت فشار و ایجاد توزیع مناسب مبرد، سطح کویل به چند Refrigerant Circuit موازی تقسیم میشود.
مبرد خروجی از شیر انبساط وارد Refrigerant Distributor شده و سپس توسط Distributor Tubeها بین مدارهای مختلف اواپراتور تقسیم میشود.
اما یک سؤال مهم وجود دارد:
خیر. جریان تمایل دارد بیشتر از مسیری عبور کند که مقاومت کمتری در برابر جریان ایجاد میکند. به همین دلیل طراحی صحیح Circuiting اهمیت زیادی دارد.

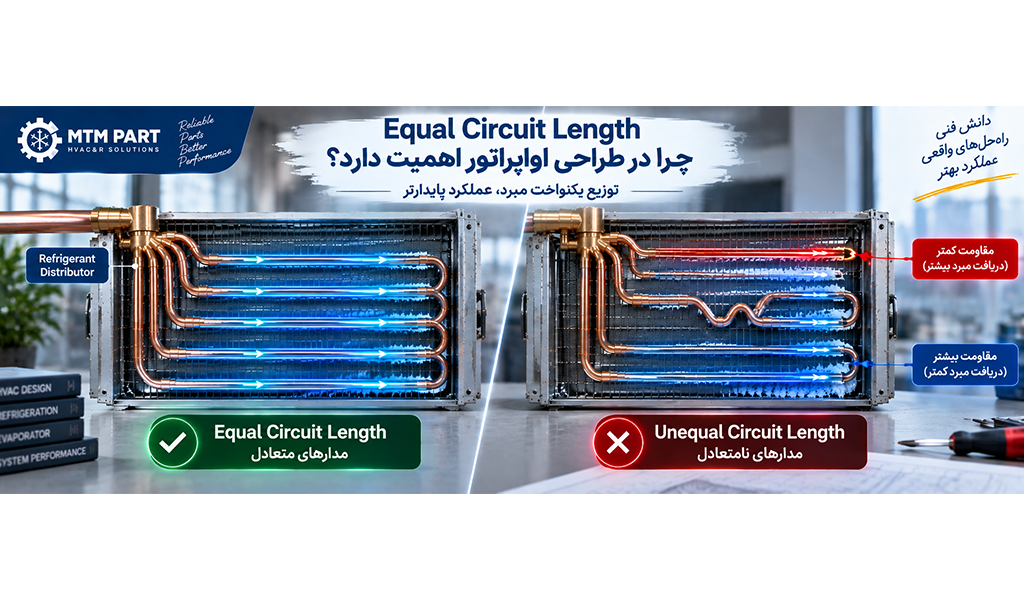

Equal Circuit Length چیست؟
Equal Circuit Length به مفهوم طراحی مدارهای موازی اواپراتور با طول‌ها و مشخصات هیدرولیکی نزدیک به یکدیگر است تا افت فشار و مقاومت مسیرها تا حد امکان متعادل باشد.
در یک اواپراتور چندمداره ممکن است مسیرها به شکل زیر باشند:
↓
Circuit 1 ─────────→
Circuit 2 ─────────→
Circuit 3 ─────────→
Circuit 4 ─────────→
↓
Suction Header
اگر قطر لوله، هندسه، تعداد خم‌ها، طول و بار حرارتی مدارها مشابه باشد، امکان دستیابی به توزیع یکنواخت‌تر مبرد افزایش پیدا میکند.
چرا طول مدار روی جریان مبرد تأثیر می‌گذارد؟
عبور مبرد از لوله با افت فشار همراه است. مقدار این افت فشار تحت تأثیر عوامل مختلفی قرار دارد:
- طول مسیر
- قطر داخلی لوله
- دبی جرمی مبرد
- سرعت جریان
- خواص مبرد
- کیفیت یا Vapor Quality جریان دوفازی
- تعداد و نوع خم‌ها
- هندسه داخلی مدار
بنابراین اگر دو مدار موازی اختلاف قابل توجهی در مقاومت جریان داشته باشند، توزیع دبی بین آن‌ها نیز میتواند نامتعادل شود.
هدف واقعی فقط برابر کردن عدد طول نیست؛ هدف رسیدن به مدارهایی با افت فشار و رفتار جریان نزدیک به یکدیگر است. دو مدار با طول یکسان ولی قطر، تعداد خم یا بار حرارتی متفاوت الزاماً عملکرد یکسانی ندارند.
Refrigerant Distributor چه نقشی دارد؟
پس از عبور مبرد از TXV بخشی از مایع Flash شده و جریان خروجی شیر انبساط معمولاً یک مخلوط دوفازی از مایع و بخار است.
وظیفه Refrigerant Distributor این است که این جریان را به شکل مناسب بین مدارهای موازی اواپراتور تقسیم کند.
Distributor با ایجاد سرعت و اختلاط مناسب، به تقسیم یکنواخت‌تر مخلوط دوفازی کمک میکند و Distributor Tubeها مبرد را به ورودی هر Circuit منتقل میکنند.
چرا Distributor Tubeها باید طول یکسان داشته باشند؟
یکی از مهم‌ترین اصول نصب Distributor این است که لوله‌های خروجی آن تا ورودی مدارهای اواپراتور دارای طول یکسان یا مطابق طراحی سازنده باشند.
دلیل این موضوع ایجاد مقاومت نزدیک به هم در شاخه‌های خروجی Distributor است.
| وضعیت | نتیجه احتمالی |
|---|---|
| Tubeهای مشابه و صحیح | مقاومت متعادلتر و توزیع بهتر |
| یک Tube بسیار کوتاه‌تر | کاهش مقاومت آن شاخه و احتمال افزایش سهم جریان |
| خم تیز یا Kink در یک Tube | افزایش مقاومت همان شاخه و اختلال در توزیع |
اگر مدارهای اواپراتور نامتعادل باشند چه اتفاقی می‌افتد؟
اگر توزیع مبرد بین مدارها مناسب نباشد، ممکن است یک Circuit بیش از مقدار مناسب مبرد دریافت کند و Circuit دیگری با کمبود مبرد مواجه شود.
این وضعیت با عنوان Refrigerant Maldistribution شناخته میشود.
مبرد کمتر
Superheat بالاتر
استفاده ناقص از سطح کویل
کاهش ظرفیت آن مدار
مبرد بیشتر
Superheat پایین‌تر
احتمال خروج مبرد ناکامل تبخیرشده
افزایش ریسک Floodback در شرایط شدید
Equal Circuit Length چه تأثیری بر Superheat دارد؟
TXV معمولاً بر اساس Superheat اندازه‌گیری‌شده در خروجی مشترک اواپراتور واکنش نشان می‌دهد.
اگر مدارها به‌صورت یکنواخت تغذیه نشوند، ممکن است خروجی یک Circuit دارای Superheat بالا و خروجی Circuit دیگری دارای Superheat بسیار پایین باشد.
پس از ترکیب جریان‌ها در Suction Header، TXV فقط نتیجه ترکیبی را مشاهده میکند.
در نتیجه ممکن است کنترل شیر انبساط ناپایدار شود یا تنظیم Superheat کل سیستم نتواند مشکل واقعی توزیع داخل کویل را نشان دهد.
آیا مدار نامتعادل میتواند باعث TXV Hunting شود؟
بله، توزیع نامناسب مبرد و بار نامتعادل بین مدارها میتواند یکی از عوامل ایجاد یا تشدید Hunting شیر انبساط باشد.
برای مثال یک مدار کم‌بار یا Overfed میتواند مبرد با Superheat بسیار پایین به Header برساند، در حالی که مدار دیگری Starved باشد.
این اختلاف شرایط میتواند سیگنال Superheat کلی را ناپایدار کرده و رفتار TXV را تحت تأثیر قرار دهد.
آیا فقط طول Distributor Tube مهم است؟
خیر. این یکی از مهم‌ترین نکات مقاله است.
برای دستیابی به توزیع صحیح، چند عامل باید هم‌زمان بررسی شوند:
- طول Distributor Tubeها
- قطر داخلی Tubeها
- سایز Distributor Nozzle
- تعداد Circuitها
- طول و هندسه خود مدارهای کویل
- افت فشار هر Circuit
- بار حرارتی هر مدار
- توزیع جریان هوا روی سطح کویل
- موقعیت و Orientation تجهیزات
بنابراین عبارت Equal Circuit Length نباید به این معنی برداشت شود که فقط با بریدن همه لوله‌ها در یک طول، مشکل توزیع مبرد حل میشود.
بار حرارتی مدارها چرا باید متعادل باشد؟
فرض کنید چهار Circuit کاملاً مشابه ساخته شده‌اند و Distributor نیز مبرد را به‌خوبی تقسیم میکند.
اما نیمی از سطح اواپراتور به دلیل فیلتر کثیف، برفک، فن معیوب یا توزیع نامناسب هوا، جریان هوای کمتری دریافت کند.
در این شرایط بار حرارتی مدارها دیگر یکسان نیست.
مدار کم‌بار مبرد را با سرعت کمتری تبخیر میکند، در حالی که مدار پربار به مبرد بیشتری نیاز دارد. نتیجه میتواند بسیار شبیه Maldistribution ناشی از Circuiting نامناسب باشد.
Equal Circuit Length بدون Equal Circuit Loading تضمین‌کننده توزیع کاملاً یکنواخت مبرد نیست.
خم‌های Distributor Tube چه اهمیتی دارند؟
حتی اگر تمام Tubeها دقیقاً طول یکسان داشته باشند، یک خم بسیار تیز یا له‌شدگی در یکی از آن‌ها میتواند سطح مقطع مؤثر مسیر را کاهش داده و مقاومت جریان آن شاخه را افزایش دهد.
به همین دلیل Distributor Tubeها باید با شعاع مناسب خم شوند و از Kink، Flattening و Sharp Bend جلوگیری شود.
آیا مدارهای طولانی‌تر همیشه بد هستند؟
خیر.
طول مدار اواپراتور بخشی از طراحی مهندسی کویل است و نمی‌توان گفت هرچه Circuit کوتاه‌تر باشد، بهتر است.
مدار بسیار طولانی میتواند افت فشار بیشتری ایجاد کند، اما افزایش بیش از حد تعداد مدارهای کوتاه نیز میتواند سرعت مبرد، توزیع، برگشت روغن و انتخاب Distributor را تحت تأثیر قرار دهد.
تعداد و طول Circuitها باید بر اساس ظرفیت، نوع مبرد، قطر لوله، افت فشار مجاز، انتقال حرارت و شرایط کاری طراحی شوند.
آیا همه مدارهای یک اواپراتور باید دقیقاً یک طول داشته باشند؟
در طراحی ایده‌آل مدارهای موازی مشابه، نزدیک بودن طول و مقاومت مسیرها به ایجاد توزیع مناسب کمک میکند؛ اما معیار نهایی فقط متر طول نیست.
طراحی واقعی Circuiting ممکن است با توجه به هندسه کویل، تعداد Rowها، Face Area، جریان هوا و روش Feed پیچیده‌تر باشد.
به همین دلیل Circuiting نهایی کویل باید بر اساس طراحی و اطلاعات سازنده انجام شود و تغییر مسیر مدارهای یک اواپراتور موجود بدون محاسبه توصیه نمیشود.
Externally Equalized TXV چه ارتباطی با Distributor دارد؟
Distributor و Distributor Tubeها برای عملکرد خود افت فشار ایجاد میکنند.
در اواپراتورهایی که از Refrigerant Distributor استفاده میکنند، افت فشار بین خروجی شیر انبساط و محل خروج اواپراتور اهمیت پیدا میکند.
به همین دلیل در این کاربردها معمولاً از Externally Equalized TXV استفاده میشود تا شیر فشار واقعی خروجی اواپراتور را از طریق خط External Equalizer دریافت کند.
External Equalizer مشکل Maldistribution را اصلاح نمی‌کند. وظیفه آن جبران اثر افت فشار اواپراتور و Distributor بر عملکرد TXV است. توزیع صحیح مبرد همچنان به طراحی درست Distributor و Circuitها نیاز دارد.
چطور Maldistribution را در یک اواپراتور تشخیص دهیم؟
یکی از روش‌های مفید عیب‌یابی، مقایسه شرایط خروجی Circuitها قبل از اتصال آن‌ها به Suction Header است.
اگر در شرایط پایدار اختلاف قابل توجهی بین دمای خروجی مدارها مشاهده شود، باید علت بررسی شود.
موارد زیر می‌توانند سرنخ باشند:
- اختلاف محسوس دمای خروجی Circuitها
- الگوی غیر یکنواخت برفک روی کویل
- بخشی از کویل بسیار سرد و بخش دیگر گرم‌تر
- Superheat ناپایدار
- TXV Hunting
- ظرفیت کمتر از انتظار
- برگشت مایع در برخی شرایط کاری
البته این علائم به‌تنهایی اثبات نمی‌کنند که مشکل از طول Circuitها است. Distributor، Nozzle، جریان هوا، شارژ مبرد، TXV و بار حرارتی نیز باید بررسی شوند.
اشتباه رایج هنگام تعمیر اواپراتور
گاهی هنگام تعویض Distributor یا تعمیر کویل، یکی از Distributor Tubeها کوتاه میشود و برای مرتب‌تر شدن لوله‌کشی، بقیه Tubeها نیز بدون توجه به طراحی اصلی تغییر داده می‌شوند.
این کار میتواند مقاومت شاخهها را تغییر دهد.
Distributor Tube را صرفاً برای زیباتر شدن لوله‌کشی کوتاه نکنید. طول، قطر و مسیر این Tubeها بخشی از طراحی سیستم توزیع مبرد هستند.
چک‌لیست مهندسی طراحی و عیب‌یابی
- تعداد Circuitهای اواپراتور را مشخص کنید.
- طول و قطر Distributor Tubeها را مقایسه کنید.
- وجود Kink یا خم تیز را بررسی کنید.
- سایز Distributor و Nozzle را با ظرفیت سیستم کنترل کنید.
- طول و هندسه Circuitهای موازی را بررسی کنید.
- توزیع جریان هوا روی سطح کویل را کنترل کنید.
- الگوی برفک یا دمای سطح کویل را مقایسه کنید.
- دمای خروجی هر Circuit را قبل از Header اندازه بگیرید.
- Superheat کل اواپراتور را اندازه‌گیری کنید.
- از صحیح بودن نوع و سایز TXV اطمینان حاصل کنید.
- در سیستم دارای Distributor، External Equalizer را بررسی کنید.
- قبل از تغییر Circuiting به اطلاعات سازنده مراجعه کنید.
سوالات متداول درباره Equal Circuit Length
Equal Circuit Length چیست؟
به طراحی مدارهای موازی اواپراتور با طول و مشخصات جریان نزدیک به یکدیگر گفته میشود تا مقاومت و افت فشار شاخهها متعادلتر شده و توزیع مبرد بهبود پیدا کند.
چرا Distributor Tubeها باید طول یکسان داشته باشند؟
زیرا اختلاف طول میتواند مقاومت جریان شاخهها را تغییر دهد. طول مشابه همراه با قطر و هندسه صحیح به ایجاد مقاومت متعادلتر و توزیع مناسبتر مبرد کمک میکند.
آیا طول نامساوی مدارها باعث کاهش ظرفیت اواپراتور میشود؟
اگر باعث Maldistribution قابل توجه شود، بخشی از سطح اواپراتور ممکن است به‌درستی تغذیه نشود و ظرفیت مؤثر کویل کاهش پیدا کند.
آیا Equal Circuit Length به تنهایی توزیع مبرد را تضمین میکند؟
خیر. قطر لوله، Distributor، Nozzle، هندسه مدار، بار حرارتی و توزیع جریان هوا نیز در عملکرد مدارها مؤثر هستند.
آیا مدار نامتعادل میتواند TXV را دچار Hunting کند؟
بله. توزیع نامناسب مبرد یا بار نامتعادل بین Circuitها میتواند یکی از عوامل ایجاد یا تشدید نوسان Superheat و Hunting شیر انبساط باشد.
آیا کوتاه کردن Distributor Tube مجاز است؟
تغییر طول Tube بدون توجه به طراحی سازنده توصیه نمیشود، زیرا میتواند مقاومت آن شاخه و در نتیجه توزیع مبرد را تغییر دهد.
چطور مدار نامتعادل را تشخیص دهیم؟
مقایسه دمای خروجی Circuitها قبل از Suction Header، بررسی الگوی برفک، Superheat، جریان هوا و وضعیت Distributor میتواند به تشخیص کمک کند.
چرا با Distributor از TXV اکسترنال اکولایزر استفاده میشود؟
زیرا Distributor و اواپراتور افت فشار ایجاد میکنند و External Equalizer کمک میکند TXV فشار واقعی خروجی اواپراتور را برای کنترل Superheat دریافت کند.
جمع‌بندی
Equal Circuit Length یکی از اصول مهم طراحی اواپراتورهای چندمداره است، اما مفهوم مهندسی آن فراتر از برابر بودن ساده طول لوله‌هاست.
هدف این است که مدارهای موازی شرایط هیدرولیکی و بار حرارتی نزدیک به یکدیگر داشته باشند تا مبرد به‌صورت متعادل بین آن‌ها توزیع شود.
اگر یک Circuit مقاومت بسیار متفاوتی داشته باشد، احتمال Starvation یا Overfeeding افزایش پیدا میکند و ممکن است Superheat، ظرفیت اواپراتور و عملکرد TXV تحت تأثیر قرار گیرد.
در عیب‌یابی نیز نباید فقط طول مدار بررسی شود. Distributor، Nozzle، قطر Tubeها، خم‌ها، جریان هوا و بار حرارتی هر Circuit همگی بخشی از مسئله هستند.
