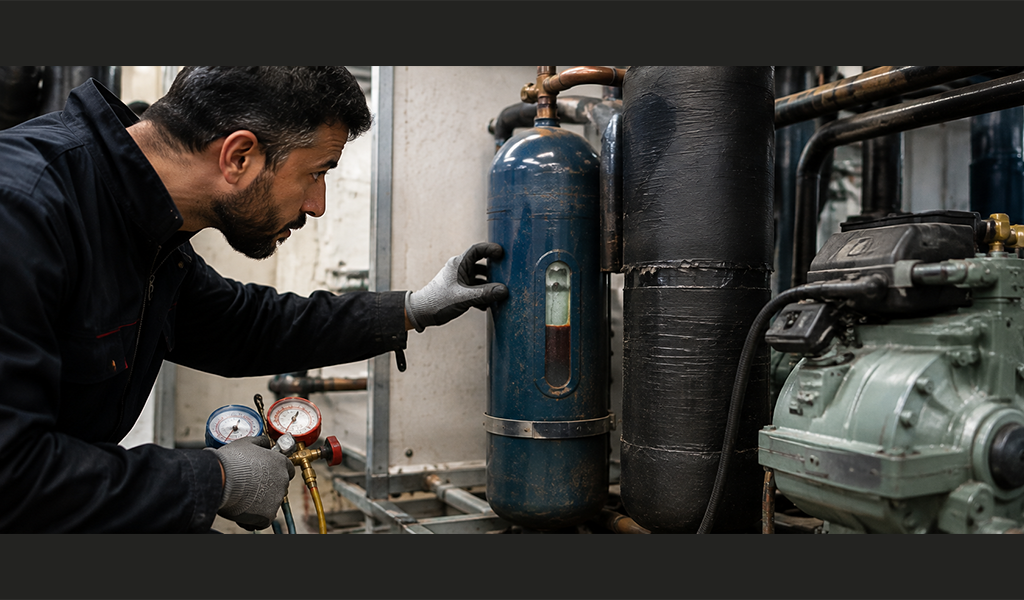

اکومولاتور خط مکش یا Suction Accumulator برای جلوگیری از ورود مستقیم حجم زیاد مبرد مایع به کمپرسور استفاده می‌شود. این قطعه مایع برگشتی از اواپراتور را موقتاً نگه می‌دارد تا مبرد به‌تدریج تبخیر شود و روغن نیز از مسیر مخصوص به خط مکش بازگردد.

وجود مقدار محدودی مایع در اکومولاتور در بعضی شرایط می‌تواند طبیعی باشد، اما اگر اکومولاتور دائماً یا بیش از حد از مبرد مایع پر شود، معمولاً نشانه این است که اواپراتور یا سیستم کنترل مبرد، مقدار بیشتری مایع از حد انتظار به خط مکش می‌فرستد.

در چنین شرایطی فقط خود اکومولاتور را نباید متهم کرد. علت اصلی معمولاً در بخش دیگری از سیستم مانند شیر انبساط، کنترل Superheat، بار اواپراتور، فن یا جریان هوا، دبی آب، شارژ مبرد یا کنترل ظرفیت قرار دارد.

Suction Accumulator چه کاری انجام می‌دهد؟

اکومولاتور خط مکش بین اواپراتور و کمپرسور نصب می‌شود و نقش آن این است که از ورود مستقیم حجم زیاد مبرد مایع به کمپرسور جلوگیری کند.

اگر مقداری مایع از اواپراتور خارج شود، اکومولاتور آن را جدا می‌کند و اجازه می‌دهد بخار مبرد از قسمت بالایی به کمپرسور برسد.

در بسیاری از طراحی‌ها، روغن و مقدار کنترل‌شده‌ای از مبرد از طریق یک Orifice یا مسیر برگشت مخصوص به خط ساکشن بازگردانده می‌شوند.

مهم‌ترین دلایل پر شدن اکومولاتور خط مکش

1. Superheat پایین؛ مهم‌ترین سرنخ

یکی از اولین پارامترهایی که هنگام پر شدن اکومولاتور باید بررسی شود، Superheat خروجی اواپراتور است.

اگر Superheat بیش از حد پایین باشد، یعنی مبرد در انتهای اواپراتور فرصت کافی برای تبدیل کامل به بخار نداشته است.

در نتیجه بخشی از مبرد به شکل مایع وارد خط مکش می‌شود و اکومولاتور شروع به جمع کردن آن می‌کند.

2. شیر انبساط بیش از حد باز شده است

اگر TXV یا EXV مقدار بیش از حد مبرد وارد اواپراتور کند، ظرفیت تبخیر مبدل ممکن است برای تبخیر کامل آن کافی نباشد.

نتیجه می‌تواند Overfeeding اواپراتور و ورود مایع به خط مکش باشد.

موارد احتمالی:

• تنظیم اشتباه TXV
• خرابی پاور المنت یا Bulb
• نصب اشتباه Bulb
• خرابی سنسور Superheat
• فرمان اشتباه کنترلر EXV
• گیر کردن شیر در وضعیت باز
• انتخاب شیر بزرگ‌تر از نیاز

3. کاهش ناگهانی بار اواپراتور

ممکن است شیر انبساط سالم باشد اما بار حرارتی اواپراتور به‌صورت ناگهانی کاهش پیدا کند.

اگر همان مقدار مبرد قبلی وارد اواپراتور شود اما بار کافی برای تبخیر آن وجود نداشته باشد، بخشی از مایع از اواپراتور خارج می‌شود.

نمونه‌های رایج:

• خاموش شدن فن اواپراتور
• کاهش شدید Airflow
• یخ‌زدگی کویل
• بسته شدن دمپر یا کانال
• کاهش ناگهانی بار اتاق
• کم شدن Flow آب در اواپراتور آبی

4. خرابی فن یا کاهش جریان هوا

در اواپراتورهای هوایی، جریان هوا منبع اصلی بار حرارتی برای تبخیر مبرد است.

اگر فن خاموش شود یا Airflow به‌شدت کاهش یابد، مبرد نمی‌تواند به‌طور کامل تبخیر شود و احتمال برگشت مایع به خط ساکشن افزایش پیدا می‌کند.

موارد قابل بررسی:

• موتور فن
• کنتاکتور فن
• VFD
• فیلتر هوا
• کویل یخ‌زده یا کثیف
• جهت چرخش فن

5. کاهش دبی آب در چیلر

در اواپراتورهای آب‌خنک، اگر دبی آب کاهش یابد، بار حرارتی واردشده به مبرد نیز کم می‌شود.

اگر سیستم کنترل نتواند سریعاً تغذیه مبرد را با این کاهش بار هماهنگ کند، خطر خروج مایع از اواپراتور افزایش پیدا می‌کند.

دلایل احتمالی کاهش Flow:

• گرفتگی Strainer
• خرابی پمپ
• بسته بودن شیر
• تنظیم اشتباه VFD
• وجود هوا در مدار آب
• گرفتگی مبدل

6. شارژ بیش از حد مبرد

Overcharge می‌تواند شرایط سیستم را از حالت طراحی خارج کند و در بعضی سیستم‌ها احتمال Overfeeding و برگشت مایع را افزایش دهد.

با این حال فقط پر بودن اکومولاتور برای اعلام شارژ زیاد کافی نیست. باید Subcooling، Superheat، فشارها و شرایط بار بررسی شوند.

7. کنترل ظرفیت کمپرسور و اواپراتور هماهنگ نیست

در سیستم‌های دارای چند کمپرسور، Digital Scroll، اینورتر یا Unloader، ظرفیت کمپرسور ممکن است به‌سرعت تغییر کند.

اگر شیر انبساط و کنترل اواپراتور با این تغییر ظرفیت هماهنگ نباشند، ممکن است در بعضی شرایط Part Load اواپراتور Overfeed شود.

تفاوت Floodback و Flooded Accumulator چیست؟

Floodback به برگشت مبرد مایع از اواپراتور به خط مکش در هنگام کار سیستم گفته می‌شود.

اکومولاتور برای تحمل مقدار محدودی از این مایع طراحی شده است، اما اگر Floodback شدید یا مداوم باشد، اکومولاتور می‌تواند مقدار زیادی مایع در خود جمع کند.

آیا اکومولاتور پر می‌تواند به کمپرسور آسیب بزند؟

بله، اگر مقدار مایع بیشتر از ظرفیت مدیریت اکومولاتور شود یا سیستم برگشت مایع مداوم داشته باشد، احتمال عبور مایع به سمت کمپرسور افزایش پیدا می‌کند.

خطرات احتمالی:

• Liquid Slugging
• رقیق شدن روغن
• کاهش کیفیت روانکاری
• شست‌وشوی روغن از سطوح داخلی
• آسیب مکانیکی کمپرسور
• خرابی یاتاقان‌ها

آیا اکومولاتور بزرگ‌تر مشکل را حل می‌کند؟

نه لزوماً.

انتخاب اکومولاتور بزرگ‌تر می‌تواند ظرفیت ذخیره مایع را افزایش دهد، اما اگر علت اصلی Floodback برطرف نشود، مشکل همچنان وجود خواهد داشت.

اکومولاتور یک تجهیز حفاظتی است، نه جایگزین کنترل صحیح Superheat و عملکرد صحیح اواپراتور.

گرفتگی Orifice برگشت روغن چه اثری دارد؟

در بسیاری از اکومولاتورها یک مسیر یا Orifice برای برگشت کنترل‌شده روغن و مقدار محدودی مایع وجود دارد.

اگر این مسیر دچار گرفتگی شود، روغن و مایع می‌توانند داخل اکومولاتور باقی بمانند و سطح آن غیرعادی افزایش پیدا کند.

بنابراین اگر Superheat و عملکرد اواپراتور طبیعی است ولی اکومولاتور تخلیه نمی‌شود، بررسی مسیر Oil Return اهمیت دارد.

آیا اکومولاتور می‌تواند پر از روغن شود؟

بله. اگر مسیر برگشت روغن درست کار نکند یا شرایط جریان برای انتقال روغن مناسب نباشد، بخشی از روغن می‌تواند در اکومولاتور باقی بماند.

این وضعیت ممکن است باعث کاهش سطح روغن کمپرسور نیز شود.

روش صحیح عیب‌یابی اکومولاتور پر

جدول تشخیص سریع اکومولاتور پر

اشتباهات رایج در عیب‌یابی

• تعویض اکومولاتور بدون بررسی Floodback
• تخلیه مبرد فقط به دلیل پر بودن اکومولاتور
• نادیده گرفتن Superheat
• بررسی نکردن فن یا دبی آب
• نادیده گرفتن عملکرد شیر انبساط
• نادیده گرفتن Part Load
• بررسی نکردن Oil Return Orifice
• انتخاب اکومولاتور بزرگ‌تر به‌عنوان تنها راه‌حل

سوالات متداول

جمع‌بندی

پر شدن اکومولاتور خط مکش از مبرد مایع معمولاً یک علامت است، نه علت اصلی خرابی.

مهم‌ترین عوامل شامل Superheat پایین، Overfeeding شیر انبساط، کاهش بار اواپراتور، خرابی فن یا کاهش Flow، شارژ نامناسب و کنترل ظرفیت نامناسب هستند.

برای عیب‌یابی اصولی، ابتدا باید Superheat، وضعیت TXV یا EXV، بار اواپراتور، Subcooling، Flow و مسیر Oil Return بررسی شوند و سپس درباره وضعیت اکومولاتور تصمیم گرفت.
