FRL در سیستم پنوماتیک چیست و چرا هوای فشرده باید فیلتر و رگوله شود؟
FRL در سیستم پنوماتیک چیست و چرا هوای فشرده باید فیلتر و رگوله شود؟
بررسی عملکرد Filter، Regulator و Lubricator و اهمیت آماده‌سازی هوای فشرده قبل از ورود به تجهیزات پنوماتیک
هوای فشرده یکی از منابع انرژی پرکاربرد در خطوط تولید، ماشین‌آلات صنعتی، سیلندرهای پنوماتیک، شیرهای کنترل و ابزارهای بادی است. اما هوایی که از شبکه هوای فشرده دریافت میشود لزوماً برای ورود مستقیم به تمام تجهیزات پنوماتیک مناسب نیست.
ذرات جامد، آب و کندانس، روغن و همچنین فشار نامناسب یا متغیر می‌توانند عملکرد تجهیزات پنوماتیک را تحت تأثیر قرار دهند. به همین دلیل قبل از مصرف هوا معمولاً از تجهیزات Air Preparation استفاده میشود.
یکی از شناخته‌شده‌ترین مجموعه‌های آماده‌سازی هوا FRL است.
F = فیلتر هوا
R = رگولاتور فشار
L = روغن‌زن

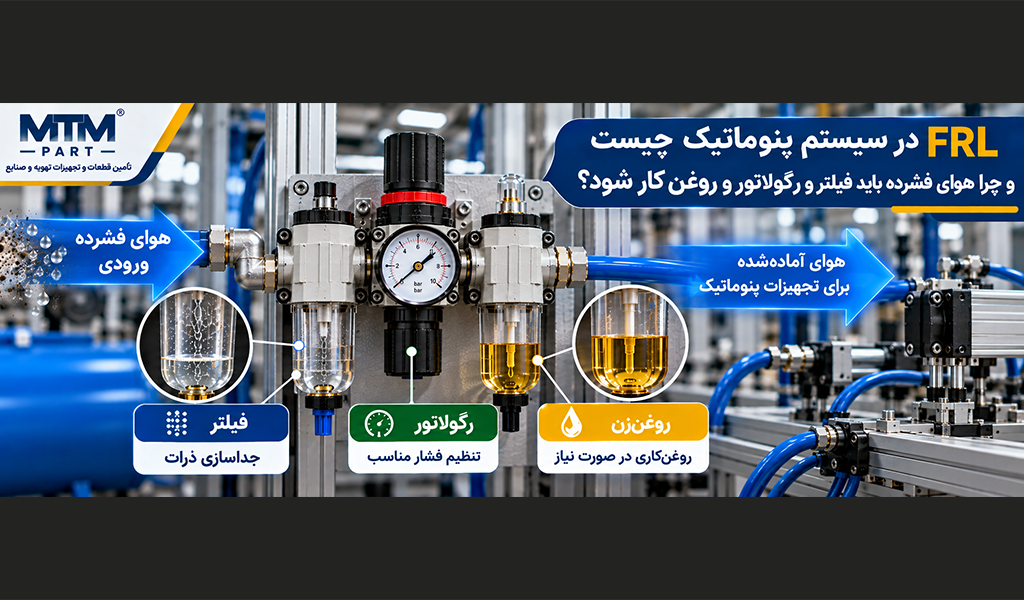

FRL در سیستم پنوماتیک چیست؟
FRL مجموعه‌ای برای آماده‌سازی هوای فشرده در نزدیکی تجهیزات مصرف‌کننده است. در پیکربندی متداول، هوای فشرده ابتدا وارد فیلتر، سپس رگولاتور و در صورت نیاز وارد روغن‌زن میشود.
البته وجود هر سه بخش در تمام سیستمها الزامی نیست. در بسیاری از تجهیزات جدید، مجموعه Filter + Regulator یا FR کافی است و Lubricator تنها زمانی استفاده میشود که سازنده تجهیز نیاز به روغنکاری از طریق هوای فشرده را مشخص کرده باشد.
بخش اول FRL؛ فیلتر هوا چه کاری انجام میدهد؟
اولین مرحله معمولاً Air Filter است. وظیفه فیلتر کاهش آلودگیهای مشخص موجود در هوای فشرده قبل از ورود هوا به تجهیزات پاییندست است.
یک فیلتر عمومی پنوماتیک میتواند ذرات جامد را تا اندازه‌ای که برای آن طراحی شده جدا کند و همچنین آب مایع و کندانس جمع‌شده را از جریان هوا جدا سازد. کندانس جداشده در Bowl یا کاسه فیلتر جمع میشود و باید به‌صورت دستی یا توسط Auto Drain تخلیه شود.
فیلتر معمولی FRL الزاماً تمام بخار آب، ذرات بسیار ریز یا آئروسل روغن را حذف نمی‌کند. سطح فیلتراسیون باید بر اساس کیفیت هوای موردنیاز تجهیز انتخاب شود.
چرا وجود آب و آلودگی در هوای فشرده مشکل‌ساز است؟
کمپرسور حجم زیادی از هوای محیط را وارد سیستم میکند. هوای محیط حاوی بخار آب و ذرات مختلف است و شرایط شبکه نیز میتواند آلودگیهای دیگری به جریان هوا اضافه کند.
با سردشدن هوای فشرده، بخشی از رطوبت میتواند به آب مایع تبدیل شود. وجود آب، ذرات و سایر آلودگی‌ها بسته به نوع سیستم ممکن است مشکلاتی مانند موارد زیر ایجاد کند:
- آلودگی مسیرهای باریک شیرهای پنوماتیک
- اختلال در حرکت Spool بعضی شیرها
- افزایش احتمال خوردگی قطعات حساس
- آسیب یا سایش زودرس بعضی سطوح و آب‌بندها
- اختلال در عملکرد ابزارهای بادی
- افزایش نیاز به تعمیر و نگهداری
بخش دوم FRL؛ Regulator چه کاری انجام میدهد؟
فشار شبکه هوای فشرده معمولاً لزوماً همان فشاری نیست که تجهیز مصرف‌کننده برای عملکرد صحیح به آن نیاز دارد.
برای مثال ممکن است فشار خط اصلی 8 bar باشد، در حالی که یک مدار مشخص برای کار در حدود 6 bar تنظیم شده باشد. در چنین شرایطی Pressure Regulator فشار پاییندست را روی مقدار موردنظر تنظیم میکند.
رگولاتور فشار را در محدوده عملکرد و ظرفیت خود کنترل میکند. بنابراین نباید تصور کرد که فشار خروجی در هر شرایط دبی و فشار ورودی کاملاً بدون تغییر باقی می‌ماند.
چرا نباید تمام تجهیزات را مستقیماً با فشار شبکه تغذیه کرد؟
استفاده از فشاری بیشتر از مقدار موردنیاز الزاماً عملکرد سیستم را بهتر نمی‌کند. در بسیاری از مدارها فشار بالاتر میتواند نیروی سیلندر را افزایش دهد و مصرف هوای فشرده را نیز بیشتر کند.
همچنین هر شیر، سیلندر، اکچویتور یا ابزار پنوماتیک محدوده فشار کاری مشخصی دارد. بنابراین فشار باید مطابق نیاز واقعی فرآیند و مشخصات سازنده تنظیم شود.
فشار مناسب، بالاترین فشار قابل دستیابی نیست؛ فشاری است که عملکرد موردنیاز سیستم را با رعایت مشخصات تجهیزات تأمین کند.
بخش سوم FRL؛ Lubricator چه کاری انجام میدهد؟
Lubricator یا روغن‌زن مقدار کنترل‌شده‌ای روغن را به جریان هوا اضافه میکند تا روغن به تجهیزات پاییندست منتقل شود.
این روش در تجهیزاتی مانند برخی ابزارهای بادی، Air Motorها و تجهیزاتی که سازنده آنها Lubrication را ضروری اعلام کرده کاربرد دارد.
اما یک نکته بسیار مهم وجود دارد:
اضافه‌کردن روغن به هوای فشرده نباید به‌صورت پیش‌فرض انجام شود. ابتدا باید دستورالعمل سازنده شیر، سیلندر یا ابزار بررسی شود.
بسیاری از تجهیزات پنوماتیک مدرن برای کار بدون روغن‌زن خط طراحی شده‌اند. در چنین سیستم‌هایی ممکن است تنها Filter و Regulator موردنیاز باشد.
تفاوت FR و FRL چیست؟
| مجموعه | اجزا | کاربرد |
|---|---|---|
| FR | Filter + Regulator | فیلتراسیون و تنظیم فشار |
| FRL | Filter + Regulator + Lubricator | فیلتراسیون، تنظیم فشار و روغنکاری در صورت نیاز |
آیا فیلتر FRL جایگزین Air Dryer است؟
خیر. این یکی از اشتباهات رایج در سیستمهای هوای فشرده است.
فیلتر عمومی FRL میتواند آب مایع و کندانس را تا حد طراحی خود جدا کند، اما وظیفه اصلی آن کاهش نقطه شبنم هوای فشرده نیست.
اگر یک فرآیند به هوای خشک با Pressure Dew Point مشخص نیاز داشته باشد، باید سیستم خشک‌کن مناسب مانند Refrigerated Dryer یا Desiccant Dryer بر اساس نیاز پروژه انتخاب شود.
فیلتر و خشک‌کن دو وظیفه متفاوت در سیستم هوای فشرده دارند.
آیا فیلتر معمولی تمام روغن را از هوا حذف میکند؟
خیر. باید بین Particulate Filter، Water Separator، Coalescing Filter و سایر مراحل تصفیه تفاوت قائل شد.
اگر یک تجهیز یا فرآیند به کیفیت بالاتری از هوای فشرده نیاز داشته باشد، ممکن است علاوه بر فیلتر عمومی به Mist Separator، Coalescing Filter یا مراحل فیلتراسیون دقیق‌تر نیاز باشد.
بنابراین عبارت «روی دستگاه FRL نصب شده است» به‌تنهایی کیفیت نهایی هوا را مشخص نمی‌کند.
چرا سایز FRL اهمیت دارد؟
یکی از اشتباهات رایج این است که FRL فقط بر اساس قطر اتصال لوله انتخاب شود. در حالی که دبی هوای موردنیاز و افت فشار مجموعه نیز اهمیت زیادی دارند.
اگر FRL نسبت به مصرف سیستم کوچک انتخاب شود، عبور دبی بالا میتواند افت فشار قابل‌توجهی ایجاد کند. در این حالت ممکن است گیج رگولاتور در حالت بدون مصرف فشار مناسبی نشان دهد، اما هنگام حرکت هم‌زمان چند سیلندر فشار پاییندست افت کند.
به همین دلیل هنگام انتخاب باید حداقل موارد زیر بررسی شوند:
- دبی موردنیاز سیستم
- فشار ورودی
- فشار خروجی موردنیاز
- افت فشار مجاز
- سایز Port
- درجه فیلتراسیون
- نوع Drain
- شرایط محیطی
- نیاز یا عدم نیاز به Lubricator
چرا فشار بعد از FRL هنگام مصرف افت میکند؟
اگر فشار خروجی در حالت بدون مصرف مناسب باشد اما هنگام افزایش مصرف هوا به‌شدت کاهش پیدا کند، فقط رگولاتور را متهم نکنید.
دلایل احتمالی میتواند شامل موارد زیر باشد:
- FRL کوچک‌تر از دبی موردنیاز
- گرفتگی Filter Element
- قطر نامناسب شیلنگ یا لوله
- اتصالات و شیرهای محدودکننده جریان
- فشار ورودی ناکافی
- مصرف لحظه‌ای زیاد تجهیزات
- تنظیم یا انتخاب نامناسب رگولاتور
بنابراین فشار باید در شرایط واقعی مصرف نیز بررسی شود، نه فقط زمانی که هیچ هوایی از مدار عبور نمی‌کند.
FRL را در کجای سیستم نصب کنیم؟
مجموعه آماده‌سازی هوا معمولاً در بالادست تجهیزات پنوماتیک مصرف‌کننده نصب میشود. جهت جریان مشخص‌شده روی بدنه تجهیزات باید رعایت شود و مجموعه نیز باید برای تخلیه کندانس، تعویض Element و تنظیم فشار قابل دسترسی باشد.
اگر Lubricator موردنیاز باشد، محل نصب آن نیز باید مطابق توصیه سازنده انتخاب شود. انتقال Oil Mist در مسیرهای طولانی یا پیچیده ممکن است رفتار مورد انتظار را تغییر دهد.
نشانه‌های مشکل در FRL چیست؟
موارد زیر می‌توانند نیاز به بررسی مجموعه Air Preparation را نشان دهند:
- افت فشار غیرعادی هنگام مصرف هوا
- حرکت کند یا نامنظم سیلندرها
- وجود مقدار غیرعادی آب در Bowl
- تخلیه‌نشدن Drain
- کثیف‌شدن Filter Element
- ناتوانی رگولاتور در رسیدن به فشار موردنظر
- نشتی هوا از مجموعه
- عملکرد نامناسب Lubricator در صورت استفاده
یک مثال ساده از عملکرد FRL
فرض کنید فشار شبکه کارخانه حدود 8 bar است اما مدار یک ماشین پنوماتیک برای کار در 6 bar طراحی شده است.
هوای شبکه ابتدا از Filter عبور میکند تا ذرات و کندانس قابل جداسازی کاهش پیدا کنند. سپس Regulator فشار مدار را روی مقدار موردنیاز تنظیم میکند.
اگر تجهیزات ماشین طبق دستور سازنده به روغنکاری هوای ورودی نیاز داشته باشند، Lubricator بعد از رگولاتور قرار می‌گیرد. در غیر این صورت مجموعه میتواند بدون Lubricator استفاده شود.
هدف FRL صرفاً عبور دادن هوا نیست؛ هدف آن رساندن هوای فشرده با کیفیت و فشار مناسب برای تجهیز مصرف‌کننده است.
سوالات متداول درباره FRL
FRL مخفف چیست؟
FRL مخفف Filter، Regulator و Lubricator است؛ یعنی فیلتر، رگولاتور فشار و روغن‌زن.
آیا همه سیستمهای پنوماتیک به FRL کامل نیاز دارند؟
خیر. بسیاری از سیستمها به Filter و Regulator نیاز دارند اما Lubricator تنها زمانی استفاده میشود که تجهیزات پاییندست به روغنکاری از طریق هوا نیاز داشته باشند.
آیا FRL رطوبت هوا را کاملاً حذف میکند؟
خیر. فیلتر عمومی میتواند آب مایع و کندانس را جدا کند اما جایگزین Air Dryer برای کنترل نقطه شبنم نیست.
رگولاتور فشار چه کاری انجام میدهد؟
رگولاتور فشار پاییندست را متناسب با نیاز مدار و در محدوده عملکرد خود تنظیم و کنترل میکند.
آیا Lubricator همیشه باید نصب شود؟
خیر. نیاز به Lubricator باید بر اساس دستورالعمل سازنده تجهیزات پاییندست مشخص شود.
چرا فشار بعد از FRL هنگام مصرف کاهش پیدا میکند؟
FRL کوچک، فیلتر گرفته، محدودیت لوله و اتصالات، فشار ورودی کم یا مصرف لحظه‌ای بالا می‌توانند باعث افت فشار شوند.
FRL را چگونه سایز کنیم؟
انتخاب باید بر اساس دبی موردنیاز، فشار ورودی و خروجی، افت فشار مجاز، Port Size، درجه فیلتراسیون و مشخصات سازنده انجام شود.
تفاوت Filter و Air Dryer چیست؟
Filter برای حذف آلودگیهای مشخص و جداسازی آب مایع طراحی میشود، در حالی که Dryer برای کاهش رطوبت و رسیدن به نقطه شبنم مشخص در هوای فشرده استفاده میشود.
