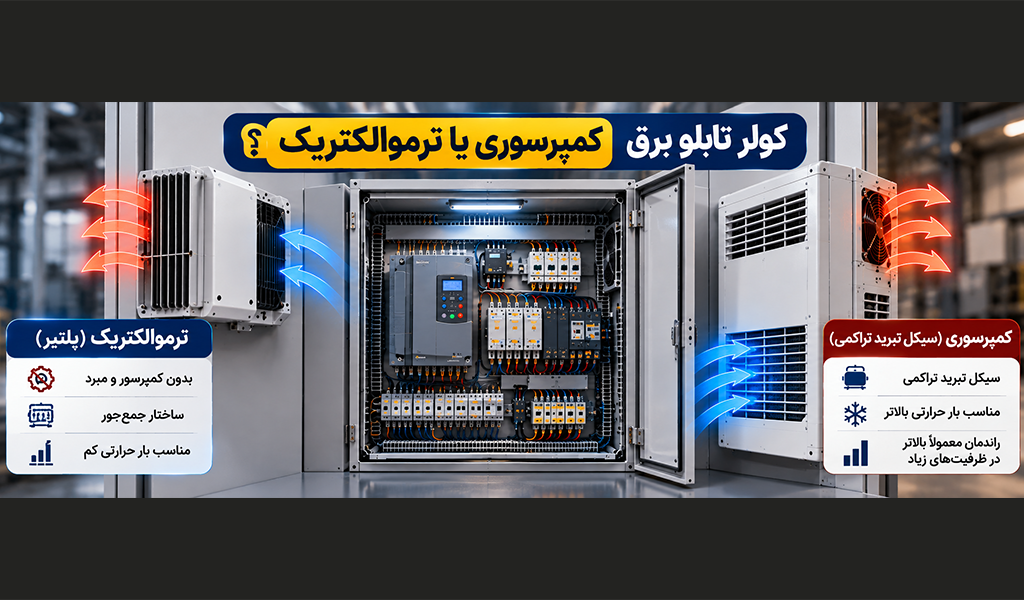

کولر تابلو برق کمپرسوری یا ترموالکتریک؟ کدام مناسبتر است؟
در تابلوهای برق صنعتی، تجهیزاتی مانند اینورتر، PLC، منابع تغذیه، درایوهای الکتریکی و تجهیزات کنترلی هنگام کار گرما تولید می‌کنند. اگر این گرما به‌درستی دفع نشود، دمای داخل تابلو افزایش می‌یابد و احتمال بروز خطا، کاهش عمر تجهیزات و توقف خط تولید بیشتر می‌شود.
یکی از روش‌های کنترل دما، استفاده از کولر تابلو برق است. دو فناوری مهم در این زمینه، کولر کمپرسوری و کولر ترموالکتریک یا پلتیر هستند. هر دو می‌توانند در شرایط مناسب، دمای هوای داخل تابلو را به کمتر از دمای محیط برسانند؛ اما از نظر ساختار، ظرفیت سرمایش، راندمان و هزینه بهره‌برداری تفاوت دارند.
در این مقاله بررسی میکنیم که کولر تابلو برق کمپرسوری یا ترموالکتریک کدام مناسبتر است، چه عواملی در انتخاب مؤثرند و چگونه ظرفیت سرمایشی موردنیاز را محاسبه کنیم.
چرا تابلو برق به سیستم خنک‌کننده نیاز دارد؟
تجهیزات الکتریکی تمام انرژی دریافتی را به کار مفید تبدیل نمی‌کنند. بخشی از این انرژی به‌صورت حرارت در داخل تابلو آزاد می‌شود. مقدار این تلفات به نوع تجهیزات، توان، راندمان و شرایط بهره‌برداری بستگی دارد.
برای مثال، یک اینورتر با توان خروجی ۱۵ کیلووات و راندمان ۹۷ درصد در نقطه کاری مشخص، تقریباً ۴۶۴ وات تلفات خواهد داشت:
این عدد فقط برای نمایش روش محاسبه است. در طراحی واقعی باید تلفات اینورتر از اطلاعات سازنده و شرایط بار استخراج شود. گرمای تولیدی منابع تغذیه، ترانسفورماتورها و سایر تجهیزات نیز باید به آن اضافه شود.
افزایش بیش‌ازحد دمای تابلو می‌تواند موجب کاهش عمر خازن‌های الکترولیتی، عملکرد نامناسب تجهیزات الکترونیکی و فعال‌شدن حفاظت حرارتی درایوها شود.
کولر تابلو برق کمپرسوری چیست و چگونه کار می‌کند؟
کولر کمپرسوری تابلو برق یا Compressor Enclosure Air Conditioner با استفاده از سیکل تبرید تراکمی، گرمای داخل تابلو را به محیط بیرون منتقل می‌کند.
در اواپراتور، مبرد گرمای هوای داخل تابلو را جذب می‌کند. کمپرسور فشار و دمای مبرد را افزایش می‌دهد و سپس کندانسور گرمای جذب‌شده به‌علاوه انرژی مصرفی کمپرسور را به محیط بیرون دفع می‌کند. وسیله انبساط نیز شرایط مبرد را برای ورود مجدد به اواپراتور فراهم می‌سازد.
اجزای اصلی کولر کمپرسوری
- کمپرسور برای تراکم و گردش مبرد
- کندانسور و فن دفع حرارت
- اواپراتور و فن گردش هوای داخل تابلو
- وسیله انبساط مبرد
- کنترلر دما و تجهیزات حفاظتی
- سامانه جمع‌آوری یا مدیریت آب تقطیر در صورت نیاز
در کولرهای مخصوص تابلو برق، مسیر هوای داخلی و خارجی معمولاً از یکدیگر جداست؛ بنابراین هوای آلوده یا مرطوب محیط مستقیماً وارد تابلو نمی‌شود.
مزایای کولر کمپرسوری
- دسترسی به ظرفیت‌های سرمایشی متوسط و بالا
- راندمان معمولاً مناسبتر در بارهای حرارتی بالاتر
- امکان کنترل دمای داخل تابلو در شرایط محیطی گرم
- مناسب برای تابلوهای دارای اینورترهای قدرت و تجهیزات متعدد
- تنوع مدل، ظرفیت و تجهیزات کنترلی
محدودیت‌های کولر کمپرسوری
- وزن و ابعاد معمولاً بیشتر نسبت به سیستم‌های پلتیر کوچک
- وجود کمپرسور و قطعات مکانیکی
- نیاز به نظافت کندانسور و سرویس دوره‌ای
- احتمال تولید صدا و لرزش
- لزوم رعایت فضای آزاد برای گردش هوای بیرونی
کولر تابلو برق ترموالکتریک یا پلتیر چیست؟
کولر ترموالکتریک یا Thermoelectric Cooler (TEC) با استفاده از اثر پلتیر کار می‌کند. عبور جریان الکتریکی از ماژول ترموالکتریک باعث انتقال گرما از یک سمت آن به سمت دیگر می‌شود.
سمت سرد ماژول، گرمای داخل تابلو را جذب می‌کند و سمت گرم باید این گرما را به محیط بیرون دفع کند. برای انتقال مؤثر حرارت معمولاً از هیت‌سینک و فن استفاده می‌شود.
بنابراین عبارت «بدون قطعه متحرک» فقط درباره خود ماژول پلتیر صحیح است؛ بسیاری از کولرهای ترموالکتریک صنعتی همچنان دارای فن هستند.
مزایای کولر ترموالکتریک
- عدم نیاز به کمپرسور و مدار مبرد
- ابعاد جمع‌وجور در بسیاری از مدل‌ها
- لرزش بسیار کم در خود ماژول
- امکان کنترل الکتریکی توان سرمایش
- مناسب برای تابلوها و محفظه‌های الکترونیکی کوچک
محدودیت‌های کولر ترموالکتریک
- راندمان معمولاً پایین‌تر در ظرفیت‌های سرمایشی بالا
- کاهش ظرفیت با افزایش اختلاف دمای سمت گرم و سرد
- حساسیت زیاد به کیفیت دفع حرارت سمت گرم
- محدودیت ظرفیت در بسیاری از مدل‌های صنعتی
- احتمال تشکیل میعانات در شرایط رطوبتی
جدول مقایسه کولر کمپرسوری و ترموالکتریک
| ویژگی | کمپرسوری | ترموالکتریک |
|---|---|---|
| فناوری سرمایش | تبرید تراکمی | اثر پلتیر |
| کمپرسور | دارد | ندارد |
| مدار مبرد | دارد | ندارد |
| ظرفیت رایج | متوسط تا بالا | پایین تا متوسط |
| راندمان در بار بالا | معمولاً بهتر | معمولاً پایین‌تر |
| قطعات متحرک | کمپرسور و فن‌ها | معمولاً فن‌ها |
| نگهداری | تخصصی‌تر | معمولاً ساده‌تر |
| کاربرد مناسب | تابلوهای پرحرارت | تابلوهای کوچک |
آیا کولر ترموالکتریک مصرف برق کمتری دارد؟
خیر، لزوماً چنین نیست. کوچک بودن کولر پلتیر به معنی مصرف برق کمتر برای تولید مقدار مشخصی سرمایش نیست.
برای مقایسه راندمان از ضریب عملکرد سرمایشی یا COP استفاده می‌شود:
در این رابطه، Qc ظرفیت سرمایش مفید و Pin توان الکتریکی مصرفی دستگاه است.
به‌عنوان مثال فرضی، اگر دستگاهی با مصرف ۱۰۰ وات برق، ۲۰۰ وات گرما را از تابلو خارج کند، COP آن برابر ۲ خواهد بود. اگر دستگاه دیگری برای انتقال همان مقدار گرما، ۲۵۰ وات برق مصرف کند، COP آن ۰٫۸ است.
این اعداد صرفاً برای توضیح مفهوم راندمان هستند و به مدل خاصی تعلق ندارند. مقایسه واقعی باید براساس مصرف برق کل دستگاه، شامل فن‌ها، و در شرایط دمایی یکسان انجام شود.
چگونه ظرفیت کولر تابلو برق را محاسبه کنیم؟
برای انتخاب کولر مناسب، باید مجموع تلفات حرارتی تجهیزات و تبادل حرارت از بدنه تابلو محاسبه شود. یک رابطه ساده برای تخمین اولیه بار سرمایشی در حالت پایدار عبارت است از:
- Q: بار سرمایشی موردنیاز، وات
- P_loss: مجموع تلفات حرارتی تجهیزات، وات
- U: ضریب کلی انتقال حرارت بدنه، W/(m².K)
- A: سطح مؤثر تبادل حرارت، مترمربع
- T_ambient: دمای محیط، درجه سانتی‌گراد
- T_inside: دمای هدف داخل تابلو، درجه سانتی‌گراد
این رابطه برای تخمین اولیه است. در طراحی دقیق‌تر باید تابش خورشید، عایق‌کاری، محل نصب، تغییرات بار و شرایط تهویه نیز بررسی شوند.
مثال مهندسی محاسبه ظرفیت کولر تابلو برق
فرض کنید یک تابلو برق دارای مشخصات زیر باشد:
| مشخصه | مقدار |
|---|---|
| تلفات تجهیزات | ۵۰۰ وات |
| دمای محیط | ۴۵ درجه سانتی‌گراد |
| دمای هدف تابلو | ۳۵ درجه سانتی‌گراد |
| سطح مؤثر بدنه | ۳ مترمربع |
| ضریب انتقال حرارت فرضی | ۵ W/(m².K) |
بار حرارتی واردشده از بدنه:
مجموع بار سرمایشی:
با فرض حاشیه طراحی اولیه ۱۵ درصد:
بنابراین ظرفیت سرمایش طراحی در این مثال حدود ۷۵۰ وات است. برای چنین باری، کولر کمپرسوری معمولاً انتخاب عملی‌تری خواهد بود.
چه زمانی کولر کمپرسوری مناسبتر است؟
- بار حرارتی تابلو نسبتاً بالا باشد.
- تابلو دارای اینورترهای قدرت یا تجهیزات متعدد باشد.
- دمای محیط صنعتی بالا باشد.
- کنترل پایدار دمای داخلی اهمیت داشته باشد.
- ظرفیت و راندمان سرمایش در اولویت باشند.
چه زمانی کولر ترموالکتریک مناسبتر است؟
- تابلو کوچک و بار حرارتی محدود باشد.
- فضای نصب محدود باشد.
- حذف کمپرسور و مدار مبرد اهمیت داشته باشد.
- لرزش کم موردنیاز باشد.
- ظرفیت واقعی پلتیر در اختلاف دمای طراحی کافی باشد.
آیا فن می‌تواند جایگزین کولر تابلو برق شود؟
اگر دمای محیط پایین‌تر از دمای مجاز داخل تابلو باشد و شرایط آلودگی اجازه دهد، فن و فیلتر می‌تواند راهکاری اقتصادی باشد.
اما فن معمولی نمی‌تواند دمای هوای داخل تابلو را به کمتر از دمای محیط برساند. در محیط‌های آلوده نیز می‌توان مبدل حرارتی هوا به هوا یا هوا به آب را بررسی کرد.
اشتباهات رایج هنگام انتخاب کولر تابلو برق
- انتخاب کولر فقط براساس ابعاد تابلو
- نادیده گرفتن تلفات واقعی اینورتر و تجهیزات جانبی
- اعتماد به ظرفیت اسمی بدون بررسی شرایط دمایی
- مسدود کردن مسیر هوای کندانسور یا هیت‌سینک
- انتخاب دمای تنظیمی بیش‌ازحد پایین
- بی‌توجهی به درجه حفاظت IP و آلودگی محیط
- در نظر نگرفتن نقاط داغ و گردش هوای داخل تابلو
- انتخاب پلتیر صرفاً به دلیل نداشتن کمپرسور
چک‌لیست انتخاب کولر تابلو برق
- ابعاد، جنس بدنه و محل نصب تابلو
- حداکثر دمای محیط
- دمای مجاز تجهیزات و دمای هدف
- مجموع تلفات حرارتی تجهیزات
- ظرفیت سرمایش واقعی در نقطه کاری
- ولتاژ و فرکانس برق دستگاه
- درجه حفاظت موردنیاز
- فضای آزاد اطراف ورودی و خروجی هوا
- شرایط رطوبت و مدیریت آب تقطیر
- دسترسی به سرویس و قطعات یدکی
نتیجه‌گیری: کولر کمپرسوری بهتر است یا ترموالکتریک؟
برای تابلوهای دارای بار حرارتی بالا، اینورترهای قدرت یا تجهیزات متعدد، کولر کمپرسوری معمولاً انتخاب مناسب‌تری است.
برای تابلوهای کوچک با بار حرارتی محدود، کولر ترموالکتریک می‌تواند گزینه مناسبی باشد؛ به‌خصوص زمانی که ابعاد جمع‌وجور و حذف کمپرسور اهمیت دارد.
معیار اصلی انتخاب باید ظرفیت سرمایش واقعی، شرایط محیطی، راندمان، هزینه بهره‌برداری و قابلیت اطمینان باشد، نه صرفاً نام فناوری.
برای انتخاب سیستم سرمایش تابلو برق، مشخصات تجهیزات، تلفات حرارتی، دمای محیط و شرایط نصب را بررسی کنید. برای مشاهده تجهیزات سرمایشی و کنترلی به فروشگاه MTM Part مراجعه کنید.
ورود به فروشگاه MTM Partسؤالات متداول
آیا کولر پلتیر از کولر کمپرسوری کم‌مصرف‌تر است؟
نه لزوماً. مصرف برق به راندمان و شرایط کاری بستگی دارد و کولر کمپرسوری در بسیاری از بارهای سرمایشی بالاتر راندمان بهتری دارد.
آیا کولر ترموالکتریک دمای تابلو را پایین‌تر از محیط می‌رساند؟
بله، اگر ظرفیت دستگاه کافی باشد و سمت گرم ماژول بتواند گرما را به‌درستی دفع کند.
آیا کولر پلتیر بدون فن کار می‌کند؟
خود ماژول پلتیر قطعه متحرک ندارد، اما بسیاری از کولرهای ترموالکتریک صنعتی دارای فن هستند.
برای تابلو دارای اینورتر کدام کولر بهتر است؟
اگر تلفات حرارتی بالا باشد، معمولاً کولر کمپرسوری مناسبتر است. در تابلوهای کوچک با تلفات محدود، پلتیر نیز قابل بررسی است.
ظرفیت کولر تابلو برق چگونه محاسبه می‌شود؟
با محاسبه مجموع تلفات تجهیزات، انتقال حرارت بدنه و شرایط محیطی و سپس انتخاب ظرفیت واقعی دستگاه در نقطه کاری.
آیا کولر تابلو برق باعث تشکیل آب تقطیر می‌شود؟
اگر سطح سرد از نقطه شبنم هوای داخل تابلو سردتر شود، امکان تشکیل میعانات وجود دارد. مدیریت صحیح آب تقطیر ضروری است.
آیا فن می‌تواند جایگزین کولر تابلو برق شود؟
اگر دمای محیط و شرایط آلودگی اجازه دهد، فن و فیلتر ممکن است کافی باشد؛ اما فن معمولی نمی‌تواند دمای هوا را به کمتر از دمای محیط برساند.
