هیتر کارتل چه کاری انجام میدهد و چرا برای کمپرسور مهم است؟
هیتر کارتل چه کاری انجام میدهد و چرا برای کمپرسور مهم است؟
بررسی مهندسی Crankcase Heater، نقش آن در جلوگیری از مهاجرت مبرد به روغن کمپرسور، رقیق شدن روغن، فوم کردن روغن و آسیب کمپرسور هنگام استارت
هیتر کارتل کمپرسور یا Crankcase Heater قطعهای نسبتاً ساده اما بسیار مهم در بسیاری از سیستمهای تبرید و تهویه مطبوع است. وظیفه اصلی آن گرم نگه داشتن روغن و بخش پایینی کمپرسور در زمان خاموش بودن دستگاه است تا احتمال تجمع و حل شدن مبرد در روغن کاهش پیدا کند.
اهمیت این موضوع بیشتر زمانی مشخص میشود که سیستم برای مدتی خاموش است. در این شرایط مبرد میتواند به سمت نقاط سردتر سیستم حرکت کند و در بعضی شرایط کمپرسور و کارتل روغن به محل مناسبی برای تجمع مبرد تبدیل شوند.
اگر مقدار قابل توجهی مبرد وارد روغن کمپرسور شود، هنگام استارت میتواند شرایط نامناسبی برای روانکاری ایجاد کند و حتی باعث کف کردن شدید روغن، خروج روغن از کارتل و آسیب قطعات داخلی کمپرسور شود.
هیتر کارتل چیست؟
Crankcase Heater یک المنت حرارتی است که برای گرم کردن قسمت مربوط به روغن کمپرسور استفاده میشود. بسته به طراحی کمپرسور، هیتر میتواند بهصورت نواری دور پوسته، المنت مخصوص داخل محل تعیینشده توسط سازنده یا ساختارهای دیگری نصب شود.
توان، ولتاژ، محل نصب و روش کنترل هیتر کارتل باید با مشخصات همان کمپرسور تطابق داشته باشد. بنابراین نمیتوان هر هیتر با هر توان یا ولتاژی را روی هر کمپرسوری نصب کرد.
چرا مبرد هنگام خاموش بودن کمپرسور به سمت کارتل حرکت میکند؟
در زمان خاموش بودن سیستم، اختلاف دما و فشار بخار میتواند باعث Refrigerant Migration یا مهاجرت مبرد شود.
مبرد تمایل دارد به بخشهای سردتر سیستم مهاجرت کند. اگر کمپرسور و کارتل آن یکی از نقاط سرد سیستم باشند، بخار مبرد میتواند به این قسمت حرکت کرده و بخشی از آن وارد روغن شود.
هیتر کارتل برای گرم کردن کمپرسور هنگام کار طراحی نشده است؛ کاربرد اصلی آن مدیریت شرایط کمپرسور در زمان خاموشی است.
ورود مبرد به روغن چه مشکلی ایجاد میکند؟
روغن کمپرسور باید بتواند بین قطعات متحرک یک فیلم روانکاری مناسب ایجاد کند. ورود و حل شدن مقدار قابل توجه مبرد در روغن میتواند خواص روانکاری روغن را تحت تأثیر قرار دهد.
هنگام استارت کمپرسور، فشار داخل کارتل کاهش پیدا میکند. در این شرایط مبرد حلشده در روغن میتواند به سرعت از روغن خارج شود و باعث ایجاد کف یا Oil Foaming شود.
نتیجه احتمالی میتواند شامل موارد زیر باشد:
- کف کردن شدید روغن هنگام استارت
- خروج روغن از کارتل همراه مبرد
- کاهش موقت سطح روغن کمپرسور
- کاهش کیفیت روانکاری
- افزایش سایش قطعات داخلی
- آسیب یاتاقانها و سطوح متحرک
- کاهش عمر کمپرسور
هیتر کارتل چگونه از کمپرسور محافظت میکند؟
هیتر با گرم نگه داشتن کارتل کمک میکند دمای روغن نسبت به بخشهای سردتر سیستم در شرایط مناسبتری قرار گیرد. این کار احتمال تجمع و حل شدن مقدار زیاد مبرد در روغن کمپرسور را کاهش میدهد.
کارتل گرمتر → مهاجرت کمتر مبرد به کمپرسور → مبرد کمتر در روغن → Foaming کمتر هنگام استارت → شرایط بهتر برای روانکاری کمپرسور.
هیتر کارتل چه زمانی باید روشن باشد؟
در بسیاری از سیستمها هیتر کارتل زمانی فعال است که کمپرسور خاموش باشد و قبل از استارت نیز فرصت کافی برای گرم کردن کارتل داشته باشد.
روش دقیق کنترل به طراحی سیستم و دستورالعمل سازنده بستگی دارد. در بعضی مدارها هیتر با کنتاکت کمکی کنتاکتور کمپرسور کنترل میشود و هنگام کار کمپرسور از مدار خارج میشود.
آیا هیتر کارتل هنگام کار کمپرسور باید روشن باشد؟
در بسیاری از طراحیها خیر. هنگام کار کمپرسور، خود کمپرسور و روغن گرم میشوند و هیتر معمولاً دیگر مورد نیاز نیست.
با این حال منطق کنترل دقیق باید مطابق مدار الکتریکی و دستور سازنده باشد. بنابراین صرفاً بر اساس یک قاعده عمومی نباید سیمبندی هیتر تغییر داده شود.
علائم احتمالی خرابی هیتر کارتل چیست؟
خرابی هیتر همیشه با یک علامت مشخص همراه نیست، اما مشاهده برخی نشانهها میتواند بررسی هیتر را ضروری کند.
| نشانه | احتمال قابل بررسی |
|---|---|
| کارتل در زمان خاموشی سرد است | هیتر، برق یا مدار کنترل بررسی شود |
| فوم شدید روغن هنگام استارت | مهاجرت مبرد و عملکرد هیتر بررسی شود |
| افت ناگهانی سطح روغن بعد از استارت | Foaming و خروج روغن بررسی شود |
| هیتر گرم نمیشود | ولتاژ، مقاومت و سلامت هیتر بررسی شود |
| هیتر بیش از حد داغ میشود | توان، ولتاژ و نصب صحیح بررسی شود |

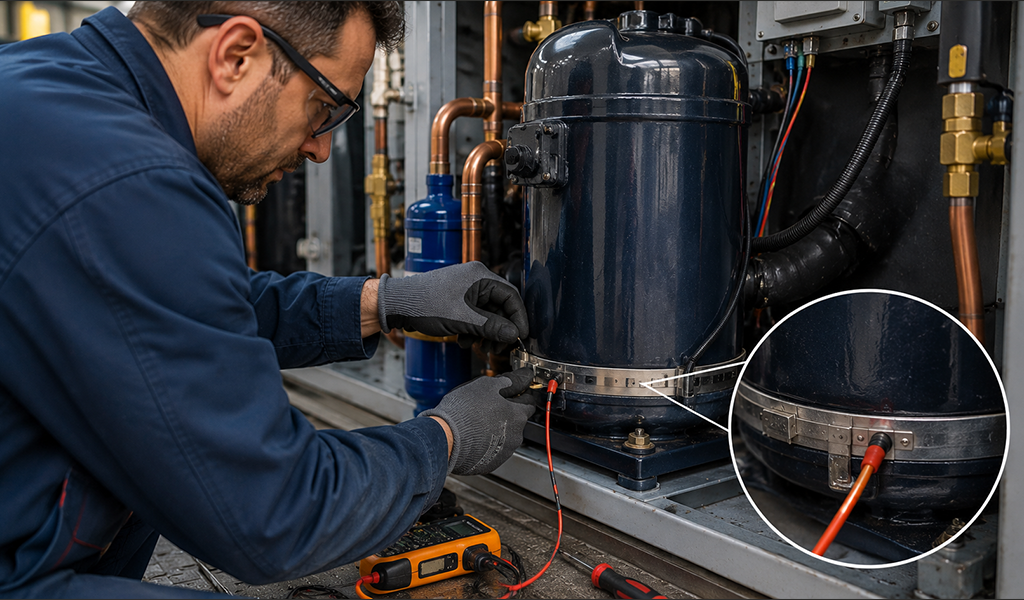

چگونه هیتر کارتل را تست کنیم؟
برای عیبیابی هیتر ابتدا باید مشخصات الکتریکی آن از روی پلاک، نقشه یا اطلاعات سازنده مشخص شود. سپس میتوان مدار تغذیه و خود المنت را بررسی کرد.
موارد اصلی برای بررسی عبارتاند از:
- بررسی وجود ولتاژ مناسب روی هیتر
- بررسی مدار فرمان و کنتاکتهای کنترل
- قطع ایمن برق و اندازهگیری مقاومت المنت
- بررسی قطع بودن کامل مدار هیتر
- کنترل توان و ولتاژ هیتر با مشخصات کمپرسور
- بررسی نصب و تماس صحیح هیتر با محل تعیینشده
مقاومت هیتر کارتل چگونه محاسبه میشود؟
اگر توان و ولتاژ نامی هیتر مشخص باشد، برای یک بار مقاومتی میتوان مقاومت تقریبی را از رابطه زیر محاسبه کرد:
برای مثال اگر هیتر 230 ولت و 70 وات باشد:
مقدار واقعی اندازهگیریشده ممکن است با مقدار محاسباتی اختلاف داشته باشد، اما این محاسبه میتواند برای بررسی اولیه مفید باشد.
تفاوت هیتر کارتل و گرم شدن طبیعی کمپرسور چیست؟
وقتی کمپرسور کار میکند، موتور و فرآیند تراکم باعث تولید گرما میشوند. این گرما با عملکرد هیتر کارتل تفاوت دارد.
هیتر کارتل عمدتاً برای زمانی اهمیت دارد که کمپرسور خاموش است و گرمای ناشی از عملکرد خود کمپرسور وجود ندارد.
آیا همه کمپرسورها هیتر کارتل دارند؟
خیر. نیاز به Crankcase Heater به نوع کمپرسور، مبرد، شارژ سیستم، شرایط محیطی، طراحی مدار و الزامات سازنده بستگی دارد.
بنابراین نبودن هیتر روی یک کمپرسور لزوماً به معنی نقص طراحی نیست و از طرف دیگر حذف هیتر از سیستمی که سازنده آن را الزامی کرده نیز کار صحیحی نیست.
هیتر کارتل در کمپرسور اسکرال
کمپرسورهای Scroll در بسیاری از چیلرها، روفتاپها و سیستمهای تهویه مطبوع استفاده میشوند. بسته به مدل کمپرسور و شرایط کاربرد، سازنده ممکن است استفاده از هیتر کارتل را الزامی یا توصیه کند.
مخصوصاً در سیستمهایی با شارژ مبرد زیاد یا شرایطی که احتمال مهاجرت مبرد در خاموشی وجود دارد، بررسی دستورالعمل سازنده اهمیت زیادی دارد.
هیتر کارتل در کمپرسورهای پیستونی و نیمههرمتیک
در کمپرسورهای Reciprocating و Semi-Hermetic نیز کنترل وضعیت روغن و جلوگیری از تجمع مبرد در کارتل اهمیت زیادی دارد.
در این کمپرسورها مشاهده وضعیت روغن از Sight Glass میتواند هنگام استارت اطلاعات مفیدی درباره Foaming و رفتار روغن ارائه دهد.
تفاوت Refrigerant Migration و Liquid Floodback چیست؟
این دو پدیده نباید با یکدیگر اشتباه گرفته شوند.
| پدیده | زمان اصلی وقوع | توضیح |
|---|---|---|
| Refrigerant Migration | عمدتاً هنگام خاموشی | حرکت مبرد به سمت بخش سرد و تجمع در روغن |
| Liquid Floodback | هنگام کار سیستم | بازگشت مبرد مایع از ساکشن به کمپرسور |
آیا هیتر کارتل میتواند از Liquid Slugging جلوگیری کند؟
هیتر کارتل با کاهش احتمال تجمع مبرد در روغن هنگام خاموشی میتواند خطرات مرتبط با استارت را کاهش دهد، اما یک محافظ مطلق در برابر همه انواع Liquid Slugging نیست.
اگر مایع به دلیل Floodback، شارژ نامناسب، مشکل شیر انبساط یا طراحی نادرست وارد کمپرسور شود، علت اصلی باید جداگانه برطرف شود.
آیا خرابی هیتر میتواند باعث کم شدن روغن کمپرسور شود؟
بهصورت غیرمستقیم بله. اگر مقدار زیادی مبرد در روغن حل شده باشد، هنگام استارت و افت فشار میتواند Foaming شدید ایجاد شود.
در چنین شرایطی بخشی از روغن ممکن است همراه جریان مبرد از کمپرسور خارج شود و سطح روغن کارتل بهطور موقت یا جدی کاهش پیدا کند.
البته کاهش سطح روغن علل متعدد دیگری نیز دارد و نباید بدون بررسی کامل، خرابی هیتر کارتل را تنها علت دانست.
چه زمانی عملکرد هیتر کارتل را بررسی کنیم؟
- بعد از تعویض کمپرسور
- قبل از راهاندازی اولیه چیلر
- بعد از خاموشی طولانی دستگاه
- پس از قطع طولانی برق
- هنگام مشاهده Foaming روغن
- هنگام افت غیرعادی سطح روغن پس از استارت
- در سرویس دورهای کمپرسور
- زمانی که کارتل در خاموشی برخلاف انتظار گرم نمیشود
اشتباهات رایج درباره Crankcase Heater
- حذف هیتر به دلیل مصرف برق کم اما دائمی آن
- انتخاب هیتر فقط بر اساس اندازه ظاهری
- استفاده از ولتاژ اشتباه
- استفاده از توان نامناسب
- نصب هیتر در محل اشتباه پوسته کمپرسور
- استارت فوری کمپرسور بعد از خاموشی طولانی بدون توجه به دستور سازنده
- اشتباه گرفتن Migration با Floodback
- فرض اینکه گرم بودن پوسته همیشه به معنی سالم بودن هیتر است
- عدم بررسی مدار فرمان هیتر
وظیفه هیتر کارتل این نیست که روغن را تا دمای بسیار بالا گرم کند؛ هدف اصلی ایجاد شرایط حرارتی مناسب برای کاهش مهاجرت و تجمع مبرد در کارتل در زمان خاموش بودن کمپرسور است.
سوالات متداول
هیتر کارتل چه کاری انجام میدهد؟
هیتر کارتل روغن و قسمت پایینی کمپرسور را در زمان خاموشی گرم نگه میدارد تا احتمال مهاجرت و تجمع مبرد در روغن کاهش پیدا کند.
چرا ورود مبرد به روغن کمپرسور خطرناک است؟
مبرد میتواند خواص روانکاری روغن را تحت تأثیر قرار دهد و هنگام استارت با خروج سریع از روغن باعث Foaming، کاهش سطح روغن و اختلال در روانکاری شود.
هیتر کارتل چه زمانی باید روشن باشد؟
در بسیاری از سیستمها هنگام خاموش بودن کمپرسور فعال است، اما منطق کنترل و زمان پیشگرمایش باید مطابق دستور سازنده باشد.
چگونه بفهمیم هیتر کارتل خراب است؟
بررسی ولتاژ تغذیه، مقاومت المنت، جریان مصرفی، مدار فرمان و وضعیت حرارتی هیتر میتواند برای تشخیص خرابی استفاده شود.
آیا هیتر کارتل از Floodback جلوگیری میکند؟
هیتر کارتل عمدتاً برای کاهش Refrigerant Migration هنگام خاموشی است. Floodback هنگام کار سیستم علتهای دیگری دارد و باید جداگانه عیبیابی شود.
آیا همه کمپرسورها به هیتر کارتل نیاز دارند؟
خیر. نیاز به هیتر به مدل کمپرسور، طراحی سیستم، نوع مبرد، میزان شارژ، شرایط محیطی و دستورالعمل سازنده بستگی دارد.
جمعبندی
هیتر کارتل کمپرسور یا Crankcase Heater یکی از قطعات مهم برای مدیریت شرایط کمپرسور در زمان خاموشی است.
با گرم نگه داشتن کارتل، احتمال مهاجرت و تجمع مبرد در روغن کاهش پیدا میکند. این موضوع میتواند از رقیق شدن روغن، Foaming شدید هنگام استارت و اختلال در روانکاری کمپرسور جلوگیری کند.
با این حال هیتر کارتل جایگزین طراحی صحیح سیستم، کنترل Superheat، جلوگیری از Floodback یا رعایت دستورالعمل سازنده نیست. توان، ولتاژ، محل نصب و زمان پیشگرمایش باید بر اساس مشخصات کمپرسور تعیین شود.
