Economizer در روفتاپ چیست و چه زمانی Free Cooling امکان‌پذیر است؟
Economizer در روفتاپ چیست و چه زمانی Free Cooling امکان‌پذیر است؟
بررسی عملکرد Economizer، دمپرهای هوای تازه و برگشت، Dry-Bulb، Enthalpy و شرایط فعال شدن Free Cooling
در بسیاری از ساختمان‌ها حتی زمانی که هوای بیرون خنک است، داخل ساختمان به دلیل حضور افراد، روشنایی، تجهیزات الکتریکی، تابش خورشید یا بارهای داخلی همچنان به سرمایش نیاز دارد.
در چنین شرایطی روشن کردن کمپرسورهای روفتاپ همیشه تنها راه تأمین سرمایش نیست. اگر شرایط هوای بیرون مناسب باشد، می‌توان از همان هوای خنک بیرون برای کاهش بار سرمایشی استفاده کرد.
این دقیقاً جایی است که Air-Side Economizer و مفهوم Free Cooling اهمیت پیدا می‌کنند.
اگر شرایط هوای بیرون برای سرمایش مناسب باشد، به‌جای بازچرخانی کامل هوای برگشت و استفاده حداکثری از کمپرسورها، مقدار بیشتری هوای بیرون وارد سیستم می‌شود تا بخشی یا تمام بار سرمایشی را تأمین کند.
Economizer در روفتاپ چیست؟

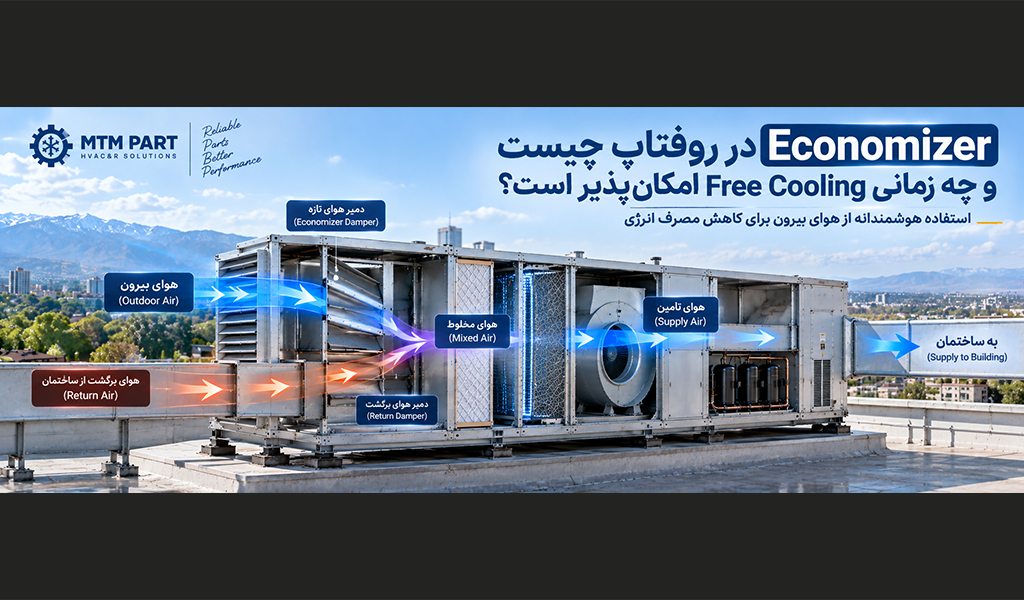

Economizer در یک Rooftop Package Unit مجموعه‌ای از دمپرها، سنسورها و کنترلر است که امکان استفاده کنترل‌شده از هوای بیرون برای سرمایش ساختمان را فراهم می‌کند.
یک سیستم Economizer معمولاً با بخش‌هایی مانند موارد زیر در ارتباط است:
- Outdoor Air Damper یا دمپر هوای تازه
- Return Air Damper یا دمپر هوای برگشت
- Relief / Exhaust Air برای خروج هوای اضافی
- سنسور دمای هوای بیرون
- سنسور دمای هوای برگشت در سیستم‌های Differential
- سنسور رطوبت یا Enthalpy در سیستم‌های مجهز به کنترل آنتالپی
- کنترلر Economizer
- اکچویتور دمپرها
Free Cooling چیست؟
Free Cooling در این کاربرد به معنی استفاده از شرایط مناسب هوای بیرون برای کاهش نیاز به سرمایش مکانیکی است.
کلمه Free به این معنی نیست که مصرف انرژی سیستم صفر می‌شود؛ فن‌ها، کنترلرها، دمپرها و تجهیزات جانبی همچنان انرژی مصرف می‌کنند.
منظور این است که نیاز به کارکرد کمپرسورها کاهش پیدا می‌کند یا در شرایط مناسب ممکن است کمپرسورها برای مدتی خاموش بمانند.
↓
افزایش Outdoor Air
↓
کاهش Return Air Recirculation
↓
کاهش بار Mechanical Cooling
↓
کاهش زمان کار کمپرسورها
Economizer چگونه کار می‌کند؟
فرض کنید فضای داخل ساختمان نیاز به سرمایش دارد.
کنترلر ابتدا شرایط هوای بیرون را بررسی می‌کند. اگر شرایط Outdoor Air مطابق منطق تعریف‌شده برای Economizer مناسب باشد، دمپر هوای بیرون بیشتر باز می‌شود.
همزمان موقعیت Return Air Damper تغییر می‌کند تا نسبت هوای برگشت و هوای تازه کنترل شود.
هدف این است که هوای مخلوط‌شده با شرایط مناسب وارد بخش Supply Air شده و نیاز به سرمایش مکانیکی کاهش پیدا کند.
چه زمانی Free Cooling امکان‌پذیر است؟
پاسخ این سؤال به نوع کنترل Economizer بستگی دارد.
در ساده‌ترین سیستم ممکن است فقط دمای هوای بیرون بررسی شود. در سیستم‌های پیشرفته‌تر، دما و رطوبت یا Enthalpy هوای بیرون و حتی شرایط هوای برگشت نیز مقایسه می‌شوند.
| روش کنترل | پارامتر مورد بررسی |
|---|---|
| Fixed Dry-Bulb | دمای هوای بیرون نسبت به Setpoint |
| Differential Dry-Bulb | مقایسه دمای Outdoor و Return Air |
| Fixed Enthalpy | آنتالپی هوای بیرون نسبت به حد تعیین‌شده |
| Differential Enthalpy | مقایسه آنتالپی Outdoor و Return Air |
کنترل Fixed Dry-Bulb چگونه کار می‌کند؟
در روش Fixed Dry-Bulb یک سنسور، دمای هوای بیرون را اندازه‌گیری می‌کند.
اگر دمای بیرون پایین‌تر از High-Limit تعریف‌شده باشد و ساختمان نیاز به سرمایش داشته باشد، کنترلر اجازه استفاده از Economizer را میدهد.
اگر دمای هوای بیرون از High-Limit بیشتر شود، Economizer از حالت سرمایش اقتصادی خارج شده و Outdoor Air معمولاً به مقدار لازم برای تهویه برمی‌گردد.
برای Economizer یک دمای ثابت و جهانی مانند 18°C یا 20°C وجود ندارد که بتوان برای تمام پروژه‌ها استفاده کرد. High-Limit به نوع کنترل، طراحی سیستم، اقلیم و الزامات کنترلی وابسته است.
Differential Dry-Bulb چیست؟
در این روش فقط یک Setpoint ثابت بررسی نمی‌شود؛ دمای هوای بیرون با دمای هوای برگشت مقایسه می‌شود.
اگر Outdoor Air از Return Air خنک‌تر و شرایط کنترلی مناسب باشد، استفاده از هوای بیرون میتواند به کاهش بار سرمایشی کمک کند.
شرایط میتواند برای Economizer مناسب باشد؛ اما در سیستم‌های حساس به رطوبت، فقط این مقایسه کافی نیست.
چرا فقط دمای هوای بیرون کافی نیست؟
فرض کنید دمای هوای بیرون از هوای برگشت کمتر است، اما رطوبت بیرون بسیار بالا باشد.
ورود حجم زیادی از این هوا میتواند بار نهان یا Latent Load سیستم را افزایش دهد.
در این شرایط ممکن است کویل سرمایشی مجبور شود انرژی قابل توجهی برای رطوبت‌گیری مصرف کند و مزیت مورد انتظار از Economizer کاهش پیدا کند.
به همین دلیل در برخی اقلیم‌ها و کاربردها بررسی رطوبت یا Enthalpy اهمیت زیادی دارد.
Enthalpy Control چیست؟
Enthalpy یا آنتالپی هوا شاخصی از انرژی کل هوای مرطوب است و اثر دما و میزان رطوبت را با هم در نظر میگیرد.
بنابراین دو جریان هوا ممکن است دمای مشابهی داشته باشند، اما به دلیل تفاوت رطوبت، Enthalpy متفاوتی داشته باشند.
در Economizer مجهز به کنترل آنتالپی، تصمیمگیری میتواند بر اساس شرایط انرژی هوای بیرون انجام شود و فقط به Dry-Bulb محدود نباشد.
Differential Enthalpy چگونه کار می‌کند؟
در Differential Enthalpy شرایط هوای بیرون و هوای برگشت با یکدیگر مقایسه می‌شوند.
به‌صورت مفهومی اگر Enthalpy هوای بیرون پایین‌تر از هوای برگشت باشد و سایر محدودیتهای کنترلی نیز برقرار باشند، Outdoor Air میتواند گزینه مناسب‌تری برای سرمایش باشد.
یکی از شرایط مهم برای استفاده اقتصادی از هوای بیرون در Differential Enthalpy Control
Free Cooling کامل و جزئی چه تفاوتی دارند؟
Economizer الزاماً به معنی خاموش شدن فوری تمام کمپرسورها نیست.
سه وضعیت کلی قابل تصور است:
| حالت | عملکرد |
|---|---|
| Mechanical Cooling | شرایط بیرون مناسب نیست و سرمایش عمدتاً توسط سیکل تبرید انجام می‌شود. |
| Partial Free Cooling | Economizer بخشی از بار را تأمین می‌کند و کمپرسور نیز در صورت نیاز کار می‌کند. |
| Full Free Cooling | هوای بیرون قادر است بار سرمایشی موردنیاز را تأمین کند و Mechanical Cooling میتواند خاموش باشد. |
Integrated Economizer چیست؟
در سیستم Integrated، Economizer و Mechanical Cooling میتوانند به‌صورت مرحله‌ای و هماهنگ با یکدیگر کار کنند.
اگر هوای بیرون مناسب باشد اما به‌تنهایی نتواند تمام بار سرمایشی را پوشش دهد، کنترلر ابتدا از ظرفیت Economizer استفاده می‌کند و سپس مقدار باقی‌مانده بار توسط کمپرسور تأمین می‌شود.
=
Integrated Economizer Operation
Mixed Air Temperature چرا مهم است؟
با باز شدن Outdoor Air Damper، هوای بیرون با بخشی از Return Air مخلوط می‌شود.
دمای هوای حاصل یا Mixed Air Temperature باید کنترل شود تا هوای بیش از حد سرد یا نامناسب وارد بخش‌های بعدی روفتاپ نشود.
کنترلر میتواند با Modulate کردن دمپرهای Outdoor و Return، دمای هوای مخلوط را در محدوده موردنیاز نگه دارد.
Relief Air چرا ضروری است؟
اگر Economizer مقدار زیادی هوای بیرون وارد ساختمان کند، تقریباً همان مقدار هوا باید بتواند از ساختمان خارج شود.
در غیر این صورت فشار مثبت بیش از حد میتواند ایجاد شود.
به همین دلیل سیستم‌های Economizer ممکن است از Relief Damper، Barometric Relief یا Power Exhaust استفاده کنند.
مثال ساده از عملکرد Economizer
فرض کنید یک فروشگاه در فصل پاییز همچنان به دلیل روشنایی، افراد و تجهیزات داخلی نیاز به سرمایش دارد.
هوای داخل ساختمان حدود 24°C است و هوای بیرون خنک‌تر و از نظر رطوبت نیز مناسب است.
در این شرایط کنترلر Economizer میتواند Outdoor Air Damper را بیشتر باز کند و از هوای بیرون برای کاهش دمای Supply Air استفاده کند.
اگر هوای بیرون به‌تنهایی بار را پوشش دهد، کمپرسورها ممکن است خاموش بمانند. اگر کافی نباشد، Mechanical Cooling میتواند برای تأمین ظرفیت باقی‌مانده وارد مدار شود.
عدد 24°C در این مثال فقط برای توضیح مفهوم است و Setpoint فعال شدن Economizer محسوب نمی‌شود.
Economizer چه زمانی نباید Free Cooling انجام دهد؟
در شرایط زیر ممکن است Economizer محدود یا غیرفعال شود:
- دمای هوای بیرون بالاتر از High-Limit مجاز باشد.
- Enthalpy هوای بیرون برای سرمایش مناسب نباشد.
- رطوبت بیرون بیش از حد بالا باشد و کنترل سیستم محدودیت رطوبتی داشته باشد.
- هوای بیرون بیش از حد سرد باشد و خطر Low Mixed-Air Temperature وجود داشته باشد.
- سنسورها شرایط نامناسب را تشخیص دهند.
- سیستم در Mode دیگری مانند Heating باشد.
- منطق حفاظتی یا کنترلی Economizer را Lockout کرده باشد.
آیا Economizer همان Fresh Air Damper است؟
خیر.
Fresh Air Damper ساده ممکن است فقط مقدار مشخصی هوای تازه برای Ventilation وارد سیستم کند.
اما Economizer دارای منطق کنترلی است و میتواند بر اساس شرایط Outdoor Air و نیاز سرمایشی، مقدار هوای بیرون را تغییر دهد.
بنابراین:
Economizer Outdoor Air: افزایش کنترل‌شده هوای بیرون برای تأمین بخشی یا تمام سرمایش
خرابی Economizer چه علائمی دارد؟
Economizer اگر درست کار نکند حتی میتواند مصرف انرژی را افزایش دهد.
علائم متداول عبارت‌اند از:
- گیر کردن Outdoor Air Damper
- باز نشدن دمپر در هوای مناسب
- باز ماندن دمپر در هوای گرم یا مرطوب
- خرابی Actuator
- خطای Outdoor Air Temperature Sensor
- خطای Return Air Sensor
- خرابی یا Drift سنسور رطوبت/Enthalpy
- تنظیم اشتباه High-Limit
- عدم هماهنگی Economizer با مراحل کمپرسور
- عملکرد نامناسب Relief یا Exhaust
چگونه Economizer روفتاپ را عیب‌یابی کنیم؟
- ابتدا مطمئن شوید Space واقعاً Cooling Call دارد.
- Outdoor Air Temperature را اندازه‌گیری کنید.
- در صورت وجود، Return Air Temperature را بررسی کنید.
- در کنترل Enthalpy، سنسورهای دما و رطوبت را بررسی کنید.
- فرمان کنترلر به Damper Actuator را کنترل کنید.
- حرکت واقعی Outdoor Air Damper را مشاهده کنید.
- Return Air Damper را همزمان بررسی کنید.
- Mixed Air Temperature را اندازه‌گیری کنید.
- عملکرد Relief/Exhaust را بررسی کنید.
- Sequencing بین Economizer و Compressor Stages را کنترل کنید.
- High-Limit و سایر Setpointها را با اطلاعات سازنده مقایسه کنید.
یک اشتباه رایج در مورد Free Cooling
«اگر دمای بیرون از داخل کمتر باشد، حتماً باید Economizer را 100% باز کنیم.»
این نتیجه‌گیری همیشه درست نیست.
ممکن است هوای بیرون خنک ولی بسیار مرطوب باشد. همچنین شرایط Supply Air، Mixed Air، فشار ساختمان، کیفیت هوای بیرون و محدودیتهای کنترل باید در نظر گرفته شوند.
بنابراین تصمیم صحیح Economizer بر اساس Control Strategy طراحی‌شده برای همان سیستم انجام می‌شود.
سوالات متداول Economizer و Free Cooling
Economizer در روفتاپ چیست؟
سیستم دمپر، سنسور و کنترلری است که در شرایط مناسب اجازه میدهد از هوای بیرون برای کاهش یا تأمین بار سرمایشی استفاده شود.
Free Cooling چیست؟
استفاده از شرایط مناسب محیط بیرون برای کاهش نیاز به Mechanical Cooling و کارکرد کمپرسورها را Free Cooling مینامند.
آیا در Free Cooling کمپرسور همیشه خاموش است؟
خیر. در Full Free Cooling ممکن است کمپرسور خاموش باشد، اما در Partial یا Integrated Economizer، هوای بیرون و سرمایش مکانیکی میتوانند همزمان بار را تأمین کنند.
آیا فقط پایین بودن دمای بیرون برای Economizer کافی است؟
خیر. بسته به نوع کنترل، رطوبت، Enthalpy، شرایط Return Air، Mixed Air و محدودیتهای سیستم نیز ممکن است بررسی شوند.
تفاوت Dry-Bulb و Enthalpy Control چیست؟
Dry-Bulb Control عمدتاً بر دما تکیه دارد، در حالی که Enthalpy Control اثر دما و رطوبت هوا را در تصمیمگیری در نظر میگیرد.
آیا Economizer همان دمپر هوای تازه است؟
خیر. Economizer علاوه بر دمپر دارای سنسورها و منطق کنترلی برای تغییر مقدار هوای بیرون بر اساس نیاز سرمایشی و شرایط محیط است.
چرا Economizer به Relief Air نیاز دارد؟
هنگام ورود حجم زیاد هوای بیرون باید مسیر مناسبی برای خروج هوای اضافی وجود داشته باشد تا فشار ساختمان بیش از حد افزایش پیدا نکند.
آیا Economizer میتواند مصرف انرژی را افزایش دهد؟
اگر دمپر، سنسور یا کنترلر خراب یا تنظیمات اشتباه باشد، Economizer ممکن است در شرایط نامناسب هوای بیرون را وارد ساختمان کرده و بار سرمایشی یا رطوبتی را افزایش دهد.
جمع‌بندی
Economizer یکی از روش‌های مؤثر برای کاهش استفاده از Mechanical Cooling در روفتاپ است. این سیستم با کنترل Outdoor Air، Return Air و Relief Air از شرایط مناسب محیط بیرون برای سرمایش استفاده می‌کند.
اما Free Cooling را نباید صرفاً بر اساس یک عدد دمای بیرون تعریف کرد. نوع کنترل، Dry-Bulb، Enthalpy، رطوبت، شرایط هوای برگشت، Mixed Air و منطق کنترلی روفتاپ تعیین می‌کنند که چه زمانی Economizer فعال شود و چه مقدار Outdoor Air وارد سیستم شود.
