Apparatus Dew Point یا ADP چیست و چگونه عملکرد کویل سرمایشی را نشان میدهد؟
Apparatus Dew Point یا ADP چیست و چگونه عملکرد کویل سرمایشی را نشان میدهد؟
بررسی مهندسی ADP، نمودار سایکرومتریک، Bypass Factor و عملکرد سرمایش و رطوبتگیری کویل
وقتی هوای گرم و مرطوب از روی یک کویل سرمایشی عبور میکند، ممکن است هم دمای آن کاهش پیدا کند و هم بخشی از رطوبت موجود در هوا روی سطح کویل تقطیر شود.
برای تحلیل این فرآیند فقط دانستن دمای هوای ورودی و خروجی کافی نیست. مهندسان HVAC از پارامتری به نام Apparatus Dew Point یا به اختصار ADP استفاده می‌کنند تا رفتار حرارتی و رطوبتگیری کویل را بهتر تحلیل کنند.
ADP یک دمای مؤثر برای تحلیل کویل سرمایشی مرطوب است که از امتداد خط فرآیند هوای ورودی و خروجی کویل تا منحنی اشباع در نمودار سایکرومتریک به دست می‌آید.
ADP یا Apparatus Dew Point چیست؟
عبارت Apparatus Dew Point را میتوان به‌صورت «نقطه شبنم مؤثر دستگاه یا کویل» در نظر گرفت.

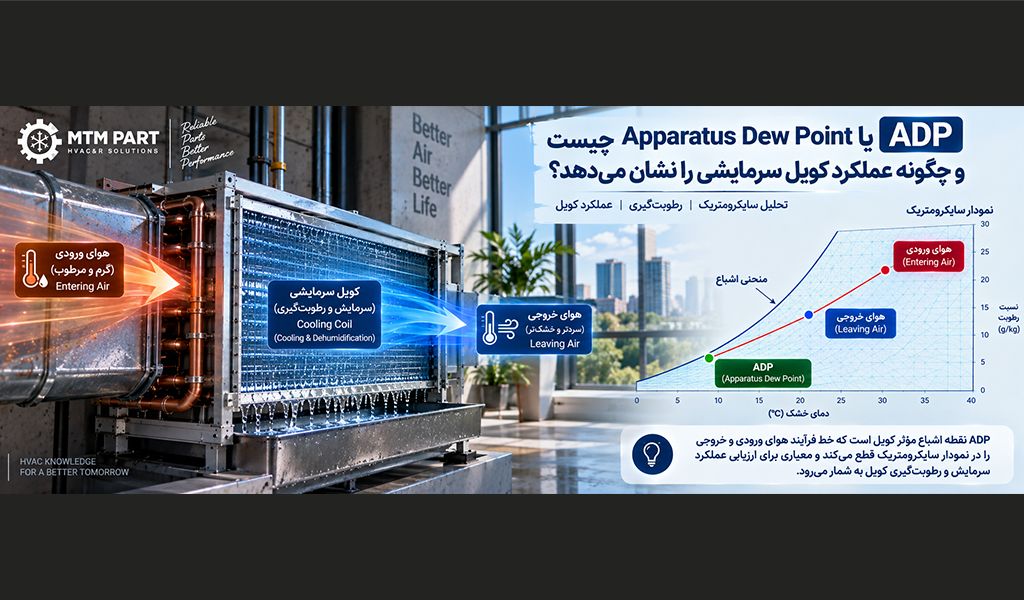

در تحلیل سایکرومتریک یک کویل سرمایشی مرطوب، شرایط هوای ورودی و هوای خروجی روی نمودار مشخص میشوند. اگر خطی که این دو نقطه را به یکدیگر متصل میکند به سمت منحنی اشباع ادامه داده شود، نقطه تقاطع آن با منحنی اشباع، ADP را مشخص میکند.
دمای متناظر با این نقطه را ADP Temperature می‌نامیم.
ADP را چگونه روی نمودار سایکرومتریک پیدا کنیم؟
روش گرافیکی تعیین ADP نسبتاً ساده است:
- شرایط هوای ورودی کویل را روی نمودار سایکرومتریک مشخص کنید.
- شرایط هوای خروجی کویل را مشخص کنید.
- بین این دو نقطه یک خط مستقیم رسم کنید.
- همان خط را به سمت منحنی اشباع ادامه دهید.
- محل برخورد خط با منحنی اشباع، نقطه ADP است.
نقطه ADP روی Saturation Curve قرار می‌گیرد.
آیا ADP همان دمای سطح کویل است؟
این یکی از مهم‌ترین نکات این بحث است.
ADP را نباید الزاماً برابر دمای واقعی یک نقطه مشخص از سطح کویل در نظر گرفت.
دمای واقعی سطح کویل در تمام نقاط یکسان نیست. در کویل آب سرد، دمای آب در طول مسیر تغییر میکند و در کویل DX نیز شرایط مبرد و انتقال حرارت در نقاط مختلف کویل میتواند متفاوت باشد.
بنابراین ADP بیشتر یک Effective Coil Surface Temperature یا دمای مؤثر برای تحلیل رفتار کل کویل است.
اینکه ADP مثلاً 10°C محاسبه شده باشد به این معنی نیست که تمام سطح کویل دقیقاً در دمای 10°C قرار دارد.
چرا هوای خروجی دقیقاً به ADP نمی‌رسد؟
اگر تمام هوای عبوری از کویل به‌طور کامل با یک سطح مؤثر در دمای ADP تبادل حرارت و جرم انجام می‌داد، شرایط خروجی می‌توانست بسیار نزدیک به ADP باشد.
اما کویل واقعی دارای سطح محدود، تعداد ردیف مشخص، سرعت هوای مشخص و ضریب انتقال حرارت محدود است.
بنابراین هوای خروجی معمولاً قبل از رسیدن کامل به شرایط ADP از کویل خارج میشود.
برای بیان همین رفتار از مفهوم Bypass Factor استفاده میشود.
Bypass Factor چیست؟
Bypass Factor یا BF نشان میدهد شرایط هوای خروجی تا چه اندازه از ADP فاصله دارد.
در یک بیان ساده بر اساس دمای Dry-Bulb:
هرچه Bypass Factor کمتر باشد، هوای خروجی به شرایط ADP نزدیکتر شده است.
در مقابل، BF بزرگ‌تر نشان میدهد هوای خروجی فاصله بیشتری با شرایط مؤثر سطح کویل دارد.
Contact Factor چیست؟
مفهوم دیگری که همراه Bypass Factor استفاده میشود Contact Factor یا CF است.
هرچه CF بیشتر باشد، هوای خروجی از نظر مدل تحلیلی بیشتر به شرایط مؤثر کویل نزدیک شده است.
به همین دلیل Bypass Factor و Contact Factor ابزارهای مفیدی برای مقایسه رفتار حرارتی کویل هستند.
یک مثال ساده از ADP و Bypass Factor
فرض کنید در یک شرایط کاری مشخص:
- دمای Dry-Bulb هوای ورودی = 27°C
- دمای Dry-Bulb هوای خروجی = 14°C
- ADP محاسبه‌شده از نمودار = 10°C
در این مثال:
BF = 4 / 17
BF ≈ 0.24
بنابراین Bypass Factor در این مثال حدود 0.24 است.
در نتیجه:
این اعداد فقط برای آموزش روش محاسبه هستند و نباید به‌عنوان مقدار استاندارد برای تمام کویل‌ها در نظر گرفته شوند.
ADP چه ارتباطی با رطوبتگیری کویل دارد؟
برای اینکه کویل بتواند از هوا رطوبت بگیرد، بخشی از سطح فعال آن باید به اندازه کافی سرد باشد تا بخار آب موجود در هوا روی سطح تقطیر شود.
بنابراین عملکرد رطوبتگیری به دمای مؤثر سطح کویل و شرایط هوای ورودی وابسته است.
ADP به مهندس کمک میکند بفهمد فرآیند سرمایش و رطوبتگیری هوا در نمودار سایکرومتریک به چه شرایط اشباع مؤثری نزدیک میشود.
هرچه فرآیند به شرایط مناسب‌تری برای کاهش Humidity Ratio برسد، کویل توانایی بیشتری برای کاهش رطوبت مطلق هوای خروجی خواهد داشت.
چه زمانی کویل فقط Sensible Cooling انجام میدهد؟
اگر دمای سطح کویل به اندازه کافی پایین نباشد که بخار آب موجود در هوا روی آن تقطیر شود، کاهش دما عمدتاً به‌صورت Sensible Cooling انجام میشود.
در این حالت Humidity Ratio هوا تقریباً ثابت باقی می‌ماند.
اما زمانی که سطح کویل از Dew Point هوای عبوری سردتر شود، تقطیر آغاز شده و کویل علاوه بر Sensible Cooling، Latent Cooling نیز انجام میدهد.
ADP پایینتر همیشه بهتر است؟
خیر.
ADP باید متناسب با شرایط طراحی، بار Sensible و Latent، دمای هوای رفت، رطوبت موردنیاز فضا، دمای آب سرد یا شرایط مبرد و طراحی کویل انتخاب شود.
پایین آوردن بیش از حد دمای مؤثر کویل میتواند نیاز به دمای پایینتر سیال سرمایشی، مصرف انرژی بیشتر، خطر یخ‌زدگی در شرایط خاص یا نیاز به Reheat را افزایش دهد.
بنابراین هدف مهندسی، رسیدن به ADP مناسب برای شرایط طراحی است، نه صرفاً کمترین ADP ممکن.
چه عواملی روی ADP و عملکرد واقعی کویل اثر دارند؟
- دمای هوای ورودی
- رطوبت هوای ورودی
- Airflow یا دبی هوای عبوری
- Face Velocity کویل
- تعداد Rowهای کویل
- سطح انتقال حرارت
- Fin Spacing
- دمای آب سرد ورودی در Chilled Water Coil
- دبی آب سرد
- دمای تبخیر مبرد در DX Coil
- توزیع صحیح هوا روی سطح کویل
- تمیزی سطح کویل
- توزیع مناسب آب یا مبرد در مدارهای کویل
Airflow چه تأثیری بر عملکرد کویل دارد؟
سرعت و دبی هوای عبوری از کویل بر میزان تبادل حرارت و جرم تأثیر می‌گذارد.
اگر شرایط Airflow تغییر کند، زمان تماس مؤثر هوا با سطح کویل و عملکرد انتقال حرارت نیز تغییر خواهد کرد.
به همین دلیل Bypass Factor یک عدد کاملاً ثابت و مستقل از شرایط کار نیست و عملکرد کویل باید در شرایط واقعی یا طراحی بررسی شود.
تعداد Rowهای کویل چه ارتباطی با Bypass Factor دارد؟
به‌طور کلی افزایش عمق مؤثر کویل و فراهم شدن سطح مناسب انتقال حرارت میتواند باعث شود شرایط هوای خروجی بیشتر به شرایط مؤثر سطح کویل نزدیک شود.
اما نمی‌توان فقط با دانستن تعداد Rowها، Bypass Factor دقیق را تعیین کرد.
Face Velocity، هندسه فین و تیوب، شرایط سیال، سطح کویل و وضعیت هوای ورودی نیز مؤثر هستند.
ADP چه تفاوتی با Dew Point هوای ورودی دارد؟
| پارامتر | مفهوم |
|---|---|
| Air Dew Point | دمایی که یک نمونه هوای مرطوب در صورت سرد شدن در رطوبت ثابت به حالت اشباع می‌رسد. |
| Apparatus Dew Point | نقطه اشباع مؤثری که از امتداد خط فرآیند کویل روی نمودار سایکرومتریک به دست می‌آید و برای تحلیل عملکرد کویل استفاده میشود. |
بنابراین این دو اصطلاح نباید با یکدیگر اشتباه گرفته شوند.
ADP چه تفاوتی با Leaving Air Temperature دارد؟
دمای Leaving Air همان دمای واقعی هوایی است که از کویل خارج میشود.
اما ADP نقطه‌ای روی منحنی اشباع است که خط فرآیند کویل به سمت آن امتداد پیدا میکند.
در یک کویل واقعی دارای Bypass Factor بزرگ‌تر از صفر، معمولاً:
این رابطه برای فرآیند معمول Cooling and Dehumidification بیان شده و نباید بدون توجه به شرایط واقعی سیستم به تمام فرآیندهای هوا تعمیم داده شود.
ADP چگونه عملکرد کویل سرمایشی را نشان میدهد؟
ADP به‌تنهایی یک امتیاز یا شاخص کامل برای خوب یا بد بودن کویل نیست.
اما در کنار شرایط هوای ورودی و خروجی، Airflow و Bypass Factor اطلاعات بسیار مهمی درباره رفتار کویل ارائه میدهد.
با این پارامترها میتوان بررسی کرد:
- کویل تا چه اندازه هوا را سرد میکند.
- فرآیند تا چه حد به شرایط مؤثر سطح کویل نزدیک شده است.
- کویل چه مقدار پتانسیل رطوبتگیری دارد.
- Bypass Factor در شرایط موردنظر چقدر است.
- Leaving Air Condition با شرایط طراحی تطابق دارد یا خیر.
- آیا انتخاب کویل برای بار Sensible و Latent مناسب است یا خیر.
آیا ADP پایین به معنی راندمان بالاتر کویل است؟
نه لزوماً.
ADP پایینتر میتواند نشان‌دهنده شرایط مؤثر سردتری باشد و برای رطوبتگیری بیشتر لازم باشد، اما به‌تنهایی نشان‌دهنده راندمان انرژی یا کیفیت کلی کویل نیست.
برای ارزیابی کامل باید ظرفیت Total و Sensible، افت فشار هوا، دمای سیال، دبی سیال، Airflow، توان فن، شرایط Leaving Air و مصرف انرژی کل سیستم نیز بررسی شوند.
چگونه ADP یک کویل موجود را بررسی کنیم؟
- دمای Dry-Bulb هوای ورودی را اندازه‌گیری کنید.
- رطوبت نسبی یا Wet-Bulb هوای ورودی را اندازه‌گیری کنید.
- همین پارامترها را در خروجی کویل اندازه‌گیری کنید.
- نقاط Entering و Leaving Air را روی نمودار سایکرومتریک مشخص کنید.
- خط اتصال دو نقطه را به سمت Saturation Curve امتداد دهید.
- دمای محل تقاطع را به‌عنوان ADP تقریبی فرآیند تعیین کنید.
- در صورت نیاز Bypass Factor را محاسبه کنید.
- نتیجه را با اطلاعات طراحی یا Selection کویل مقایسه کنید.
اندازه‌گیری دما و رطوبت باید در نقاطی انجام شود که نمونه هوا نماینده کل جریان باشد. Stratification، نشتی هوا یا توزیع نامناسب جریان میتواند نتیجه محاسبه ADP را منحرف کند.
اشتباهات رایج درباره ADP
- برابر دانستن ADP با دمای واقعی تمام سطح کویل
- برابر دانستن ADP با Leaving Air Temperature
- اشتباه گرفتن ADP با Dew Point هوای ورودی
- در نظر گرفتن Bypass Factor به‌عنوان یک مقدار ثابت در تمام شرایط کاری
- نتیجه‌گیری درباره کیفیت کویل فقط از روی ADP
- نادیده گرفتن Airflow هنگام تحلیل عملکرد کویل
- استفاده از داده‌های دما و رطوبت غیر دقیق روی نمودار سایکرومتریک
سوالات متداول درباره ADP
ADP در HVAC چیست؟
ADP یا Apparatus Dew Point یک شرایط اشباع مؤثر برای تحلیل فرآیند سرمایش و رطوبتگیری کویل است که از امتداد خط بین شرایط هوای ورودی و خروجی تا منحنی اشباع نمودار سایکرومتریک تعیین میشود.
آیا ADP همان دمای سطح کویل است؟
نه دقیقاً. ADP را میتوان دمای مؤثر سطح کویل در مدل سایکرومتریک در نظر گرفت، اما دمای واقعی سطح کویل در نقاط مختلف میتواند متفاوت باشد.
ADP را چگونه پیدا میکنیم؟
شرایط هوای ورودی و خروجی کویل روی نمودار سایکرومتریک مشخص میشوند و خط بین آنها تا منحنی اشباع امتداد داده میشود. نقطه تقاطع، ADP را نشان میدهد.
Bypass Factor چه ارتباطی با ADP دارد؟
Bypass Factor میزان فاصله شرایط هوای خروجی از ADP نسبت به شرایط هوای ورودی را بیان میکند و برای تحلیل میزان نزدیک شدن هوا به شرایط مؤثر کویل استفاده میشود.
Bypass Factor کمتر بهتر است؟
BF کمتر یعنی هوای خروجی در آن شرایط کاری به شرایط ADP نزدیکتر شده است، اما مناسب بودن کویل باید با توجه به ظرفیت، افت فشار، Airflow، بار Sensible و Latent و سایر شرایط طراحی ارزیابی شود.
آیا ADP پایینتر همیشه بهتر است؟
خیر. ADP باید متناسب با دما و رطوبت موردنیاز، بار ساختمان و طراحی سیستم انتخاب شود. ADP بیش از حد پایین میتواند هزینه انرژی و نیاز به Reheat را افزایش دهد.
ADP چه ارتباطی با رطوبتگیری دارد؟
ADP شرایط اشباع مؤثر فرآیند کویل را نشان میدهد و در کنار Bypass Factor و شرایط هوای ورودی برای تحلیل توانایی کویل در کاهش Humidity Ratio و رطوبتگیری استفاده میشود.
آیا ADP فقط برای کویل آب سرد استفاده میشود؟
خیر. مفهوم ADP برای تحلیل سایکرومتریک کویلهای سرمایشی و رطوبتگیر، از جمله کویلهای آب سرد و DX، قابل استفاده است؛ البته مدل و شرایط واقعی هر کویل باید در نظر گرفته شود.
جمع‌بندی
Apparatus Dew Point یا ADP یکی از مفاهیم مهم در تحلیل سایکرومتریک کویل سرمایشی است. این نقطه با امتداد خط فرآیند بین هوای ورودی و خروجی کویل تا منحنی اشباع تعیین میشود.
ADP در کنار Bypass Factor نشان میدهد هوای خروجی تا چه اندازه به شرایط مؤثر سطح کویل نزدیک شده و به مهندس کمک میکند فرآیند سرمایش و رطوبتگیری را بهتر تحلیل کند.
ADP + Bypass Factor + Airflow + Entering/Leaving Conditions = تحلیل صحیح‌تر عملکرد کویل
با این حال ADP به‌تنهایی معیار راندمان یا کیفیت کویل نیست و باید همراه با Airflow، ظرفیت Sensible و Latent، شرایط سیال سرمایشی، افت فشار و شرایط طراحی سیستم بررسی شود.
