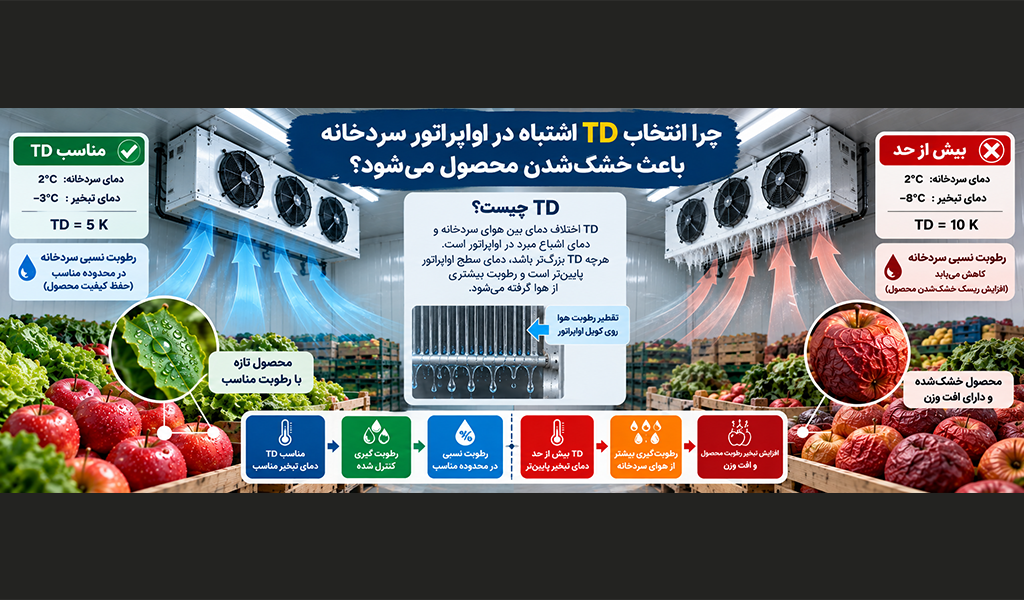

چرا انتخاب TD اشتباه در اواپراتور سردخانه باعث خشکشدن محصول میشود؟
چرا انتخاب TD اشتباه در اواپراتور سردخانه باعث خشکشدن محصول میشود؟
بررسی رابطه TD اواپراتور، دمای تبخیر، رطوبت نسبی سردخانه و افت وزن محصولات
یکی از اشتباهات رایج در طراحی سردخانه این است که اواپراتور فقط بر اساس ظرفیت سرمایشی انتخاب شود. در حالی که برای سردخانه‌های نگهداری میوه، سبزیجات، گوشت، گل و سایر محصولات حساس، نحوه انتخاب اواپراتور میتواند مستقیماً روی رطوبت نسبی فضای سردخانه و میزان افت وزن محصول اثر بگذارد.
یکی از مهم‌ترین پارامترها در این انتخاب، Temperature Difference یا TD بین هوای سردخانه و دمای اشباع مبرد در اواپراتور است.
اگر TD بیش از حد بزرگ انتخاب شود، اواپراتور در دمای پایین‌تری کار میکند و معمولاً رطوبت بیشتری از هوای سردخانه می‌گیرد. کاهش رطوبت هوا نیز میتواند اختلاف فشار بخار بین محصول و محیط را افزایش داده و باعث خروج سریع‌تر رطوبت از محصول شود.
برای بسیاری از محصولات تازه و بدون بستهبندی، انتخاب اواپراتور فقط مسئله تأمین ظرفیت نیست؛ باید TD مناسب برای حفظ رطوبت نسبی موردنیاز محصول نیز در نظر گرفته شود.
TD اواپراتور سردخانه چیست؟
در این بحث منظور از TD اختلاف بین دمای هوای سردخانه و دمای اشباع مبرد داخل اواپراتور است.
برای مثال اگر دمای سردخانه:
+2°C
و دمای تبخیر مبرد:
−4°C
باشد:
در اختلاف دما، مقدار عددی Kelvin و درجه سلسیوس یکسان است؛ بنابراین میتوان گفت TD این مثال حدود 6 K یا 6°C اختلاف دما است.
TD چه ارتباطی با ظرفیت اواپراتور دارد؟
انتقال حرارت در اواپراتور به اختلاف دمای بین هوای سردخانه و سطح سرد کویل وابسته است. به‌صورت ساده، با افزایش اختلاف دما، ظرفیت قابل انتقال یک کویل مشخص نیز افزایش پیدا میکند.
به همین دلیل ممکن است یک اواپراتور کوچکتر در TD بزرگتر بتواند ظرفیت سرمایشی موردنیاز پروژه را تأمین کند.
اما اینجا یک نکته بسیار مهم وجود دارد:
ممکن است اواپراتور از نظر kW کاملاً پاسخگوی بار سردخانه باشد، اما TD آن برای رطوبت موردنیاز محصول مناسب نباشد.
چرا TD زیاد میتواند رطوبت سردخانه را کاهش دهد؟
هرچه دمای تبخیر پایینتر باشد، سطح مؤثر اواپراتور نیز معمولاً سردتر خواهد بود.
وقتی هوای مرطوب سردخانه از روی سطحی عبور کند که دمای آن پایینتر از نقطه شبنم هوا است، بخشی از بخار آب موجود در هوا روی کویل تقطیر میشود.
در سردخانه‌های زیر صفر این رطوبت میتواند به شکل برفک یا یخ روی کویل تشکیل شود.
در نتیجه اواپراتور علاوه بر خارج کردن گرمای محسوس از فضای سردخانه، میتواند مقداری از رطوبت موجود در هوا را نیز از آن خارج کند.
این یک روند کلی طراحی است و مقدار واقعی رطوبت سردخانه به عوامل دیگری مانند نفوذ هوا، بار محصول، زمان کار سیستم، بستهبندی، Airflow و شرایط بهره‌برداری نیز وابسته است.
کاهش RH چگونه باعث خشکشدن محصول میشود؟
بسیاری از محصولات غذایی حاوی مقدار زیادی آب هستند. در میوه، سبزیجات، گوشت و محصولات تازه، سطح محصول دائماً با هوای اطراف در تبادل رطوبتی قرار دارد.
اگر هوای سردخانه بیش از حد خشک شود، اختلاف فشار بخار آب بین محصول و هوای محیط افزایش پیدا میکند.
در چنین شرایطی آب بیشتری از محصول به هوای سردخانه منتقل میشود.
سپس بخشی از این رطوبت توسط اواپراتور از هوا خارج میشود و این چرخه ادامه پیدا میکند:
نتیجه میتواند افت وزن، Shrinkage، پژمردگی، چروک‌شدن سطح یا کاهش کیفیت محصول باشد.
یک مثال ساده؛ دو اواپراتور با ظرفیت مشابه
فرض کنیم دمای موردنیاز یک سردخانه نگهداری محصول تازه برابر:
+2°C
باشد.
| پارامتر | حالت A | حالت B |
|---|---|---|
| دمای سردخانه | +2°C | +2°C |
| دمای تبخیر | −3°C | −8°C |
| TD | 5 K | 10 K |
| گرایش به رطوبتگیری | کمتر | بیشتر |
اگر سایر شرایط مشابه باشند، حالت B معمولاً شرایط خشک‌تری ایجاد میکند و برای محصولی که نیازمند RH بالا است میتواند انتخاب نامناسب‌تری باشد.
اعداد این مثال صرفاً آموزشی هستند؛ TD مناسب باید بر اساس نوع محصول و اطلاعات طراحی تجهیزات تعیین شود.
رابطه TD و رطوبت نسبی سردخانه
به‌طور کلی برای سردخانه‌های بالای صفر، هرچه رطوبت نسبی موردنیاز بیشتر باشد، معمولاً TD طراحی کوچکتری انتخاب میشود.
به همین دلیل سردخانه محصولات تازه، سبزیجات و گل معمولاً به کویل‌هایی با سطح بیشتر و TD کوچکتر نیاز دارند.
در مقابل، در کاربردهایی که RH پایینتر قابل قبول است میتوان از TD بزرگ‌تری استفاده کرد.
بین TD و RH یک رابطه طراحی وجود دارد، اما RH را نمی‌توان فقط از روی TD با دقت کامل پیش‌بینی کرد. نفوذ هوا، میزان محصول، بستهبندی، زمان کار کمپرسور، Airflow، بازشدن درب و بسیاری عوامل دیگر نیز مؤثرند.
TD مناسب برای RH بالا چقدر است؟
هیچ TD واحدی برای تمام سردخانه‌ها وجود ندارد، اما جداول انتخاب سازندگان می‌توانند نقطه شروع مناسبی باشند.
به‌عنوان نمونه، در راهنمای طراحی Copeland برای فضاهای حدود 25°F تا 45°F، برای RH حدود 90 درصد TD حدود 8 تا 12°F و برای RH حدود 80 درصد TD حدود 12 تا 16°F پیشنهاد شده است.
Heatcraft نیز برای Forced-Air Unit Coolerها، محصولات نیازمند رطوبت بالا مانند سبزیجات، محصولات تازه و گل را در محدوده تقریبی 7 تا 9°F TD و حدود 90 درصد RH دسته‌بندی میکند.
| TD تقریبی | RH تقریبی | نمونه کاربرد |
|---|---|---|
| 7–9°F حدود 4–5 K |
حدود 90% | سبزیجات، محصولات تازه، گل و کاربردهای High Humidity |
| 10–12°F حدود 5.5–6.7 K |
حدود 80–85% | General Storage و برخی محصولات بسته‌بندی‌شده |
| 12–16°F حدود 6.7–8.9 K |
حدود 65–80% | کاربردهایی با نیاز رطوبتی متوسط‌تر |
این جدول قانون عمومی طراحی نیست و برای انتخاب نهایی باید نوع محصول، دمای نگهداری، بار سردخانه و کاتالوگ سازنده بررسی شود.
چرا اواپراتور بزرگتر میتواند برای محصول بهتر باشد؟
برای تأمین یک ظرفیت مشخص در TD کوچکتر، معمولاً به سطح انتقال حرارت بیشتری نیاز داریم.
بنابراین در یک سردخانه High-Humidity ممکن است اواپراتور بزرگ‌تری انتخاب شود تا بتواند بار سرمایشی را با اختلاف دمای کمتر تأمین کند.
این موضوع یکی از دلایلی است که کویل‌های مخصوص نگهداری محصول تازه معمولاً سطح انتقال حرارت مناسبی دارند.
Heatcraft نیز در تجهیزات مخصوص کاربردهای High-Humidity به ترکیب سطح کویل زیاد و Close TD برای کمک به کاهش Shrinkage و خشکشدن محصول اشاره میکند.
آیا فقط TD باعث خشکشدن محصول میشود؟
خیر. این نکته بسیار مهم است.
TD یکی از عوامل مهم است، اما خشکشدن محصول میتواند تحت تأثیر عوامل متعدد دیگری نیز باشد:
- سرعت زیاد هوا روی محصول
- جهت نامناسب پرتاب هوای اواپراتور
- RH پایین سردخانه
- نفوذ هوای خشک از بیرون
- باز ماندن زیاد درب سردخانه
- بستهبندی نامناسب محصول
- زمان طولانی نگهداری
- دمای نامناسب محصول
- Defrost نامناسب
- چیدمان نامناسب محصول در مقابل اواپراتور
- کنترل ظرفیت نامناسب سیستم
سرعت هوا چه تأثیری بر افت وزن محصول دارد؟
حتی اگر TD مناسب انتخاب شده باشد، سرعت زیاد هوا روی سطح محصول میتواند انتقال جرم را افزایش دهد.
به همین دلیل در سردخانه‌هایی مانند نگهداری گل، میوه و برخی محصولات تازه، فقط حفظ RH کافی نیست و Air Velocity نیز اهمیت دارد.
برخی اواپراتورهای مخصوص این کاربردها با سرعت هوای پایین طراحی می‌شوند تا به حفظ رطوبت و کاهش افت وزن محصول کمک کنند.
TD خیلی کوچک هم همیشه بهترین انتخاب نیست
همان‌طور که TD بزرگ میتواند برای محصول حساس مشکل ایجاد کند، انتخاب TD بیش از حد کوچک نیز بدون محاسبه صحیح منطقی نیست.
TD کوچکتر معمولاً به سطح کویل بیشتر نیاز دارد و میتواند ابعاد و قیمت اواپراتور را افزایش دهد.
همچنین انتخاب باید با ظرفیت کمپرسور، دمای تبخیر، افت فشار خط مکش، شرایط Defrost و کنترل ظرفیت سیستم هماهنگ باشد.
انتخاب کوچک‌ترین یا بزرگ‌ترین TD نیست؛ هدف، انتخاب TD مناسب برای نوع محصول + RH موردنیاز + ظرفیت سرمایشی + شرایط واقعی سیستم است.
چطور بفهمیم TD اواپراتور سردخانه نامناسب است؟
وجود یک علامت به‌تنهایی اثبات‌کننده TD نامناسب نیست، اما ترکیبی از علائم زیر میتواند نیاز به بررسی طراحی را نشان دهد:
- افت وزن غیرعادی محصول
- پژمردگی میوه و سبزیجات
- خشکشدن سطح گوشت یا مواد غذایی
- RH پایینتر از محدوده موردنیاز محصول
- برفک یا تقطیر زیاد روی اواپراتور
- دمای تبخیر بسیار پایین نسبت به دمای اتاق
- اواپراتور کوچک با TD طراحی زیاد
- سرعت زیاد هوا روی محصول
روش صحیح بررسی TD در سردخانه موجود
- دمای واقعی هوای سردخانه را ثبت کنید.
- فشار مکش را در شرایط پایدار اندازه‌گیری کنید.
- فشار را بر اساس مبرد به Saturated Evaporating Temperature تبدیل کنید.
- اثر افت فشار خط مکش را در صورت نیاز در نظر بگیرید.
- TD واقعی را محاسبه کنید.
- RH سردخانه را با دیتالاگر مناسب ثبت کنید.
- نوع محصول و RH توصیه‌شده برای آن را بررسی کنید.
- Air Velocity و جهت پرتاب هوا روی محصول را بررسی کنید.
- ظرفیت واقعی اواپراتور و کمپرسور را با شرایط کاری مقایسه کنید.
یک اشتباه رایج در انتخاب اواپراتور
فرض کنید بار سردخانه 20 kW است.
دو اواپراتور مختلف ممکن است هر دو بتوانند در شرایط متفاوت 20 kW ظرفیت ایجاد کنند.
اما اگر یکی از آن‌ها این ظرفیت را با TD پایینتر و سطح کویل بیشتر و دیگری با TD بسیار بالاتر تأمین کند، رفتار رطوبتی آن‌ها الزاماً یکسان نخواهد بود.
بنابراین انتخاب صرفاً بر اساس عبارت:
کافی نیست.
باید مشخص شود این ظرفیت در چه TD، چه SST، چه Airflow و برای چه کاربردی اعلام شده است.
چک‌لیست انتخاب اواپراتور برای جلوگیری از خشکشدن محصول
- نوع دقیق محصول مشخص شود.
- دمای مناسب نگهداری محصول مشخص شود.
- RH موردنیاز محصول مشخص شود.
- بار سرمایشی واقعی محاسبه شود.
- TD متناسب با RH موردنیاز انتخاب شود.
- اواپراتور در همان TD از کاتالوگ انتخاب شود.
- Airflow و Air Velocity بررسی شود.
- پرتاب مستقیم هوا روی محصول کنترل شود.
- کنترل ظرفیت در بار جزئی در نظر گرفته شود.
- Defrost متناسب با کاربرد طراحی شود.
- نفوذ هوا و وضعیت درب‌ها بررسی شود.
سؤالات متداول درباره TD اواپراتور سردخانه
TD اواپراتور سردخانه چیست؟
TD در این کاربرد اختلاف بین دمای هوای سردخانه و دمای اشباع مبرد در اواپراتور است و یکی از پارامترهای مهم در انتخاب ظرفیت و شرایط رطوبتی سردخانه محسوب میشود.
چرا TD زیاد باعث خشکشدن محصول میشود؟
TD زیاد معمولاً به معنی کارکرد اواپراتور در دمای پایینتر نسبت به هوای اتاق است. این شرایط میتواند رطوبتگیری کویل را افزایش داده، RH سردخانه را کاهش دهد و در محصولات حساس، انتقال رطوبت از محصول به هوا و افت وزن را افزایش دهد.
آیا TD بزرگ همیشه باعث خشکشدن محصول میشود؟
خیر. میزان خشکشدن به نوع محصول، بستهبندی، RH، سرعت هوا، زمان نگهداری، نفوذ هوا و عوامل دیگر نیز وابسته است. TD یکی از عوامل مهم طراحی است، نه تنها عامل.
برای سردخانه میوه و سبزی TD کوچکتر بهتر است؟
محصولات تازه معمولاً به RH بالاتری نیاز دارند و در بسیاری از کاربردها از TD کوچکتر استفاده میشود، اما مقدار دقیق باید بر اساس محصول، دمای نگهداری و اطلاعات سازنده تجهیزات انتخاب شود.
آیا اواپراتور بزرگتر رطوبت سردخانه را بهتر حفظ میکند؟
اواپراتوری با سطح انتقال حرارت بیشتر میتواند ظرفیت موردنیاز را در TD کوچکتری تأمین کند و این موضوع در کاربردهای High-Humidity میتواند به حفظ بهتر رطوبت کمک کند؛ اما عملکرد نهایی به طراحی کل سیستم وابسته است.
آیا سرعت فن اواپراتور روی خشکشدن محصول اثر دارد؟
بله. سرعت زیاد هوا روی سطح محصول میتواند انتقال رطوبت را افزایش دهد. به همین دلیل Air Velocity و محل قرارگیری محصول نسبت به جریان هوای اواپراتور نیز باید بررسی شود.
آیا از روی RH میتوان TD مناسب را انتخاب کرد؟
جداول طراحی سازندگان ارتباط تقریبی بین TD و RH را ارائه میکنند، اما برای انتخاب نهایی باید نوع محصول، بار، دمای اتاق، Airflow و مشخصات اواپراتور نیز در نظر گرفته شود.
آیا TD همان اختلاف دمای ورود و خروج هوا از اواپراتور است؟
خیر. در این مقاله TD به اختلاف بین دمای هوای سردخانه و دمای اشباع مبرد در اواپراتور اشاره دارد و نباید با اختلاف دمای هوای ورودی و خروجی کویل اشتباه گرفته شود.
جمع‌بندی
انتخاب اواپراتور سردخانه فقط بر اساس ظرفیت سرمایشی میتواند اشتباه باشد. TD اواپراتور با شرایط رطوبتی فضای سردخانه ارتباط مهمی دارد.
در بسیاری از کاربردهای نگهداری محصولات تازه و بدون بستهبندی، TD بیش از حد بزرگ میتواند رطوبتگیری اواپراتور را افزایش دهد و به کاهش RH سردخانه کمک کند. هوای خشک‌تر نیز میتواند خروج رطوبت از محصول را افزایش داده و باعث افت وزن، Shrinkage، پژمردگی و کاهش کیفیت شود.
بنابراین در طراحی حرفه‌ای باید نوع محصول، دمای نگهداری، RH موردنیاز، TD، ظرفیت اواپراتور، Airflow و شرایط واقعی بهره‌برداری هم‌زمان بررسی شوند.
