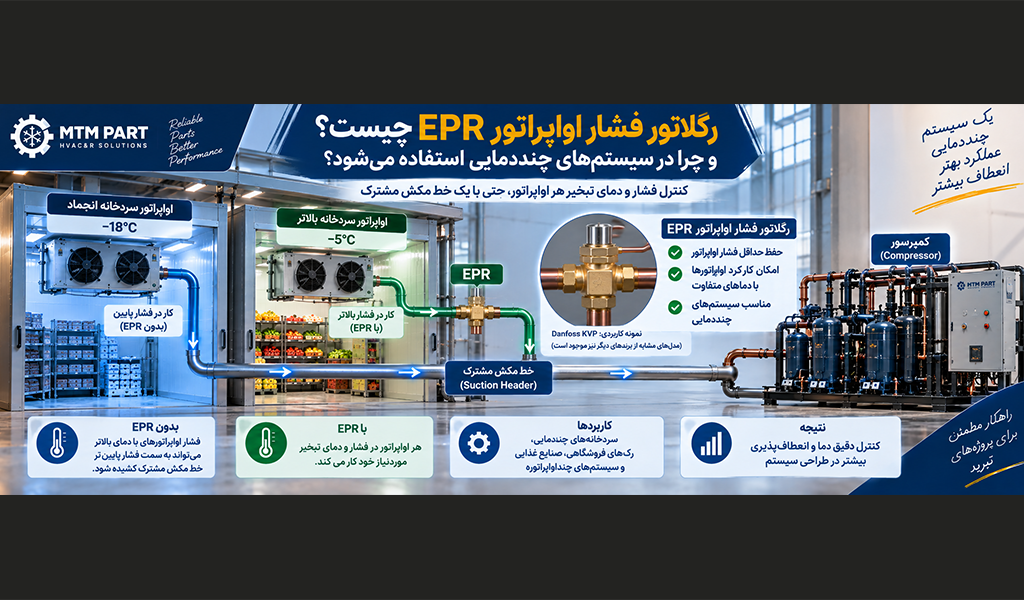

رگلاتور فشار اواپراتور EPR چیست و چرا در سیستم‌های چنددمایی استفاده می‌شود؟
رگلاتور فشار اواپراتور EPR چیست و چرا در سیستم‌های چنددمایی استفاده می‌شود؟
بررسی عملکرد Evaporator Pressure Regulator، محل نصب EPR و نقش آن در کنترل فشار و دمای تبخیر اواپراتورهای مختلف
در بسیاری از سیستم‌های تبرید تجاری و صنعتی، چند اواپراتور به یک کمپرسور یا یک Suction Header مشترک متصل هستند. مشکل زمانی ایجاد می‌شود که همه این اواپراتورها قرار نباشد در یک دمای یکسان کار کنند.
برای مثال ممکن است یک اواپراتور برای نگهداری محصول در دمای بالاتر و اواپراتور دیگری برای یک فضای سردتر طراحی شده باشد. هرکدام از این اواپراتورها به فشار تبخیر متفاوتی نیاز دارند، در حالی که در نهایت بخار مبرد هر دو وارد یک خط مکش مشترک می‌شود.
یکی از تجهیزاتی که این امکان را فراهم می‌کند Evaporator Pressure Regulator یا EPR است.
EPR یک رگلاتور فشار است که معمولاً بعد از اواپراتور و در خط مکش نصب می‌شود و اجازه نمی‌دهد فشار اواپراتور از مقدار تنظیم‌شده پایین‌تر برود. به این ترتیب یک اواپراتور می‌تواند در فشار و دمای تبخیر بالاتری نسبت به فشار خط مکش مشترک کار کند.
EPR چیست؟
EPR مخفف:
رگلاتور فشار اواپراتور
وظیفه اصلی EPR کنترل فشار اواپراتور در سمت ورودی شیر است.
وقتی فشار اواپراتور تمایل دارد از مقدار تنظیم‌شده پایین‌تر برود، EPR مسیر خروج بخار مبرد را محدود می‌کند. این محدود شدن جریان باعث می‌شود فشار داخل اواپراتور در سطح موردنظر حفظ شود.
با افزایش بار اواپراتور و بالا رفتن فشار ورودی شیر، EPR بیشتر باز می‌شود تا ظرفیت عبور مبرد متناسب با بار افزایش پیدا کند.
EPR در کجای سیستم نصب می‌شود؟
رگلاتور EPR در خط مکش و بعد از اواپراتور نصب می‌شود.
در این موقعیت، EPR می‌تواند فشار بالادست خود یعنی فشار اواپراتور را کنترل کند، در حالی که فشار پایین‌دست آن می‌تواند کمتر باشد.
EPR را نباید با CPR یا Crankcase Pressure Regulator اشتباه گرفت. EPR برای کنترل فشار اواپراتور استفاده می‌شود، در حالی که CPR وظیفه متفاوتی دارد و معمولاً برای محدود کردن فشار مکش ورودی کمپرسور به‌منظور حفاظت از کمپرسور به‌کار می‌رود.
EPR چگونه فشار اواپراتور را کنترل می‌کند؟
فرض کنید EPR برای یک فشار مشخص تنظیم شده است.
اگر بار سرمایشی کاهش پیدا کند، میزان تبخیر مبرد نیز کاهش یافته و فشار اواپراتور تمایل به افت پیدا می‌کند.
در این شرایط EPR شروع به محدود کردن مسیر خروج بخار می‌کند.
↓
تمایل فشار اواپراتور به کاهش
↓
EPR بسته‌تر می‌شود
↓
خروج بخار محدود می‌شود
↓
فشار اواپراتور حفظ می‌شود
برعکس، اگر بار اواپراتور افزایش پیدا کند و فشار بالادست EPR بالاتر برود، شیر بیشتر باز می‌شود تا بخار بیشتری از اواپراتور خارج شود.
چرا کنترل فشار اواپراتور یعنی کنترل دمای تبخیر؟
فشار اشباع مبرد و دمای اشباع آن مستقیماً با یکدیگر مرتبط هستند.
بنابراین اگر EPR بتواند فشار تبخیر را در محدوده مشخصی حفظ کند، دمای اشباع مبرد در اواپراتور نیز در محدوده متناظر با آن فشار حفظ می‌شود.
به همین دلیل EPR در عمل وسیله‌ای برای کنترل حداقل فشار و در نتیجه حداقل دمای تبخیر اواپراتور است.
چرا EPR در سیستم‌های چنددمایی اهمیت دارد؟
فرض کنید یک سیستم دارای دو اواپراتور باشد:
| اواپراتور | دمای تبخیر موردنیاز |
|---|---|
| A | −5°C |
| B | −15°C |
این اعداد صرفاً یک مثال آموزشی هستند.
اواپراتور B برای رسیدن به دمای تبخیر پایین‌تر باید در فشار پایین‌تری کار کند. بنابراین Suction Header و کمپرسور باید بتوانند فشار لازم برای اواپراتور سردتر را فراهم کنند.
اما اگر اواپراتور A مستقیماً به همان خط مکش متصل شود، فشار آن نیز می‌تواند به سمت فشار پایین‌تر خط مکش کشیده شود.
اینجاست که EPR وارد عمل می‌شود.
اواپراتور B: می‌تواند در فشار پایین‌تر موردنیاز سیستم کار کند.
نتیجه: دو دمای تبخیر متفاوت با یک Suction Header مشترک قابل دستیابی می‌شود.
یک مثال ساده از سیستم چنددمایی
فرض کنید فشار خط مکش مشترک متناظر با دمای تبخیر حدود −15°C باشد.
اما یک اواپراتور دیگر باید تقریباً در −5°C تبخیر کند.
اگر این اواپراتور بدون EPR مستقیماً به خط مکش مشترک متصل شود، فشار پایین Suction Header می‌تواند فشار اواپراتور را نیز کاهش دهد.
EPR در خروجی اواپراتور گرم‌تر نصب می‌شود و با ایجاد محدودیت کنترل‌شده، فشار بالادست خود را در فشار متناظر با دمای تبخیر موردنظر حفظ می‌کند.
اعداد بالا مثال آموزشی هستند. فشار تنظیم EPR باید بر اساس نوع مبرد، دمای تبخیر طراحی، ظرفیت اواپراتور، افت فشار و اطلاعات سازنده تعیین شود.
آیا سردترین اواپراتور هم همیشه به EPR نیاز دارد؟
خیر.
اگر فشار خط مکش مشترک دقیقاً متناسب با فشار موردنیاز سردترین اواپراتور باشد، معمولاً برای ایجاد همان فشار نیازی به EPR روی آن شاخه وجود ندارد.
EPR بیشتر روی اواپراتورهایی لازم می‌شود که باید در فشار تبخیر بالاتری نسبت به Suction Header کار کنند.
البته طراحی واقعی سیستم، روش کنترل، دیفراست و معماری رک تبرید می‌تواند باعث شود رگلاتور یا کنترل‌کننده روی شاخه‌های بیشتری نصب شود.
EPR چه تفاوتی با شیر انبساط TXV دارد؟
| ویژگی | EPR | TXV |
|---|---|---|
| محل معمول نصب | خروجی اواپراتور / خط مکش | ورودی اواپراتور |
| پارامتر اصلی کنترل | فشار اواپراتور | Superheat |
| وظیفه اصلی | حفظ حداقل فشار تبخیر | کنترل تغذیه مبرد به اواپراتور |
بنابراین EPR جای TXV را نمی‌گیرد. این دو شیر وظایف متفاوتی دارند و می‌توانند هم‌زمان در یک مدار استفاده شوند.
EPR چه تفاوتی با CPR دارد؟
این دو رگلاتور به دلیل قرار گرفتن در سمت مکش گاهی با یکدیگر اشتباه گرفته می‌شوند.
| EPR | CPR |
|---|---|
| فشار اواپراتور را از افت بیش از حد محافظت می‌کند | فشار ورودی کمپرسور را از افزایش بیش از حد محدود می‌کند |
| به فشار بالادست توجه دارد | برای حفاظت سمت کمپرسور به فشار پایین‌دست مرتبط است |
| Evaporator Pressure Regulator | Crankcase Pressure Regulator |
شیر KVP دانفوس چه ارتباطی با EPR دارد؟
Danfoss KVP یکی از نمونه‌های شناخته‌شده رگلاتور فشار اواپراتور است.
KVP در خط مکش بعد از اواپراتور نصب می‌شود و با Throttling جریان بخار، فشار تبخیر را در مقدار تنظیم‌شده کنترل می‌کند.
از KVP می‌توان برای حفظ فشار تبخیر، جلوگیری از پایین رفتن بیش از حد فشار اواپراتور و ایجاد فشارهای تبخیر متفاوت بین دو یا چند اواپراتور متصل به یک کمپرسور استفاده کرد.
EPR چگونه تنظیم می‌شود؟
Set Point رگلاتور باید بر اساس فشار اشباع متناظر با دمای تبخیر موردنظر و مشخصات همان شیر تنظیم شود.
برای تنظیم دقیق، فشار اواپراتور باید در شرایط کاری پایدار اندازه‌گیری شود.
در روش عیب‌یابی حرفه‌ای، اندازه‌گیری فشار در دو سمت EPR نیز اطلاعات مهمی در اختیار تکنسین قرار می‌دهد:
- فشار اواپراتور در بالادست EPR
- فشار Suction Header در پایین‌دست EPR
- اختلاف فشار دو طرف شیر
- دمای اشباع متناظر با فشار اواپراتور
- Superheat خروجی اواپراتور
اگر EPR بیش از حد بسته باشد چه اتفاقی می‌افتد؟
اگر تنظیم شیر بیش از مقدار موردنیاز باشد یا شیر بیش از حد محدود کند، فشار اواپراتور می‌تواند بالاتر از مقدار طراحی باقی بماند.
در نتیجه دمای تبخیر نیز افزایش پیدا کرده و ظرفیت سرمایشی اواپراتور در شرایط موردنظر می‌تواند کاهش یابد.
همچنین افت فشار غیرضروری روی شیر به معنی افزایش اختلاف بین فشار اواپراتور و فشار مکش کمپرسور است که باید در طراحی و انتخاب شیر در نظر گرفته شود.
اگر EPR بیش از حد باز باشد چه اتفاقی می‌افتد؟
اگر شیر نتواند فشار موردنظر را نگه دارد، فشار اواپراتور می‌تواند به سمت فشار پایین‌تر Suction Header کاهش پیدا کند.
در نتیجه دمای تبخیر کمتر از مقدار طراحی می‌شود.
این وضعیت بسته به کاربرد می‌تواند باعث مشکلاتی مانند:
- کاهش بیش از حد دمای سطح کویل
- افزایش تشکیل برفک در بعضی کاربردها
- کنترل نامناسب دمای محصول یا فضا
- کاهش رطوبت بیش از حد در کاربردهای حساس
- عملکرد خارج از شرایط طراحی اواپراتور
آیا بزرگ‌تر انتخاب کردن EPR بهتر است؟
خیر.
شیر باید بر اساس ظرفیت، نوع مبرد، فشار تبخیر، فشار خروجی و افت فشار قابل قبول انتخاب شود.
یک EPR بسیار بزرگ ممکن است در بارهای پایین کنترل مناسبی نداشته باشد و باعث نوسان فشار یا Hunting شود.
از طرف دیگر، شیر کوچک نیز می‌تواند افت فشار بیش از حد ایجاد کند و ظرفیت سیستم را محدود کند.
EPR را صرفاً بر اساس سایز لوله انتخاب نکنید. ظرفیت واقعی شیر در شرایط کاری سیستم و اطلاعات Selection سازنده باید بررسی شود.
EPR در چه سیستم‌هایی استفاده می‌شود؟
- سیستم‌های تبرید چنداواپراتوره
- رک‌های تبرید فروشگاهی
- سردخانه‌های چنددمایی
- ویترین‌های فروشگاهی با دماهای متفاوت
- سیستم‌هایی با یک Suction Header مشترک
- برخی چیلرها برای جلوگیری از افت بیش از حد فشار تبخیر و کاهش ریسک یخ‌زدگی اواپراتور
- کاربردهایی که کنترل پایدارتر دمای سطح اواپراتور اهمیت دارد
روش عیب‌یابی EPR
اگر اواپراتور به دمای موردنظر نمی‌رسد یا فشار آن غیرطبیعی است، قبل از تغییر تنظیم EPR موارد زیر بررسی شوند:
- نوع و مقدار مبرد سیستم را مشخص کنید.
- فشار بالادست EPR را اندازه بگیرید.
- فشار پایین‌دست یا Suction Header را اندازه بگیرید.
- دمای اشباع متناظر با فشار اواپراتور را تعیین کنید.
- دمای واقعی خروجی اواپراتور و Superheat را بررسی کنید.
- جهت نصب و جهت جریان روی شیر را کنترل کنید.
- ظرفیت و سایز EPR را با شرایط واقعی سیستم مقایسه کنید.
- عملکرد TXV یا EEV را نیز بررسی کنید.
- وجود گرفتگی، آلودگی یا مشکل مکانیکی در شیر را بررسی کنید.
- فقط بعد از این بررسی‌ها Set Point شیر را تغییر دهید.
بالا یا پایین بودن فشار اواپراتور الزاماً به معنی خرابی EPR نیست. کمبود مبرد، مشکل شیر انبساط، کاهش بار، گرفتگی مسیر، مشکل جریان هوا یا انتخاب نادرست تجهیزات نیز می‌تواند فشار اواپراتور را تغییر دهد.
سوالات متداول درباره EPR
EPR چیست؟
EPR یا Evaporator Pressure Regulator رگلاتوری است که برای کنترل حداقل فشار اواپراتور استفاده می‌شود و معمولاً در خط مکش بعد از اواپراتور نصب می‌شود.
EPR در کجای سیستم نصب می‌شود؟
معمولاً در خروجی اواپراتور و قبل از اتصال شاخه به Suction Header نصب می‌شود.
چرا EPR در سیستم چنددمایی استفاده می‌شود؟
زیرا اجازه می‌دهد اواپراتورهای متصل به یک خط مکش مشترک در فشارها و دماهای تبخیر متفاوت کار کنند.
آیا EPR جای شیر انبساط را می‌گیرد؟
خیر. شیر انبساط تغذیه مبرد و معمولاً Superheat را کنترل می‌کند، در حالی که EPR فشار اواپراتور را کنترل می‌کند.
تفاوت EPR و CPR چیست؟
EPR برای جلوگیری از پایین رفتن بیش از حد فشار اواپراتور استفاده می‌شود، اما CPR برای محدود کردن فشار ورودی کمپرسور و حفاظت از آن در برابر فشار مکش بیش از حد به‌کار می‌رود.
آیا Danfoss KVP یک EPR است؟
بله. سری KVP دانفوس از رگلاتورهای مکانیکی فشار اواپراتور است.
آیا EPR می‌تواند باعث افت ظرفیت شود؟
هر رگلاتور در مسیر مکش مقداری افت فشار ایجاد می‌کند. انتخاب یا تنظیم نادرست EPR می‌تواند افت فشار غیرضروری ایجاد کرده و روی ظرفیت و راندمان سیستم تأثیر بگذارد.
آیا سایز EPR باید با سایز لوله مکش یکسان باشد؟
الزاماً خیر. انتخاب EPR باید بر اساس ظرفیت، مبرد، فشارهای کاری و افت فشار مجاز و مطابق اطلاعات سازنده انجام شود، نه فقط قطر لوله.
جمع‌بندی
EPR یکی از تجهیزات مهم در کنترل فشار اواپراتور است و کاربرد آن در سیستم‌های چنددمایی اهمیت بیشتری پیدا می‌کند.
وقتی چند اواپراتور با دماهای تبخیر متفاوت به یک Suction Header متصل هستند، فشار خط مکش مشترک معمولاً بر اساس پایین‌ترین سطح فشار موردنیاز سیستم تعیین می‌شود.
EPR روی اواپراتورهایی که باید در فشار بالاتری کار کنند، با ایجاد یک محدودیت کنترل‌شده اجازه نمی‌دهد فشار اواپراتور به فشار پایین Suction Header سقوط کند.
کنترل فشار اواپراتور → کنترل دمای تبخیر
با این حال انتخاب سایز، Set Point و افت فشار EPR باید بر اساس شرایط واقعی سیستم و اطلاعات سازنده انجام شود؛ زیرا انتخاب یا تنظیم اشتباه شیر می‌تواند باعث افت ظرفیت، نوسان فشار و عملکرد نامناسب سیستم شود.
