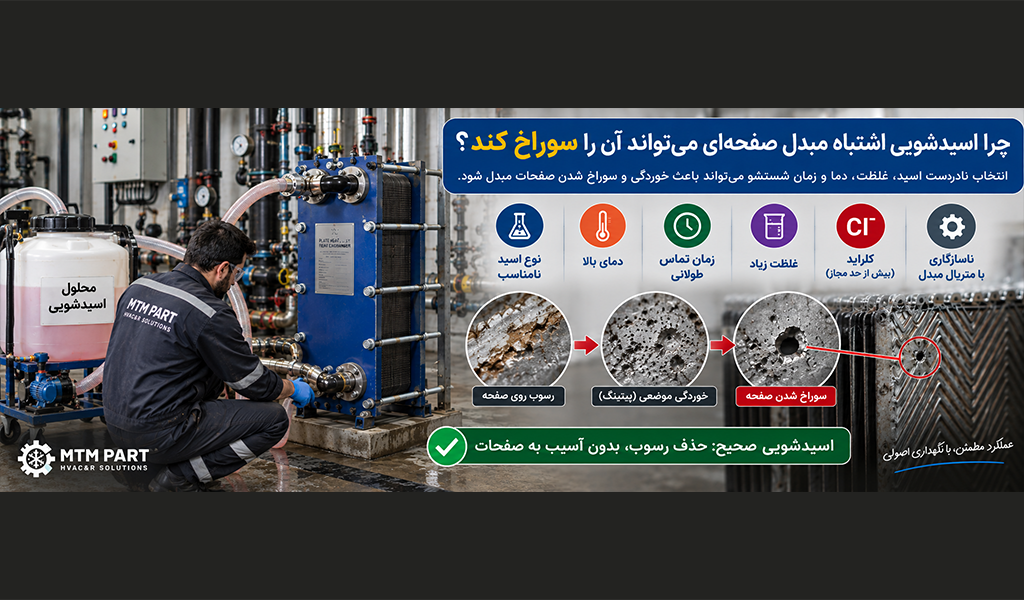

چرا اسیدشویی اشتباه مبدل صفحهای میتواند آن را سوراخ کند؟
چرا اسیدشویی اشتباه مبدل صفحهای میتواند آن را سوراخ کند؟
بررسی مهندسی تأثیر نوع اسید، غلظت، دما و زمان شستشو بر خوردگی و سوراخ شدن صفحات مبدل حرارتی
مبدلهای صفحهای به دلیل راندمان بالای انتقال حرارت، ابعاد کوچک و سطح تبادل حرارتی زیاد، در چیلرها، سردخانهها، سیستمهای تهویه مطبوع و بسیاری از فرایندهای صنعتی استفاده میشوند. اما فاصله کم بین صفحات باعث میشود تشکیل رسوب در کانالهای داخلی بتواند دبی سیال را کاهش دهد و انتقال حرارت را مختل کند.
یکی از روشهای رایج برای حذف این رسوبات، شستشوی شیمیایی یا CIP است. اما اسیدشویی مبدل صفحهای یک عملیات ساده نیست و انتخاب اشتباه ماده شیمیایی میتواند به خود مبدل آسیب بزند.
اسیدشویی زمانی خطرناک میشود که نوع ماده شیمیایی، غلظت، دما یا زمان تماس با جنس صفحات و اجزای مبدل سازگار نباشد. در این شرایط ممکن است خوردگی موضعی ایجاد شده و صفحه نازک مبدل در نهایت سوراخ شود.
چرا مبدل صفحهای رسوب میگیرد؟
در مدارهای آبی، املاح محلول، سختی آب، ذرات معلق، خوردگی داخلی لولهها و شرایط بهرهبرداری میتوانند باعث ایجاد رسوب یا Fouling روی سطح صفحات شوند.
این رسوبات مانند یک لایه عایق حرارتی عمل میکنند و علاوه بر کاهش انتقال حرارت، سطح عبور سیال را نیز محدود میکنند.
علائم احتمالی رسوبگرفتگی مبدل عبارتاند از:
- افزایش افت فشار سمت آب
- کاهش دبی عبوری
- کاهش ظرفیت سرمایشی یا گرمایشی
- افزایش اختلاف دمای غیرعادی
- کاهش راندمان مبدل
- افزایش مصرف انرژی پمپ یا سیستم
CIP یا شستشوی شیمیایی مبدل چیست؟
CIP مخفف Cleaning In Place است. در این روش بدون باز کردن مبدل، محلول تمیزکننده با استفاده از پمپ در داخل کانالهای مبدل گردش داده میشود.
هدف این است که رسوب از سطح صفحات جدا یا حل شود، بدون اینکه صفحات، اتصالات، لحیم یا گسکتها آسیب ببینند.
محلول مناسب باید به رسوب حمله کند، نه به فلز مبدل.
چرا اسیدشویی اشتباه میتواند مبدل را سوراخ کند؟
صفحات مبدل حرارتی بسیار نازک هستند. این ضخامت کم برای انتقال حرارت عالی است، اما باعث میشود خوردگی موضعی اهمیت زیادی پیدا کند.
اگر محلول اسیدی با آلیاژ صفحه ناسازگار باشد، ممکن است خوردگی از یک نقطه کوچک آغاز شود. با ادامه واکنش، خوردگی به عمق صفحه نفوذ کرده و در نهایت کل ضخامت صفحه را طی میکند.
خوردگی موضعی ← ایجاد حفره ← نفوذ در ضخامت صفحه ← سوراخ شدن ← نشتی بین دو مدار
مهمترین عوامل خطر در اسیدشویی مبدل
| عامل | اثر احتمالی |
|---|---|
| نوع ماده شیمیایی | ناسازگاری با استیل، لحیم، نیکل یا گسکت |
| غلظت بیش از حد | افزایش سرعت واکنش و خوردگی |
| دمای بالا | تشدید واکنش شیمیایی و خوردگی |
| زمان تماس طولانی | افزایش زمان تماس محلول با فلز پس از حذف رسوب |
| وجود کلراید | افزایش خطر Pitting در بسیاری از استنلساستیلها |
| آبکشی ناقص | ادامه خوردگی بعد از پایان عملیات |
چرا اسید کلریدریک میتواند برای استنلساستیل خطرناک باشد؟
یکی از اشتباهات جدی در سرویس مبدلهای دارای صفحات استنلساستیل، استفاده بدون بررسی از اسید کلریدریک یا HCl و مواد حاوی کلراید است.
استنلساستیل مقاومت خوردگی خود را تا حد زیادی مدیون یک لایه محافظ بسیار نازک روی سطح است. کلرایدها میتوانند شرایط را برای تخریب موضعی این لایه و ایجاد Pitting Corrosion فراهم کنند.
اینکه یک اسید رسوب آهکی را خیلی سریع حل میکند، به معنی مناسب بودن آن برای مبدل نیست. سازگاری محلول با جنس صفحات و سایر اجزای مبدل باید قبل از شستشو بررسی شود.
Pitting Corrosion یا خوردگی حفرهای چیست؟
در خوردگی حفرهای، ممکن است بیشتر سطح صفحه ظاهراً سالم بماند اما خوردگی در یک نقطه کوچک با سرعت بیشتری به عمق فلز نفوذ کند.
این نوع خوردگی برای مبدل صفحهای بسیار مهم است، زیرا ضخامت صفحات کم است. در نتیجه یک حفره بسیار کوچک ممکن است به نشتی داخلی بین دو مدار منجر شود.
در مبدل Brazed فقط جنس صفحه مهم نیست
در مبدلهای صفحهای لحیمی یا Brazed Plate Heat Exchanger علاوه بر صفحات، باید جنس ماده لحیم نیز در نظر گرفته شود.
بسیاری از مبدلهای Brazed دارای صفحات استنلساستیل و لحیم مسی هستند، اما مدلهای دیگری نیز با متریال متفاوت وجود دارند.
بنابراین محلولی که برای استیل مناسب است، الزاماً برای ماده لحیم مناسب نیست.
1- جنس صفحات
2- جنس لحیم یا گسکت
3- نوع رسوب
آیا هرچه اسید قویتر باشد مبدل بهتر تمیز میشود؟
خیر. هدف در شستشوی شیمیایی، بیشترین قدرت اسیدی نیست؛ هدف بیشترین حذف رسوب با کمترین آسیب به مبدل است.
افزایش خودسرانه غلظت محلول ممکن است زمان حل شدن رسوب را کاهش دهد، اما همزمان سرعت خوردگی فلز را نیز افزایش دهد.
دمای محلول اسیدشویی چه اهمیتی دارد؟
افزایش دما معمولاً سرعت بسیاری از واکنشهای شیمیایی را افزایش میدهد. بنابراین محلولی که در یک دمای مشخص قابل استفاده است، ممکن است در دمای بالاتر رفتار بسیار خورندهتری داشته باشد.
دمای محلول CIP باید با دستورالعمل ماده شوینده و محدودیتهای مبدل هماهنگ باشد.
زمان اسیدشویی؛ بیشتر همیشه بهتر نیست
وقتی رسوب حل شده است، ادامه گردش بیدلیل محلول فقط باعث افزایش زمان تماس ماده شیمیایی با فلز میشود.
بنابراین زمان عملیات باید کنترل شود و محلول نباید بدون پایش برای مدت طولانی داخل مبدل باقی بماند.
چرا بعضی مبدلها بعد از اسیدشویی تازه نشتی میدهند؟
نشتی بعد از اسیدشویی همیشه به معنی این نیست که اسید همان لحظه مبدل سالم را سوراخ کرده است.
ممکن است صفحه از قبل بهشدت خورده یا نازک شده باشد و رسوب روی محل آسیبدیده بخشی از نشتی را پنهان کرده باشد. با حذف رسوب، سوراخ قبلی آشکار میشود.
از طرف دیگر اگر ماده شیمیایی نامناسب باشد، خود عملیات شستشو نیز میتواند خوردگی را تشدید کرده و باعث ایجاد نشتی جدید شود.
روش اصولی شستشوی شیمیایی مبدل صفحهای چیست؟
- مدل دقیق مبدل مشخص شود.
- جنس صفحات بررسی شود.
- جنس لحیم یا گسکت مشخص شود.
- نوع رسوب تا حد ممکن شناسایی شود.
- ماده شوینده سازگار انتخاب شود.
- غلظت محلول طبق دستورالعمل معتبر تعیین شود.
- دمای محلول کنترل شود.
- محلول با دبی مناسب گردش کند.
- زمان شستشو کنترل شود.
- محلول پس از پایان عملیات کاملاً تخلیه شود.
- مبدل بهطور کامل آبکشی شود.
- پس از سرویس، نشتی و عملکرد مبدل بررسی شود.
آیا جهت گردش محلول CIP اهمیت دارد؟
بله. گردش مناسب محلول به تماس بهتر ماده شوینده با رسوبات کمک میکند. در برخی شرایط و با تأیید سازنده، گردش در جهت معکوس جریان عادی میتواند به جدا شدن رسوبات کمک کند.
اما فشار و دبی پمپ CIP نباید خارج از محدوده مجاز مبدل باشد.
چرا آبکشی بعد از اسیدشویی بسیار مهم است؟
اگر ماده شیمیایی بعد از پایان CIP داخل مبدل باقی بماند، واکنش خوردگی ممکن است ادامه پیدا کند.
به همین دلیل شستشوی نهایی با آب مناسب و طبق دستورالعمل ماده شوینده و سازنده مبدل اهمیت زیادی دارد.
از کجا بفهمیم مبدل بعد از اسیدشویی سوراخ شده است؟
اگر یک صفحه سوراخ شود، ممکن است دو مدار داخلی با یکدیگر ارتباط پیدا کنند. نشانهها بسته به نوع سیستم متفاوت است.
- تغییر غیرعادی فشار یکی از مدارها
- انتقال سیال از یک مدار به مدار دیگر
- آلودگی سیال یک سمت توسط سمت دیگر
- کاهش عملکرد حرارتی
- افت یا افزایش غیرعادی فشار در حالت خاموش
- مشاهده نشتی در تست فشار مناسب
اشتباهات رایج در اسیدشویی مبدل صفحهای
| اشتباه | پیامد احتمالی |
|---|---|
| انتخاب اسید بدون شناخت متریال | خوردگی صفحات یا اتصالات |
| افزایش خودسرانه غلظت | افزایش نرخ خوردگی |
| افزایش بیش از حد دما | تشدید واکنش شیمیایی |
| زمان تماس طولانی | افزایش احتمال آسیب به فلز |
| HCl بدون تأیید سازنده | خطر خوردگی حفرهای استنلساستیل |
| آبکشی ناقص | ادامه خوردگی پس از سرویس |
آیا برای همه مبدلها میتوان یک دستور اسیدشویی ثابت داد؟
خیر. این یکی از مهمترین نکات مقاله است.
دو مبدل با ظاهر کاملاً مشابه ممکن است از نظر جنس صفحات، نوع لحیم یا گسکت، شرایط کاری و محدودیت شیمیایی متفاوت باشند.
بنابراین نسخهای مانند «همیشه فلان اسید با فلان درصد استفاده شود» از نظر مهندسی قابل تعمیم به همه مبدلها نیست.
سوالات متداول درباره اسیدشویی مبدل صفحهای
آیا اسیدشویی میتواند مبدل صفحهای را سوراخ کند؟
بله. اگر ماده شیمیایی با جنس صفحات، لحیم یا گسکت سازگار نباشد یا غلظت، دما و زمان تماس بیش از حد باشد، ممکن است خوردگی ایجاد شده و صفحه نازک مبدل در نهایت سوراخ شود.
چرا بعضی مبدلها بعد از اسیدشویی نشتی پیدا میکنند؟
گاهی صفحه قبل از شستشو خورده یا نازک شده و رسوب محل آسیب را پوشانده است. بعد از حذف رسوب، نشتی آشکار میشود. در موارد دیگر نیز ماده شیمیایی نامناسب میتواند خود باعث تشدید خوردگی شود.
آیا اسید کلریدریک برای مبدل استیل مناسب است؟
برای صفحات استنلساستیل نباید HCl یا محلولهای حاوی کلراید را بدون تأیید سازنده استفاده کرد، زیرا کلراید میتواند خطر خوردگی موضعی و Pitting را افزایش دهد.
چه اسیدی برای اسیدشویی مبدل صفحهای مناسب است؟
یک ماده ثابت برای همه مبدلها وجود ندارد. نوع ماده شیمیایی باید براساس جنس صفحات، لحیم یا گسکت، نوع رسوب و دستورالعمل سازنده انتخاب شود.
آیا اسید قویتر مبدل را بهتر تمیز میکند؟
خیر. هدف، حذف مؤثر رسوب با کمترین آسیب به متریال مبدل است. غلظت بیشتر میتواند همزمان نرخ خوردگی را نیز افزایش دهد.
دمای محلول اسیدشویی چه اهمیتی دارد؟
افزایش دما معمولاً سرعت واکنش شیمیایی را افزایش میدهد و در صورت عبور از محدوده مناسب میتواند خوردگی را تشدید کند.
چقدر باید محلول CIP داخل مبدل گردش کند؟
زمان باید براساس نوع رسوب، ماده شوینده، دما، غلظت و دستورالعمل سازنده تعیین شود. طولانیتر کردن شستشو همیشه به معنی تمیزکاری بهتر نیست.
آیا جهت گردش محلول CIP مهم است؟
بله. در برخی شرایط و در صورت تأیید سازنده، گردش در خلاف جهت جریان معمول میتواند به جدا شدن رسوبات کمک کند. فشار و دبی نیز باید در محدوده مجاز باقی بمانند.
بعد از اسیدشویی چه کاری ضروری است؟
محلول باید کاملاً تخلیه شود، مبدل بهطور کامل آبکشی شود و سپس نشتی داخلی و خارجی و عملکرد مبدل بررسی شود.
از کجا بفهمیم صفحه مبدل سوراخ شده است؟
انتقال سیال بین دو مدار، تغییر غیرعادی فشار، آلودگی یک مدار توسط مدار دیگر و نتیجه تست نشتی میتوانند از علائم سوراخ شدن صفحه باشند.
آیا شستشوی مبدل Brazed با مبدل گسکتی یکسان است؟
خیر. در مبدل Brazed باید جنس ماده لحیم و در مبدل گسکتی باید سازگاری ماده شیمیایی با جنس گسکت نیز بررسی شود.
جمعبندی
اسیدشویی مبدل صفحهای صرفاً ریختن یک ماده اسیدی داخل مبدل نیست. یک عملیات صحیح باید براساس نوع رسوب، جنس صفحات، جنس لحیم یا گسکت، نوع شوینده، غلظت، دما، زمان تماس و نحوه گردش محلول طراحی شود.
انتخاب اشتباه ماده شیمیایی یا افزایش خودسرانه غلظت، دما و زمان میتواند باعث خوردگی موضعی یا عمومی شود. از آنجا که صفحات مبدل بسیار نازک هستند، پیشرفت خوردگی میتواند نهایتاً به سوراخ شدن صفحه و ارتباط دو مدار منجر شود.
