ورود هوا و گازهای غیرقابل‌تقطیر به سیستم تبرید می‌تواند عملکرد کندانسور را مختل کند، فشار سمت High Side را افزایش دهد و باعث بالا رفتن مصرف برق، کاهش ظرفیت و افزایش دمای دهش کمپرسور شود.

نکته مهم این است که صرفاً با دیدن فشار کندانس بالا نمی‌توان نتیجه گرفت که حتماً داخل مدار هوا وجود دارد. کثیفی کندانسور، خرابی فن، دبی نامناسب آب، شارژ بیش از حد مبرد یا دمای بالای محیط نیز می‌توانند علائم مشابهی ایجاد کنند.

تشخیص صحیح Non-Condensables نیازمند مقایسه هم‌زمان فشار، دما، شرایط کندانسور و وضعیت واقعی بار سیستم است.

گاز غیرقابل‌تقطیر چیست؟

در شرایط کاری کندانسور، مبرد از حالت بخار به مایع تبدیل می‌شود. اما گازهایی مانند هوا و نیتروژن در فشار و دمای معمول کندانسور مانند مبرد تقطیر نمی‌شوند و به همین دلیل به آن‌ها Non-Condensable Gases گفته می‌شود.

این گازها می‌توانند در قسمت‌های مختلف High Side و به‌خصوص بخش‌هایی از کندانسور تجمع پیدا کنند و بخشی از سطح مؤثر انتقال حرارت را اشغال کنند.

هوا چگونه وارد سیستم تبرید می‌شود؟

سیستم تبرید سالم باید یک مدار بسته باشد، اما در هنگام نصب یا تعمیر امکان ورود هوا وجود دارد.

مهم‌ترین مسیرهای ورود هوا عبارت‌اند از:

• وکیوم ناقص قبل از شارژ مبرد
• باز ماندن مدار هنگام تعمیرات
• تعویض کمپرسور بدون Evacuation مناسب
• نشتی در سیستمی که در بخشی از مدار تحت فشار زیر اتمسفر کار می‌کند
• استفاده نادرست از شیلنگ‌ها و تجهیزات سرویس
• تخلیه ناقص نیتروژن تست قبل از وکیوم
• شارژ مبرد از تجهیزات آلوده به هوا

چرا وجود هوا باعث افزایش فشار کندانس می‌شود؟

فشار اندازه‌گیری‌شده در سمت High Side فقط تحت تأثیر فشار بخار مبرد نیست. وقتی یک گاز غیرقابل‌تقطیر نیز داخل مدار حضور داشته باشد، آن گاز بخشی از فشار کل سیستم را ایجاد می‌کند.

در نتیجه ممکن است گیج فشار عددی بالاتر از فشار مورد انتظار برای دمای واقعی کندانس مبرد نشان دهد.

مهم‌ترین علائم وجود هوا و گاز غیرقابل‌تقطیر

1. فشار کندانس بالاتر از حد انتظار

اولین علامتی که معمولاً توجه تکنسین را جلب می‌کند، بالا بودن فشار کندانس است. اما این مرحله فقط یک سرنخ است.

برای تحلیل صحیح باید فشار High Side را به دمای اشباع مبرد تبدیل کرده و آن را با دمای محیط ورودی کندانسور هواخنک یا دمای آب کندانسور مقایسه کرد.

اگر Condensing Temperature به شکل غیرمنطقی بالاتر از شرایط عادی باشد، باید علت پیدا شود.

2. دمای کندانسور با فشار خوانده‌شده همخوانی ندارد

این یکی از مهم‌ترین روش‌های تشخیص است.

فشار سیستم را اندازه بگیرید و بر اساس نوع مبرد، Saturation Temperature متناظر را پیدا کنید. سپس دمای واقعی بخش مناسب کندانسور یا شرایط حرارتی سیستم را بررسی کنید.

اگر اختلاف غیرعادی وجود داشته باشد و سایر علل رد شده باشند، احتمال وجود هوا یا گاز غیرقابل‌تقطیر بیشتر می‌شود.

3. Condenser Approach غیرعادی

در کندانسور هواخنک می‌توان اختلاف بین Saturated Condensing Temperature و دمای هوای ورودی را بررسی کرد.

در کندانسور آب‌خنک نیز دمای اشباع کندانس با دمای آب کندانسور مقایسه می‌شود.

اگر این اختلاف نسبت به شرایط معمول همان دستگاه به شکل محسوسی افزایش پیدا کند، انتقال حرارت کندانسور یا وضعیت فشار سیستم باید بررسی شود.

Non-Condensables یکی از احتمالات است، اما Fouling، Airflow کم یا Flow نامناسب آب نیز می‌تواند همین نشانه را ایجاد کند.

4. فشار بالا با وجود کندانسور تمیز و Flow مناسب

اگر High Pressure بالا است، ابتدا موارد ساده‌تر و رایج‌تر را حذف کنید.

در کندانسور هواخنک:

• تمیزی کویل
• عملکرد تمام فن‌ها
• جهت صحیح چرخش فن
• Air Recirculation
• دمای واقعی هوای ورودی

در کندانسور آب‌خنک:

• دبی آب
• دمای آب ورودی
• رسوب لوله‌ها
• عملکرد Cooling Tower
• گرفتگی Strainer

اگر این موارد طبیعی هستند اما فشار همچنان بالاتر از مقدار منطقی است، بررسی Non-Condensables اهمیت بیشتری پیدا می‌کند.

5. آیا Subcooling می‌تواند در تشخیص کمک کند؟

بله، اما Subcooling به‌تنهایی معیار قطعی نیست.

بررسی Subcooling همراه با High Side Pressure، سطح مایع، شارژ مبرد و شرایط کندانسور می‌تواند برای تفکیک Overcharge از Non-Condensables مفید باشد.

در شارژ بیش از حد، رفتار Subcooling و Receiver می‌تواند با شرایط وجود هوا متفاوت باشد، اما تحلیل باید بر اساس نوع سیستم انجام شود.

تفاوت علائم هوای داخل سیستم و شارژ بیش از حد مبرد

آیا وجود هوا باعث ایجاد حباب در Sight Glass می‌شود؟

دیدن حباب در سایت گلس به‌تنهایی روش تشخیص Non-Condensables نیست.

حباب در Liquid Line می‌تواند ناشی از Flash Gas، Subcooling ناکافی، افت فشار خط مایع، کمبود مبرد یا شرایط گذرا باشد.

بنابراین Sight Glass را نباید به‌تنهایی مبنای تشخیص هوا در سیستم قرار داد.

آیا آمپر کمپرسور افزایش پیدا می‌کند؟

اگر Non-Condensables باعث افزایش فشار کندانس شوند، کمپرسور باید در اختلاف فشار بیشتری کار کند و در بسیاری از شرایط بار مکانیکی و مصرف توان آن افزایش پیدا می‌کند.

بنابراین آمپر بالاتر از حالت معمول می‌تواند یکی از نشانه‌های ثانویه باشد، اما باز هم به‌تنهایی معیار قطعی نیست.

تأثیر هوا روی دمای دهش کمپرسور

افزایش Condensing Pressure می‌تواند Compression Ratio را افزایش دهد.

در نتیجه دمای دهش کمپرسور نیز ممکن است بالا برود. ادامه کار در دمای دهش بالا می‌تواند شرایط نامطلوبی برای روغن و کمپرسور ایجاد کند.

تست سیستم در حالت خاموش و پایدار

یکی از روش‌های تشخیصی حرفه‌ای این است که پس از خاموش کردن سیستم، زمان کافی برای رسیدن سیستم به تعادل حرارتی داده شود و سپس فشار استاتیک با دمای واقعی مبرد یا شرایط مورد انتظار مقایسه شود.

اما این روش باید با احتیاط تفسیر شود؛ زیرا وجود چند ناحیه دمایی، مبرد مایع در بخش‌های مختلف مدار و عدم رسیدن کامل به تعادل می‌تواند نتیجه را تغییر دهد.

آیا نیتروژن باقی‌مانده بعد از Pressure Test مشکل ایجاد می‌کند؟

بله. نیتروژن خشک برای Pressure Test و Leak Test بسیار مناسب است، اما قبل از وکیوم و شارژ باید به شکل صحیح از سیستم تخلیه شود.

اگر نیتروژن داخل مدار باقی بماند و سیستم با مبرد شارژ شود، عملاً مانند یک Non-Condensable Gas رفتار می‌کند.

به همین دلیل Pressure Test باید با فرآیند صحیح تخلیه نیتروژن + Deep Vacuum + شارژ مبرد ادامه پیدا کند.

ارتباط وکیوم ناقص با Non-Condensables

یکی از مهم‌ترین دلایل ورود هوا به سیستم، وکیوم ناقص است.

رسیدن گیج منیفولد به محدوده منفی به‌تنهایی اثبات نمی‌کند که هوای داخل سیستم به شکل مناسب خارج شده است.

برای بررسی Deep Vacuum باید از Micron Gauge استفاده شود و علاوه بر رسیدن به مقدار مناسب، Standing Vacuum Test نیز بررسی شود.

روش مرحله‌به‌مرحله تشخیص Non-Condensables

جدول عیب‌یابی سریع

چگونه هوا را از سیستم خارج کنیم؟

روش صحیح به نوع سیستم و تجهیزات آن بستگی دارد. در بسیاری از سیستم‌های بسته کوچک و متوسط، راهکار اصولی این است که مبرد طبق روش صحیح بازیابی شود، مدار Leak Test شود و سپس Deep Vacuum مناسب انجام شود و سیستم با مقدار صحیح مبرد شارژ شود.

تخلیه مستقیم مخلوط مبرد و هوا به محیط، روش صحیح سرویس نیست و می‌تواند از نظر ایمنی و مقررات محیط‌زیستی نیز مشکل‌ساز باشد.

چطور از ورود دوباره هوا جلوگیری کنیم؟

• انجام Leak Test اصولی با نیتروژن خشک
• تخلیه کامل گاز تست قبل از Evacuation
• استفاده از پمپ وکیوم سالم
• استفاده از Micron Gauge
• رسیدن به Deep Vacuum مطابق دستور سازنده
• انجام Standing Vacuum Test
• کاهش زمان باز بودن مدار در تعمیرات
• استفاده صحیح از شیلنگ و شیرهای سرویس
• تعویض Filter Drier در تعمیرات لازم

اشتباهات رایج در تشخیص هوا داخل سیستم

• تشخیص هوا فقط از روی High Pressure
• نادیده گرفتن کندانسور کثیف
• بررسی نکردن فن یا دبی آب
• اشتباه گرفتن Overcharge با Non-Condensables
• تشخیص هوا فقط از روی حباب Sight Glass
• اعتماد به سنسور فشار بدون مقایسه با ابزار مرجع
• نادیده گرفتن دمای واقعی محیط
• نادیده گرفتن سابقه وکیوم ناقص
• تخلیه مبرد بدون تشخیص قطعی

سوالات متداول

جمع‌بندی

وجود هوا و گازهای غیرقابل‌تقطیر در سیستم تبرید می‌تواند باعث افزایش فشار کندانس، افزایش مصرف انرژی، افزایش دمای دهش و کاهش راندمان سیستم شود.

با این حال High Pressure بالا به‌تنهایی اثبات وجود هوا نیست. ابتدا باید شرایط کندانسور، Airflow یا Water Flow، شارژ مبرد، Subcooling و صحت ابزارهای اندازه‌گیری بررسی شوند.

زمانی که کندانسور در شرایط طبیعی کار می‌کند اما رابطه فشار و دمای سیستم همچنان غیرعادی است و سابقه وکیوم ناقص یا تعمیرات وجود دارد، احتمال حضور Non-Condensables جدی‌تر می‌شود.

• وکیوم 500 میکرون چیست و چرا فقط عدد گیج منیفولد کافی نیست؟
• چرا قبل از شیر انبساط Flash Gas تشکیل می‌شود؟
• چگونه سنسور فشار 4–20mA را بدون تعویض تست کنیم؟
• چرا رسیور مبرد بیش از حد پر یا خالی می‌شود؟

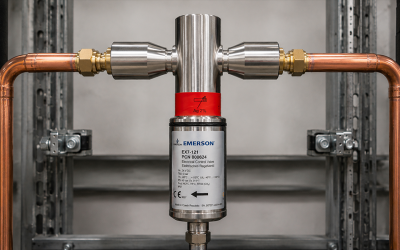

• چرا شیر انبساط الکترونیکی EEV موقع خاموش شدن سیستم باید بسته شود؟
